Einscan SE Software Update2021 อัพเดตใหม่ ฟังก์ชั่นครบ เล็กแต่จบ

Einscan SE Software Update2021 อัพเดตใหม่ ฟังก์ชั่นครบ เล็กแต่จบ

Einscan SE Software เวอร์ชั่นเก่าEinscan SE ได้มีการอัพเดทซอร์ฟแวร์เวอร์ชั่นใหม่ให้มีความสามารถที่มากขึ้นจากรุ่นก่อนมาก ที่รุ่นเก่านั้นจะทำได้เพียงแค่สแกนแล้วจบ แต่ครั้งนี้ได้เพิ่มฟังก์ชั่นให้ทำได้เหมือนรุ่นพี่อย่างPro2xเลยล่ะ

Einscan SE Software เวอร์ชั่นใหม่

วันนี้เราก็จะมาโชว์สแกนชิ้นงานพร้อมการใช้ฟังก์ชั่นของโปรแกรมกันแบบจัดเต็มไปเลย

เปิดโปรแกรมเพื่อเลือกเครื่องให้ตรง

การCalibrate
การcalibrateจำเป็นมากสำหรับเครื่องสแกน สำหรับคอมที่เชื่อมต่อกับเครื่องสแกรเป็นครั้งแรกหรือย้ายที่เครื่องสแกนต้องทำการCalibrateใหม่ ถ้าหากไม่ได้ทำการสแกนเครื่องก็จะไม่สามารถวัดระยะวัตถุได้ทำให้ไม่สามารถสแกนงานได้นั่นเอง

ขั้นตอนที่1 เพียงแค่วางแผ่นcalibrateตามรูปในโปรแกรม หลังจากกดแล้วนั้นก็จะทำโดยอัตโนมัติ
การcalibrate White Balance สำหรับการสแกนสี

เริ่มต้นการสแกน
หลังจากที่เสร็จขั้นตอนแล้วก้จะทำการสร้างโฟลเดอร์ขึ้นมาจากนั้นเราก็จะทำการเลือกโหมดสำหรับการสแกน

Texture คือการสแกนสี
Non Texture คือสแกนแบบไม่เก็บสี
วางชิ้นงานลงบนแท่นหมุนเพื่อเตรียมการสแกน
ทำการปรับแสงก่อนที่จะทำการสแกน โดยให้ดูที่ตัวงานไม่ให้มีสีแดงเยอะ(สีแดงคือปริมาณแสงที่มากเกินไป)
คลิ๊กขวาเพื่อเปิดกล้องด้านขวา เป็นการทดสอบว่ากล้องใช้งานได้ทั้งสองตัว

ในกรอบสีแดง Work คืองานที่เราสแกน โดยโปรแกรมจะทำการสแกนแบบทีละภาพแล้วมาต่อกัน


การใช้งานฟังก์ชั่นต่างๆในเมนูScan setting มีดังนี้
HDR คือการใช้แสงมากเป็นพิเศษ
With Turntable คือการสแกนด้วยแท่นหมุน(เลือกที่ไม่ใช้ก็ได้) แล้วเลือกว่าต้องการให้ทำการสแกนกี่ครั้งโดยใส่ตัวเลขลงไป
– Turntable Align การเชื่อมต่อวัตถุแต่ภาพด้วยการหมุนแท่น
– Feature เชื่อมต่อวัตถุแต่ละภาพด้วยพื้นผิว(ใช้ในกรณีที่งานมีรายละเอียดน้อยหรือสแกนด้วยTurntable Alignไม่ได้
การสแกนงานของSE จะได้รูปมาทั้งหมด8รูป(ปรับได้ตามจำนวนที่ต้องการ)ในหนึ่งครั้ง เมื่อได้มาก้จะทำการเก็บรูปที่ได้มาจากการสแกนหนึ่งครั้งเป็น1Project ซึ่งเราสามารถลบแค่บางภาพในProjectได้หากการสแกนผิดพลาด


ในส่วนของเมนูทางด้านขวาก็จะประกอบไปด้วย
– Start Scan เริ่มทำการสแกน
– Stop&Delete หยุดและลบชุดภาพที่สแกนProjectล่าสุด
– Align เป็นการเชื่อมต่อชิ้นงานแบบแมนวล
– Open เปิดงานเก่า
– Save บัทึกงานล่าสุด
– Mesh เป็นการปิดผิวชิ้นงานหลังการสแกนแล้ว

หลังจากที่ตั้งค่าเรียบร้อยแล้วให้ทำการสแกนได้เลย โปรแกรมและเครื่องก็จะทำแบบอัตโนมัติ

หลังจากนี้ก็ทำการเปลี่ยนมุมของชิ้นงานและปรับตั้งค่าเพิ่มเติมได้แล้วทำการสแกนงานให้ครบตามที่เราต้องการ

หากการสแกนงานนั้นสมบูรณ์การเชื่อมต่อถูกต้องโปรแกรมก็จะทำการต่อชิ้นงานได้อย่างถูกต้องจึงไม่จำเป็นต้องใช้งานการทำAlgin แต่หากว่างานไม่สมบูรณ์ก็จะทำการต่อชิ้นงานด้วยมือโดยการเลือกจุด3จุดที่เหมือนกัน ในการเลือกจุด3จุดนั้นให้เลือกจุดที่เป็นตำแหน่งที่เหมือนกันที่ชิ้นงานทั้งสองชิ้น หากการเลือกไม่ตรงก็จะทำให้การต่อไม่สมบูรณ์สามารถยกเลิกและแก้ไขได้เรื่อยๆ ถ้าเลือกถูกต้องทั้ง3จุดโปรแกรมก็จะประมวณผลได้อัตโนมัติอย่างแม่นยำ ดังนั้นจึงไม่จำเป็นต้องจุดให้ตรงเป๊ะๆ แค่ใกล้เคียงที่สุดก็เพียงพอแล้ว

หากเลือกจุดให้ตรงกันทั้งสองงานและถูกต้องก็จะทำให้โปรแกรมประมวลผลได้อย่างถูกต้อง
หลังจากเชื่อมต่อชิ้นงานแล้วให้ทำการMesh Model
เลือกความละเอียดในการปิดผิว
หลังจากปิดผิวแล้วงานก็จะเรียบขึ้นแบบเห็นได้ชัด

จนถึงขั้นตอนนี้แล้วสามารถนำไฟล์ำปใช้ต่อได้หรืออาจจะปรับความชัดความนุ่มนวลของตัวงาน ลดขนาดได้อีกก็แล้วแต่ผู้ใช้งาน ซึ่งในเวอร์ชั่นเก่าของEinscan SE จะทำขั้นตอนสุดท้ายได้ถึงตรงนี้ แต่เวอร์ชั่นใหม่ที่เพิ่มเข้ามาจะมีการจัดชิ้นงานเข้าOrigin คือการนำชิ้นงานเข้าแกนXYZ และสามารถวัดระยะ พื้นที่ผิวและปริมาตรของชิ้นงานได้เบื้องต้นซึ่งสามารถชมได้ต่อจากนี้เลย

เลือกที่เมนูMeasurement
ใช้ฟังก์ชั่น Create Feature เพื่อสร้างจุดอ้างอิงสำหรับการเข้าOrigin





ในเมนูก็จะประกอบได้ด้วยการสร้างPoint Line และ Planeเพื่อสรา้งจุดอ้างอิงให้Origin
Movement – Exact Movement ป็นการใส่คาเพื่อย้ายชิ้นงาน ไม่แนะนำให้ใช้วิธีนี้ในการเข้าOrigin
Movement – 3-2-1 System Movement จะใช้Point Line และPlaneอ้างอิงในการเข้าOrigin
การสร้างPlane โดยการสรา้งจุด3จุด ใช้ตุดตัดกับเส้น หรือหรือเลือกพื้นที่ที่เรียบเพื่อสร้างPlane



การจุด3จุดสามารถเลือกจุดที่ต้องการได้เลย แต่การเลือกจะต้องให้ทั้งสามจุดอยู่ในระนานบเดียวกัน

Best Fit เป็นการสร้างplaneบนพื้นที่ที่เลือกโดยอัตโนมัติ จะต้องเลือกบนพื้นที่ที่เรียบเท่านั้น







สามารถใส่ตัวเลขเพื่อMovementในเมนูExact movement

การสร้างPoit Line Plane จะทำการสรา้งเอาไว้เยอะๆเพื่อลองเลือกพื้นที่เข้าOrigin หลายๆอัน(line Planeจำเป้นต้องมีเยอะหน่อย)หลังจากที่สร้างมาจำนวนหนึ่งแล้วก็จะทำการเข้าOriginโนใช้ฟังก์ชั่นMovement

ทำการเข้าOriginโดยการเลือกLine Point Plane ที่เราสร้างไว้และเลือกแกนที่ต้องการให้งานอ้างอิง

ทั้งนี้การเข้าแกนผู้ใช้ต้องมีการฝึกฝน สร้างจุดอ้างอิงที่เหมาะสมการสรา้งจุดอ้างอิงแต่ละงานจะไม่เหมือนกัน
และนี่คือโปรแกรมของEinscan SEที่มีความสามารถมากขึ้นไม่แพ้รุ่นใหญ่เลย เรียกได้ว่าสามารถจบได้ที่Einscan SEเลย
หากสนใจสินค้าสามารถมาทดลองที่หน้าร้านได้ครับ หรือหากต้องการสั่งซื้อสินค้าก็มีพร้อมส่งนะครับ

รู้จัก 3D Scanner คืออะไร? มีกี่ประเภท? (update 2021)

รู้จัก 3D Scanner คืออะไร? มีกี่ประเภท? (update 2021)

บทความนี้จะพาไปทำความรู้จักเครื่องสแกน 3มิติ การนำไปใช้งาน และ ประเภทของสแกนเนอร์ 3มิติ หลายคนน่าจะรู้จักเครื่องสแกนเอกสาร (2D) เราสามารถเก็บสำเนาดิจิทัลเป็นไฟล์รูปหรือ PDF ได้ เครื่องสแกนเนอร์ 3มิติมีจุดประสงค์การใช้เดียวกัน คือการสร้างสำเนาของมูล Digital ของวัตถุ ต่างกันที่เป็นรูปแบบ 3มิติ Polygon (หรือ อาจใช้คำว่า Mesh ก็ได้) ไฟล์ 3D ที่ได้นี้อาจจะไปต่อ ไปพิมพ์ออกมาเป็นโมเดล 3มิติ (ใช้เครื่องพิมพ์ 3มิติ) , เอาไปทำ Animation, ทำหนัง CG, เอาไปใช้ในเชิง Engineer วิศวกรรมย้อนรอย, ใช้เชิงการแพทย์ได้ และล่าสุดในอุตสาหกรรม VR / AR

โดยเครื่อง 3D Scanner นั้นมีหลายแบบหลายประเภทเหมาะในการใช้งานไม่เหมือนกัน เช่นแบบ LED-Structure Light เป็นการฉาย Pattern แสงไปยังวัตถุ เหมาะกับการสแกนวัตถุ รูปปั้น สามารถเก็บไฟล์ได้ละเอียด , Laser ใช้เส้น Laser ยิงไปที่ชิ้นงาน เหมาะกับงานโลหะ รถยนต์ หรือวัตถุที่มีขนาดใหญ่, Lidar การยิงลำแสงเลเซอร์จำนวนมาไปยังวัตถุ หรือ สถานที่ Lidar เหมาะกับงานสแกนสำรวจ หรือใช้กับสถานที่มากกว่า สแกนวัตถุ, Infrared แม้ว่ามีคุณภาพต่ำไม่ละเอียด แต่มีความสามารถที่ระบบอื่นไม่มีคือการแยกวัตถุด้วยความร้อน เหมาะกับการสแกนสิ่งมีชีวิต คน หรือ สัตว์เป็นต้น, MRI Scan เครื่องสแกนภายในร่างกายมนุษย์ ที่ใช้ในโรงพยาบาล ใช้คลื่นแม่เหล็กไฟฟ้า นำภาพ 2D หลายๆ Slice มาต่อเป็น 3D เป็นต้น โดยแต่ละชนิดมีความสามารถข้อดี ข้อเสียแตกต่างกัน ซึ่งจะกล่าวถึงรายละเอียดด้านล่างต่อไป

ปล. บทความนี้เขียนขึ้นจากข้อมูลปัจจุบัน ธันวาคม 2020 / ท่านสามารถอ่านต่อ วิธีการเลือก 3D Scanner ให้เหมาะกับคุณ

3D Scanner คืออะไร?

เครื่องสแกน 3มิติ คือเครื่องเก็บข้อมูล 3มิติ (Collecting 3D Data) จากวัตถุ, โมเดล, สิ่งของ, คน รวมถึงสถานที่ก็ได้ โดยผลที่ได้คือ ไฟล์ 3มิติ ในรูปแบบ Polygon, 3D Mesh  (หลายครั้ง เข้าใจผิดว่าไฟล์ที่ได้เป็น CAD) นามสกุลที่นิยมกันกันคือ .STL, .OBJ เป็นต้น ข้อมูลที่ได้มีมิติกว้าง, ลึก, สูง x-y-z ความละเอียดความแม่นยำของไฟล์ที่ได้ขึ้นอยู่กับคุณภาพของ 3D Scanner คำที่เกี่ยวข้องกับ 3D Scanner คือ

  • Point Cloud กลุ่มของจุด coordinate x-y-z เป็น Raw Data ของเครื่องสแกน 3มิติ (เป็นกลุ่มจุด) ก่อนที่ Software จะแปลงจุดดังกล่าวเป็น Polygon (สามเหลี่ยมต่อกัน)
  • Accuracy ความละเอียดหรือแม่นยำในการ 3D scanner โดยมากจะระบุในหน่วย Micron เช่นเครื่องความละเอียดสูงระดับ 10Micron หรือ ระยะความห่างของ Point Cloud ดีสุดที่ทำได้คือ 10micron (ยิ่งระยะห่างน้อยยิ่งละเอียดนั้นเอง)

    สแกนให้เห็น Point Cloud กับ Polygon

ประโยชน์ของ 3D Scanner

ไฟล์ที่ได้จากเครื่อง 3D Scanner สามารถไปใช้งานต่อได้มากมาย ถ้าไม่ได้ไปแต่อะไรเพิ่มเติมสามารถพิมพ์ได้ทันทีด้วย 3D Printer โดยสามารถย่อ-ขยายโมเดลตามต้องการ, 3D Files สามารถนำไปวาดต่อเป็น CAD ไฟล์ หรือ นิยมเรียกว่า Reverse Engineer, เอาวิเคราะการรักษาทางการแพทย์-ทันตกรรม, เอาสร้างเกมส์-สร้างหนัง, แสดงตัวอย่างสินค้าเพื่อการโฆษณา และ ล่าสุดไปแสดงผลในงาน VR/AR

Engineering เชิงวิศวกรรม จะนิยมเอาไปใช้ 2 ทางด้วยกัน คือ  Reverse Engineering หรือ วิศวกรรมย้อนกลับ และ Inspection

  • Reverse Engineering เป็นการสแกน วัตถุที่มีอยู่ เป็นไฟล์ 3มิติ แล้วไปทำย้อนกลับเป็น CAD ตัวอย่างเช่น รถยนต์โบราณที่ไม่มีผลิตแล้ว หากอยากจะสร้างขึ้นมาใหม่ หรือ ทำเฉพาะบางส่วน สามารถใช้เครื่องสแกนเนอร์ 3มิติ เก็บรายละเอียด เอามาสร้างไฟล์ CAD นำไปใช้กับเครื่อง CNC หรือเครื่อง 3D Printer ต่อไป
  • Inspection เป็นการควบคุมการผลิต เพื่อเปรียบเทียบงานที่ผลิตออกมาจริงๆ กับไฟล์ต้นแบบมาตรฐานที่สร้างไว้ การผลิตสินค้าหลายๆครั้งเมื่อรันเครื่องผลิตไปเรื่อยๆแล้วขนาดรูปร่างอาจจะไม่ตรงตามต้องการต้องมีการจูนเครื่องจักรกัน การผลิตที่เข้มงวดกับเรื่องนี้มากๆเช่นการผลิตเครื่องยนต์ งานหล่อ หรือ งานฉีดพลาสติกอาจจะไม่ได้คุณภาพหรือขนาดตามที่ต้องการ 3D Scanner จะมาช่วยในส่วนนี้ โดยวิศวกรจะนำไฟล์สแกน มาเทียบกับไฟล์ CAD มาตรฐาน

    ตย.ที่แสดงในรูป สแกนหลอดไฟ สามารถแบ่งการใช้ได้สองทาง (ซ้าย) ทำไฟล์ที่ได้จากการสแกนสีฟ้า ไปเปรียบเทียบกันไฟล์มาตรฐานสินค้า Software จะประมวลผลพื้นที่ที่รูปร่างแตกต่าง Design VS Actual เป็น Mapping สี (ขวา) นำไฟล์สแกนสีได้สีฟ้า ไปทำการวาด CAD ขึ้นมาใหม่

ทางด้านศิลปะ และ ภาพยนต์ เกมส์ สแกนวัตถุ คน สิ่งของ แล้วเอาไปแต่ไฟล์ต่อใน Software อื่นๆ เช่น Zbrush สามารถแก้ไขปรับแต่ง เพิ่มรายละเอียด เป็นการลดระยะเวลาในการทำงาน และคงคุณภาพงานได้ใกล้เคียงความจริงกว่า เช่น แต่ก่อนจะต้องสร้างโมเดลหน้าคนจากศูนย์เลย ตอนนี้สามารถสแกนเอาไฟล์สแกนมาแต่งเพิ่มเติม จะลดเวลา และได้ผลลัพธ์ออกมาเหมือนหน้าคนจริงๆมากกว่า เอาไปแสดงผลในภาพยนต์หรือเกมส์ต่อ STL สามารถเอาไปพิมพ์ 3มิติออกมา ตัวอย่างการนำไปใช้

  • ย่อขยายโมเดล งาน Scale ตัวอย่างที่เห็นชัดเจนคือ ปั้นพระองค์หนึ่งจากขึ้ผึ้งขึ้นมาขนาด 20cm (หรือขนาดที่ผู้ปั้นถนัด) สแกนไฟล์ดังกล่าวเพื่อเอาไปผลิต พระองค์นั้นในขนาดต่างๆ 5cm, 10cm, 20cm, 50cm, 100cm ไม่ต้องปั้นพระองค์เดิมๆหลายขนาด / ตย.ที่สอง เช่นที่อุทยานราชภักดิ์ ช่างปั้นโมเดลขนาดเ
  • สร้างซ้ำ เช่นมีวัตถุโบราณ ต้องการสร้างซ้ำ เราจะใช้การสแกน
  • สแกนเพื่อความสมจริง ประยุกต์ใช้ 3D scanner เก็บข้อมูลจากของจริง เช่นสแกนหน้าคนจะได้ความสมจริงกว่า (สแกนบางส่วน ปั้น3D ขึ้นเองบางส่วนก็ได้
ประยุกต์เก่ากับใหม่ ให้ศิลปินปั้นขึ้นมาจากขี้ผึ้ง นำมาสแกนเพื่อไปแต่งรายละเอียดต่อ สามารถไปย่อขนาดเป็นองค์เล็ก หรือ ไปทำให้ขยายเป็นชิ้นใหญ่ๆได้
งาน Scales สามารถสร้างโมเดลขนาดต่างๆ ด้วยไฟล์สแกนเดียว
Scan บางส่วน ปั้นไฟล์ 3D เองบางส่วน ตัวอย่างนี้ดีทั้งแสดงให้เห็น การประยุกต์จนถึงขั้นตอนการพิมพ์

ทางการแพทย์ ทันตกรรม ใช้สแกนเนอร์ 3มิติ ไปวินิจฉัยอาการและทำแผนการรักษาต่อไป ทางการแพทย์นั้นจะใช้สแกนเนอร์ ทั้งภายในและภายนอกร่างกาย ตัวอย่างเช่น

  • ทันตแพทย์ ใช้ Intraoral สแกนฟันในช่องปาก นำไฟล์ที่ได้ไปทำการจัดฟันในช่องปาก Clear Aligner, สร้างครอบฟัน หรือ อื่นๆจากเครื่องพิมพ์ 3มิติ
  • แพทย์ศัลยกรรมสมอง ใช้ MRI สแกนสมองเพื่อวิเคราะห์การรักษา จากไฟล์ 3มิติ
  • แพทย์วินัจฉัยกระดูผิดรูป จากเครื่อง CT Scan
การใช้เครื่องสแกนในช่องปาก Intraoral Scan และเครื่องพิมพ์ 3มิติ : AoralScan / Form3B

ประเภทของ 3D Scanner



แบ่งประเภท 3D Scanner ตามชนิดแสง/ชนิดเซนเซอร์

LED / Structure Light ใช้แสงในการสแกน โดยมากจะเป็นแสงขาว หรือ แสงน้ำเงิน โดยทั่วไปหลักการทำงานจะฉายแสงที่มี Pattern เป็นแถบเส้น (เหมือน Barcode แบบเส้น) หรือ แบบ Noise (เหมือน QR Code) ไปที่วัสดุ กล้องจะจับภาพกลับโดยมากจะมีกล้อง 2 ตัวขึ้นไป Software จะนำภาพ pattern ที่จับได้มาแปลงเป็นไฟล์ 3มิติ (แสงยิง Pattern ไปเหมือนเดิม แต่รูปร่างของวัตถุไม่เหมือนกัน กล้องจะเก็บรูปที่ได้ไม่เหมือนกัน)

  • เก็บข้อมูลเป็น Plane XY หนึ่ง shot คือหนึ่งภาพ
  • ข้อดีคือ สแกนเร็ว และ ได้ข้อมูลความละเอียดหวังผลได้
  • ข้อเสียคือ ไม่สามารถสแกนหรือสแกนได้คุณภาพไม่ดี ใน วัตถุสีทีบแสง(ไม่สะท้อนแสง), วัตถุมันวาว(สะท้อนแสงมากเกินจนกระเจิง), วัตถุใสทะลุ(กล้องไม่สามารถเก็บค่าแสงที่สะท้อนออกมาได้) อย่างไรก็ตามสามารถแก้ปัญหานี้โดยการเตรียมผิวชิ้นงาน เตรียมสภาพแวดล้อมการสแกนก่อน อ่านเพิ่มที่ขั้นตอบการเตรียมวัสดุสแกน
  • Brand ที่มีอยู่ในท้องตลาด Shining3D, Artech, Gom
แสดงที่ฉายออกมาเป็นแถบเส้นเท่าๆกัน เมื่อตกกระทบที่ชิ้นงานจะได้ลักษณะเส้นเฉพาะตัวตามรูปร่างของงาน Software ประมวลข้อมูลที่ได้เป็นไฟล์ 3มิติ
อีกลักษณะหนึ่งของ Structure Light คราวนี้ไม่ฉายเป็นแถบเส้น แต่ฉายเป็น Noise เฉพาะตัวคล้ายๆ QR Code กล้องเก็บภาพที่ได้ไปประมวลผลเช่นกัน ในรูปเครื่อง StructureLight แบบ Handheld
Diagram การสแกนแบบ Structure Light จะเห็นว่า Project ฉายภาพที่เป็น Pattern ไปยังวัตถุ กล้องทั้งสองตัวจะจับภาพได้ไม่เหมือนกันตามรูปร่างของวัตถุ

Laser ใช้เลเซอร์เป็นแหล่งแสง เลเซอร์อาจจะมีสีแดง หรือ สีน้ำเงินก็ได้ ข้อดีของแสงเลเซอร์คือ มีความเข้มของแสงมากกว่าที่ฉายจากโปรเจคเตอร์หรือจากLED มากๆ ดังนั้นสามารถลองรับวัสดุที่หลากหลายกว่า วัสดุสีเข้ม หรือวัสดุที่มันวาวสะท้อนแสง

  • เก็บข้อมูลเป็นเส้น Line หนี่ง frame เอาเส้นมาต่อๆกันเป็นไฟล์ 3มิติ
  • ข้อดีแสงมีความเข้มแสงมากกว่า รอบรับการสแกนหลายพื้นผิว ไม่ว่าจะเป็นวัสดุที่มีสีเข้ม สีดำ, ผิวโลหะ ผิวมันวาว Chrome, สแกนในพื้นที่แจ้ง
  • ข้อเสียของระบบนี้เลย คือต้องติด Marker เนื่องจากการสแกนไม่ได้เก็บข้อมูลเป็นระนาบ แต่เก็บเป็นเส้น Software ไม่สามารถต่อไฟล์ 3มิติ เข้าด้วยกันได้ ต้องใช้ Marker เป็นตัวอ้างอิง การติด Marker หลักๆคือเสียเวลา (ไม่ต้องเสียเวลาเตรียมผิวชิ้นงาน แต่เสียเวลาติด Marker แทน) และ อีกข้อคือถ้าเป็นเครื่องสแกนเนอร์แบบ Laser ล้วนๆ จะเก็บภาพสีไม่ได้ แต่ปัจจุบันรุ่นใหม่ๆมีกล้องเก็บสีเพิ่มเข้ามาด้วย
  • Brand ที่มีอยู่ในท้องตลาด Shining3D, Creaform
ตัวอย่าง Laser 3D Scanner เลเซอร์น้ำเงิน 14 เส้น สแกนเก็บได้หลายพื้นผิว ทั้งดำ หรือมันวาว ผิวโลหะ แต่ต้องติด Marker

Infrared ใช้หลักการจับภาพ Infrared ในการสแกน ตัวอย่างที่ใช้กันเยอะเช่น Kinect ของ Xbox กล้อง interactive ต่างๆ ข้อดีคือสามารถแยกคนออกจากสภาพแวดล้อมได้ดีกว่าระบบอื่น

  • ข้อดีคือ มีราคาถูกและใช้กันแพร่หลาย สามารถแยกคนจากสภาพแวดล้อมได้ดี เพราะแยกจากความร้อน
  • ข้อเสีย เป็นระบบที่มีรายละเอียดต่ำที่สุด

    ในรูปใช้ Kinect กล้องจับภาพ infrared มาใช้ในการสร้างไฟล์ 3มิติ ราคาค่อนข้างถูกแต่คุณภาพต่ำ

Arm 3D Scanner Scanner  เป็นระบบที่ใช้กันมานานแล้ว แต่มีราคาสูงมาก นิยมใช้ในอุตสาหกรรมรถยนต์ โดยมาก Arm จะติด Probe หรือ Laser Scan เข้ามาด้วย โดยหากเป็น Probe ก็จะวัดจุดที่ Probe ไปแตะ ดูเป็นจุดๆไป แต่หากเป็นหัว Laser Scanner ที่ติดบน Arm อันนี้จะสามารถแสกนออกมาเป็นไฟล์ 3มิติ ได้เลย ไม่ต้องติด Marker เนื่องจาก Software รู้ตำแหน่งที่ของหัวสแกนเนอร์จาก Motor Servo ที่อยู่บน Arm (Laser Scanner ที่ไม่ติดบน Arm จะไม่รู้ตำแหน่ง จึงให้ Marker ช่วยระบุตำแหน่ง)

  • เก็บข้อมูลเป็นจุด Coordinate กรณีเป็น Probe และเก็บเป็นเส้นเลเซอร์ กรณีเป็นหัว Laser Scanner
  • ข้อดี เป็นระบบที่มีความแม่นยำสูงมาก เนื่องจากระบุตำแหน่งโดยใช้มอเตอร์ Servo ที่ข้อต่อแต่ละอัน
  • ข้อเสีย ราคาสูงมาก และ มีข้อจำกัดในพื้นที่การสแกน ต้องสแกนในระยะที่ Arm ไปถึง
  • Brand ที่มีอยู่ในท้องตลาด FARO, Kreon, Hexagon
เครื่องสแกน แบบ Arm ประยุกต์การระบุตำแหน่งการสแกนด้วย มอเตอร์ Servo ตามข้อต่อของ Arm จึงได้ค่าที่แม่นยำ Accurate และ แม่นตรง Precise มากๆ ทั้งนี้ทั้งนั้นต้องทำการ Calibrate เรื่อย ค่าเครื่องและค่า Calibrate ค่อนข้างสูง

Lidar เป็นระบบที่มีนานแล้ว ใช้ในเครื่องสแกน Land Scape หลักการคือการยิงแสงเลเซอร์จำนวนมากไปยังวัตถุและมี Sensor รับภาพกลับมาก เร็วๆนี้มีการเพิ่ม Lidar เข้ามาในเครื่อง Ipad Pro 2020 อย่างไรก็ตามคุณภาพในการสแกนยังค่อนข้างทำอยู่มาก อาจจะมีการพัฒนาให้ดีขึ้นเร็วๆนี้

  • สาดลำแสงเลเซอร์จำนวนมากไปรอบ เก็บจุดที่เลเซอร์ตกกระทบ มาต่อกันเป็นไฟล์ 3มิติ เหมาะการสแกน LandScape-สถานที่ มากกว่า สแกนวัตถุ
  • ข้อดี สามารถเก็บข้อมูลพื้นที่ใหญ่ๆมากๆได้  เริ่มมีการพัฒนาไปใส่ในอุปกรณ์พกพา (Ipad Pro 2020)
  • ข้อเสีย ยังเก็บรายละเอียดได้ไม่ดีนัก เหมาะกันสแกนสถานที่ มากกว่าการสแกนวัตถุ
  • Brand ที่มีอยู่ในท้องตลาด FARO, Leica

    งานสแกนจากเครื่องระบบ Lidar นั้น นิยมใช้ในการเก็บข้อมูลสถานที่ ทางการทหาร หรือ ทางการพิสูจน์หลักฐาน แนบตัวอย่างให้ดูเครื่อง Lidar ที่มีขายอยู่ในท้องตลาด

Photogrammetry เป็นการแปลงรูปถ่ายจำนวนมากๆ หลายๆมุมมาต่อกัน และแปลงค่าเป็นไฟล์ 3มิติ ระบบนี้ไปประยุกต์งานได้หลากหลายมากๆ ข้อดีคือ สามารถสร้างไฟล์ 3มิติ ของพื้นที่ใหญ่ๆได้ (ใช้ Drone เก็บภาพมุมสูง หรือ Video มุมสูง มา Process Mapping เป็นไฟล์ 3มิติ) อีกความสามารถหนึ่งที่เก่งมากๆคือ การสร้างไฟล์ 3มิติ ความละเอียดสูงของบุคคล ทำได้โดยการถ่ายภาพ จากกล้อง DSLR จำนวนมาก 70+ ตัว พร้อมกัน และนำมาประมวลผล นิยมใช้กันมากในการสร้างหนัง หรือ เกมส์ สร้างความสมจริงในการแสดงสีหน้า

  • input คือ รูปภาพจำนวนมาก ของสิ่งที่เราต้องการสร้างไฟล์ 3มิติ โดยรูปภาพดังกล่าวควรจะถ่ายด้วยช่วงเลนส์ ช่วงเลนส์เดียวกัน รูรับแสงเดียวกัน White Balance เดียวกัน  Software จะประมวลผล
  • ข้อดี เอาไปประยุกต์ใช้ได้หลากหลาย เช่น แผนที่ 3มิติ (เหมือนที่ Google Map ใช้) หรือ ใช้สร้างโมเดลสามมิติบุคคลแบบระเอียดสูง Capture สีหน้าได้สมจริง โดยใช้กล้อง DSLR จำนวน 70+ตัว ถ่ายภาพพร้อมกัน
  • ข้อเสีย ใช้เวลาในการทำงานนานมากๆ ประมวลผลนานมากๆ บางครั้งใช้เวลาหลายวัน หากต้องการงานคุณภาพสูงต้องลงทุนหลายล้าน
  • Brand ที่มีอยู่ในท้องตลาด Agisoft, RealityCapture บริษัทที่เป็น Reference ที่ดีคือ Ten24
ไม่ต้องสร้าง CG เองแล้ว ถ่ายรูปทำเป็นไฟล์ 3มิติ เลย

Other 3D Scanners อื่นๆ มีอีกมากมายเช่นเครื่อง CT Scan และเครื่อง MRI Scan ก็เป็น 3D Scanner แบบหนึ่งเหมือนกัน

  • CT Scan จะเป็นการสแกน Slice ร่างกายเราโดยใช้รังสี เหมาะสแกนพวกชิ้นส่วนที่ดูดซับแสง เช่นพวกกระดูก ไฟล์ที่ได้เป็น DICOM Slice ร่างกายเป็นหลายๆส่วน เอา Slice มาต่อกันเป็นไฟล์ 3มิติ
  • MRI Scan จะสแกนเป็น Slice เช่นกันแต่จะใช้คลื่นแม่เหล็กไฟฟ้า เหมาะกับสแกนพวกเนื้อเยื้อ สมอง ไฟล์ที่ได้เป็น DICOM เหมือนกัน
  • CMM อันนี้อาจจะเก่าสักหน่อย เป็นเครื่องสแกนแบบสัมผัสชิ้นงาน (Contact) เป็นหัว Probe จิ้มไปที่ชิ้นงานไปเรื่อย นำ Point Cloud มาประกอบเป็นไฟล์ 3มิติ
เครื่อง MRI หรือ CT Scan จัดเป็นเครื่องสแกน 3มิติ ชนิดหนึ่ง สามารถนำ Slice Section ของมนุษย์มาต่อกัน ยิ่งเครื่อง Scan มี Slice มากก็ยิ่งได้ไฟล์โมเดลที่สมบูรณ์แบบมากขึ้น
สมองมนุษย์ขนาด 1:1 ได้มาจาก MRI Scan ของโรงพยาบาลเอกชนแห่งหนึ่งในกรุงเทพ DICOM แพทย์ต้องการพิมพ์สมองเพื่อการวิจัย

แบ่งประเภท 3D Scanner จากวิธีการสแกน (Fix Scan, Hybrid, Handheld)

Fix Scan  การสแกนแบบ Fix Scan คือ “ขณะสแกนใน Shot นั้นๆ เครื่องสแกนต้องอยู่นิ่ง” อาจจะอยู่บนขาตั้งกล้อง หรือ แท่นจับ ก็ได้ เวลาในการสแกนแต่ละช็อตเกินวินาที-หลายวินาที ข้อดีของระบบนี้คือ สามารถเก็บงานได้ละเอียดกว่า ข้อเสียคือใช้เวลาในการสแกนนานกว่า

  • เวลาสแกนเครื่อง 3D Scanner ต้องอยู่นิ่งบนขาตั้งกล้อง สแกนจบค่อยย้ายไป Shot ต่อไป (แนะนำให้เลื่อมกับจุดเดิม 30% ขึ้นไป Software จึงจะต่อไฟล์ให้เองอัตโนมัติ)
  • ข้อดีของแบบนี้คือ สามารถเก็บรายละเอียดได้ดีกว่า ไฟล์คมชัดกว่า (เหมือนใช้ขาตั้งกล้องถ่ายรูป เทียบกับเราเอามือถือกล้องถ่าย)
  • ข้อเสียของระบบนี้ คือ ใช้เวลาในการสแกนนานกว่าแบบ Handheld โดยเฉพาะงานชิ้นใหญ่ๆเกิน 50cm ขึ้นไป
  • ระบบนี้สามารถทำงานร่วมกัน Automatic Turntable ได้ (3D Scanner อยู่บนขาตั้งกล้อง ชิ้นงานสแกนอยู่บนแท่นหมุนอัตโนมัติ เมื่อสแกน Shot หนึ่งเสร็จแท่นจะหมุนอัตโนมัติ ในองศาที่กำหนด เช่น 45องศา และ สแกนใน Shot ต่อไป สแกน 8 ครั้งจะได้ครบ 360องศา
  • ตัวอย่าง 3D Scanner ที่เป็น Fix Scan ล้วนๆ EinScan SE, AutoScan Inspec, DS-EX Pro

Handheld การสแกนแบบ Handheld จะเป็นเทคโนโลยีที่มาใหม่ พัฒนาต่อมาจาก Fix Scan สืบเนื่องจากคอมพิวเตอร์พัฒนาประมวลผลได้เร็ว ทั้งกราฟิกและการเขียนอ่านข้อมูล จึงสามารถเก็บ Shot ได้เร็วขึ้น เครื่อง Handheld จึงถือกำเนิด เครื่องใหม่จะเก็บ shot ได้ 15-30 fps หรือ 15-30 shot ในเวลาหนึ่งวินาที ทำให้ถือสแกน ลากเก็บภาพ 3มิติไปเรื่อยๆได

  • เวลาสแกนสามารถใช้มือถือสแกนชิ้นงานไปเรื่อยๆได้ ลากช้าหรือเร็วขึ้นกับ Spec ของเครื่องสแกนและความแรงของคอมพิวเตอร์ประมวลผล
  • ข้อดีคือ สแกนได้รวดเร็ว สะดวก เหมาะกับความชิ้นใหญ่
  • ข้อเสีย หากให้เทียบจริงๆแล้วคุณภาพงานสแกนสู้แบบ Fix ไม่ได้
  • สามารถสแกนคนหรือสัตว์ได้ (อย่างไรก็ตามคน ควรจะอยู่นิ่ง ยืนเฉย หรือ นั่งเฉยๆ)
  • เหมาะกับการสแกนของชิ้นใหญ่, ของที่เคลื่อนย้ายไม่ได้, คน หรือ สัตว์
  • ตัวอย่าง 3D Scanner ที่เป็น Handheld ล้วนๆ EinScan Pro 2X/2XP,EinScan Pro HD,EinScan H,EinScan HX, AoralScan Intra-Oral Scanner

Hybrid เครื่องสแกนที่รวมเอาสองความสามารถนี้เข้าด้วยกัน คือจะใช้ขาตั้งกล้องก็ได้ หรือ มือถือสแกนก็ได้ จะมาเสริมจุดเสียของ Fix Scan ที่เก็บงานได้ละเอียดแต่ช้ามีข้อจำกัด กับ Handheld Scan ที่เก็บงานได้เร็วคล่องตัว ละเอียดจะเก็บได้น้อยลง

  • เวลาที่ต้องการงานละเอียด ชิ้นงานเล็กใช้ โหมด Fix Scan
  • เวลาสแกนคน, ของชิ้นใหญ่ ของที่เคลื่อนย้ายไม่ได้ ใช้โหมด Handheld Scan
  • เครื่องแบบ Hybrid จะครอบคลุมการทำงานหลาก สแกนได้ทั้งของชิ้นกลาง-ใหญ่
  • ตัวอย่าง 3D Scanner ที่เป็นแบบ Hybrid  EinScan Pro 2X/2XP, EinScan Pro HD

อ่านเพิ่มเติม

ดูรายละเอียดสินค้าเพิ่มเติมได้ที่นี่


อ่าน Review เพิ่มเติมตามแต่ละรุ่นไปที่นี่

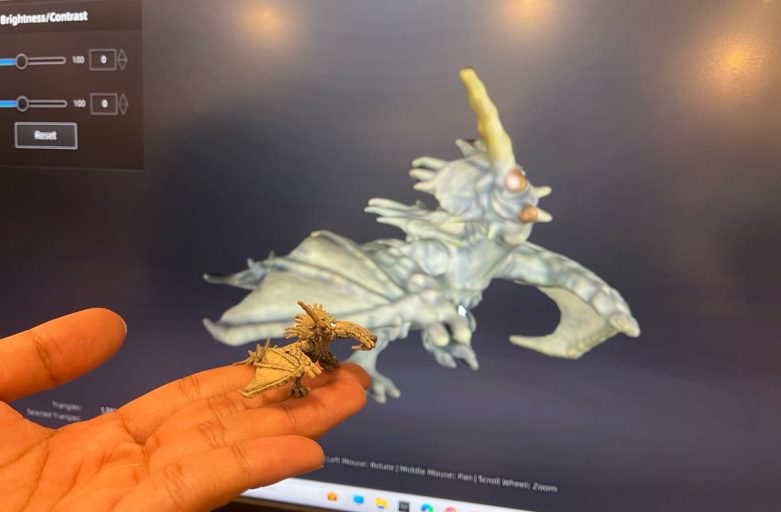

รีวิว EinScan SE สแกนเนอร์ 3มิติ บนแท่นหมุนอัตโนมัติ Update 2021!!

รีวิว EinScan SE สแกนเนอร์ 3มิติ บนแท่นหมุนอัตโนมัติ Update 2021!!

video การแกะกล่อง Einscan SE

ความสามารถของ Software ใหม่

Einscan-SE/SP มีการอัพเดท Software ใหม่ให้เหมือน Einscan Pro 2X Series

การใช้ 3D scanner ช่วยเพิ่มคุณภาพชีวิตของชาวเซียร์ราลีโอน

การใช้ 3D scanner ช่วยเพิ่มคุณภาพชีวิตของชาวเซียร์ราลีโอน

Shining 3D ในเมือง Stuttgart เยอรมันนี ได้ร่วมโครงการปรับปรุงคุณภาพชีวิตให้ชาวเซียร์ราลีโอน โดยใช้สแกนเนอร์แบบมือถือ ช่วยในการผลิตอวัยวะเทียมให้กับผู้พิการ ซึ่งเป็นส่วนหนึ่งในโครงการ ทั้งนี้อวัยวะเทียมเป็นที่ต้องการอย่างสูงในสาธารณรัฐเซียร์ราลีโอน

ในการผลิตอวัยวะเทียมโดยใช้เทคโนโลยีสามมิติช่วยให้ทำได้อย่างรวดเร็ว ซึ่งการสแกนอวัยวะที่ขาดใช้เวลาประมาณ 20 นาทีโดยรวมถึงการเตรียมการและการตรวจสอบอวัยวะของคนไข้ จากนั้นการปรับแต่งโดยใช้โปรแกรม MeshMixer อีกประมาณ 30 นาที ส่วนการผลิตจะใช้เวลาประมาณ 16-20 ชั่วโมง ส่วนของเท้าจะทำด้วยไม้จากในชุมชนเอง จากนั้นจะมีการตกแต่งสีให้ดูเป็นธรรมชาติเหมือนขาจริง

OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

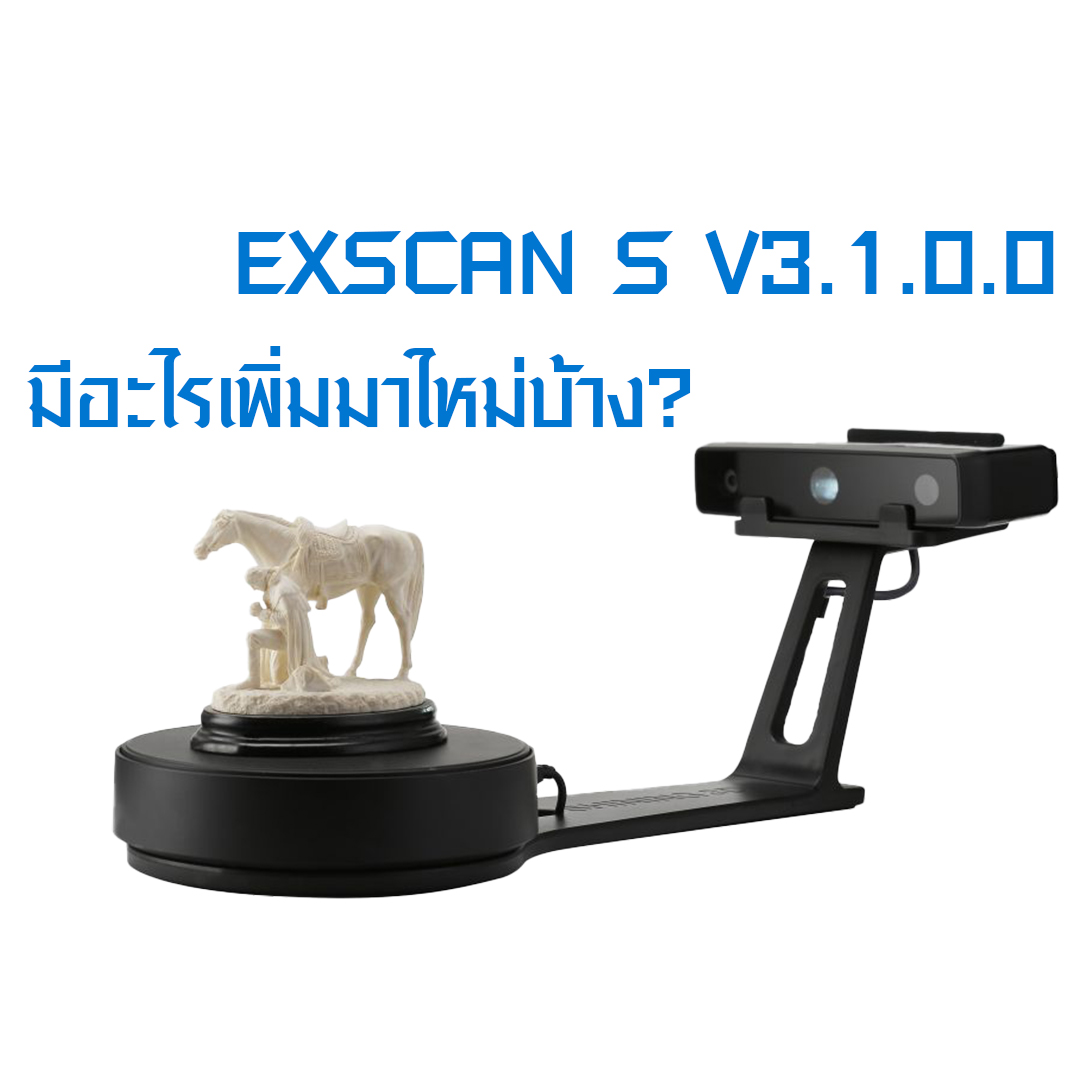

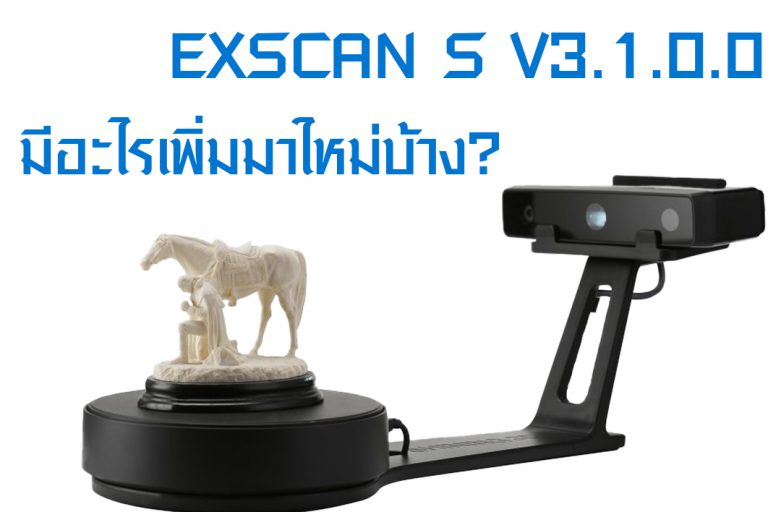

Einscan-SE/SP มีการอัพเดท Software ใหม่ให้เหมือน Einscan Pro 2X Series

Einscan-SE/SP มีการอัพเดท Software ใหม่ให้เหมือน Einscan Pro 2X Series

มีข่าวดีมาแจ้งทางผู้ใช้งานเครื่องสแกนเนอร์รุ่นกลางอย่าง Einscan-SE และ SPมาอัพเดทให้ทราบกัน เพราะว่าทาง Shining 3d มีการปรับหน้าตาของโปรแกรมใหม่ให้เหมือนเครื่อง Einscan Pro series หรือ Pro 2X series ซึ่งโปรแกรมทีการอัพเดทมานั้นจะเพิ่มฟังก์ชั่นการทำงานให้มีมากยิ่งขึ้นทำให้ง่ายต่อการทำงานด้วย เช่น

  •  Data List & Alignment : แบ่งการสแกนงานออกให้แต่ละครั้งที่สแกน สามารถแก้ไขเองได้ว่าต้องการ Data ไหนของการสแกนบางทีอาจจะเกิดจากการ alignment ที่เพี้ยนแล้วต้องการจะลบ ถ้าเป็นโปรแกรมเวอร์ชั่นเก่าจะไม่สามารถทำขั้นตอนนี้ได้
  •  Post Processing Module : ทำหน้าต่างของการปรับแต่งชิ้นงานใหม่ ดูน่าใช่งานมากยิ่งขึ้น
  •  Basic Measurement Function : เป็นฟังก์ชั่นที่ถือว่าช่วยให้ผู้ใช้งานที่ต้องการให้แกน xyz ของงานสแกนไม่เพี้ยน เพื่อนำไปใช้งานต่อในโปรแกรม CAD 3d โดยฟังก์ชั่นนี้จะสามารถสามารถ Plane, Point และ Line เพื่อใช้ในการปรับแกน xyz ใหม่ และยังสามารถวัดขนาดของชิ้นงานได้จากจุด a ไป b และปริมาตรของชิ้นงานได้ด้วย
  •  Multiple Languages : รองรับการใช้งานแบบหลายภาษามากยิ่งขึ้น
  •  Coordinate Alignment : การเชื่อมผิวงานที่ดีมากยิ่งขึ้น แม่นยำมากขึ้น

ลองโหลดมาอัพเดทให้เครื่องสแกน Einscan-SE มีฟังก์ชั่นที่น่าใช้งานมากยิ่งขึ่นได้ที่ : https://www.einscan.com/support/download/

หน้าต่างโทนสีใหม่เเหมือนกับ Einscan Pro
คำสั่งการ calibration แบบใหม่ที่มีการเปลี่ยนหน้าตาการใช้งานให้ดูง่ายขึ้น
หน้าต่างการ New projects ใหม่
หน้าต่างการสแกนแบบเดียวกับ Einscan Pro และมีการ align แบบ Turntable/Features
หน้าต่าง Data list แสดงข้อมูลการสแกนทั้งหมด พร้อมสร้าง Group ได้
หน้าต่าง Data list แสดงข้อมูลการสแกนทั้งหมด พร้อมสร้าง Group ได้
หน้าต่างการ Post processing ที่แก้ไขผิวงานได้ ลดขนาดไฟล์งาน
หน้าต่างการสร้าง Plane, Line และ Point

การใช้งาน Measurement : https://www.print3dd.com/origin-exscan-pro-v-3-3-0-2-reverse-engineering/

การวัดปริมาตรทั้งหมดของชชิ้นงานที่สแกน
การวัดระยะจากจุด A ไป B
แสดง Line, Plane และ Point ที่ได้สร้างไว้ทั้งหมด ลบออกได้ถ้าไม่ต้องการ
หน้าต่างการขยับแกน xyz (Origin) เองแบบเลือกขยับตามแกน และหมุนรอบแกนที่ต้องการ
หน้าต่างการตั้งค่าแกน xyz (Origin) ตาม Plane, Point และ Line ที่ได้สร้างขึ้น.





ลูกค้า: คณะวิศวกรรมศาสตร์ มหาวิทยาลัยมหิดล

ลูกค้า: คณะวิศวกรรมศาสตร์ มหาวิทยาลัยมหิดล

ขอขอบคุณ คณะวิศวกรรมศาสตร์ มหาวิทยาลัยมหิดล
ที่อุดหนุนเครื่องพิมพ์สามมิติ Fullscale Max 660 และเครื่องสแกนสามมิติ Einscan Pro 2X ไปใช้ในการวิจัย และการสอนนักศึกษาต่อไป

ลูกค้า: วิทยาลัยเกษตรและเทคโนโลยีกระบี่

ลูกค้า: วิทยาลัยเกษตรและเทคโนโลยีกระบี่

ขอขอบคุณ วิทยาลัยเกษตรและเทคโนโลยีกระบี่
ที่อุดหนุนเครื่องพิมพ์สามมิติ Flashforge Creator Pro และเครื่องสแกนสามมิติ Einscan SE ไปใช้ในการวิจัย และการสอนนักศึกษาต่อไป

ลูกค้า: บริษัท ดแวล เอ็นจิเนียริ่ง (ประเทศไทย) จำกัด

ลูกค้า: บริษัท ดแวล เอ็นจิเนียริ่ง (ประเทศไทย) จำกัด

ขอขอบคุณ บริษัท ดแวล เอ็นจิเนียริ่ง (ประเทศไทย) จำกัด
ที่อุดหนุนเครื่องสแกนสามมิติ Einscan Pro 2X ไปใช้ในการพัฒนาสินค้าชิ้นส่วนรถยนต์ให้มีคุณภาพสูงขึ้น

ลูกค้า: โรงพยาบาลมหาสารคาม

ลูกค้า: โรงพยาบาลมหาสารคาม

ขอขอบคุณ โรงพยาบาลมหาสารคาม
ที่อุดหนุนเครื่องพิมพ์สามมิติ Fullscale Max 450 และเครื่องสแกนสามมิติ Einscan Pro 2x ไปใช้ในกิจการทางการแพทย์

ลูกค้า: มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ

ลูกค้า: มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ

ขอขอบคุณ คณะพัฒนาธุรกิจและอุตสาหกรรม มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ
ที่อุดหนุนเครื่องพิมพ์สามมิติ Flashforge Guider 2s, Formlabs Form 3 และเครื่องสแกนสามมิติ Einscan-SE เพื่อใช้ในการเรียนการสอนของมหาวิทยาลัย

3D Printer : Flashforge Guider 2s, Formlabs Form 3

    3D Scanner: Einscan-SE
