สวัสดีครับทุกท่าน วันนี้ 3DD Digital Fabrication เรามา 3D Scan Show Case และ 3D Print Show Case กันครับ

สำหรับวันนี้เรามาโชว์การซ่อมงานสำหรับไฟท้ายมอเตอร์ไซต์ที่เป็น Real Case สำหรับงานนี้เราได้เห็นชิ้นงานแล้วว่าชิ้นงานนี้สามารถนำมาสแกนและปริ้นได้ โดยใช้กระบวนการทั้งหมดที่มีคือ 3D Process เรามาเริ่มการทำงานกันได้เลยครับ

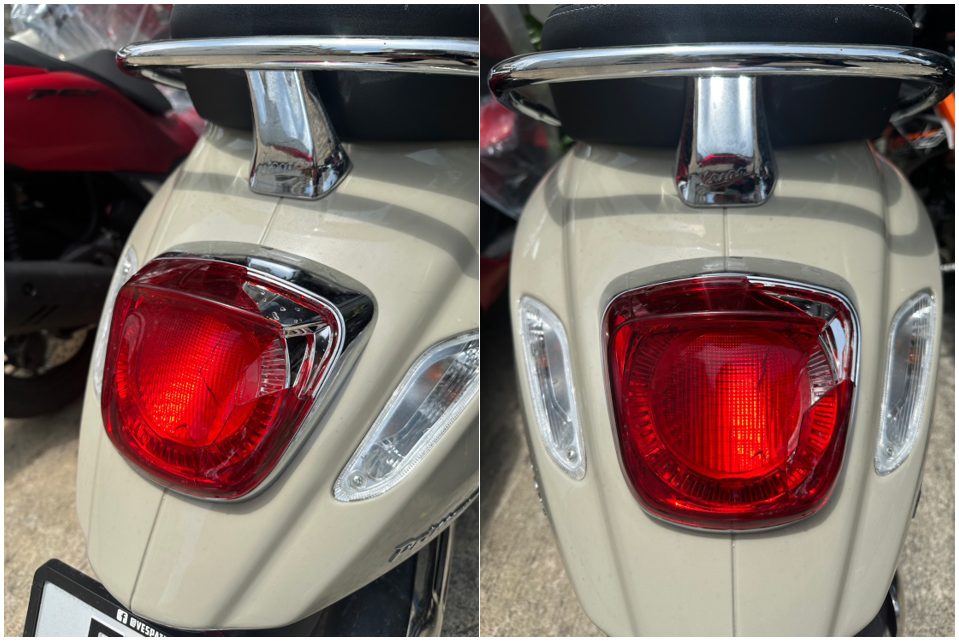

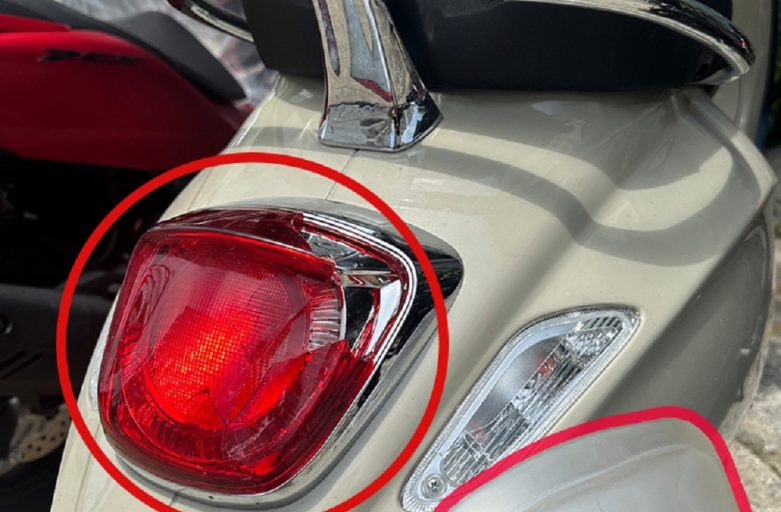

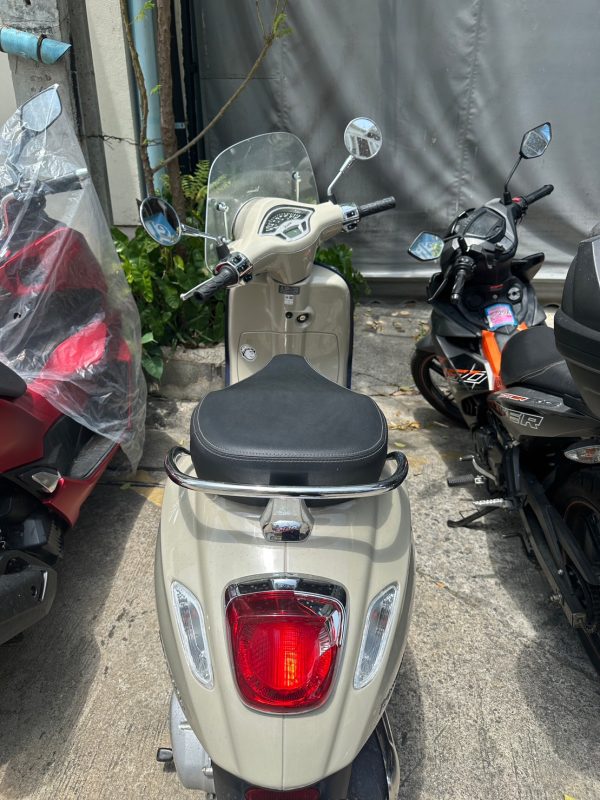

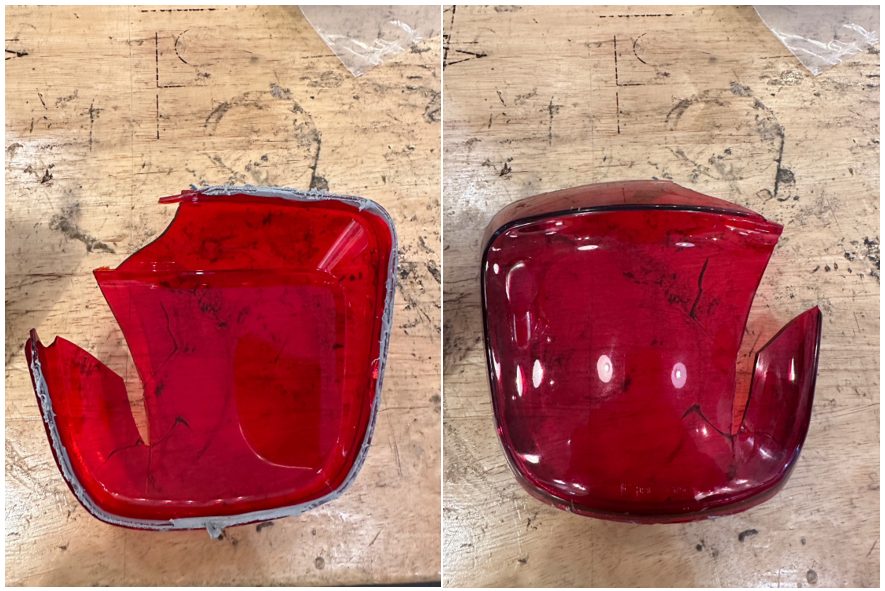

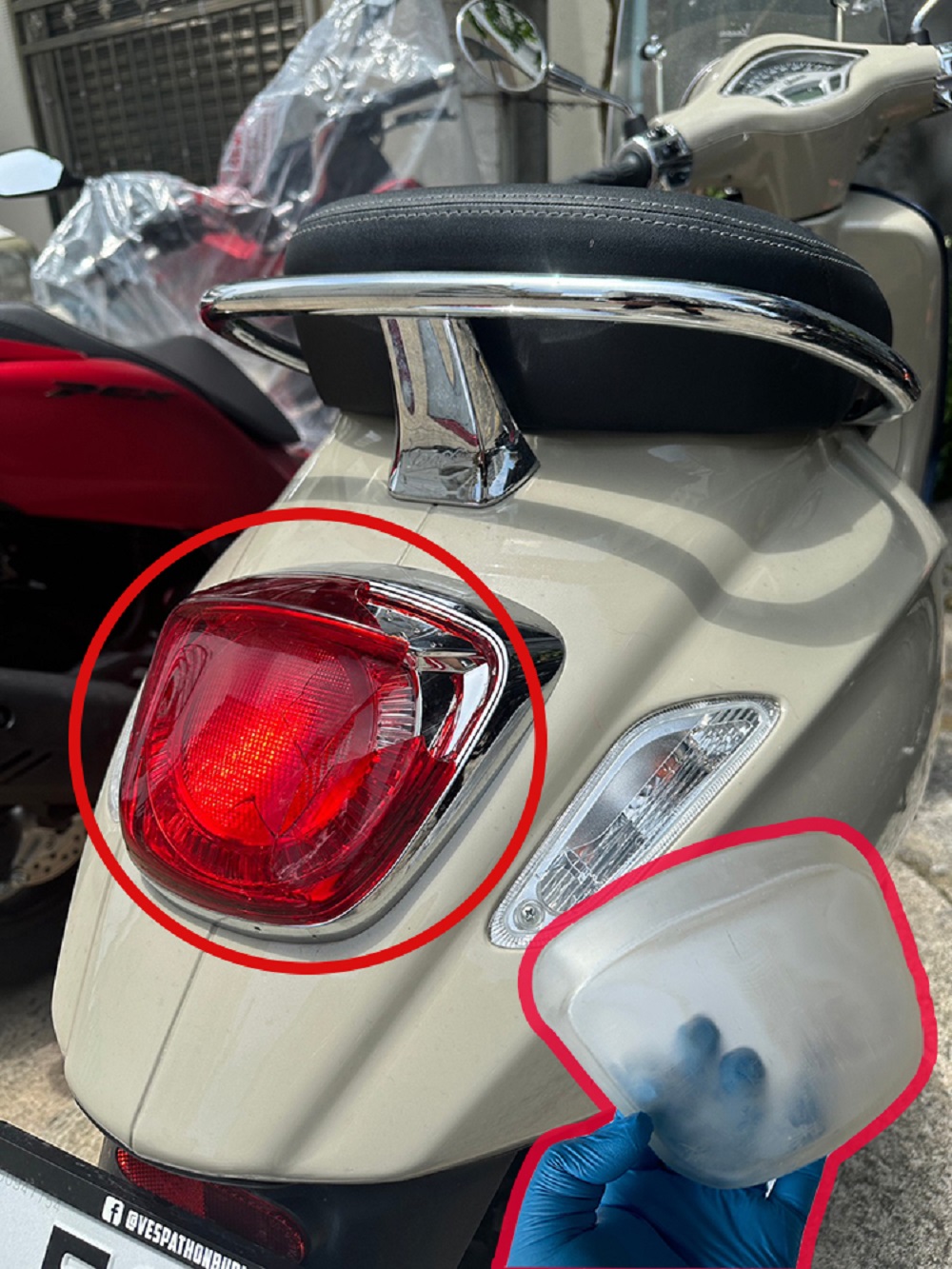

  • ไฟท้ายมอเตอร์ไซต์ VESPA โดยรถชนมาไฟแตกเรามาแกะไฟและลองวิชากันหน่อย

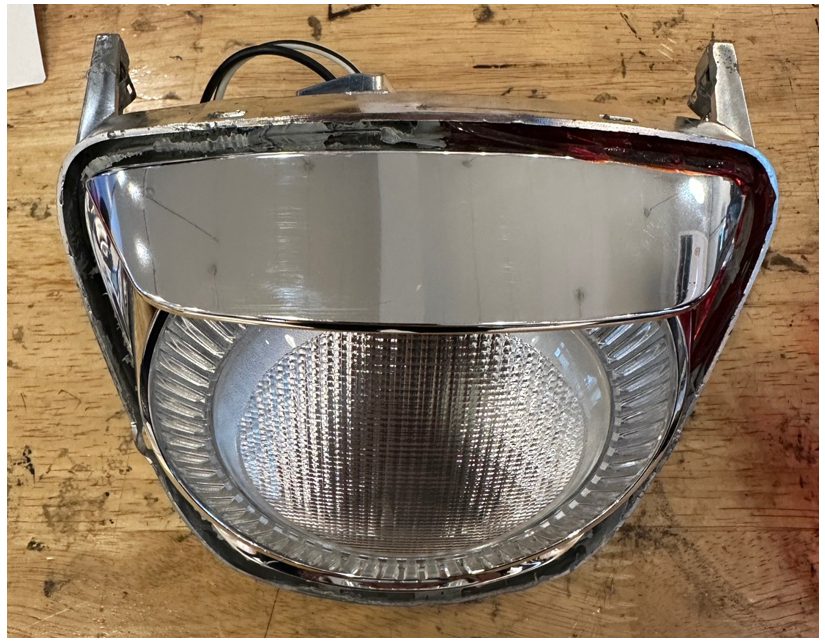

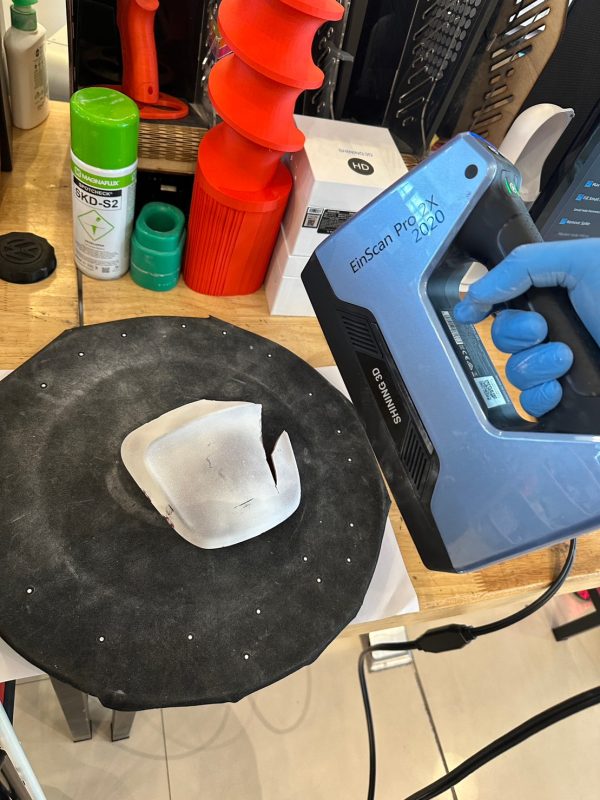

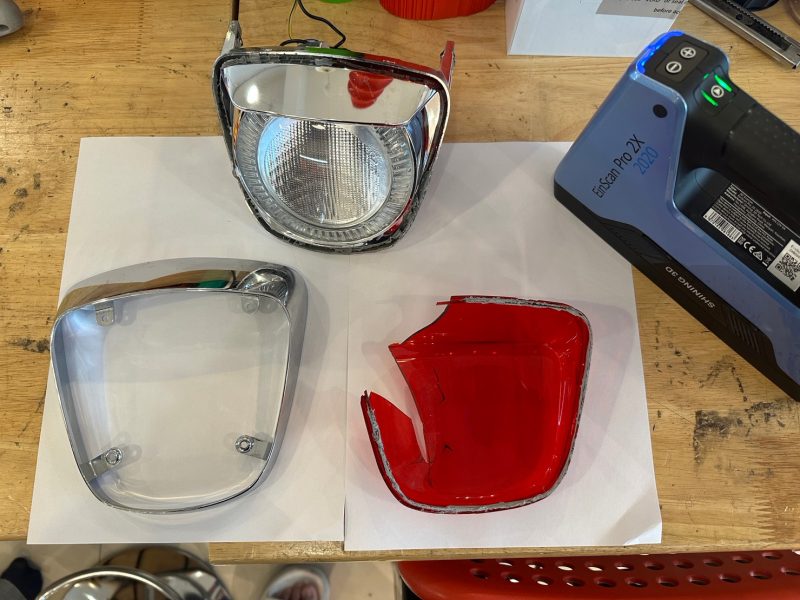

  • ขั้นตอนแรกแกะชิ้นงานที่ต้องการออกเป็นส่วนๆ และเตรียมเครื่อง 3D Scanner วันนี้เรามาใช้รุ่น EinScan Pro 2X 2020 New Series กันครับ

  • ทำการพ่นสเปรย์ผงแป้งไปที่ผิวงานและเราจะใช้ฟังก์ชั่นการสแกนชิ้นงานคือ HandHeld HD Scan

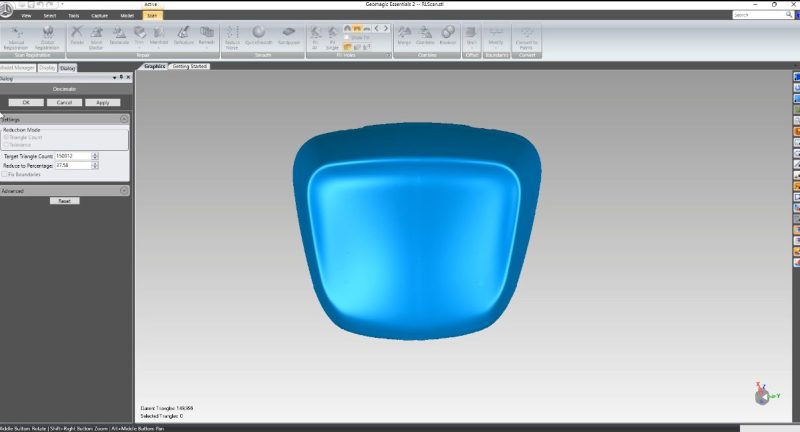

  • ได้ชิ้นงานก็นำมาเข้าโปรแกรม Geomagic Essentials กันครับ กรณีนี้เราจะใช้เพื่อการซ่อมแซมผิวงานโดยที่ไม่ต้อง CAD ใหม่ทั้งหมดครับ

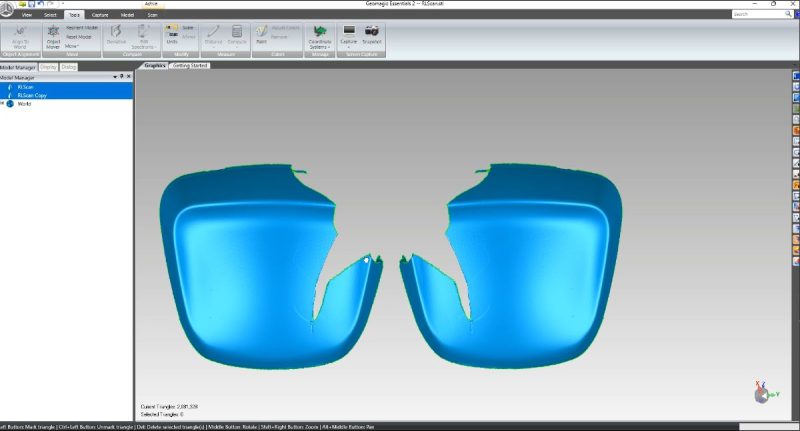

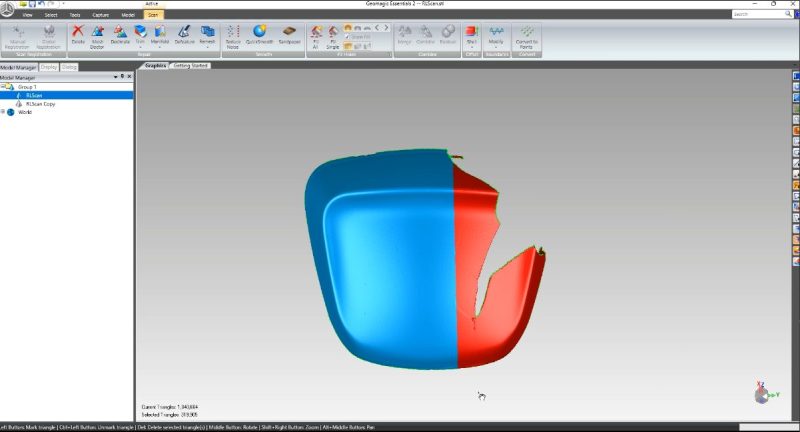

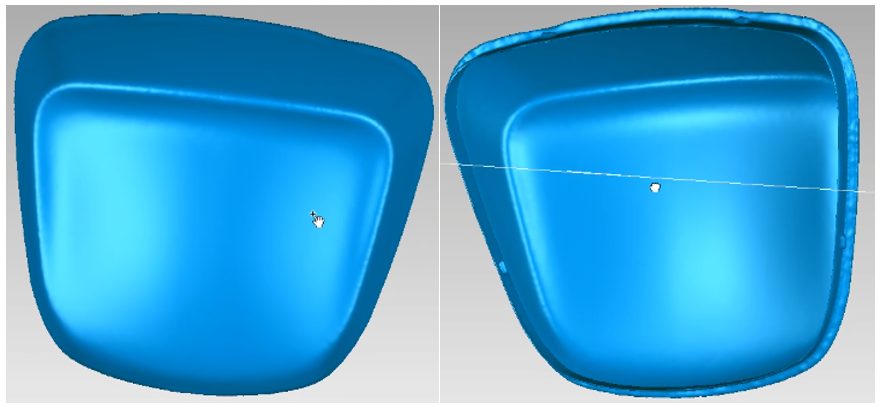

  • ทำการ Mirror และ Copy ชิ้นงานเดิม เพื่อที่เราจะนำ 2 ไฟล์งานมา Alignment กันเพื่อให้ได้งานสมบรูณ์ทั้งชิ้นครับ

  • ชิ้นงานที่ถูก Alignment เรียบร้อยแล้ว ขั้นตอนต่อไปก็เก็บผิวให้เรียบเนียนตามความต้องการ และขนาดของชิ้นงาน จะมีความคลาดเคลื่อนอยู่ที่ 0.05mm เท่านั้นครับ

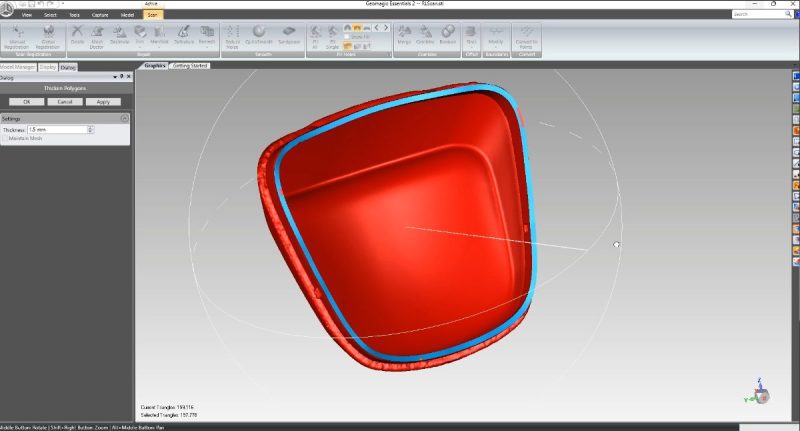

  • เนื่องจากว่าชิ้นงานถูกสแกนเพียงแค่ด้านบนเท่านั้น เราจะต้องสร้างผิวงานทั้งชิ้นตามความหนาจริงของชิ้นงานเดิม โดยใช้ฟังก์ชั่น Shell และ Thinkness ในโปรแกรม Geomagic Essentials ได้เลยครับ

  • ชิ้นงานที่ถูกเก็บผิวโดยสมบรูณ์ตามความต้องการแล้ว ก็นำไปกระบวนการต่อไปได้เลยก็คือ Printing

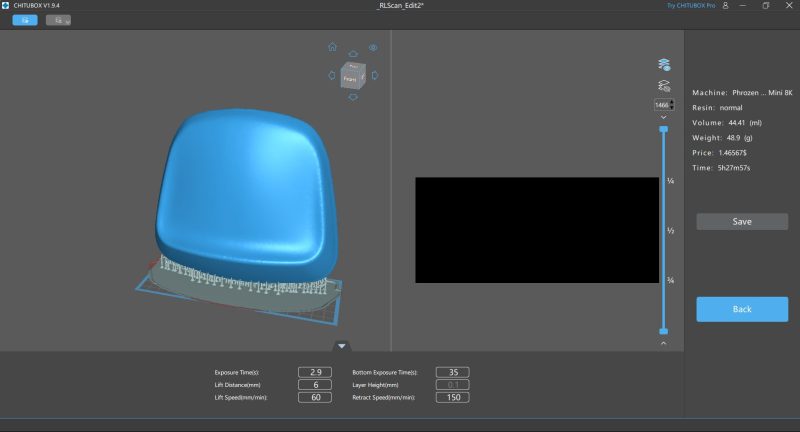

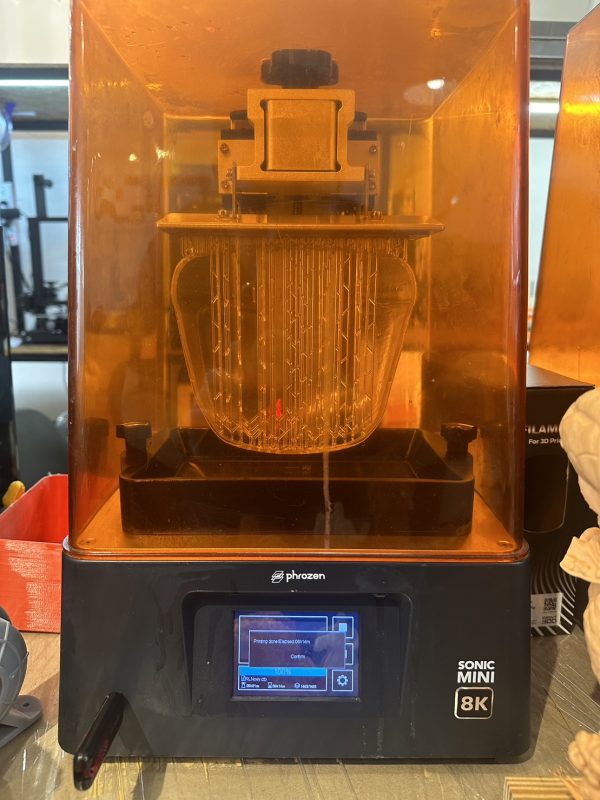

  • คำนวนสำหรับชิ้นงานนี้ปริ้นโดย Clear Resin ก็คือเรซิ่นแบบใส และใช้เครื่อง 3D Printer รุ่น Phrozen Mini 8K

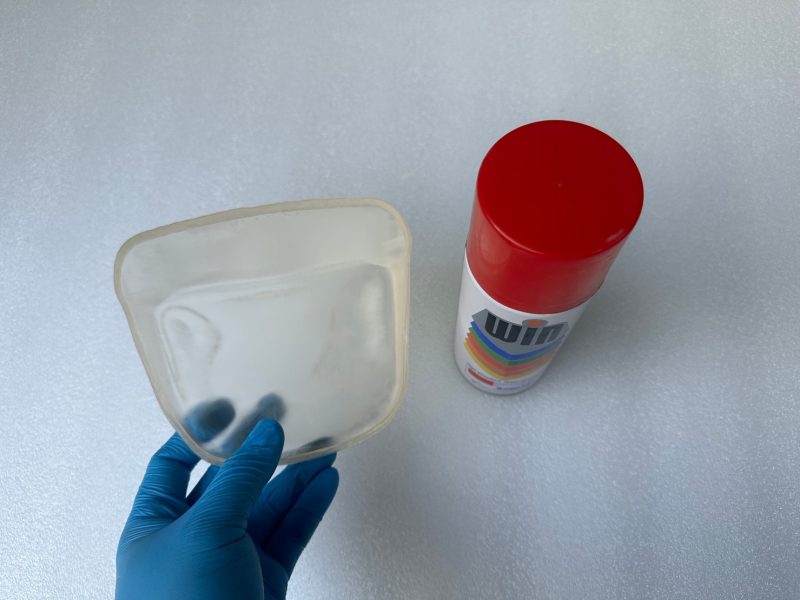

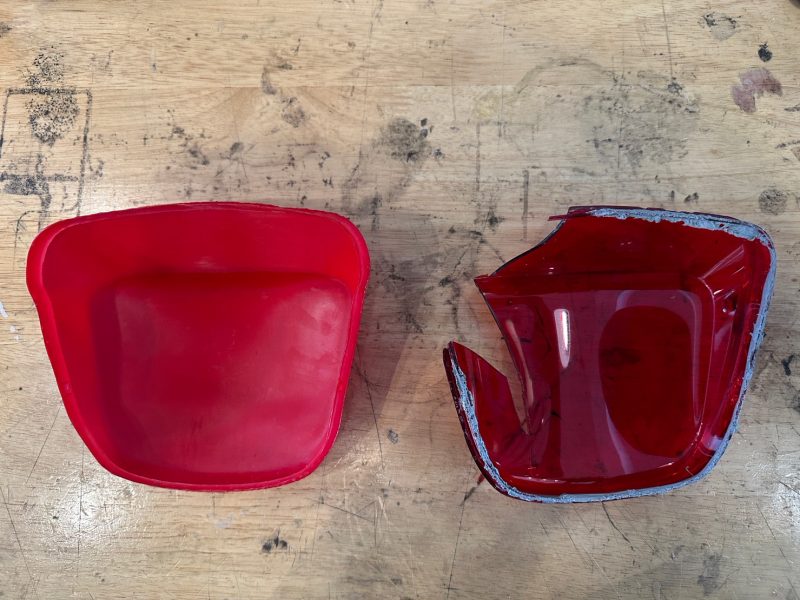

  • ชิ้นงานสวยตามความต้องการและขนาดการพิมพ์พอดีกับแท่นพิมพ์พอดีเลย

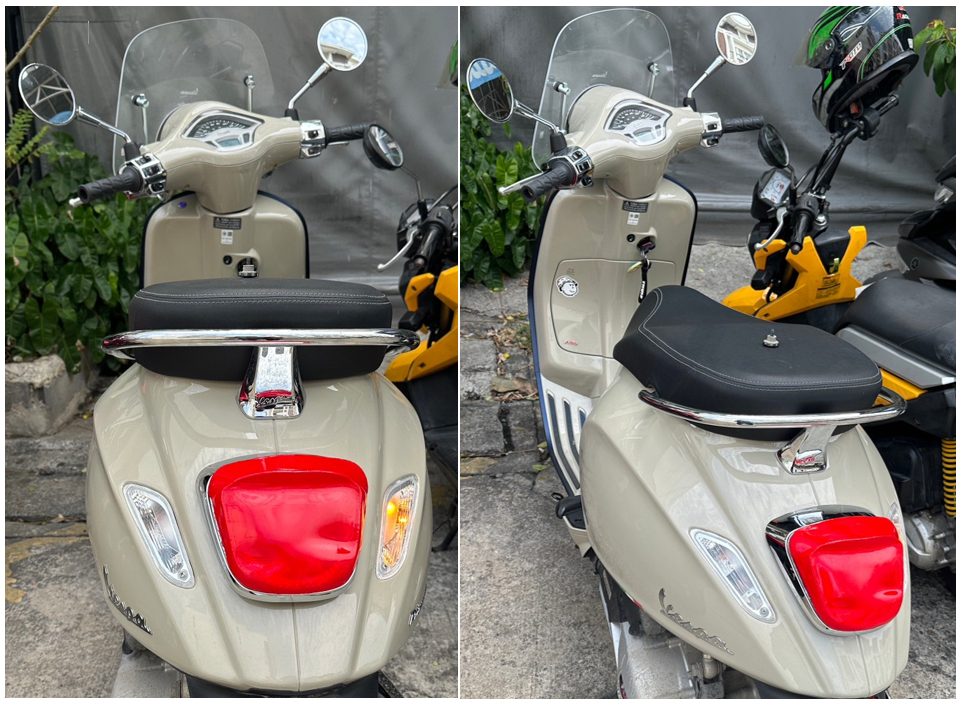

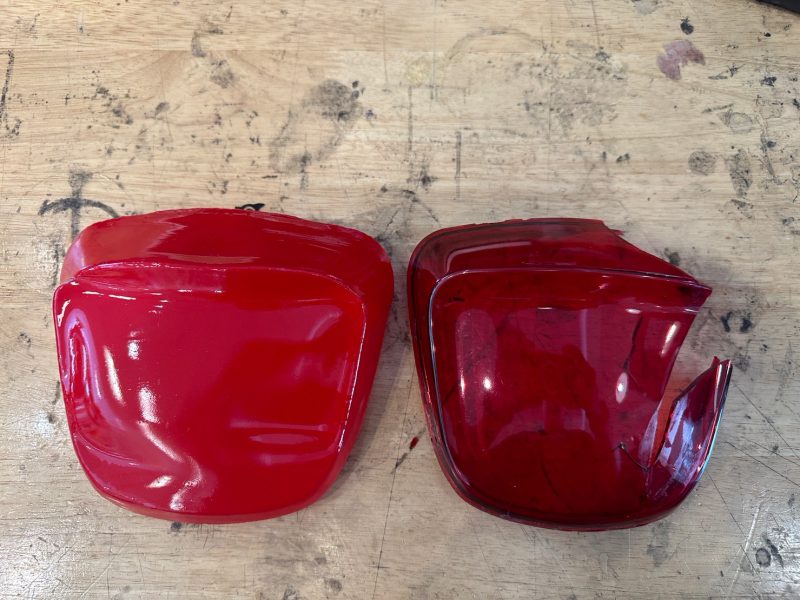

  • ทำการพ่นสีได้ตามใจชอบเลยครับชิ้นงานเสร็จสมบรูณ์เรียบร้อยแล้ว

  • ชิ้นงานทั้งหมดที่ทำมาข้างต้นนี้ แท้จริงแล้วไฟล์ที่ได้มายังสามารถนำไปทำแม่พิมพ์อลูมิเนียมได้ และยังสามารถนำไปต่อยอดกับงานอื่นๆได้อีกด้วยครับ
