Einscan HX รีวิวแบบจัดเต็ม

Einscan HX รีวิวแบบจัดเต็ม

Einscan HX สแกนเนอร์ระบบhandheldที่สามารถใช้กับงานได้หลากหลายแบบ ที่มาพร้อมระบบการสแกนแบบHybridมีทั้งสองระบบคือ laser scan เป็นโหมดที่เรีบกได้ว่ามีความละเอียดและแม่นยำที่สุดในปัจจุบัน มาคู่กับระบบ Blue light LED ที่เป็นที่นิยมของเครื่องสแกนหลายๆแบบ ที่มีความสามารถมากกว่าระบบ White light LED และยังสามารถเก็บสีได้ในตัวอีกด้วย

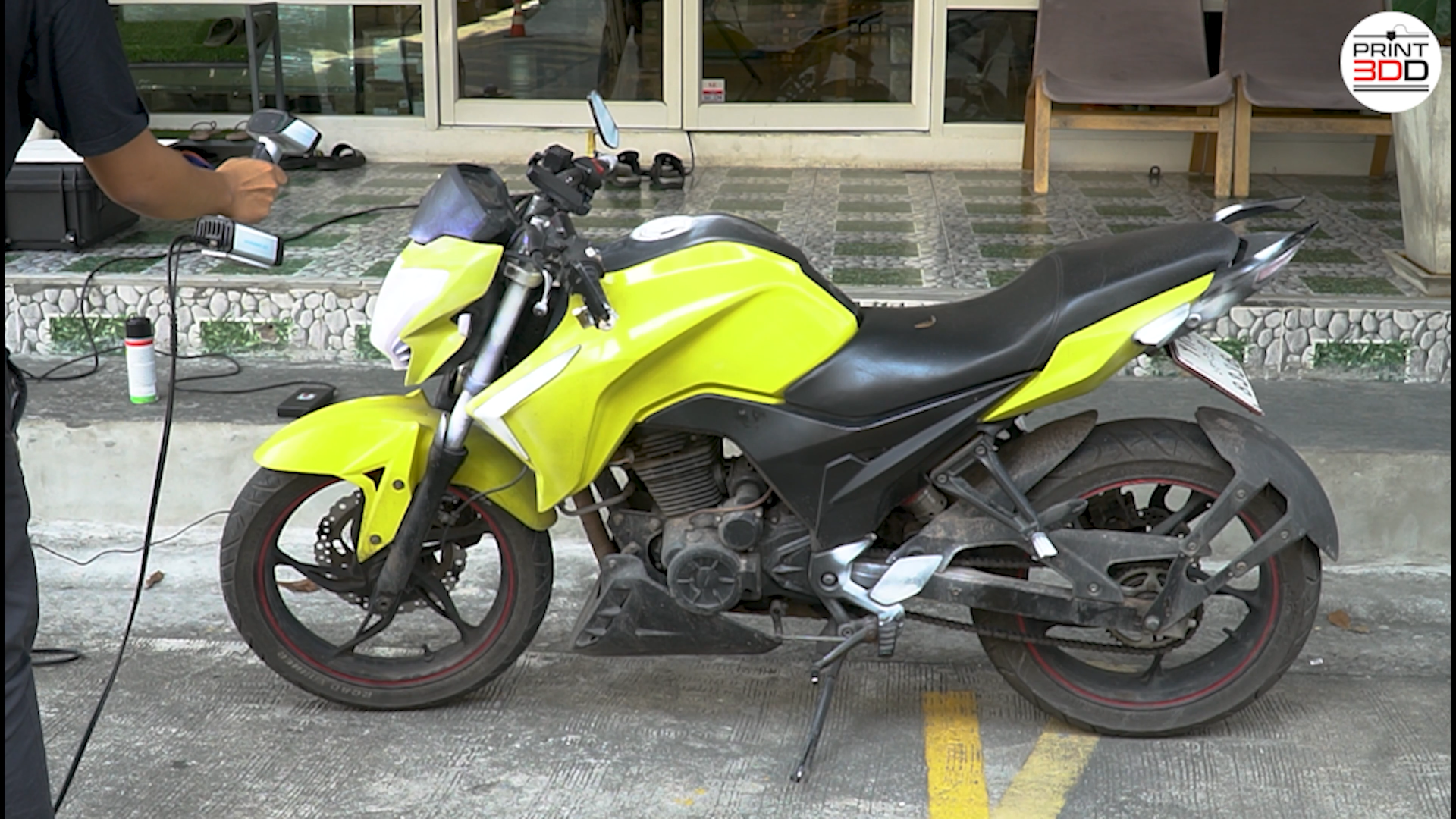

Einscan HX จะเน้นหนักไปทางงานเชิงวิศวกรรมเป็นหลักและงานที่มีขนาดใหญ่ถึงใหญ่มาก จะเหมาะกับงานสแกนรถ เครื่องจักร ชิ้นส่วนขนาดใหญ่ที่มีรายละเอียดสูงๆ แม้แต่งานรูปปั้น งานสแกนทั่วไปที่ต้องการสี

Einscan HX เป็นสแกนเนอร์ในระบบHandheldที่ใช้งานงานง่าย น้ำหนักเบา ทำให้ยืดหยุ่นได้มากในการทำงาน

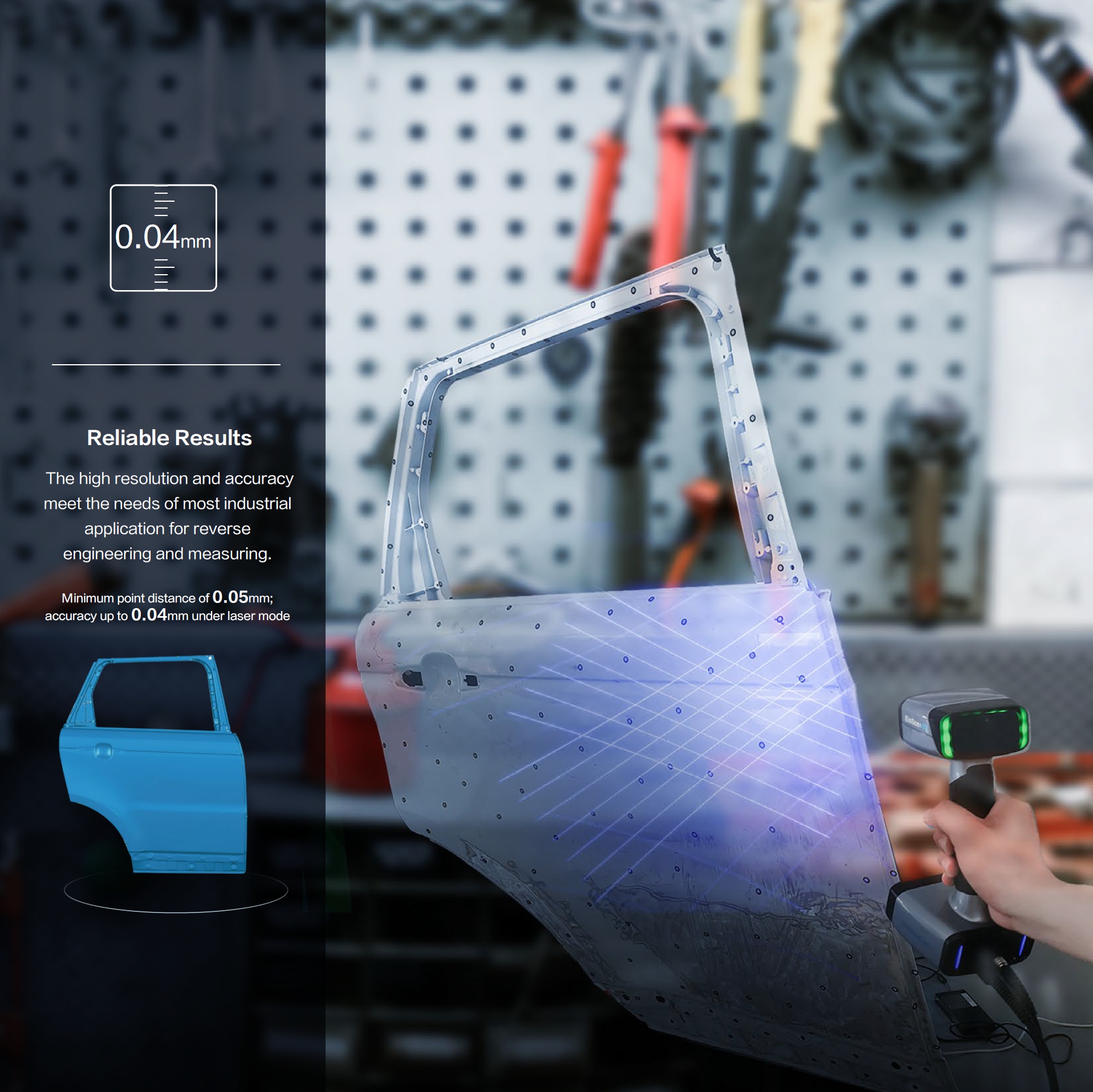

สแกนด้วยความละเอียดสูงที่ระยะห่างระหว่างจุดอยู่ที่0.05mm และ0.04mm ที่โหมดLaser Scan

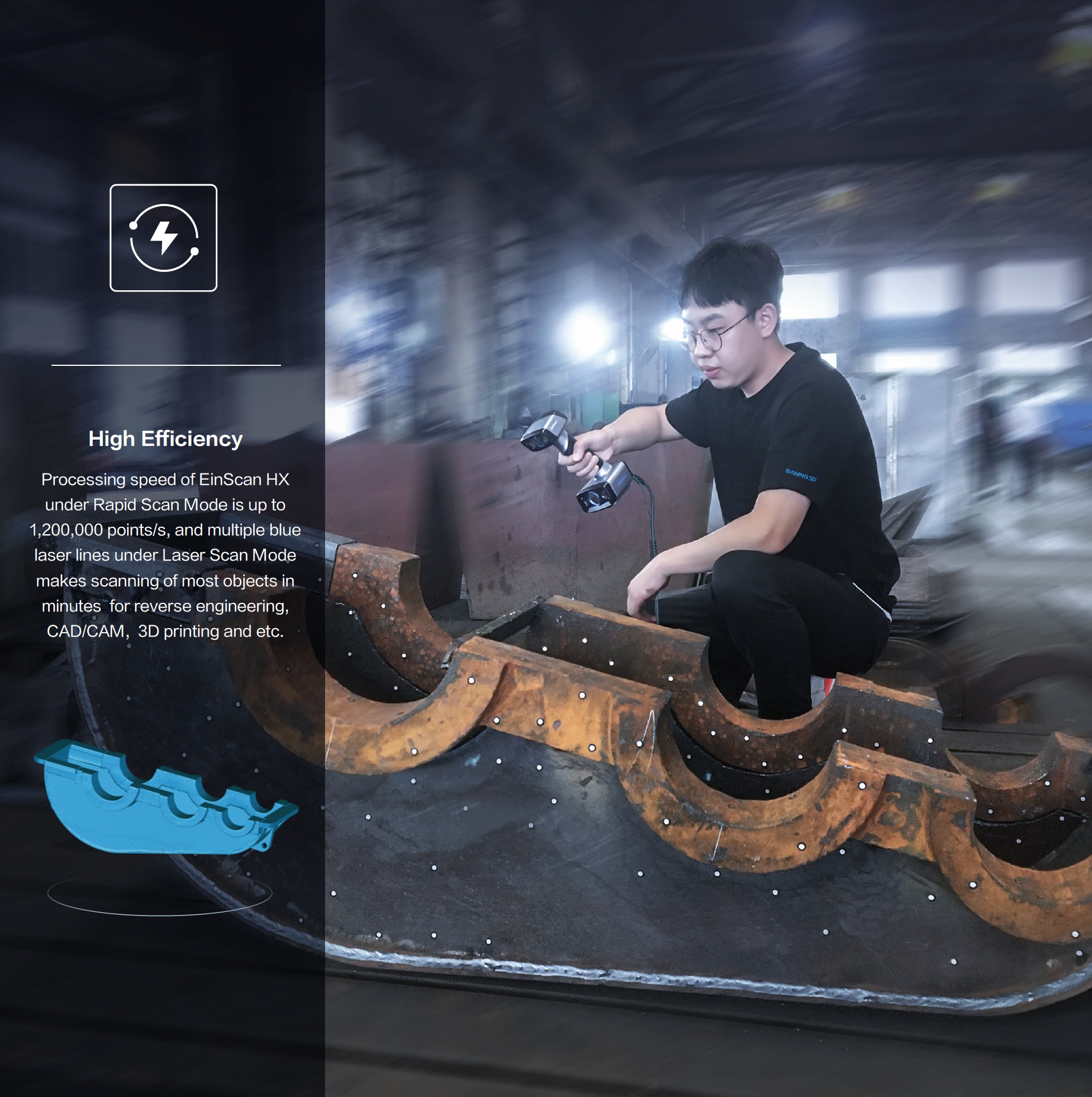

ในโหมดRapid Scan สามารถสแกนได้ที่ความละเอียดมากถึง 1,200,000จุด/วินาที ทำให้งานมีความละเอียดมาขึ้น จึงนำงานที่ได้ไปReverse Engineering, CAD/CAMได้ดียิ่งขึ้น

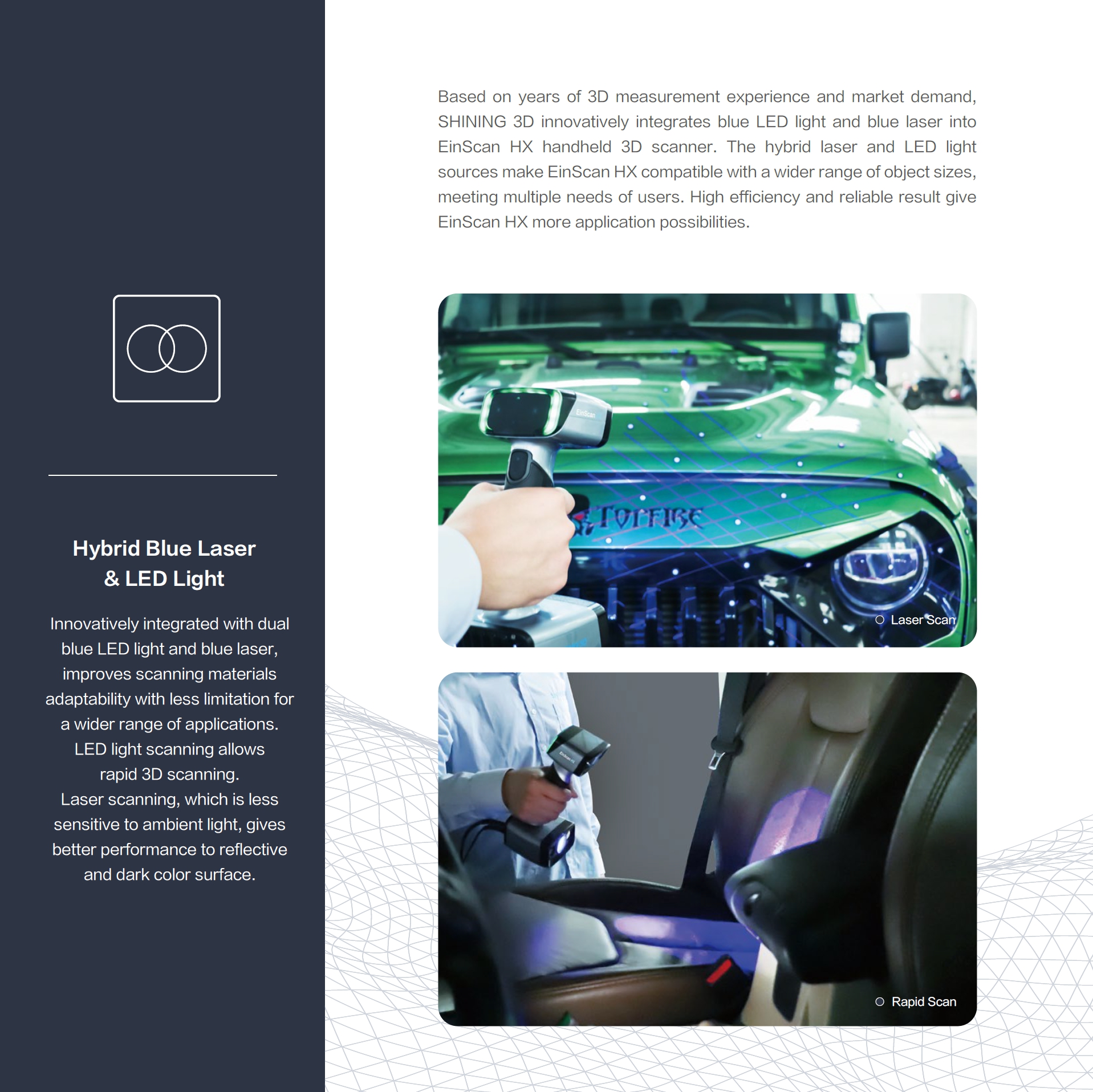

ระบบสแกนแบบHybrid Blue Laser และ Blue light LED ทำให้สแกนงานได้หลากหลายมากขึ้นสแกนได้แม้กระทั่งสีดำ

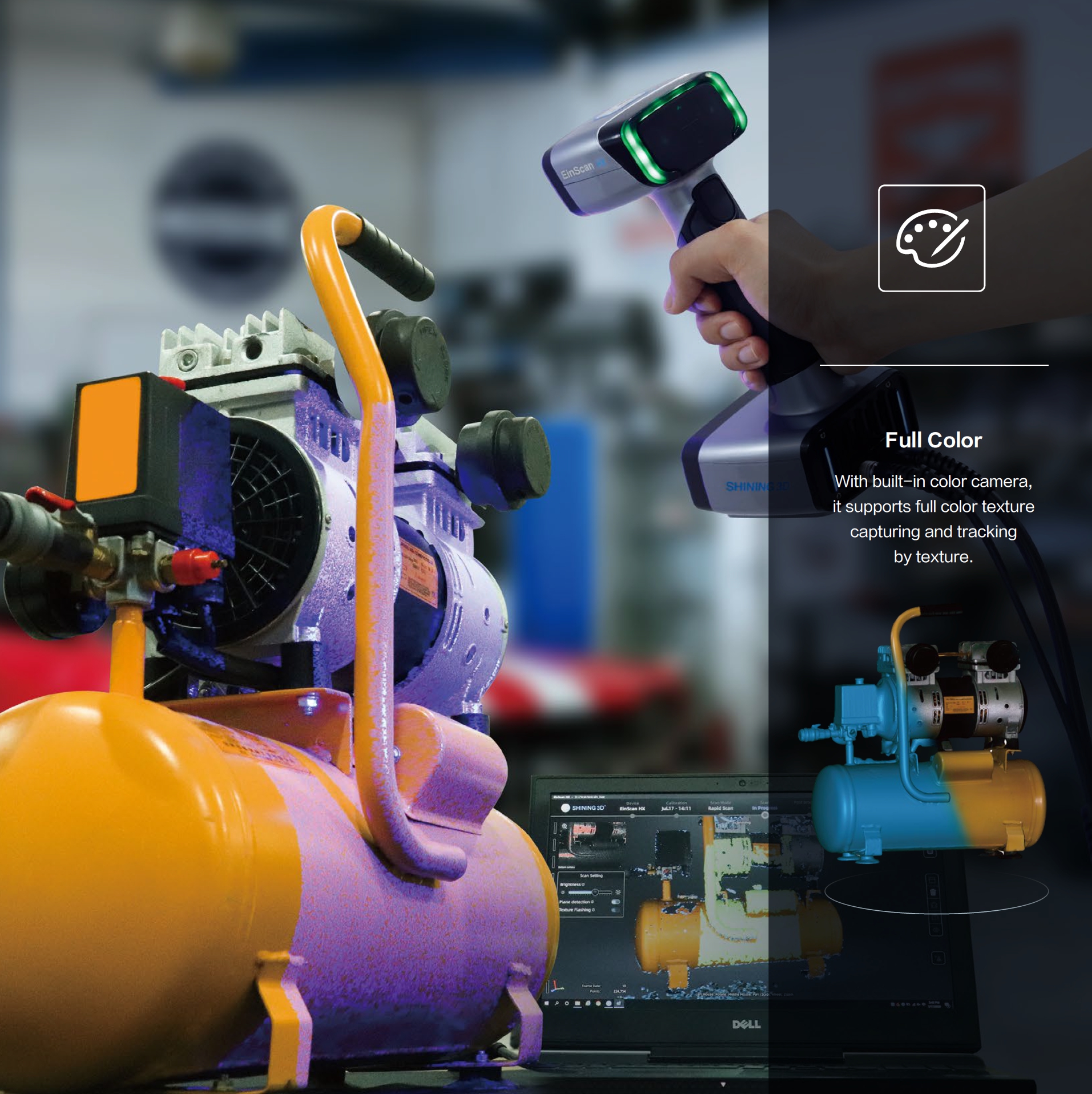

กล้องสแกนสีในตัว สแกนครบจบทุกสีและพื้นผิว

ภายนอก

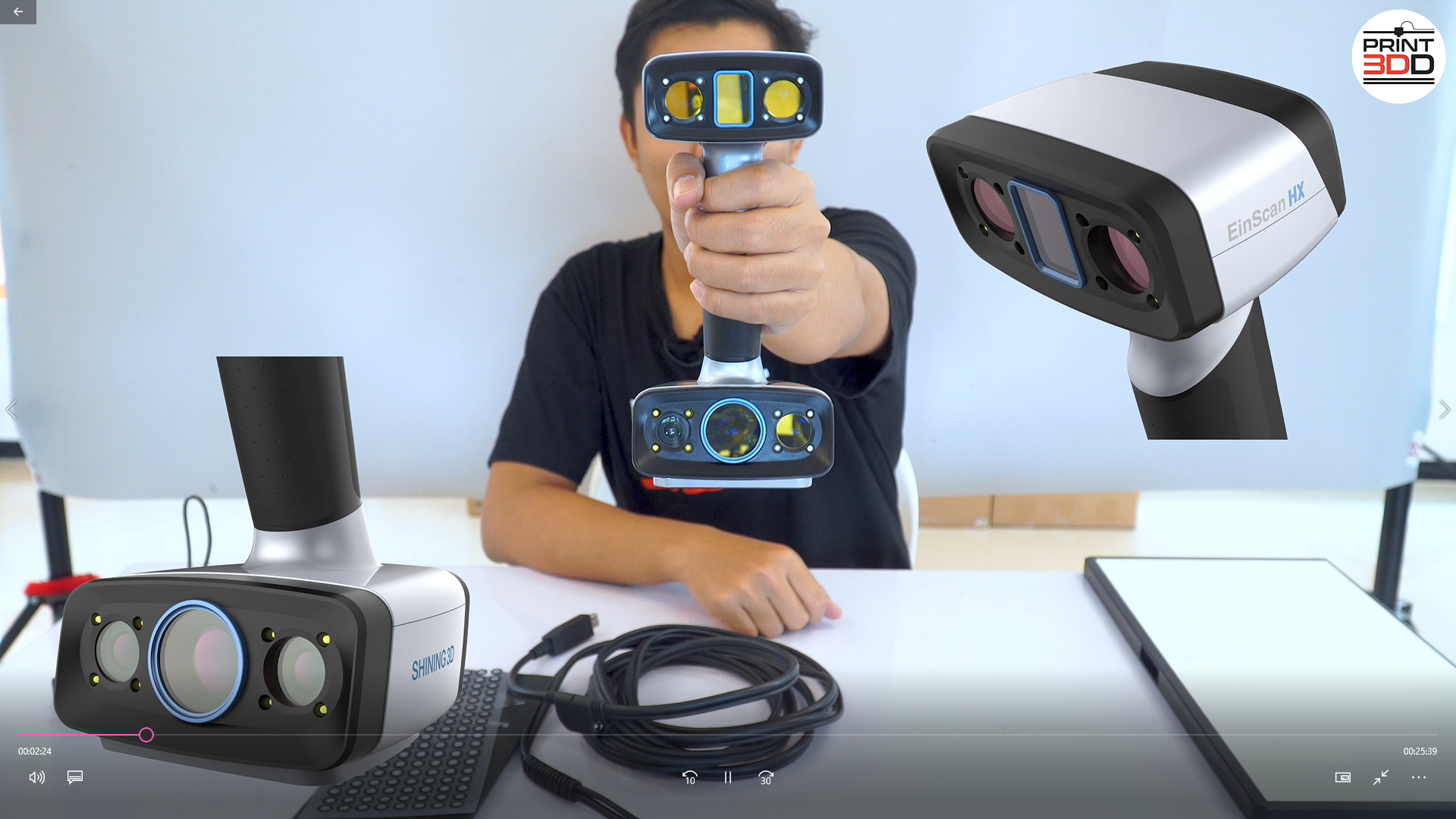

ตัวเครื่องจะมีรูปทรงคล้ายคลึงกับดัมเบลทำให้จับได้ถนัดมือ และมีขนาดไม่ใหญ่มากจึงทำให้การเคลื่อนที่สแกนทำได้ง่ายมากขึ้น และด้วยน้ำหนักเพียง780กรัมเท่านั้นทำให้ผู้ใช้สามารถใช้งานได้ต่อเนื่องโดยไม่ล้า

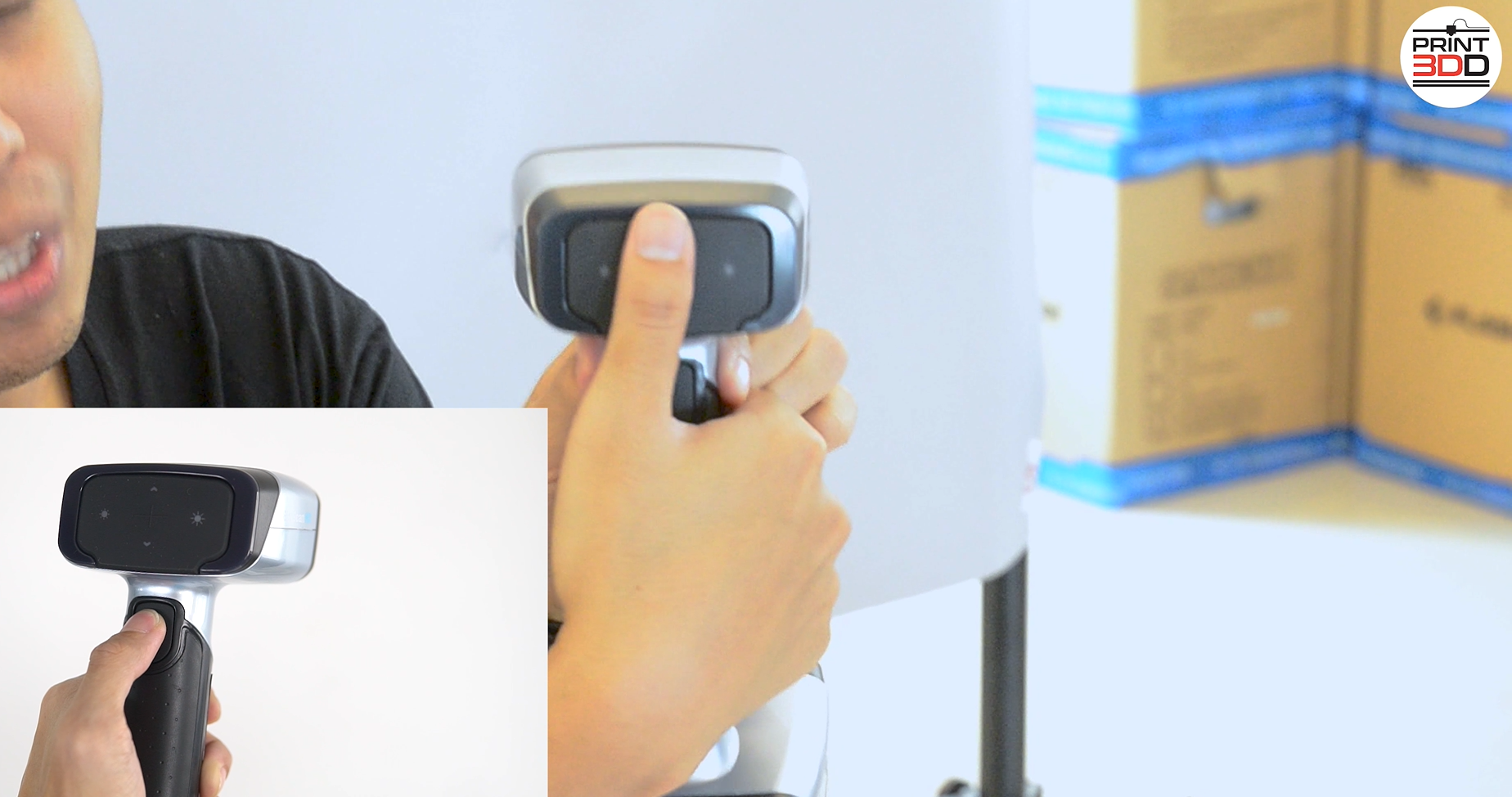

การวางปุ่มกดของเครื่องนั้นจะวางทั้งหมดที่ตรงกลางไม่ว่าผู้ใช้จะถนัดมือซ้ายหรือมือขวาก็สามารถใช้งานได้

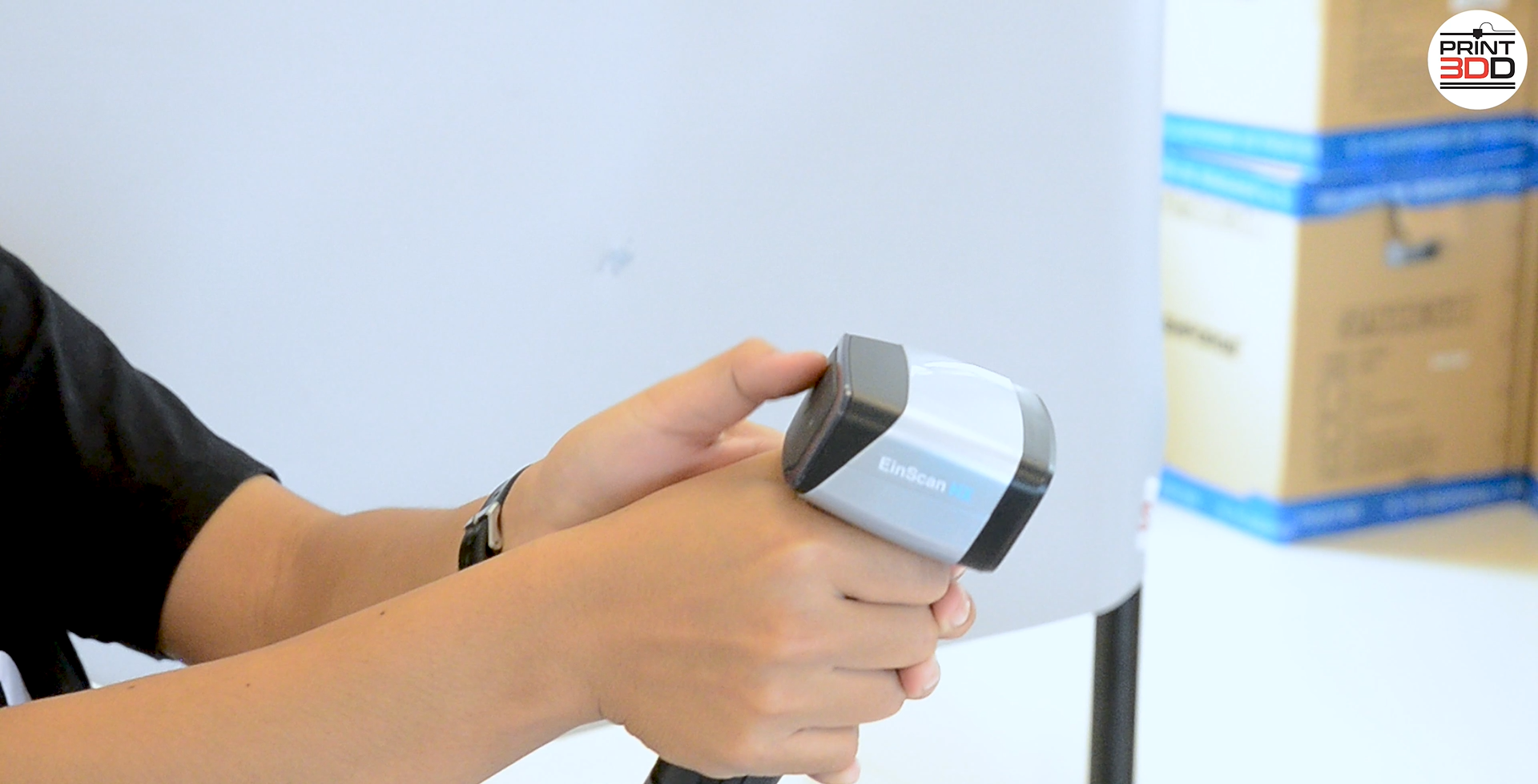

ปุ่มของเครื่องจะประกอบไปด้วย ปุ่มสแกน จะอยู่ตรงกลางที่ด้ามจับและจะตรงกับนิ้วโป้งพอดี ด้านบนของเครื่องจะมีปุ่มปรับแสงสว่างและปุ่มสำหรับขยายภาพ กาดรกดปุ่มส่วนนี้อาจจะยากนิดหน่อยเพราะปุ่มนั้นอยู่สูงและขนาดใหญ่หากผู้ใช้มือเล้กก้อาจจะต้องใช้อีกมือมาช่วย ถึงแม้ว่าปุ่มจะใหญ่แต่ไม่แข็งสามารถกดได้ง่ายมาก

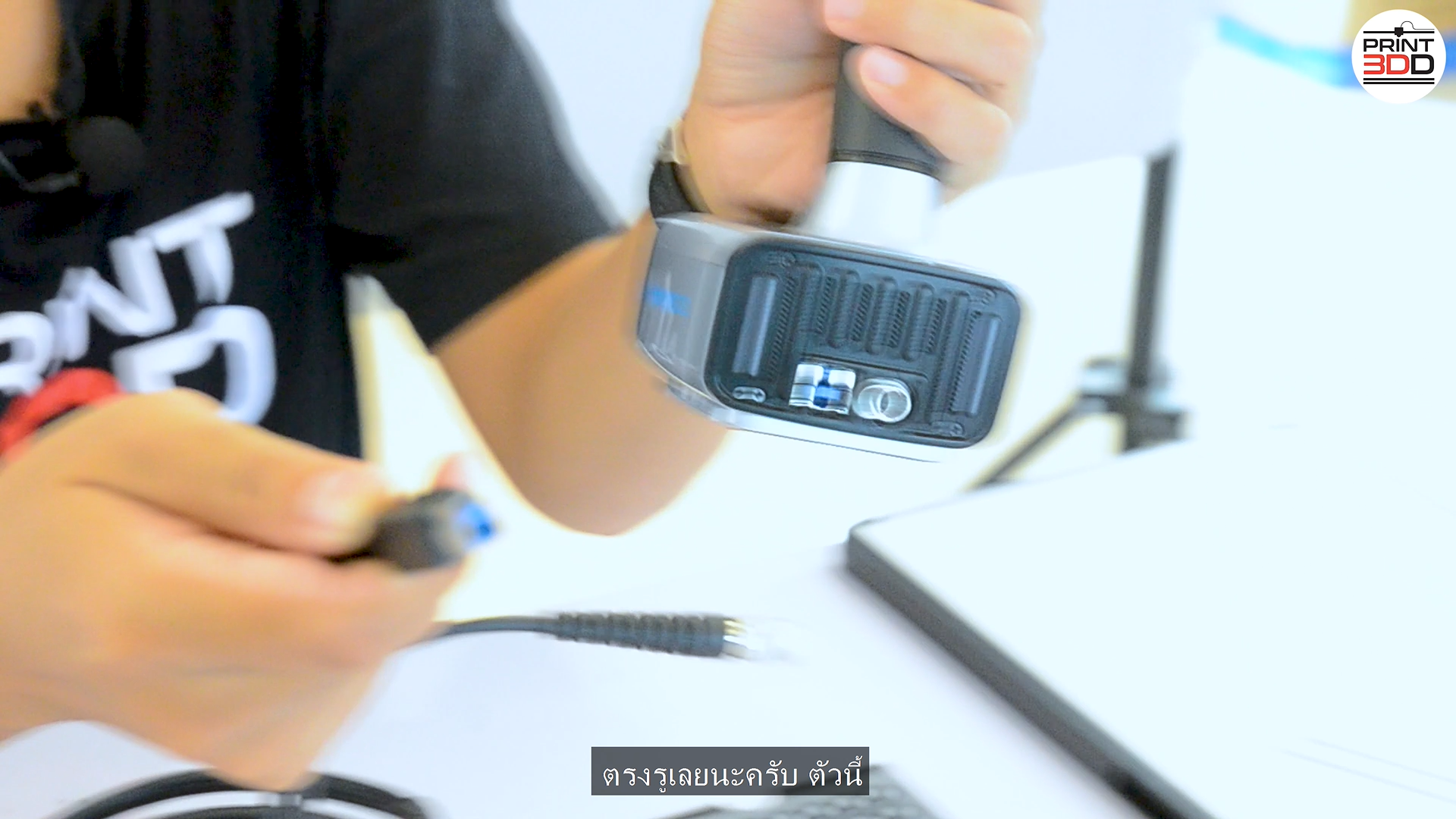

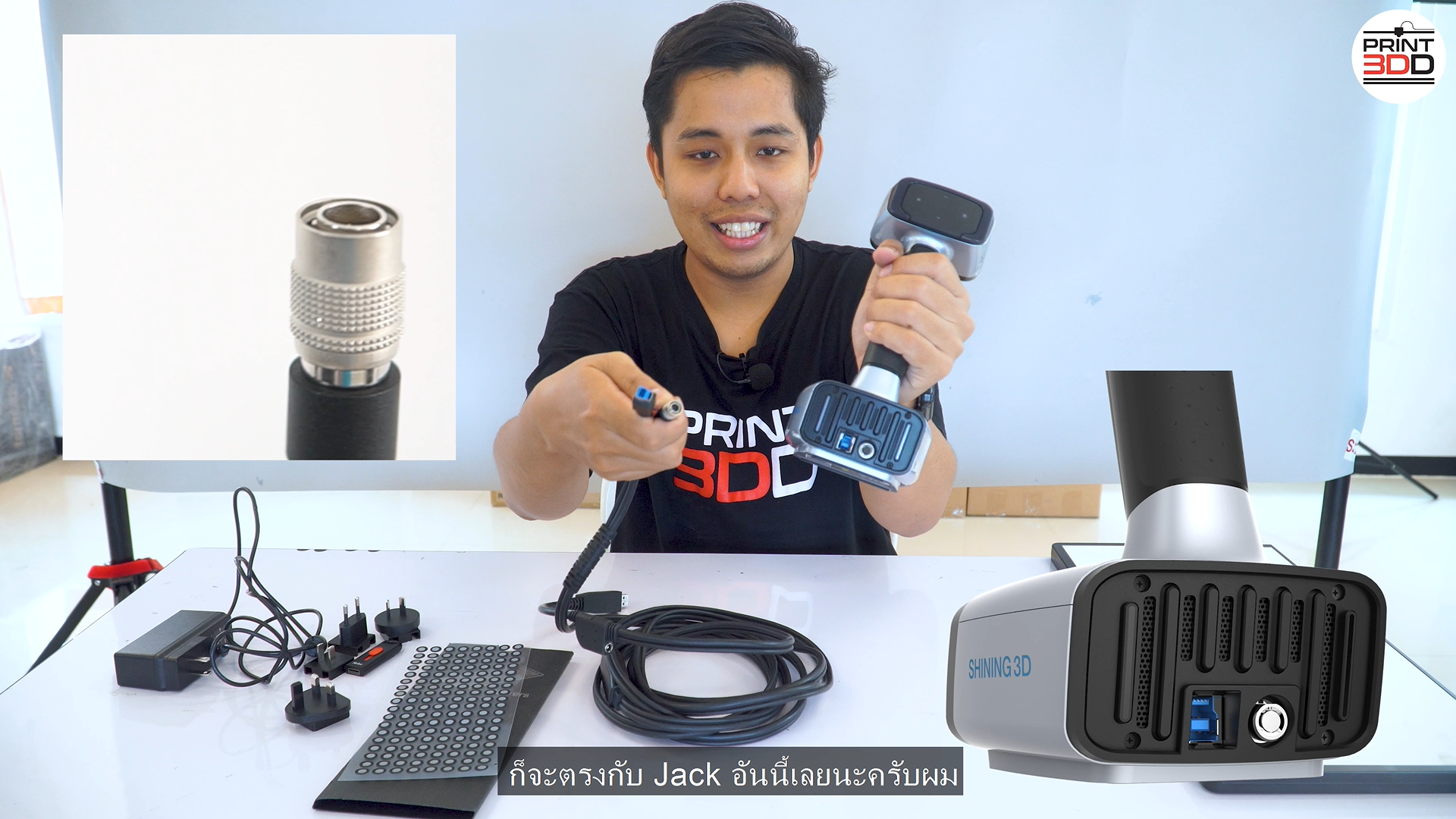

การเชื่อมต่อจะใช้เป็นสายสองเส้นของเครื่องเองเพื่อเชื่อมต่อไฟละสัญญาณและเชื่อมต่อเข้าเครื่องคอมพิวเตอร์ด้วยUSB3.0

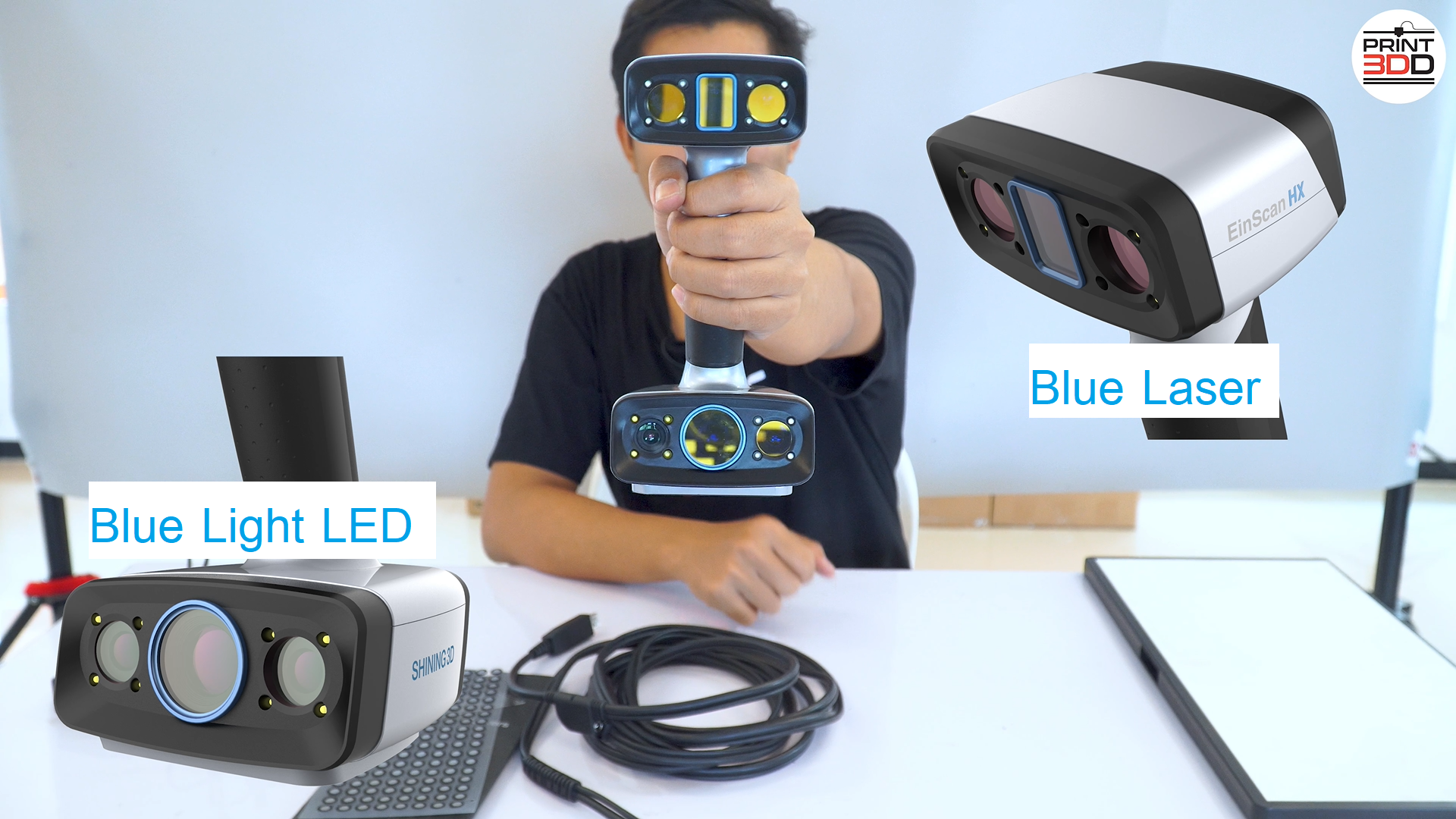

ตัวเครื่องจะมีกล้องทั้งหมดสี่ตัวแต่ละตัวจะมีหลอดLEDอยู่รอบๆ ตรงกลางด้านบนจะเป็นตัวยิงแสงเลเซอร์ออกมา ส่วนตรงกลางด้านล่างจะเป็นโปรเจกเตอร์สำหรับ Blue LED

ภายใน

Einscan HXจะสแกนด้วยสองโหมดคือ
1.Laser scan โหมดนี้เรียกได้ว่าเป็นโหมดที่สแกนได้ละเอียดที่สุดของสแกนเนอร์ในปัจจุบัน สามารถเก็บรายละเอียดของตัวงานได้แม่นยำที่สุดแม้จะใช้งานกลางแจ้งก็ยังทำได้ โหมดนี้จะใช้ร่วมกับMarkerเพื่อให้มีจุดอ้างอิง เนื่องจากLaserมีลักษณะเป็นเส้นจึงทำให้การหาจุดอ้างอิงทำได้ยากมากถึงแม้ว่าจะเก็บรายละเอียดได้มากก็ตาม
จุดเด่นของการสแกนด้วยLaserที่ทำให้มันเป็นระบบที่สามารถสแกนได้แม่นยำที่สุดในเวลนี้ก็เพราะว่ามันสามารถสแกนงานที่มีลักษณะReflective(สะท้อนแสง)และงานสีดำได้ เพราะLaserจะสนใจแค่ลักษณะพื้นผิวของงานเท่านั้นจึงทำให้สีของงานไม่ส่งผลกับการสแกน
2.Rapid scan โหมดนี้ใช้กับการสแกนงานทั่วไป สามารถแสกนได้เร็วตามชื่อของมันและเร็วกว่าโหมดLaser scan เล็กน้อยแต่ความละเอียดของงานสแกนจะสู้โหมดLaser scanไม่ได้ โหมดนี้จะใช้Blue LEDในการสแกนงานโดยให้แสงสีฟ้าสะท้อนจากตัวงานกลับเข้ามาที่กล้องเพื่อประมวลผล
ในโหมดนี้ก็จะมีโหมดย่อยอีกสองโหมดคือ

  • non texture โหมดนี้จะไม่เก็บสีแต่สามารถเลือกที่จะเก็บพื้นผิวก็ได้ เก็บงานที่ใช้Markerก็ได้ หรือใช้แบบHybridก็ได้เช่นกัน
  • Texture โหมดนี้จะเป็นการสแกนงานสีโดยการเน้นเก็บผิวงานเป็นหลัก สีที่สแกนได้จะใกล้กับความเป็นจริงมาก
    ซึ่งโหมดRapid scanนั้นก็สามารถสแกนงานที่เป็นReflective(สะท้อนแสง)และงานสีดำได้เช่นกันแต่จะต้องใช้เทคนิคการปรับแสงระหว่างสแกนเพราะถ้าหากแสงมากเกินไปตัวเครื่องจะมองไม่เห็นงานส่วนที่เป็นสะท้อนหรือสีดำได้

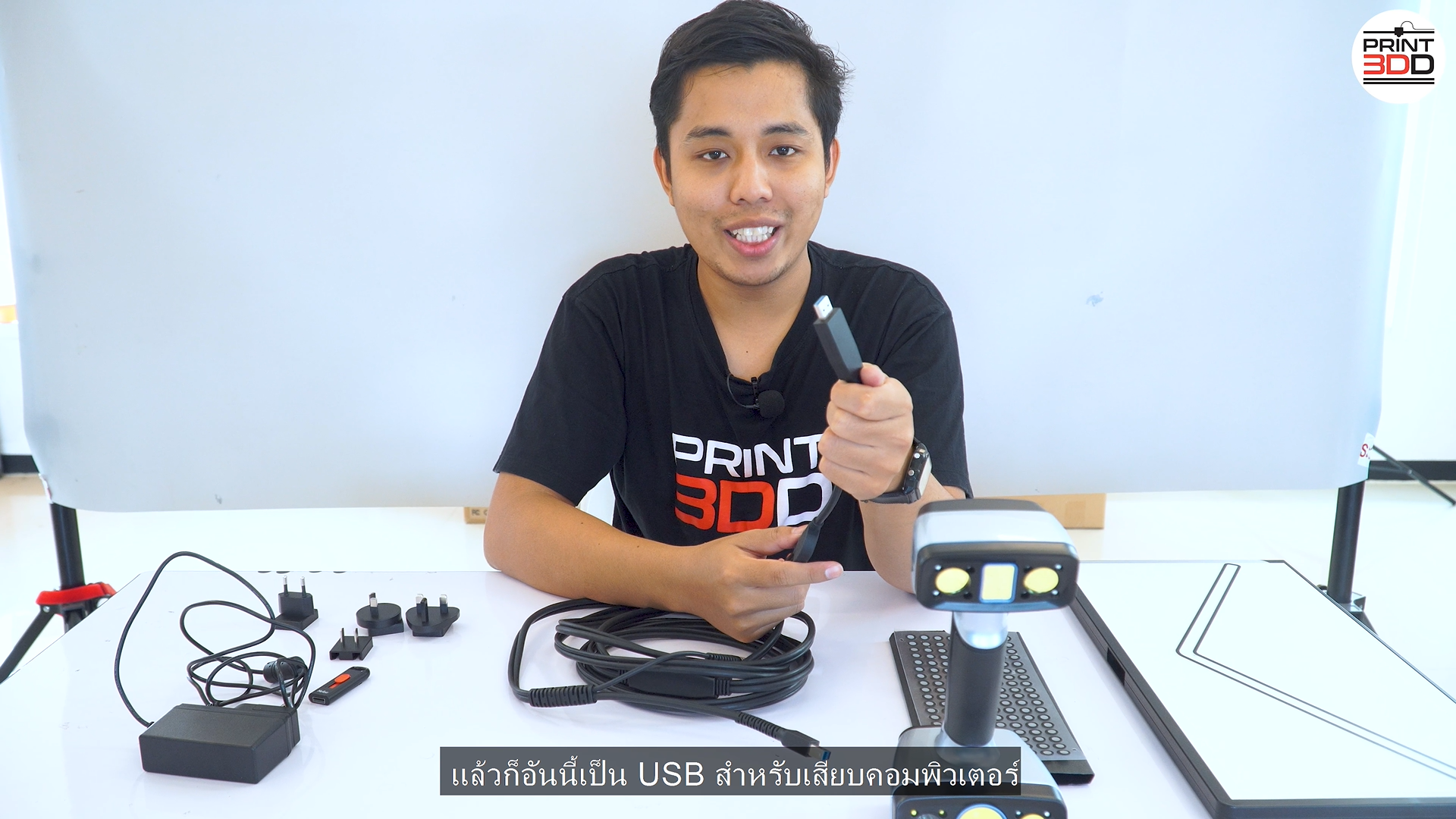

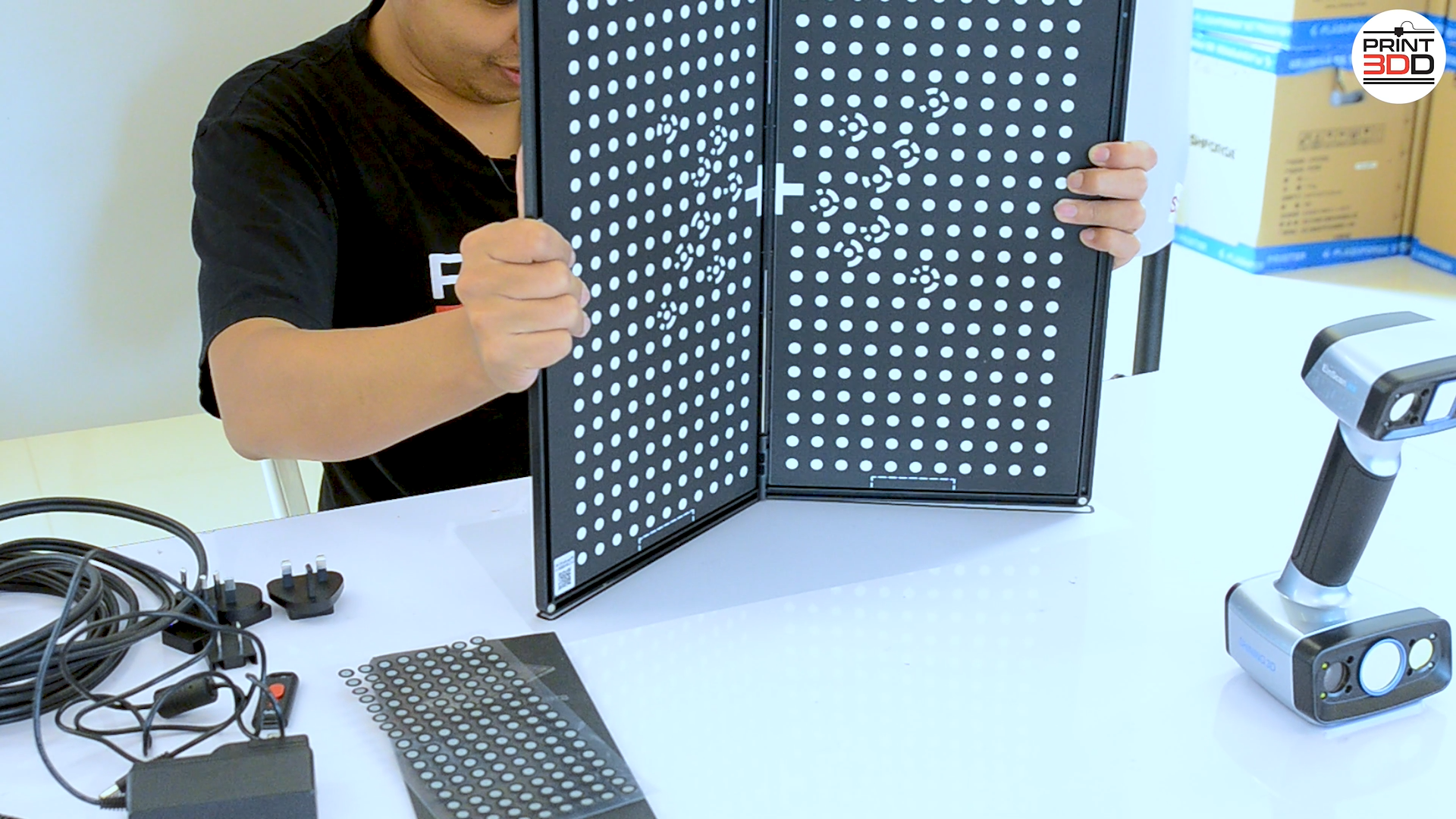

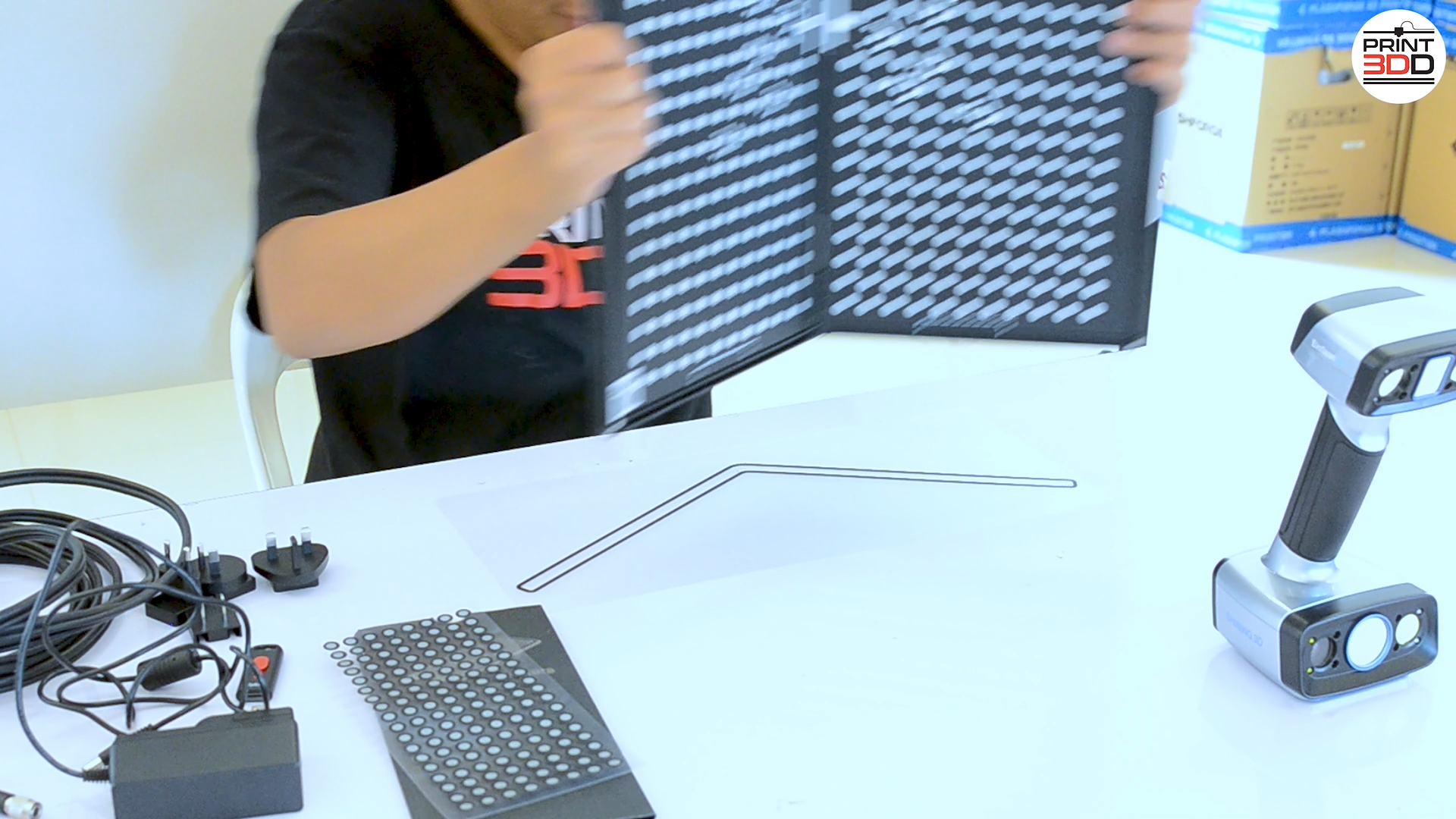

อุปกรณ์ที่มากับเครื่อง
ตัวเครื่องจะมาพร้อมกับอุปกรณ์เสริมแบบครบครัน จะประกอบไปด้วย

  • ตัวเครื่องสแกน
  • แผ่นคาริเบต(พร้อมแผ่นรองสำหรับเทียบมุมการใช้งาน)

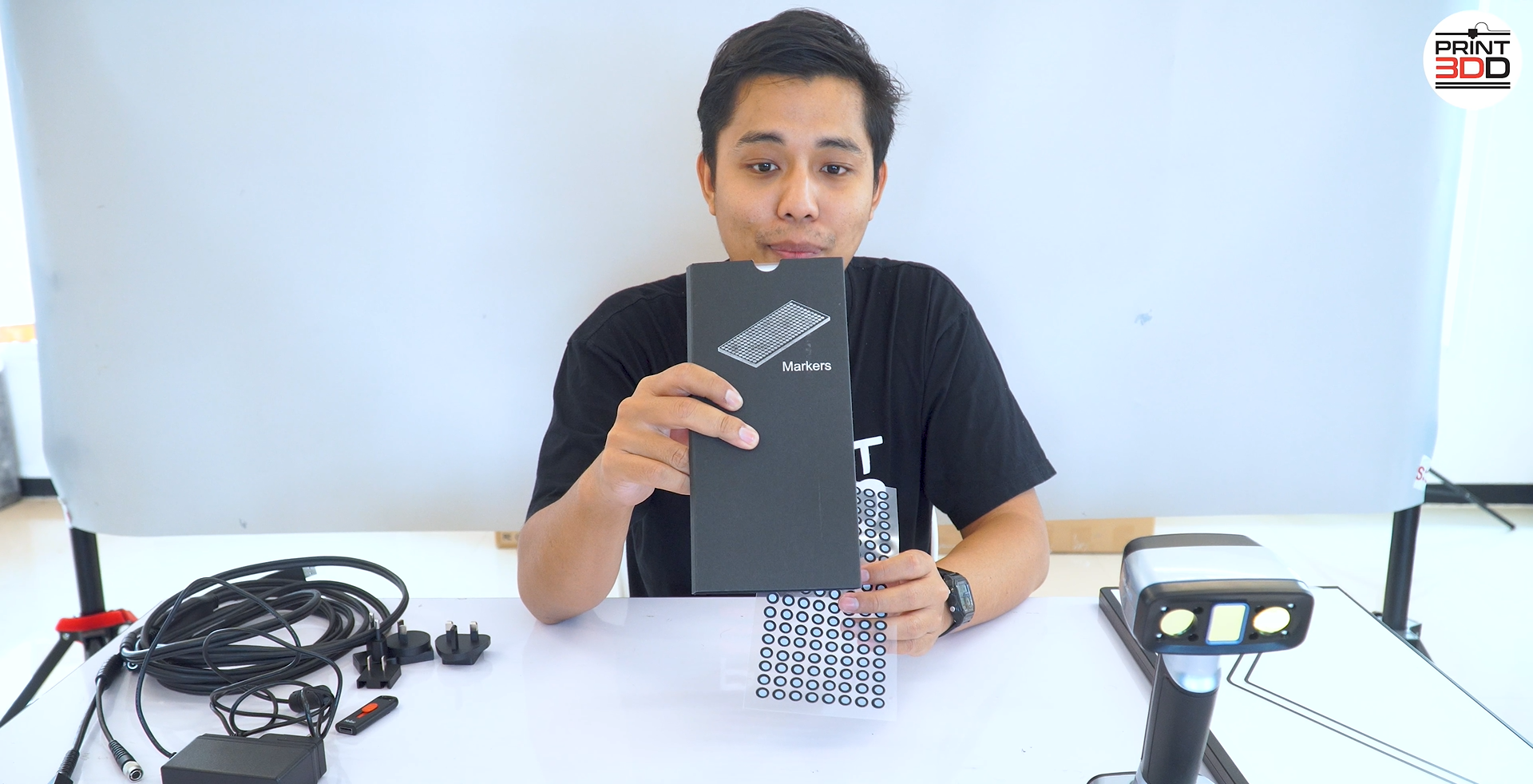

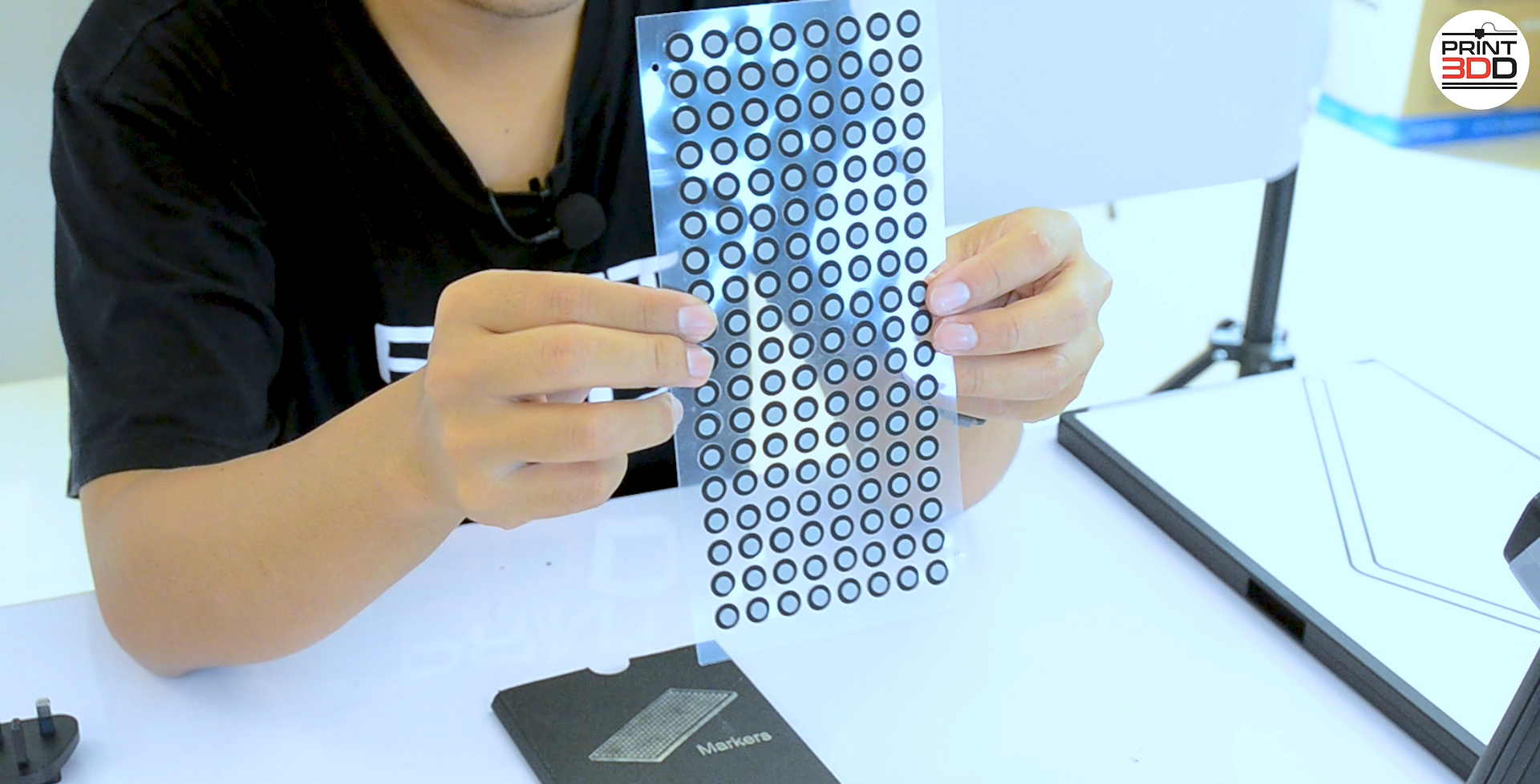

  • Marker สำหรับEiscan HX จะใช้ขนาด10mm(ของPro Series จะใช้ 7mm) มีแถมมาให้ทั้งหมด10แผ่น

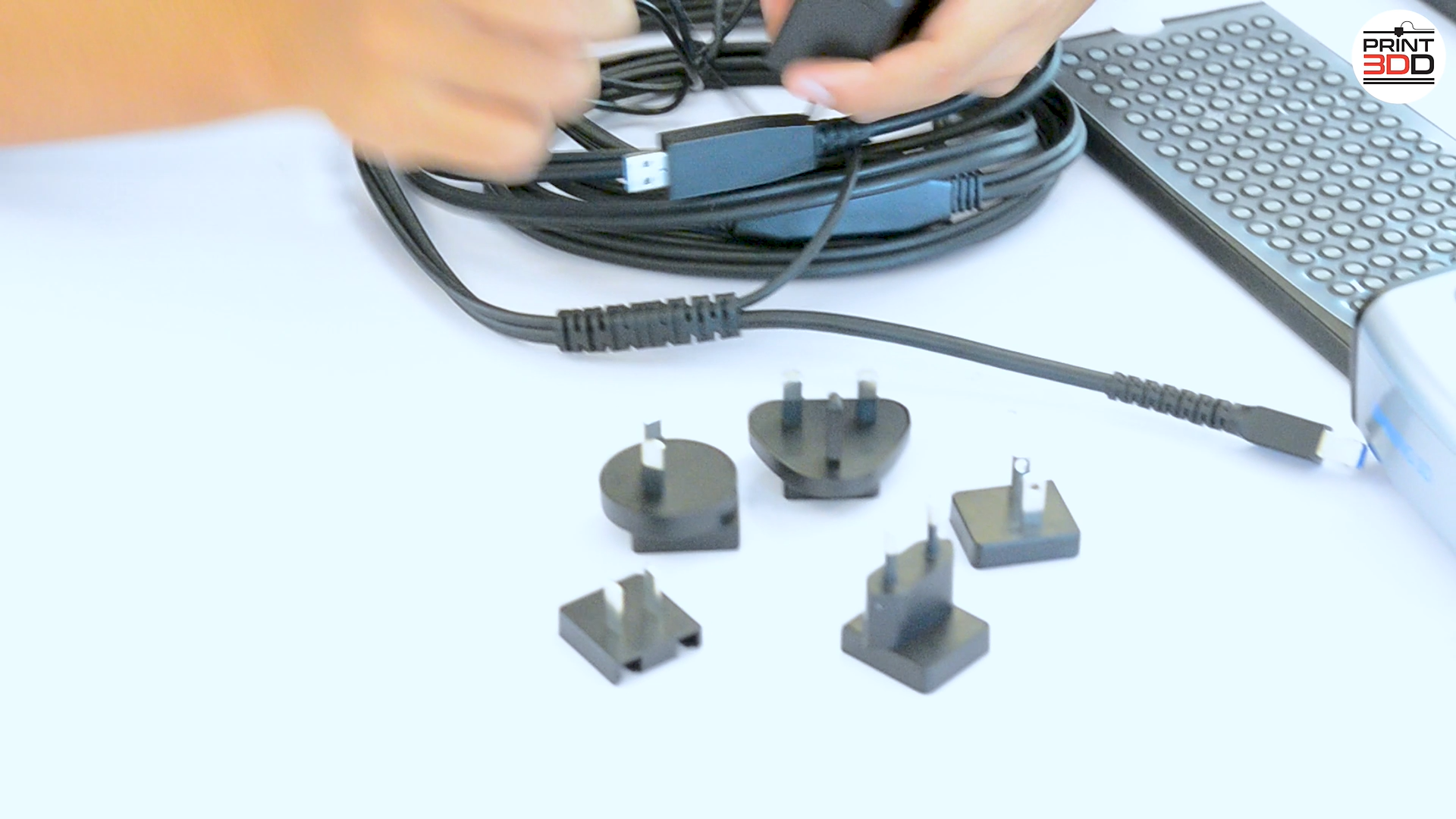

  • สายสัญญาณที่มาเป็นคู่กับสายไฟเข้าเครื่อง(สายไฟยาวประมาณ5เมตร)

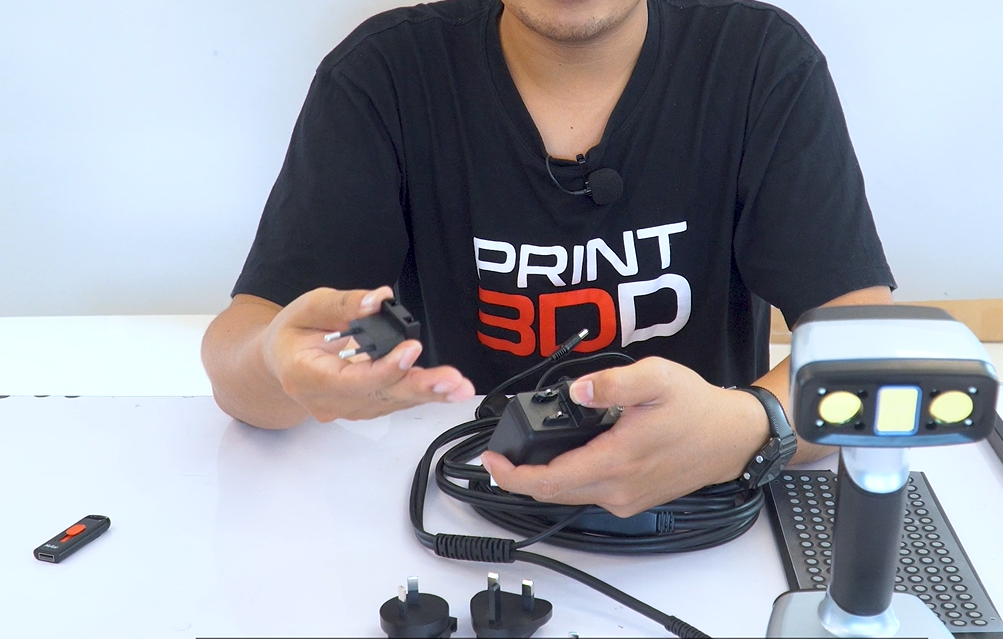

  • อแดปเตอร์สำหรับเครื่อง ที่มาพร้อมกับหัวปลั๊กสำหรับเปลี่ยนเพื่อการใช้งานได้หลายรูปแบบและหลายประเทศ

  • USB Drive จะมีLicense สำหรับเครื่อง
  • โปรแกรมSolidEdge และ Geomagic Essentials อย่างละ 1 License

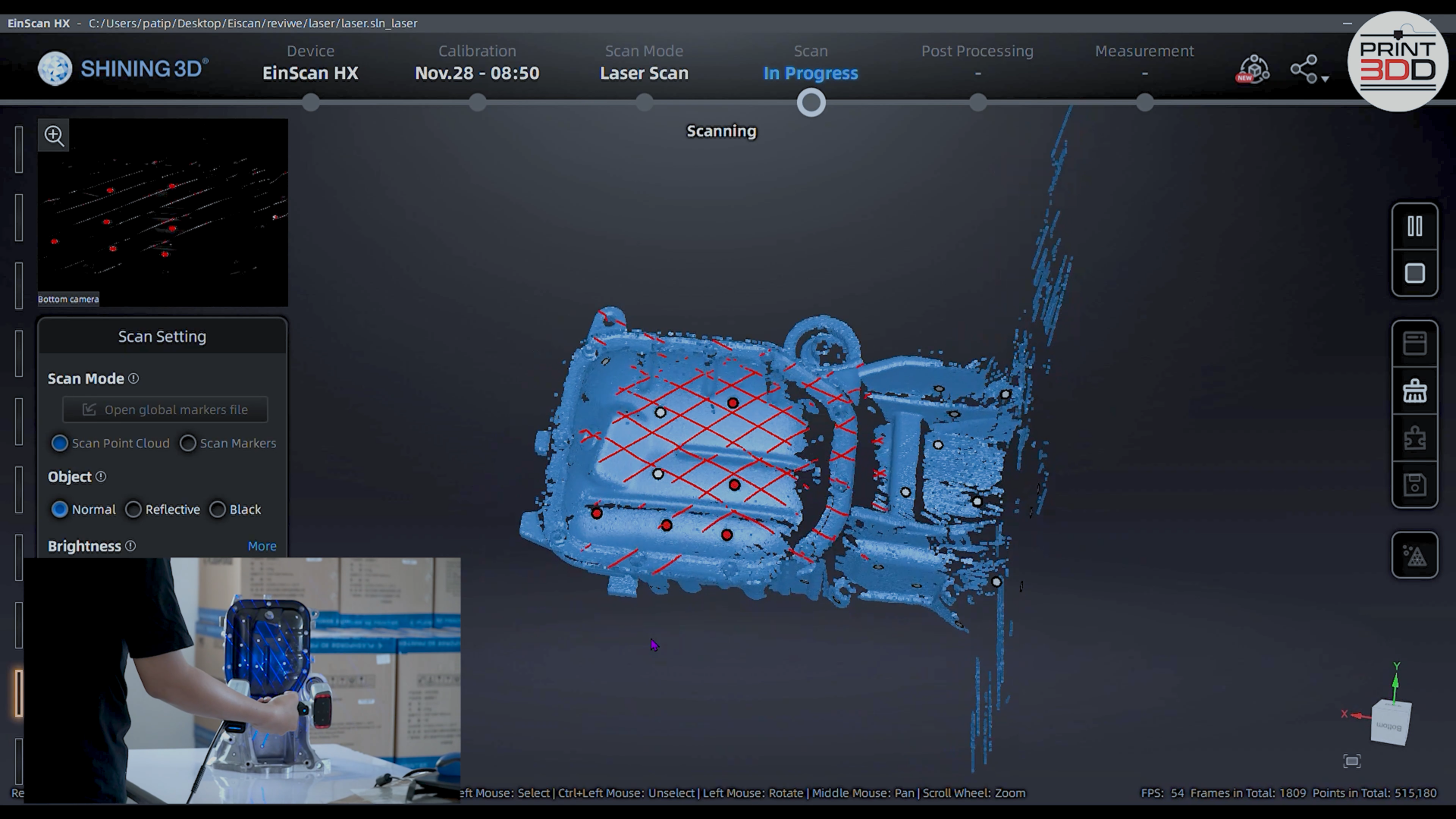

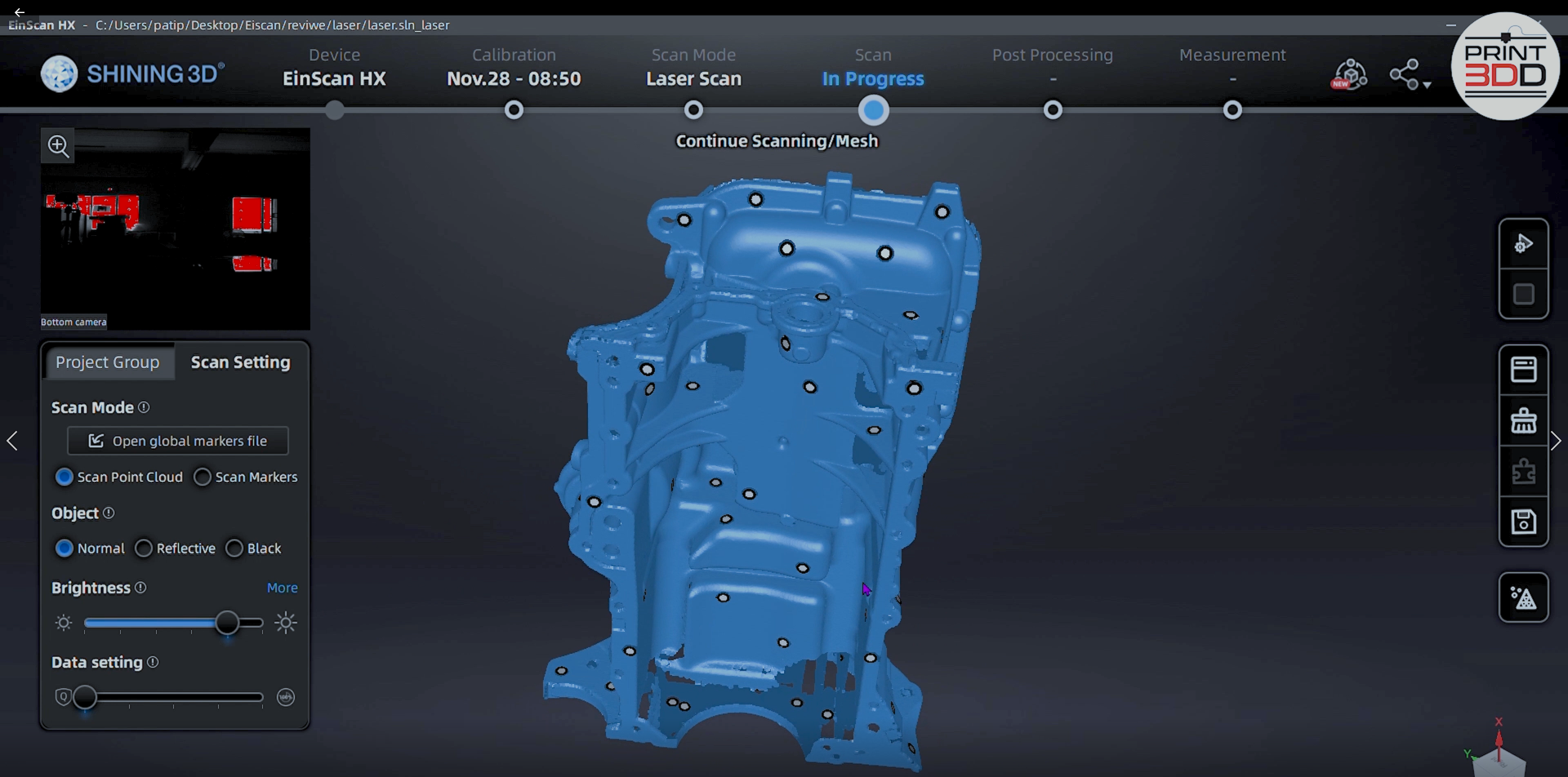

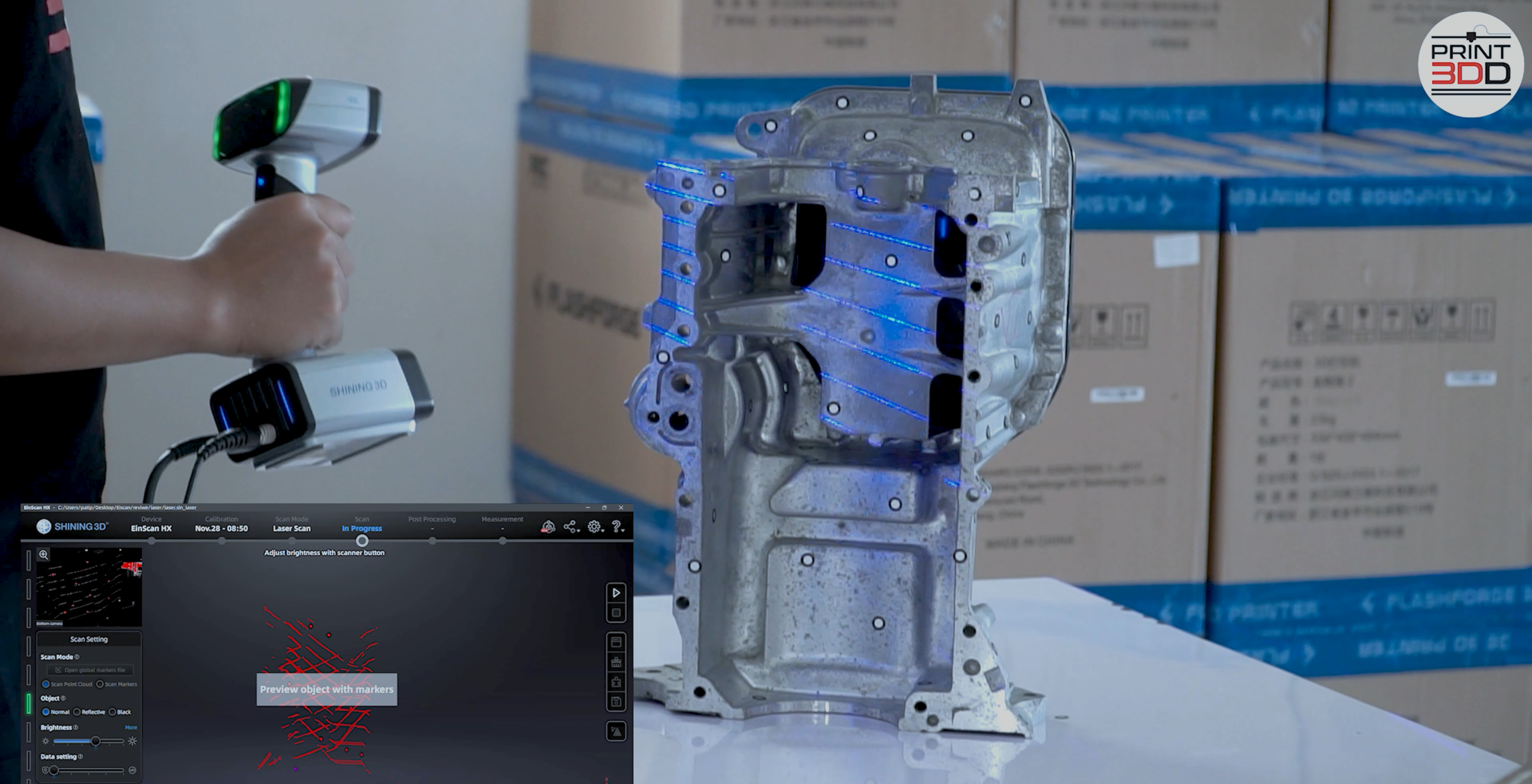

การสแกนโหมดLaser Scan
เป็นโหมดที่ละเอียดที่สุดของสแกนเนอร์ ความสามารถเด่นของโหมดนี้คือการเก็บรายละเอียดของชิ้นงานได้ครบทุกองค์ประกอบไม่ว่าจะเป็นส่วนงอกส่วนย้อยเล็กๆของชิ้นงานได้ดี เก็บพื้นผิวได้ครบและการใช้Laserสามารถสแกนงานกลางแจ้งได้เพราะไม่จำเป็นต้องใช้แสงสะท้อน และไม่จำเป้นต้องพ่นสเปรย์แป้ง

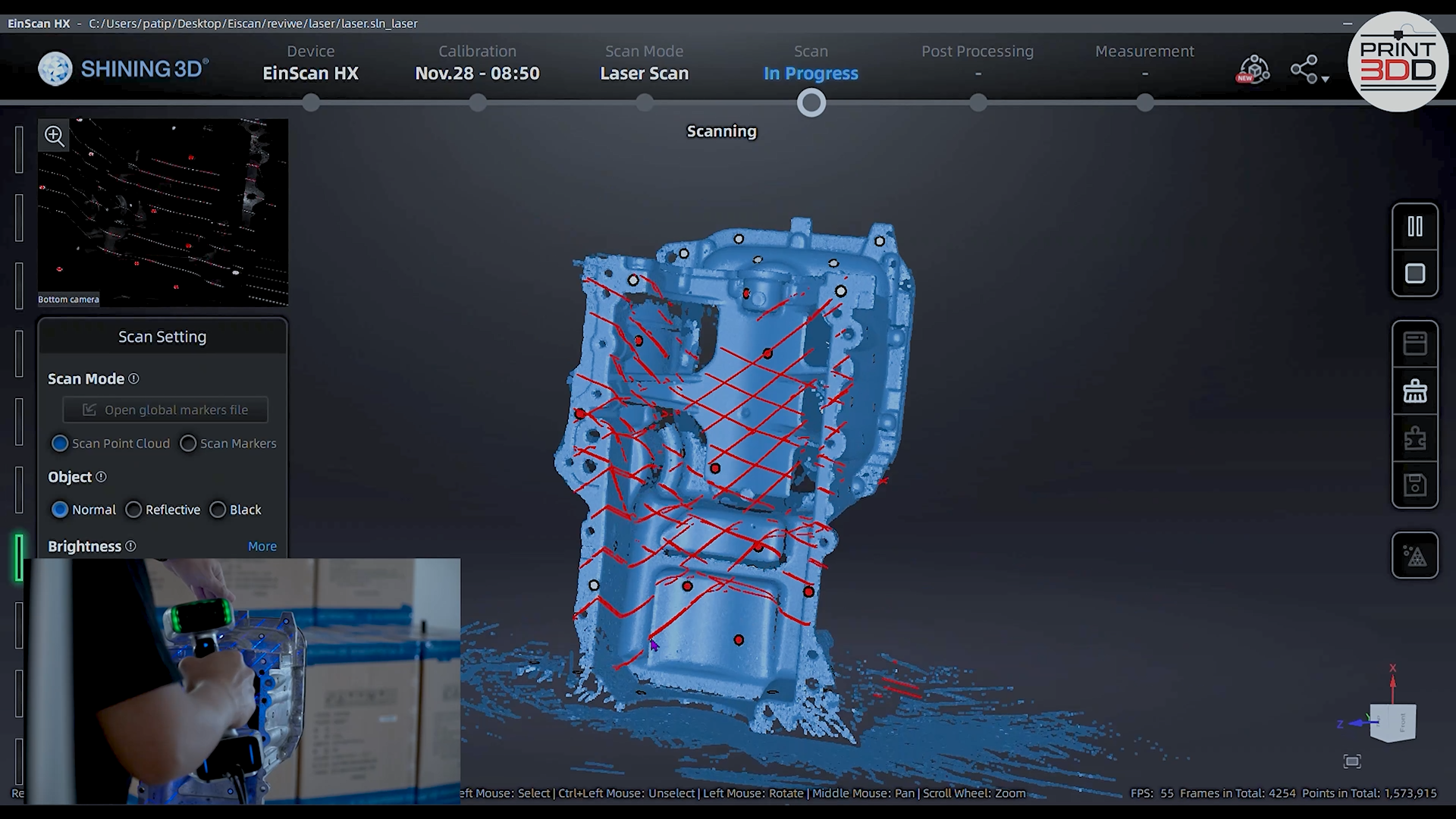

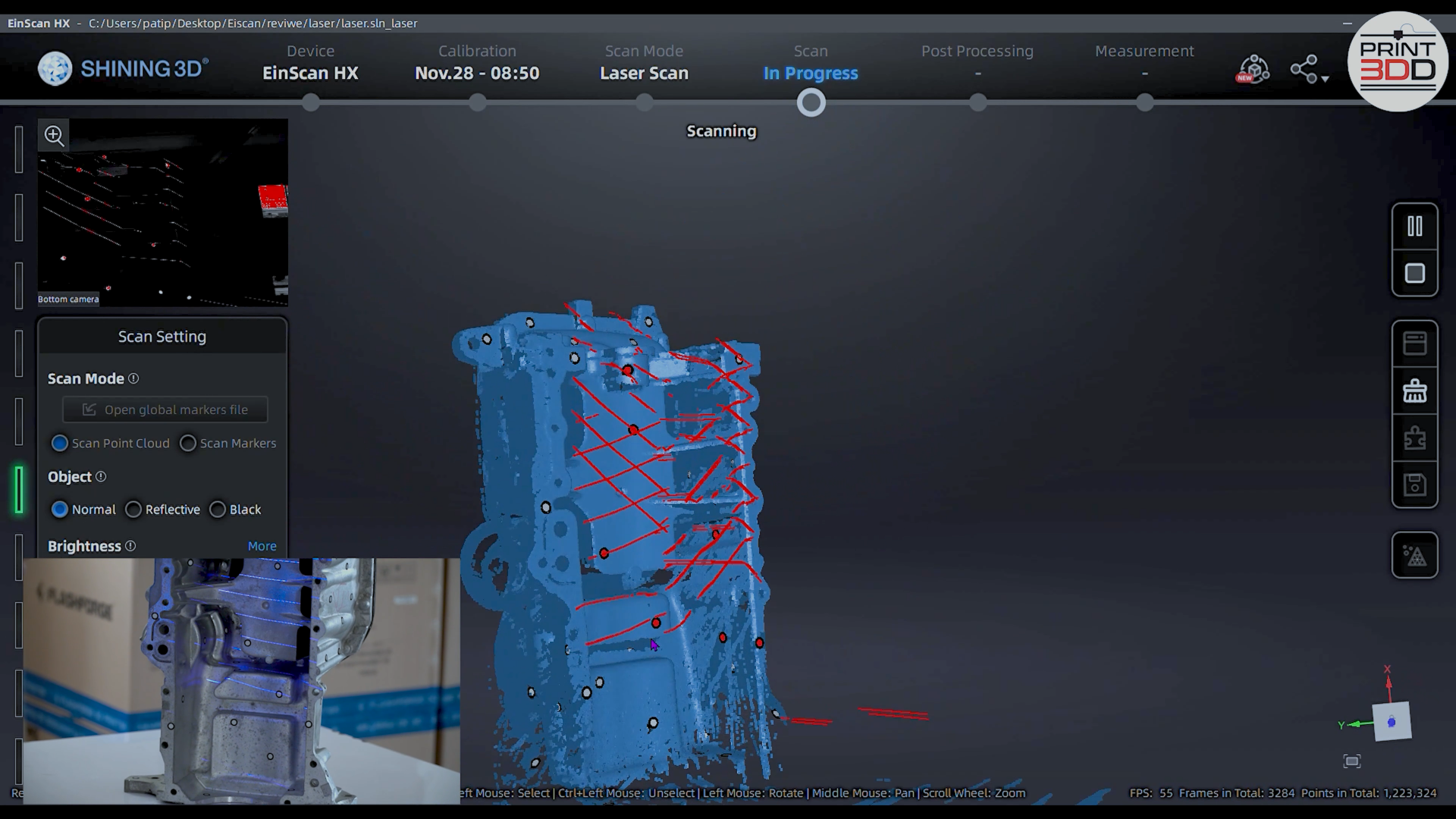

โหมดนี้จะใช้เฉพาะกับงานที่ติดMarkerเท่านั้นแต่ไม่ต้องพ่นสเปรย์แป้ง Laserสามารถจับผิวชิ้นงานได้ดีมากแต่จำเป็นต้องมีจุดอ้างอิงเพราะLaserจะยิงแสงเป็นเส้นแบบตัดไขว้กันไปมาด้วยความเข้มสูงจะเก็บแต่พื้นผิวดังนั้นสีของตัวงานจะไม่ส่งผลกับการสแกนเลยแม้แต่น้อย และยังทำให้EiscanHXสามารถสแกนงานกลางแจ้งได้
การใช้งานในโหมดนี้ง่ายมากหากงานติดMakerมาแล้ว เพียงแค่เลือกโหมด เลือกความละเอียดแล้วสแกนได้เลย

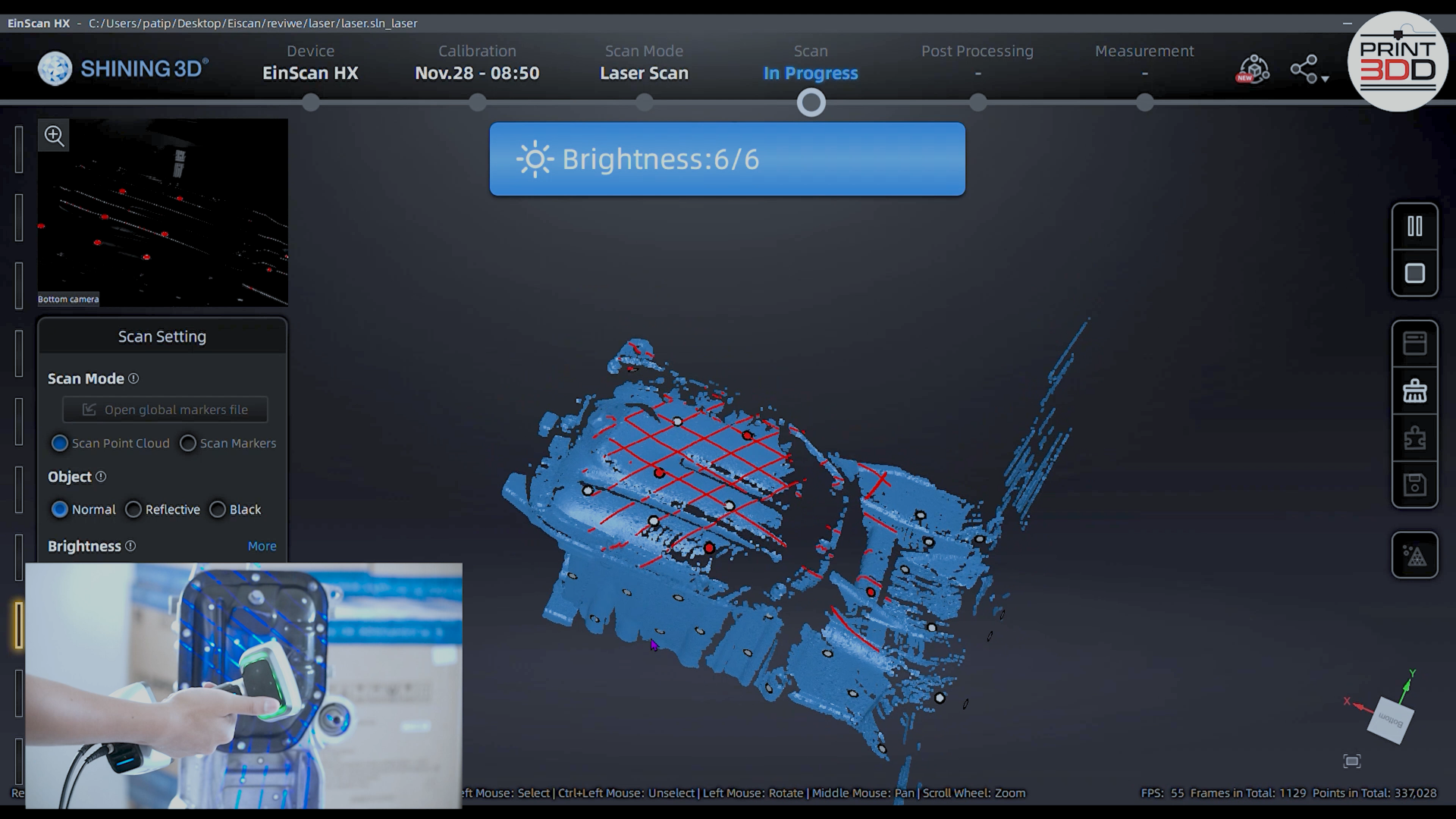

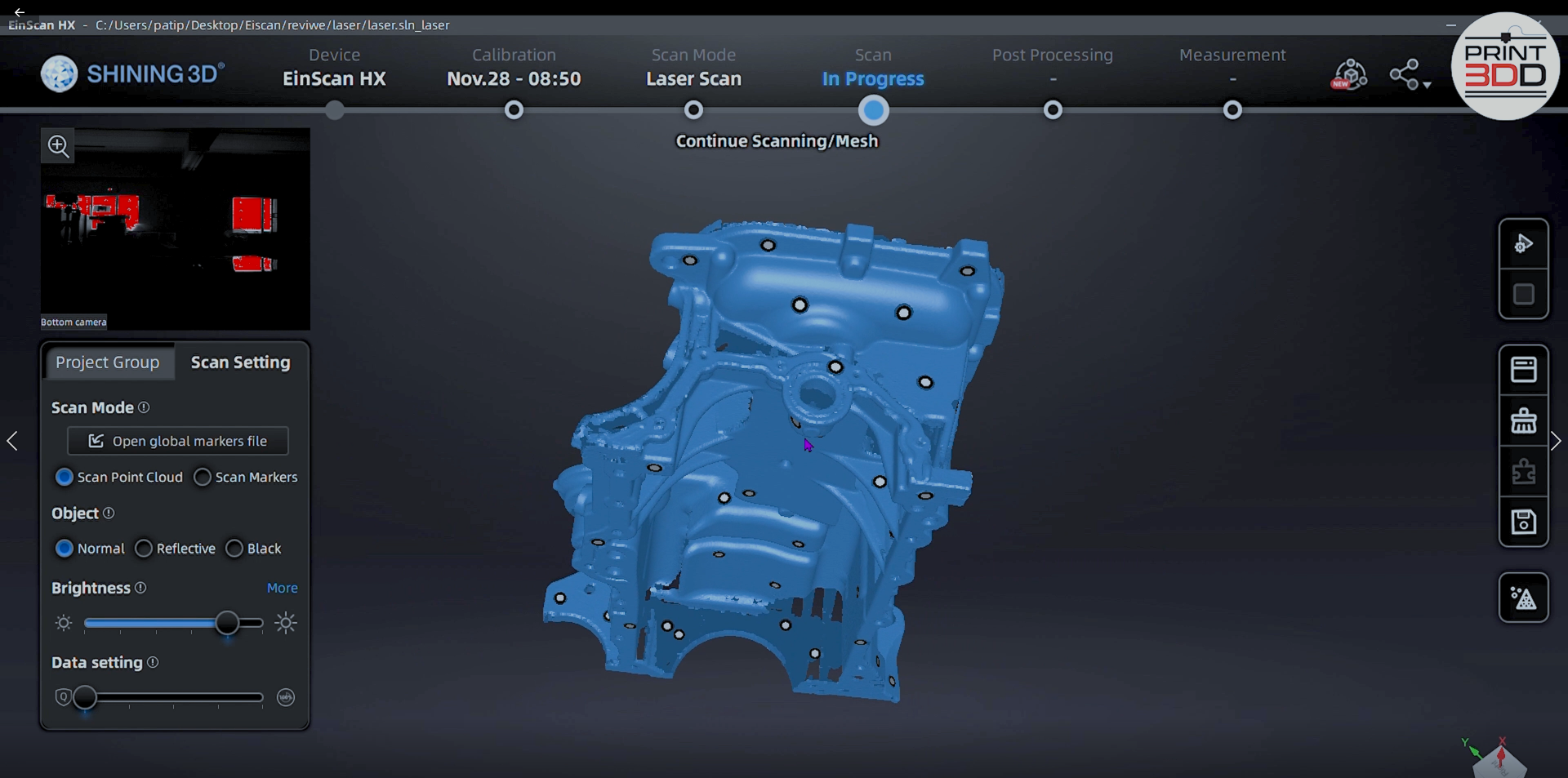

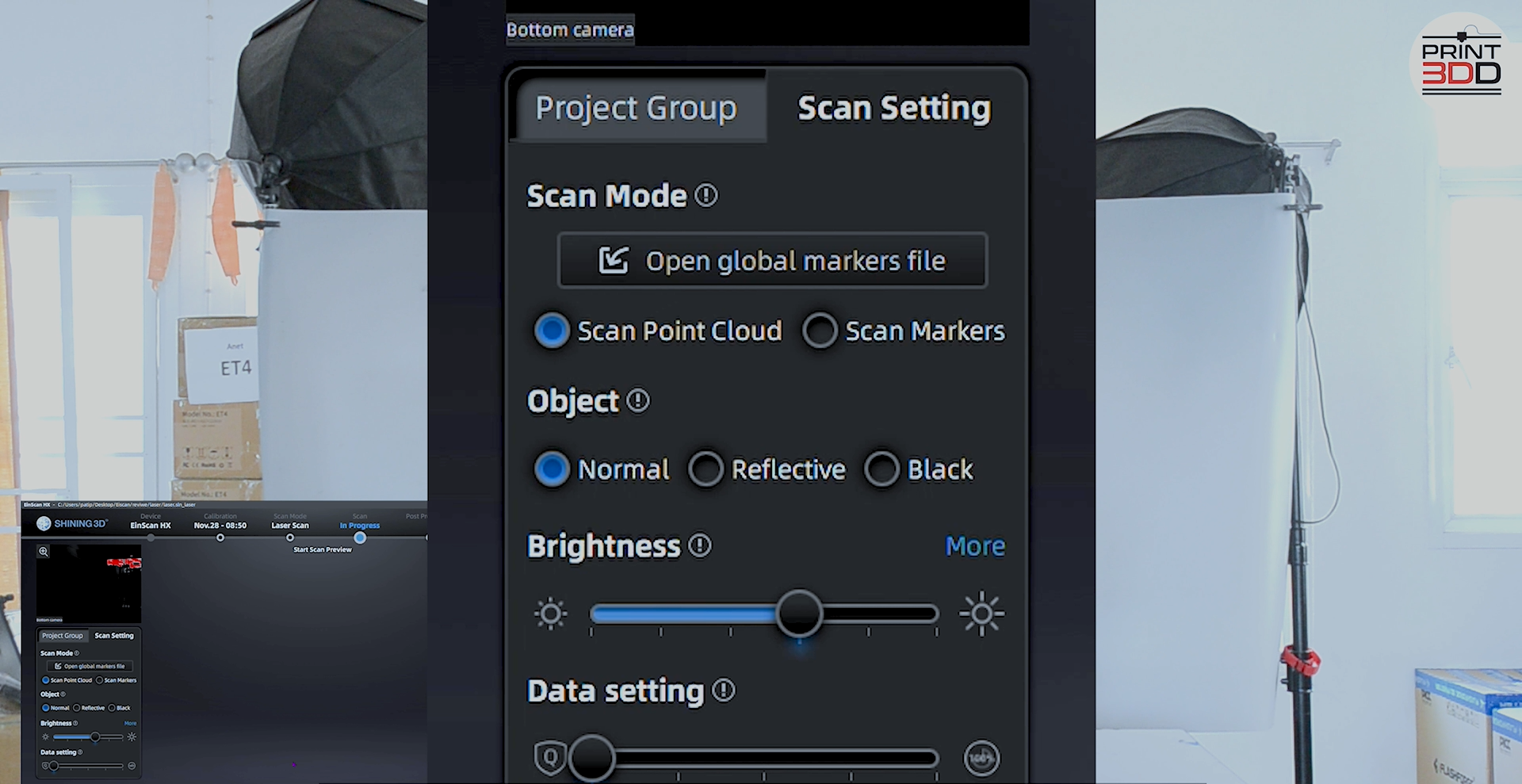

หลังจากที่เข้ามาแล้วก้มีการตั้งค่าเพิ่มเติมให้อีกคือการเลือกว่างานชิ้นนั้นเป็นงานทั่วไป สะท้อนแสง หรือสีดำ(จริงๆไม่เลือกก็สแกนได้นะ แต่ถ้างานเป็นดำหรือสะท้อนแล้วเลือกจะสแกนได้ดีกว่า)
หากงานที่เป็นพื้นผิวที่สแกนได้ยากเช่น ซอกลึกๆ พื้นผิวที่หักมุม จุดพื้นที่ที่ห่างจากmarker ก็สามารถสแกนได้แต่ต้องทำการสแกนให้ละเอียดมากขึ้น

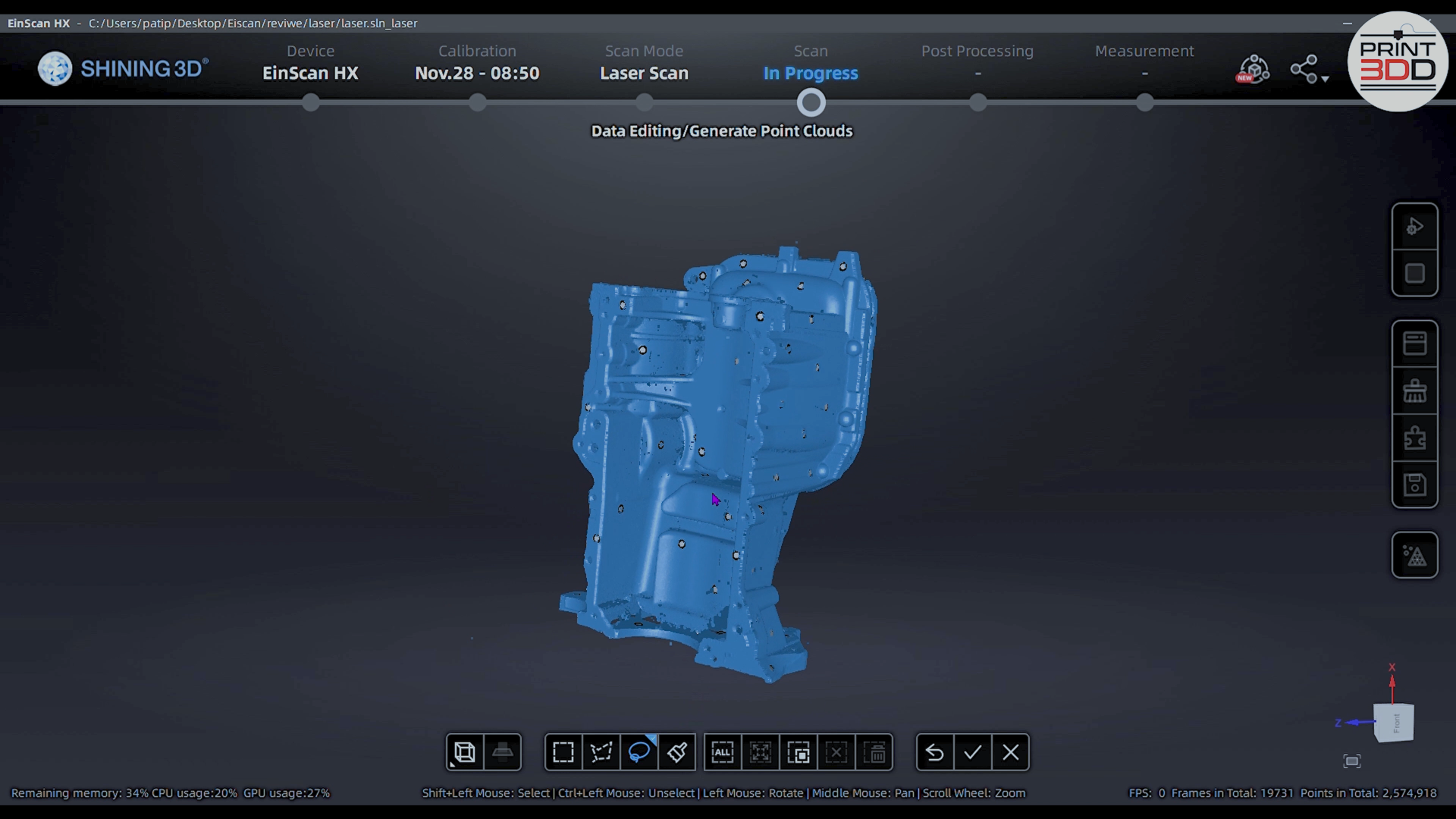

งานเสร็จเรียบร้อย

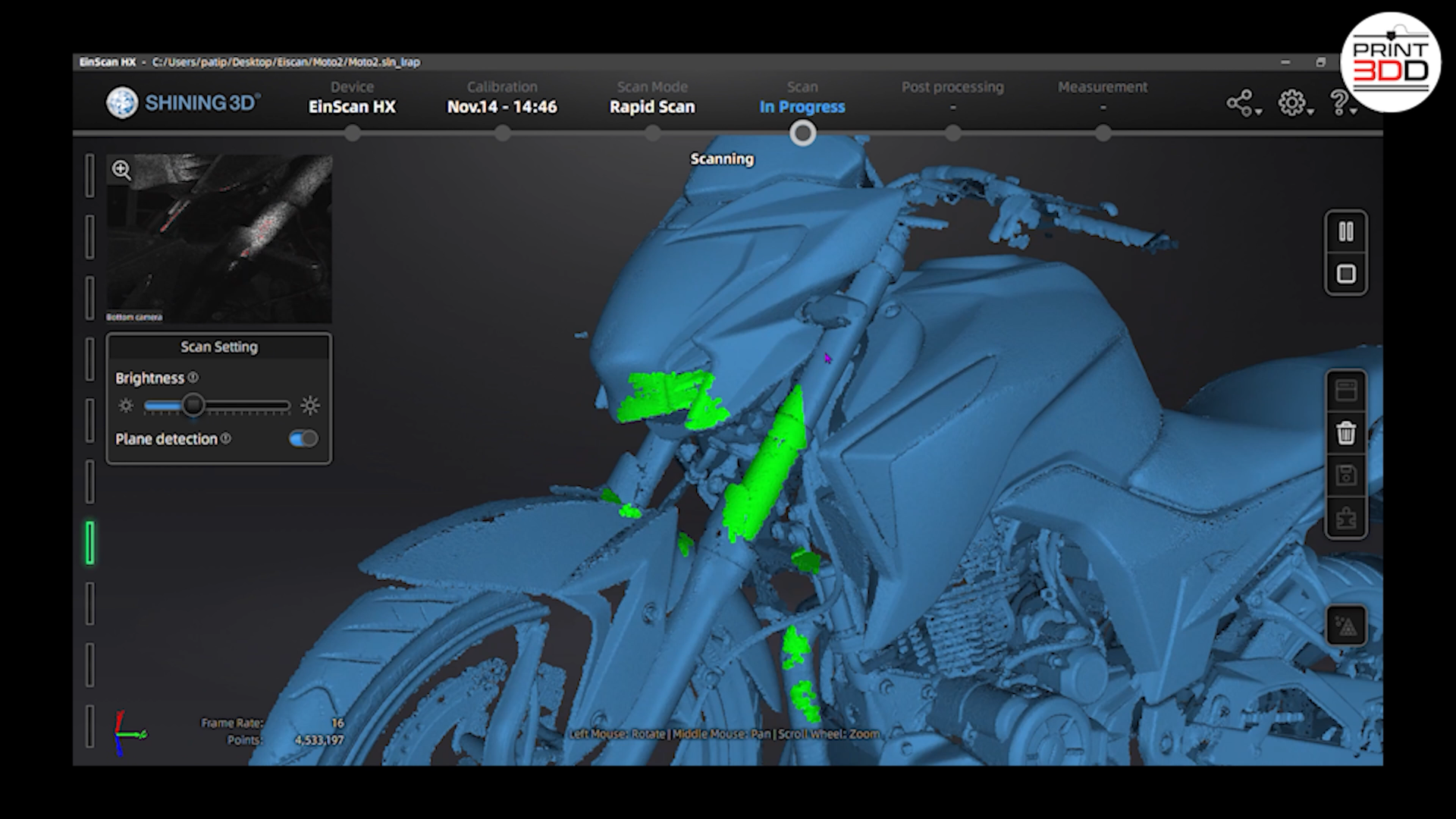

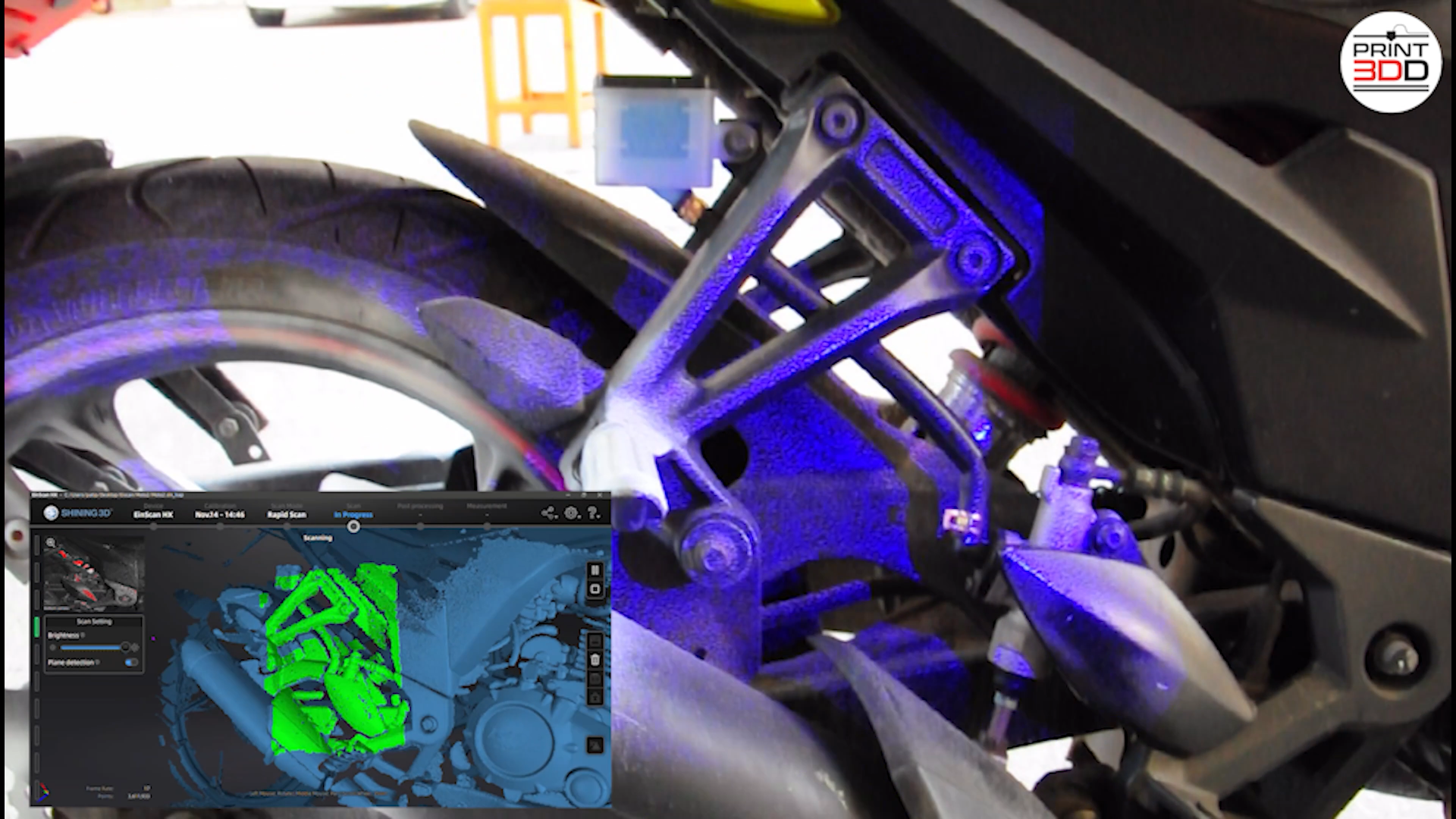

การใช้งานโหมด Rapid Scan
ในโหมดนี้จะมีการทำงานอยู่สองส่วนคือการสแกนแบบ Non-Texture และแบบ Texture

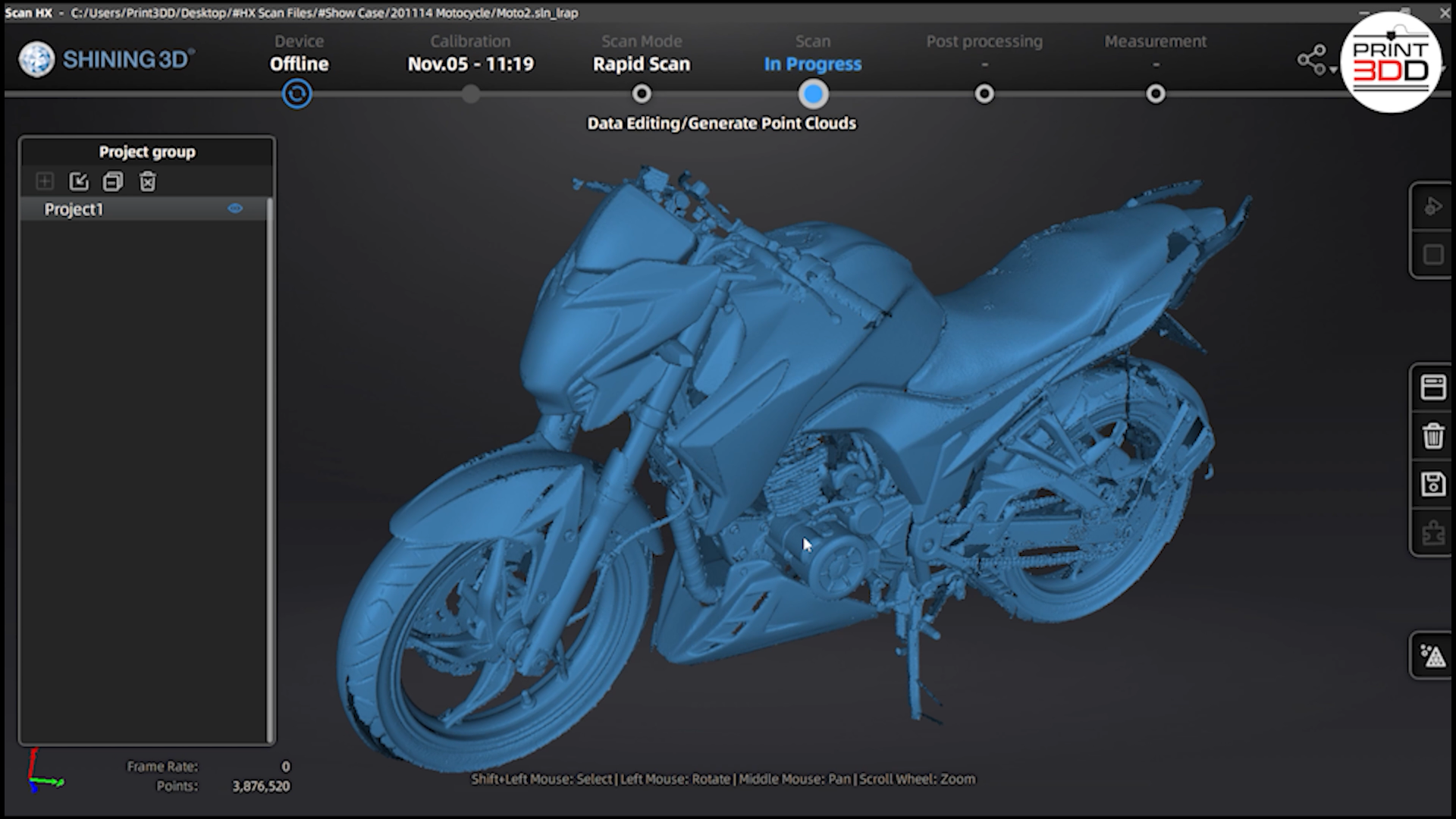

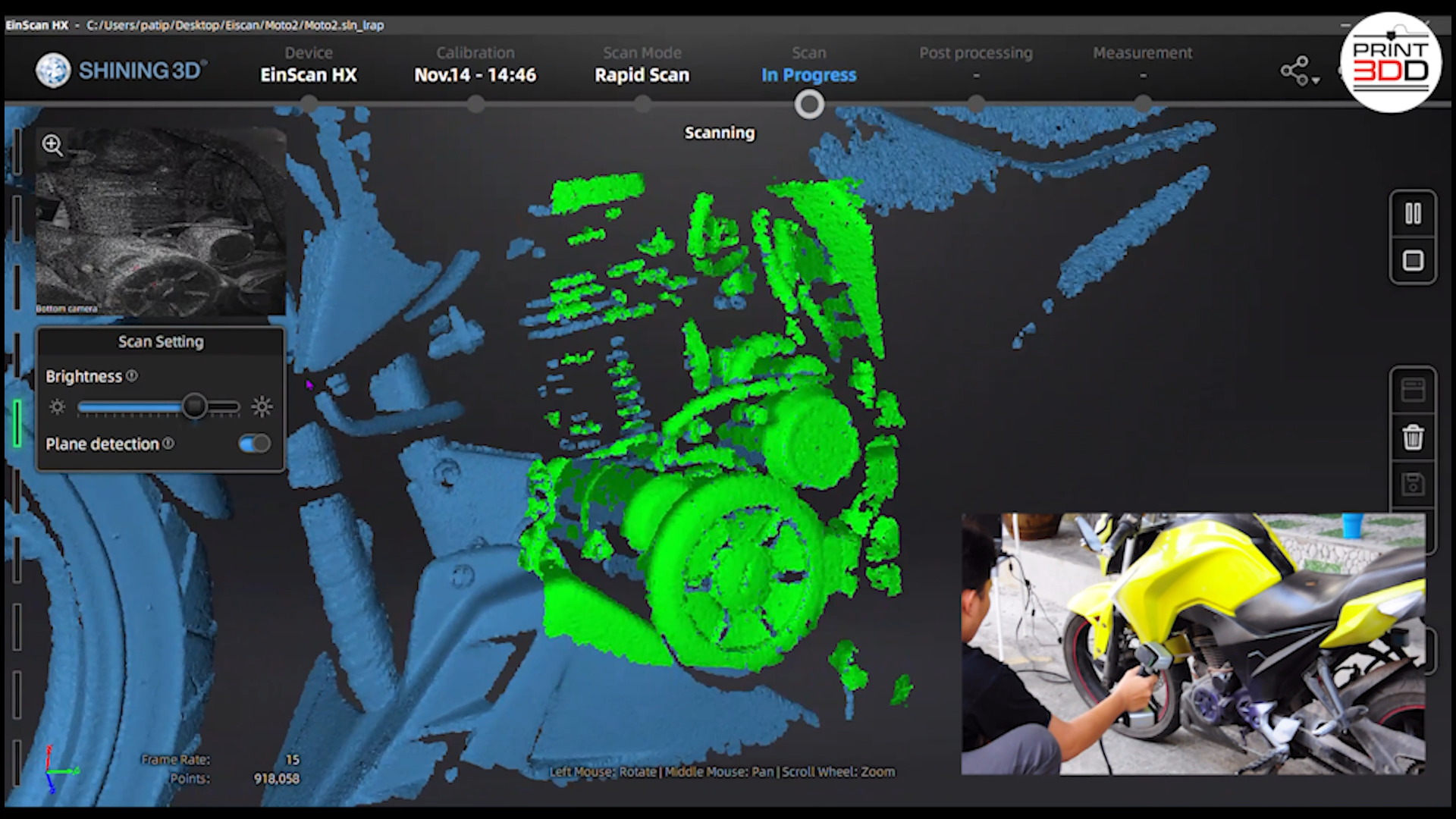

ในส่วนNon-TextureคือการสแกนงานตัวBlue Light LEDสามารถเก็บรายละเอียดได้ดี สแกนได้เร็ว และยังสามารถใช้งานได้หลากหลาย ทั้งกับงานที่มีMarkerและไม่มีก็สามารถสแกนได้ หรือจะเลือกเป็นแบบhybridก็ทำได้เช่นกัน อีกทั้งยังสามารถโดยใช้พื้นผิวเป็นตัวอ้างอิงได้เช่นกัน(Feature) แต่ความละเอียดก็ยังไม่ใกล้เคียงกับLaser Scan

ข้อเสียของRapid scan(ทั้งBlue lightและWhite Light) คือความแม่นยำไม่ได้สูงมากเท่าที่ควรถึงแม้ว่าความละเอียดจากสูงก็ตาม บางครั้งการสแกนงานที่ซับซ้อนหรือมีจุดอ้างอิงน้อยเกินไปด้วยความเร็วที่มากอาจจะทำให้งานเกิดอาการงานซ้อนได้ ซึ่งวิธีแก้คือการลบส่วนที่ซ้อนกันแล้วสแกนจุดนั้นใหม่อีกครั้ง

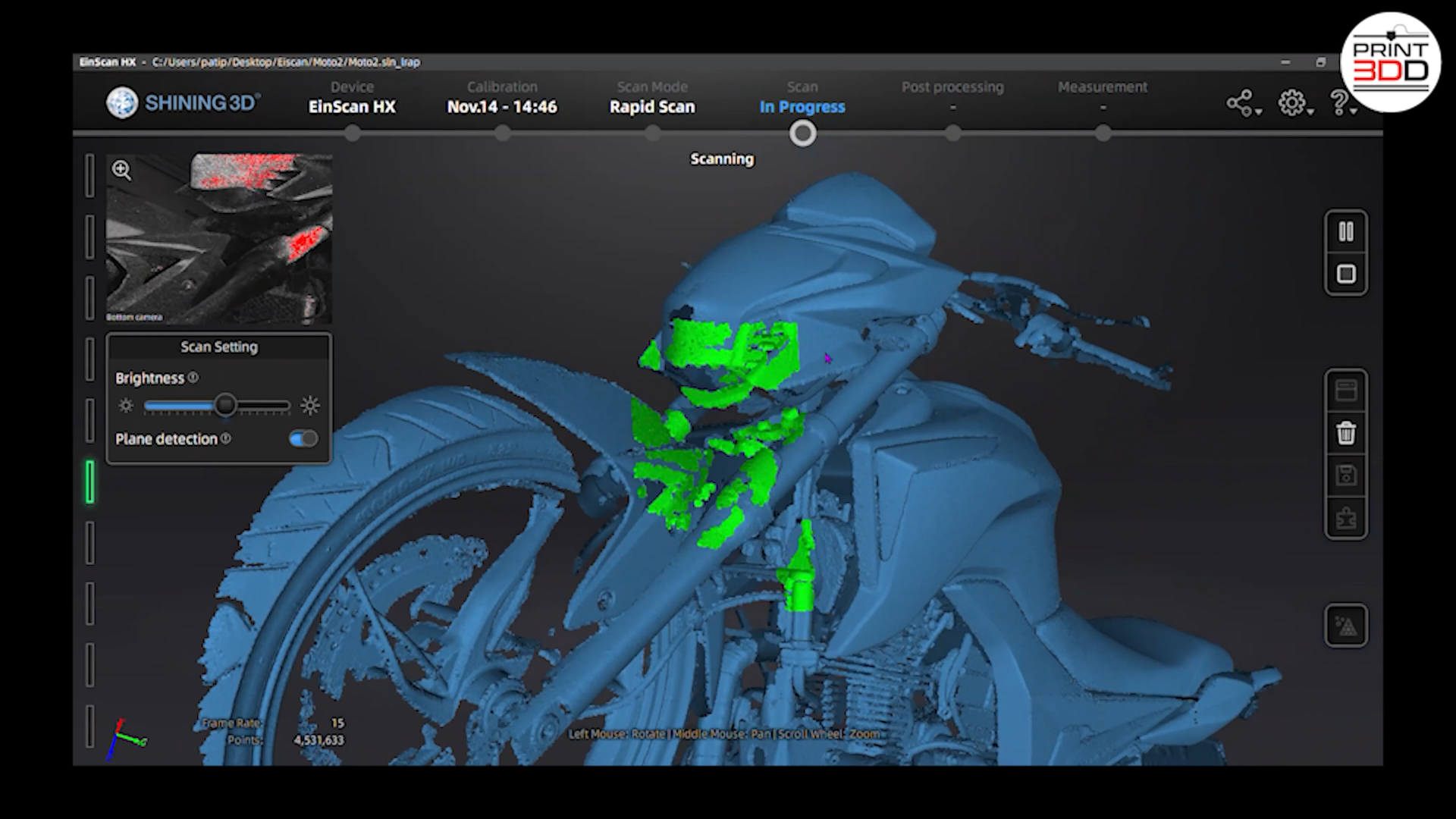

จุดเด่นอีกอย่างของEiscan HXคือโหมด Blue Lightของเครื่องสามารถสแกนงานงานกลางแจ้งได้ค่อนข้างดี และยังสามารถสแกนงานที่มีความมันวาวและงานสีดำได้ดี แต่ระหว่างสแกนั้นผู้ใช้ต้องคอยปรับแสงเรื่อยๆหากตำแหน่งงานเปลี่ยนจากจุดปกติไปจุดที่มีสีดำ

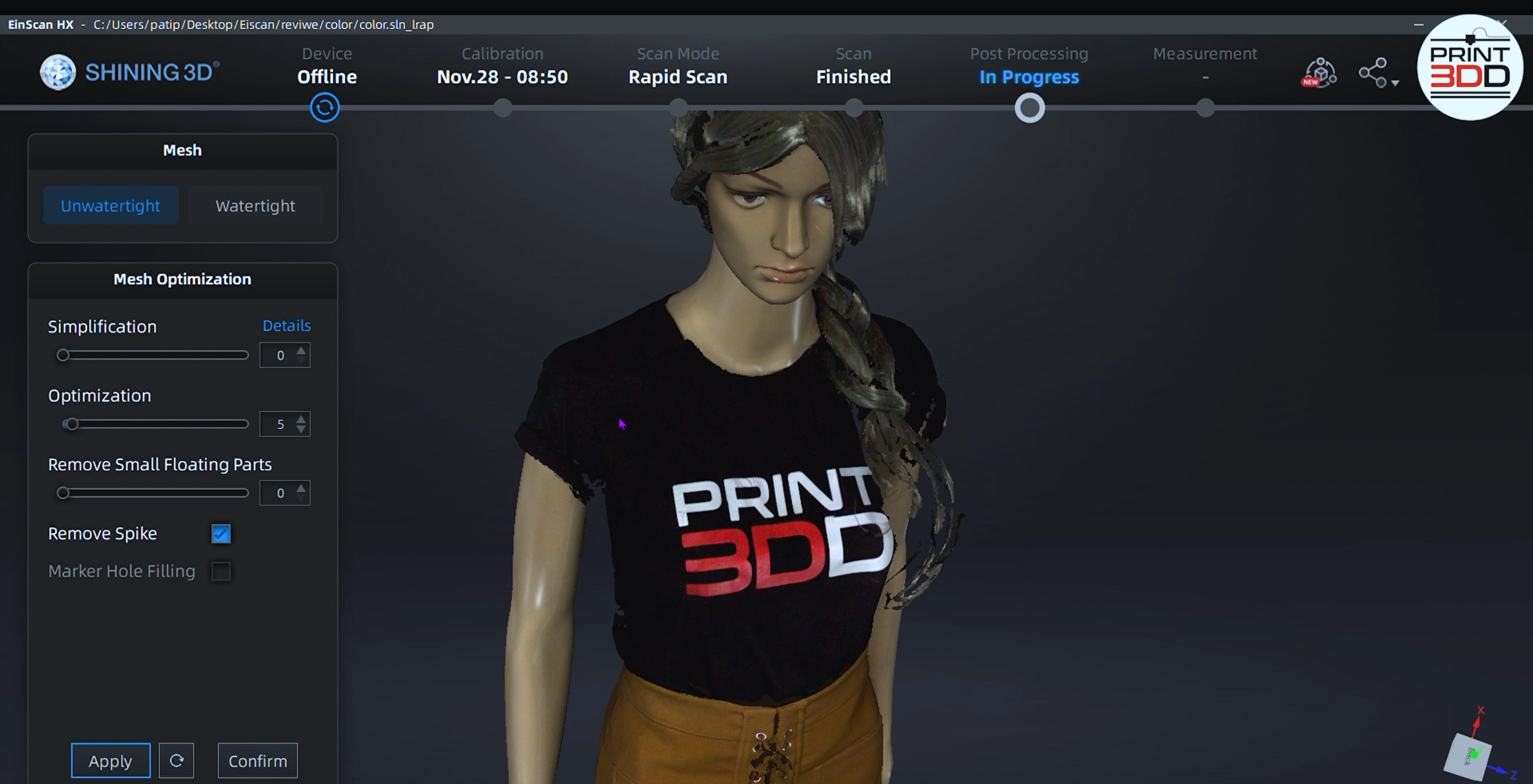

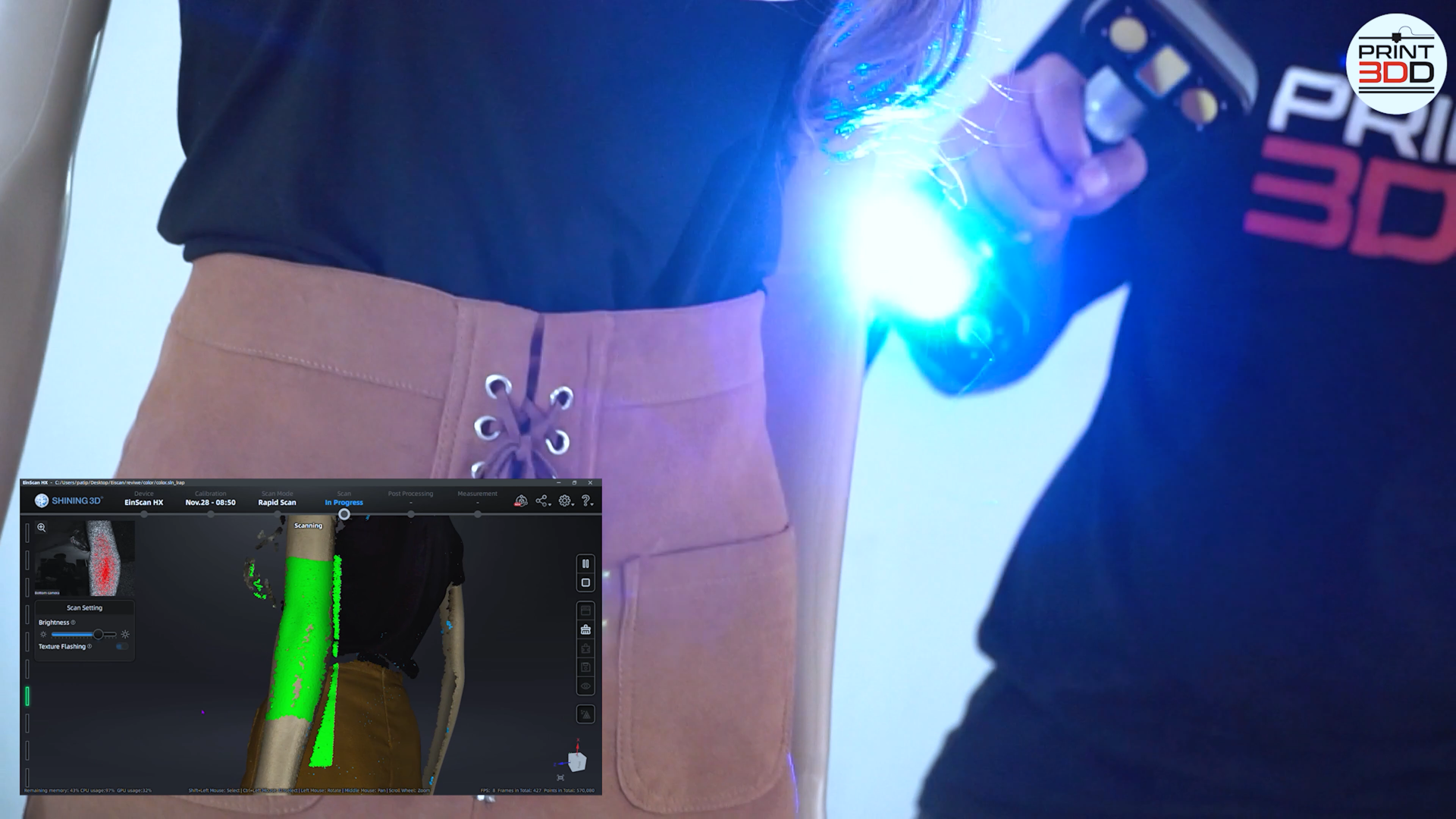

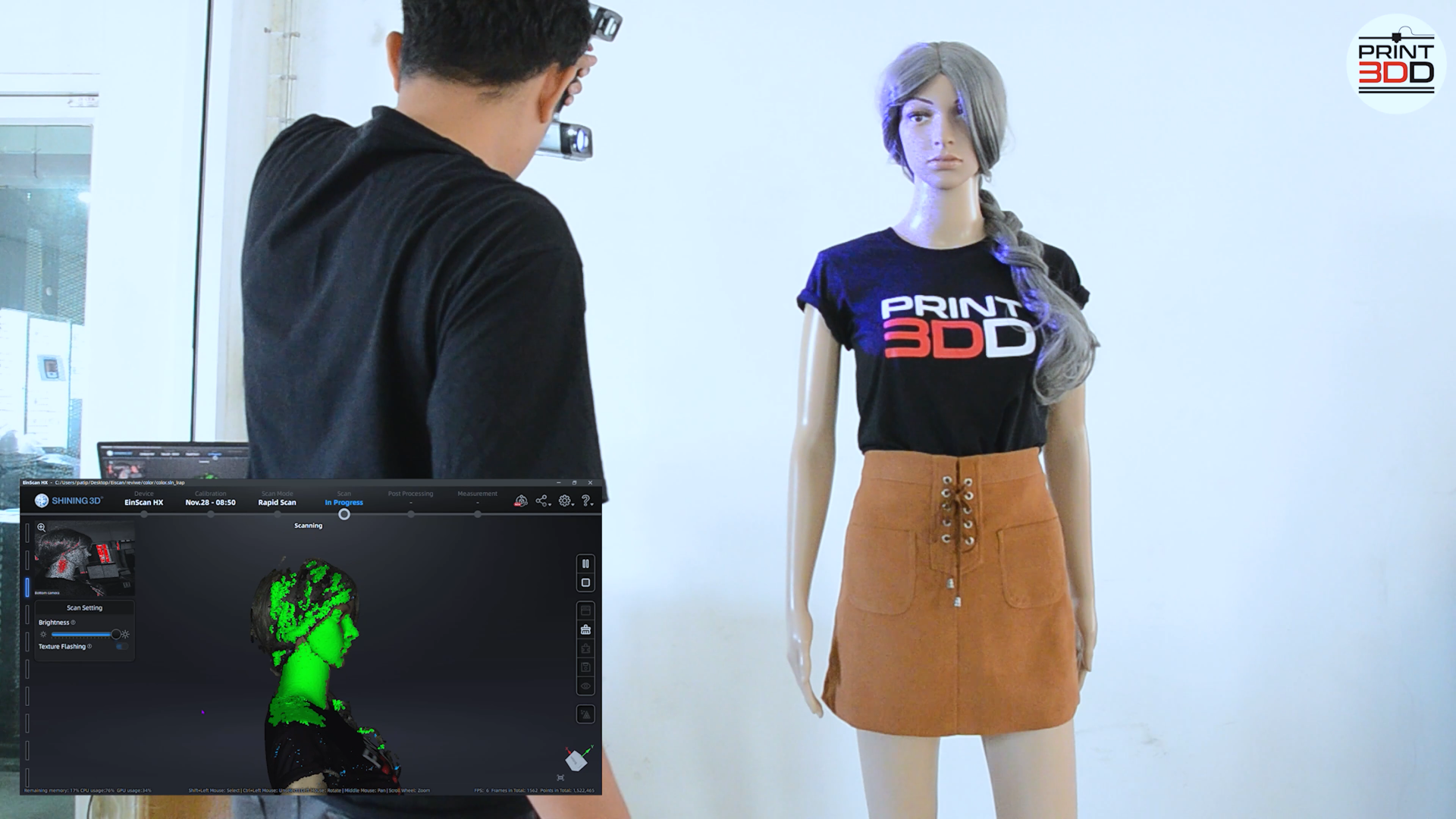

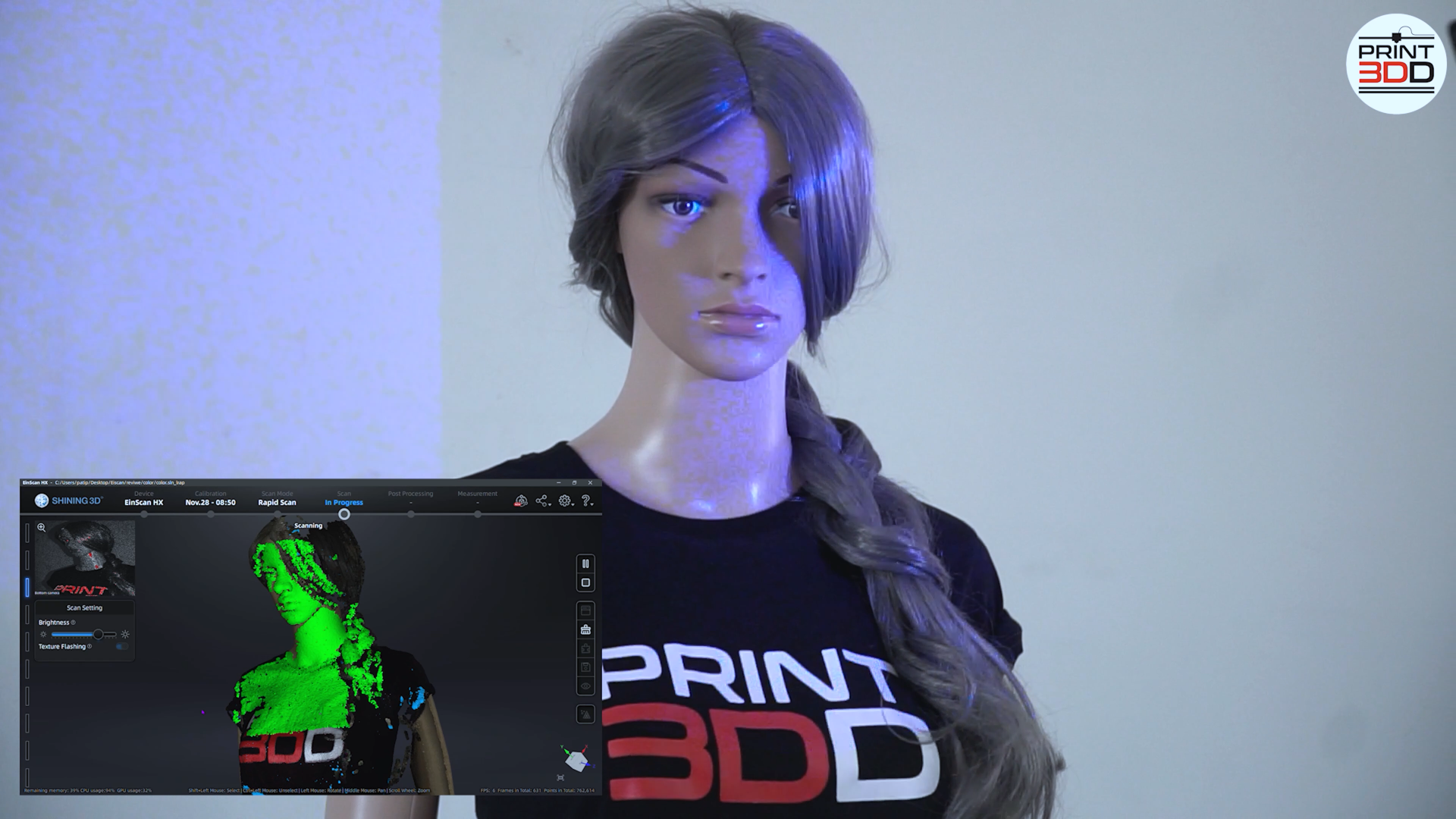

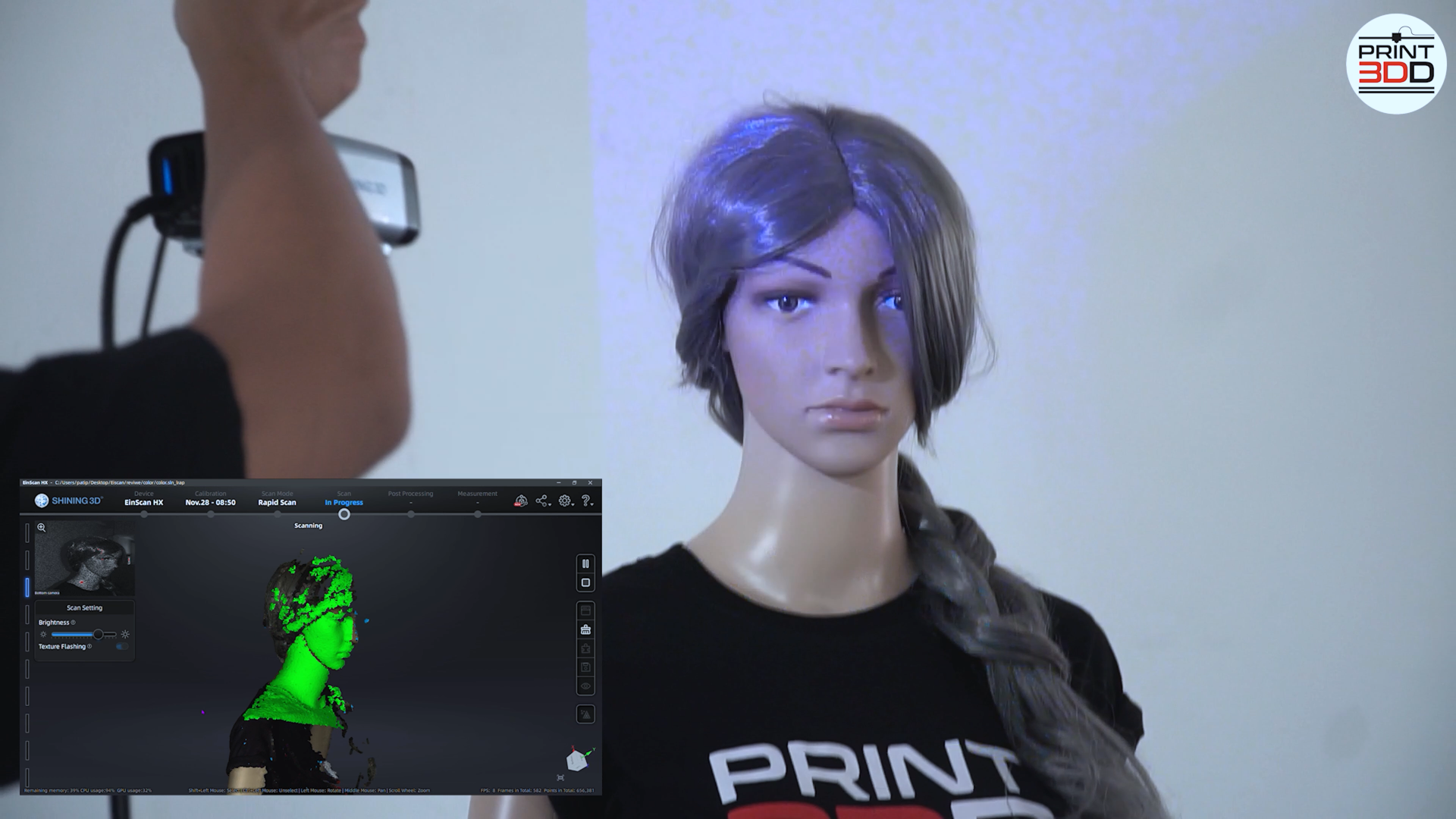

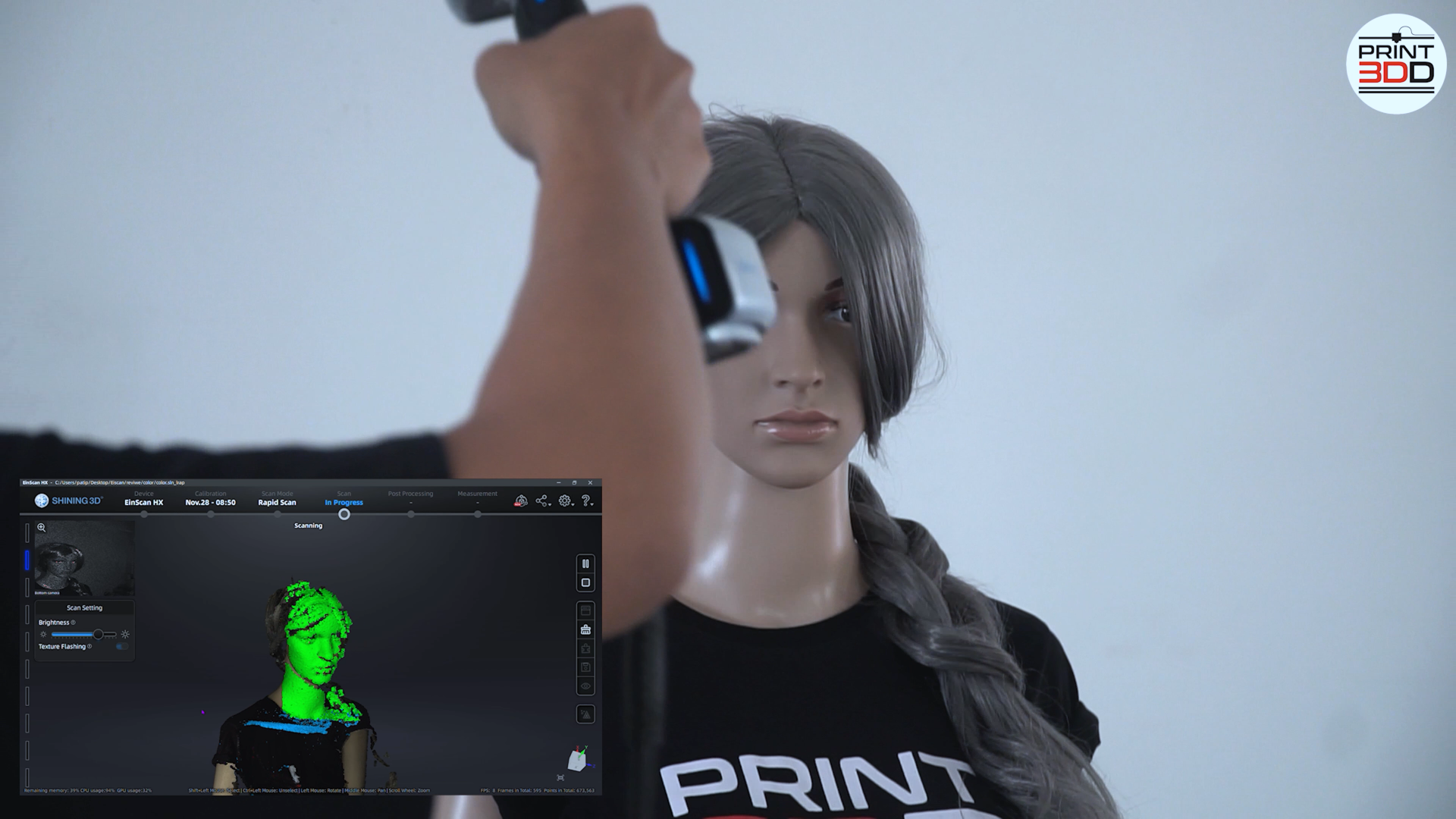

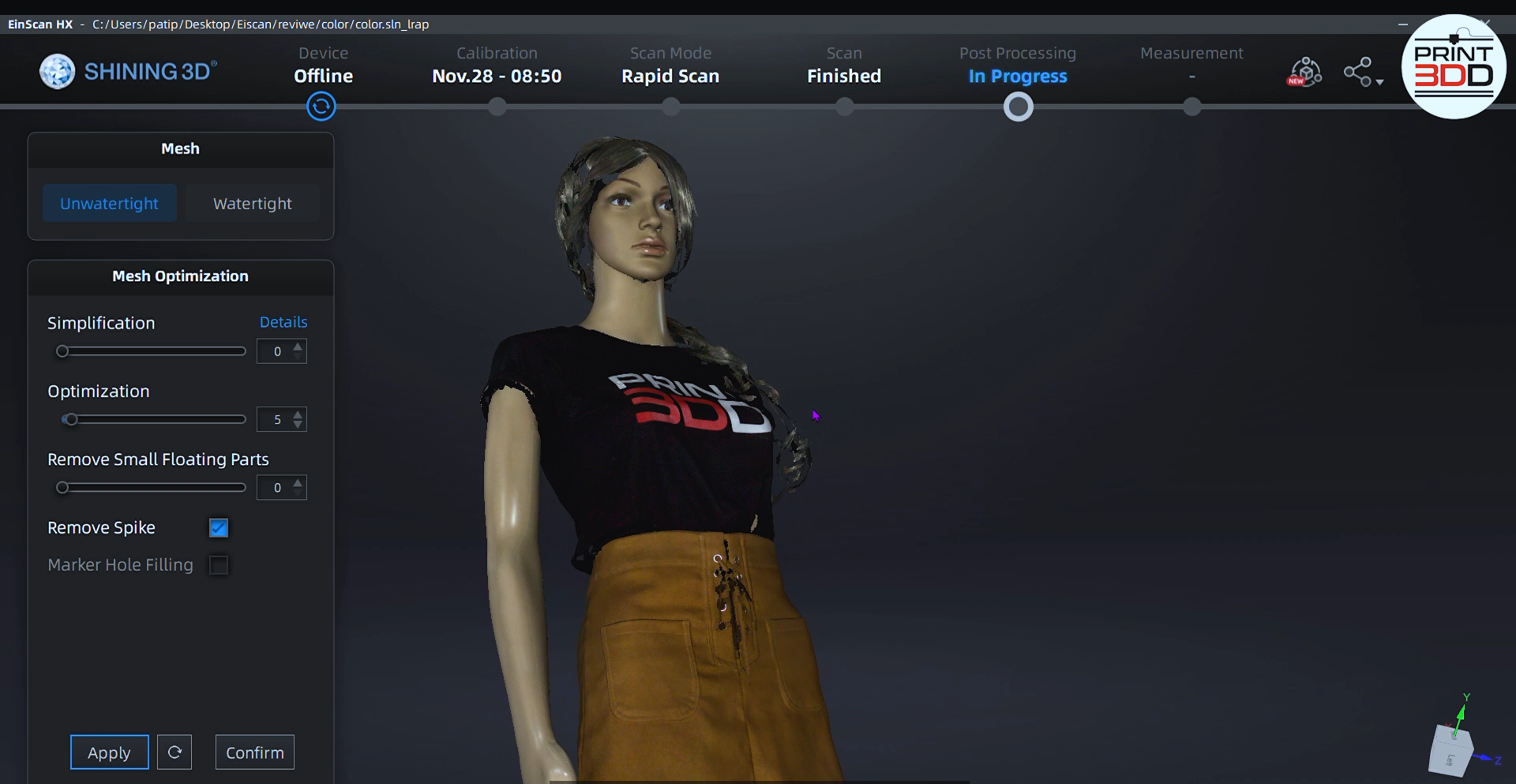

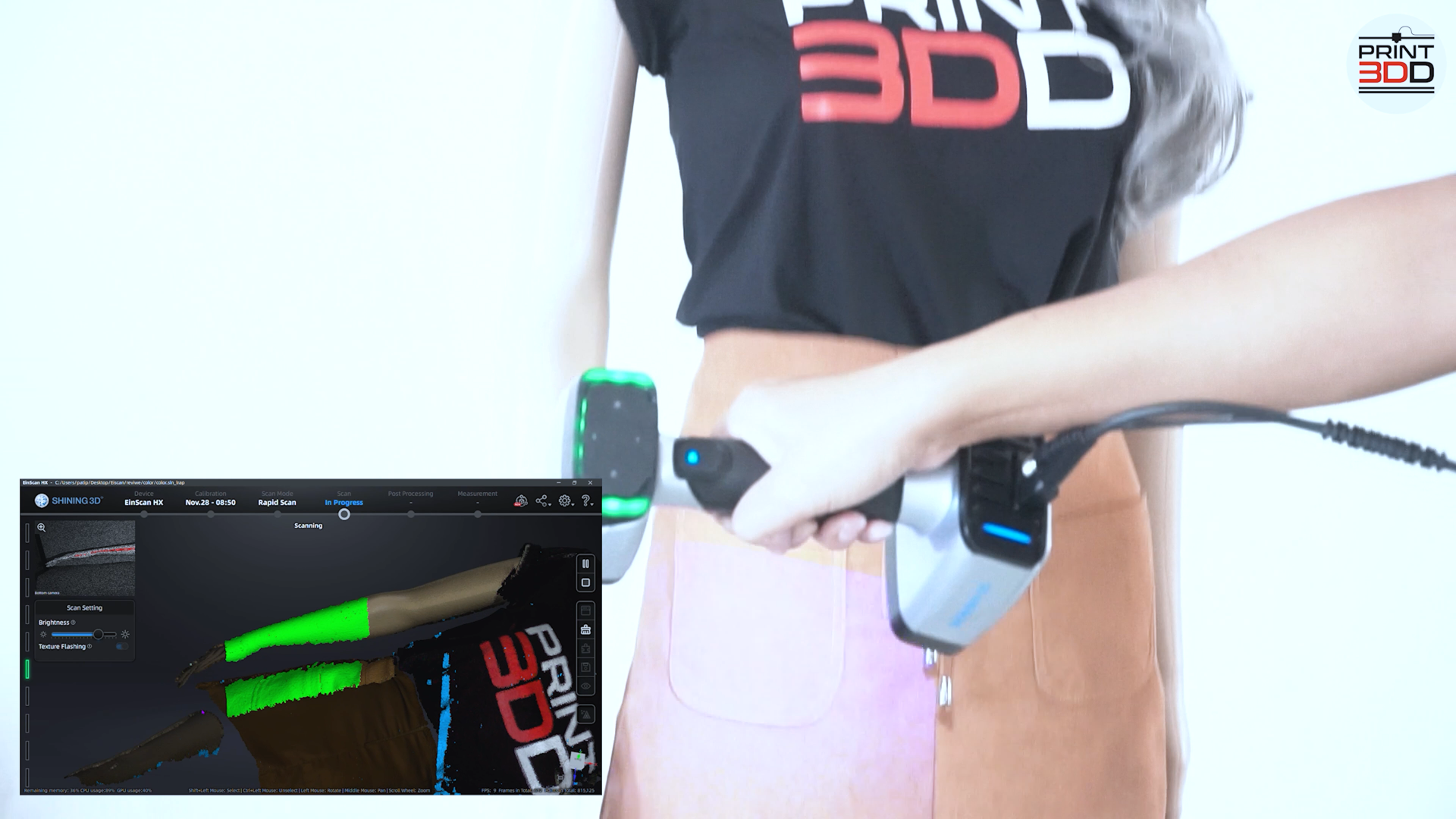

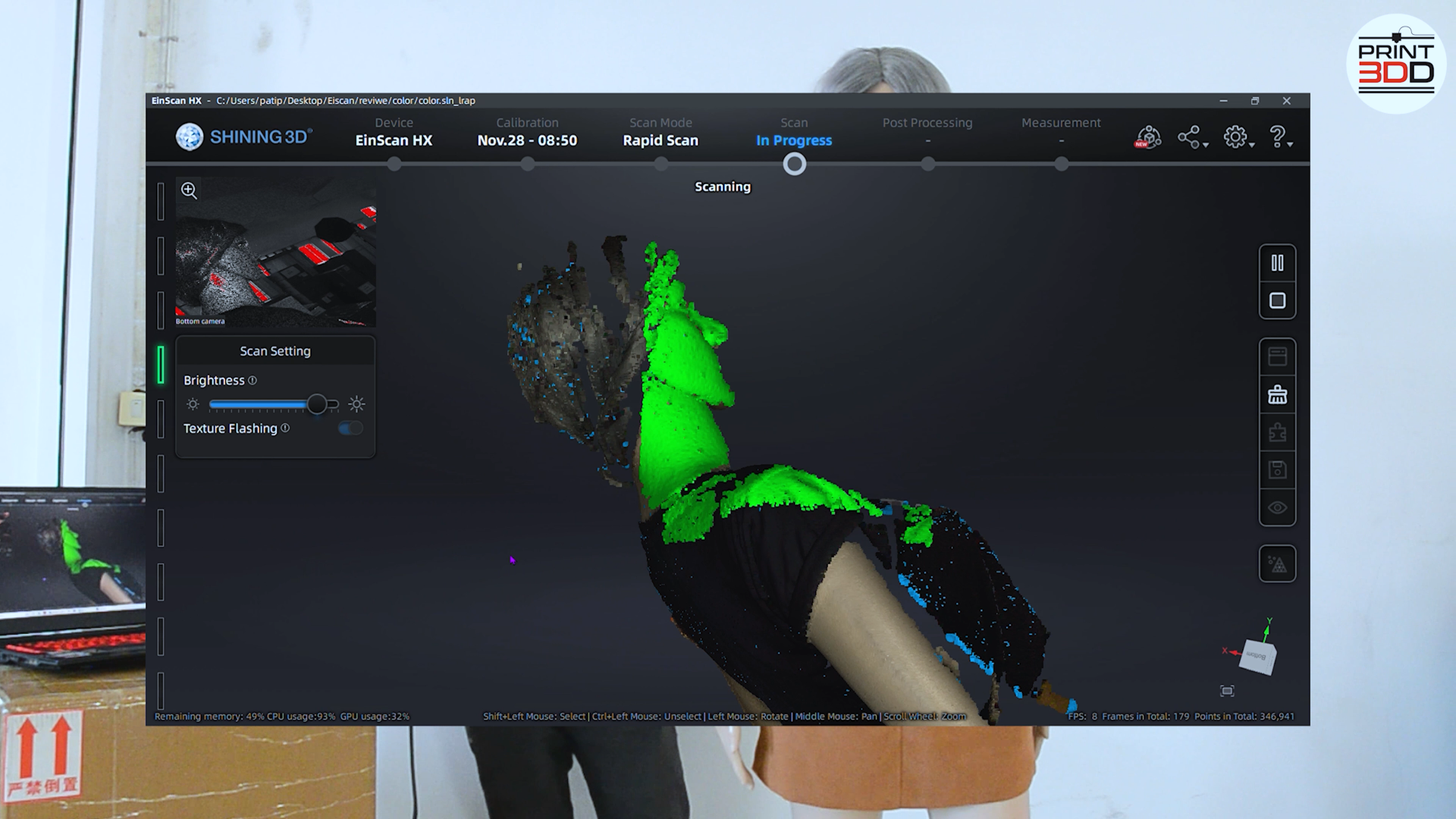

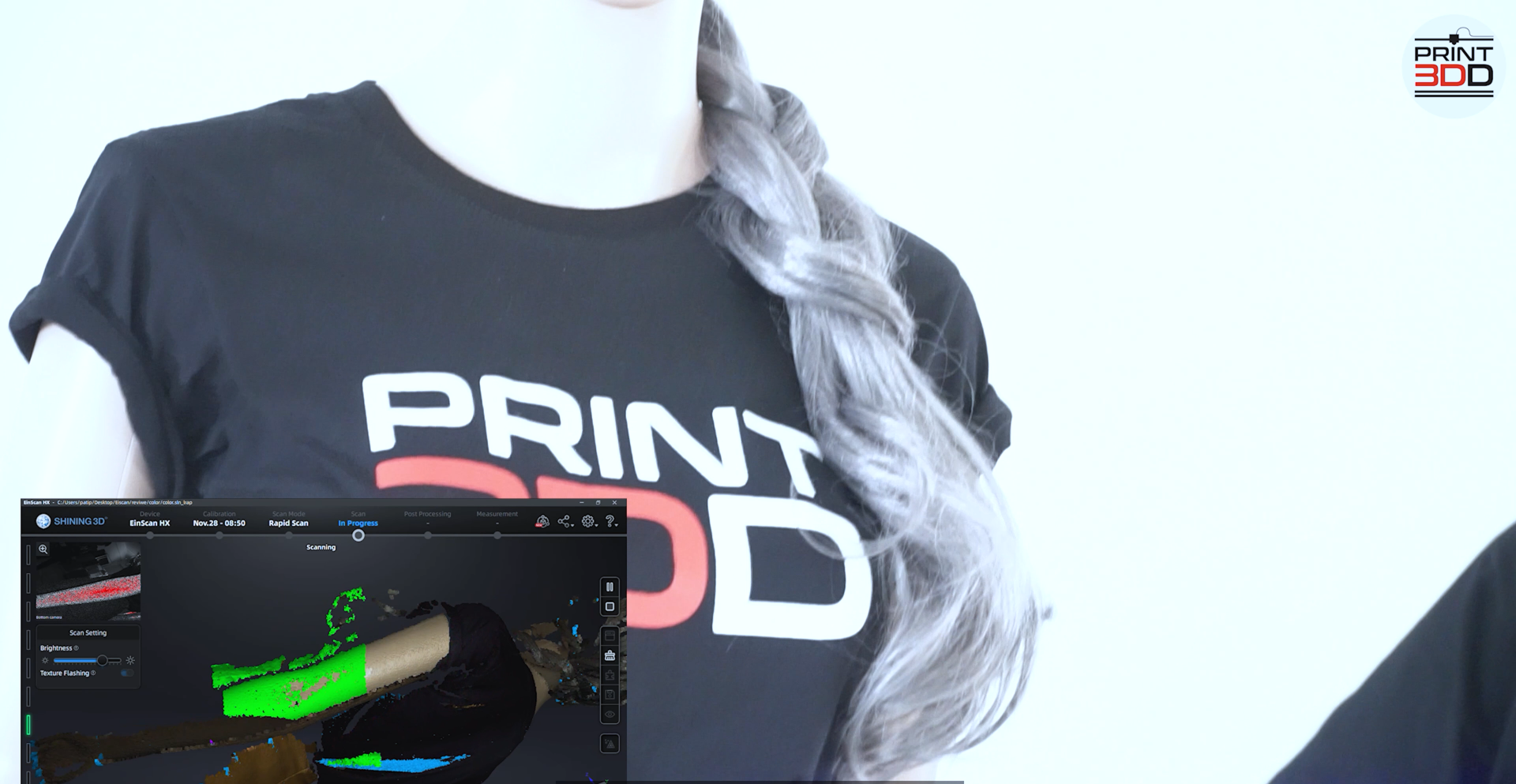

ในส่วนTextureคือการสแกนงานโดยการเก็บสีไปด้วย ในโหมดนี้จะไม่สามารถใช้markerได้ เพราะโปรแกรมจะใช้สีและลักษณะของผิวงานเป็นจุดอ้างอิงแทนเท่านั้น หากติดMarkerเข้ามาจะทำให้เครื่องสแกนเก็บMarkerเข้าไปด้วยและคิดว่าเป็นส่วนหนึ่งของตัวงานจะไม่สามารถลบเฉพาะMarkerออกได้

ด้วยความสามารถของBlue Light LEDของ Einscan HX สามารถสแกนสีได้ในตัวไม่จำเป็นต้องซื้อโมดูลสแกนสีมาต่อเพิ่มแต่อย่างใด และสีที่ได้จะใกล้เคียงความเป็นจริงมาก และEiscan HX สามารถสแกนสีดำได้ จึงสแกนสีดำเก็บเข้ามาได้เช่นกัน

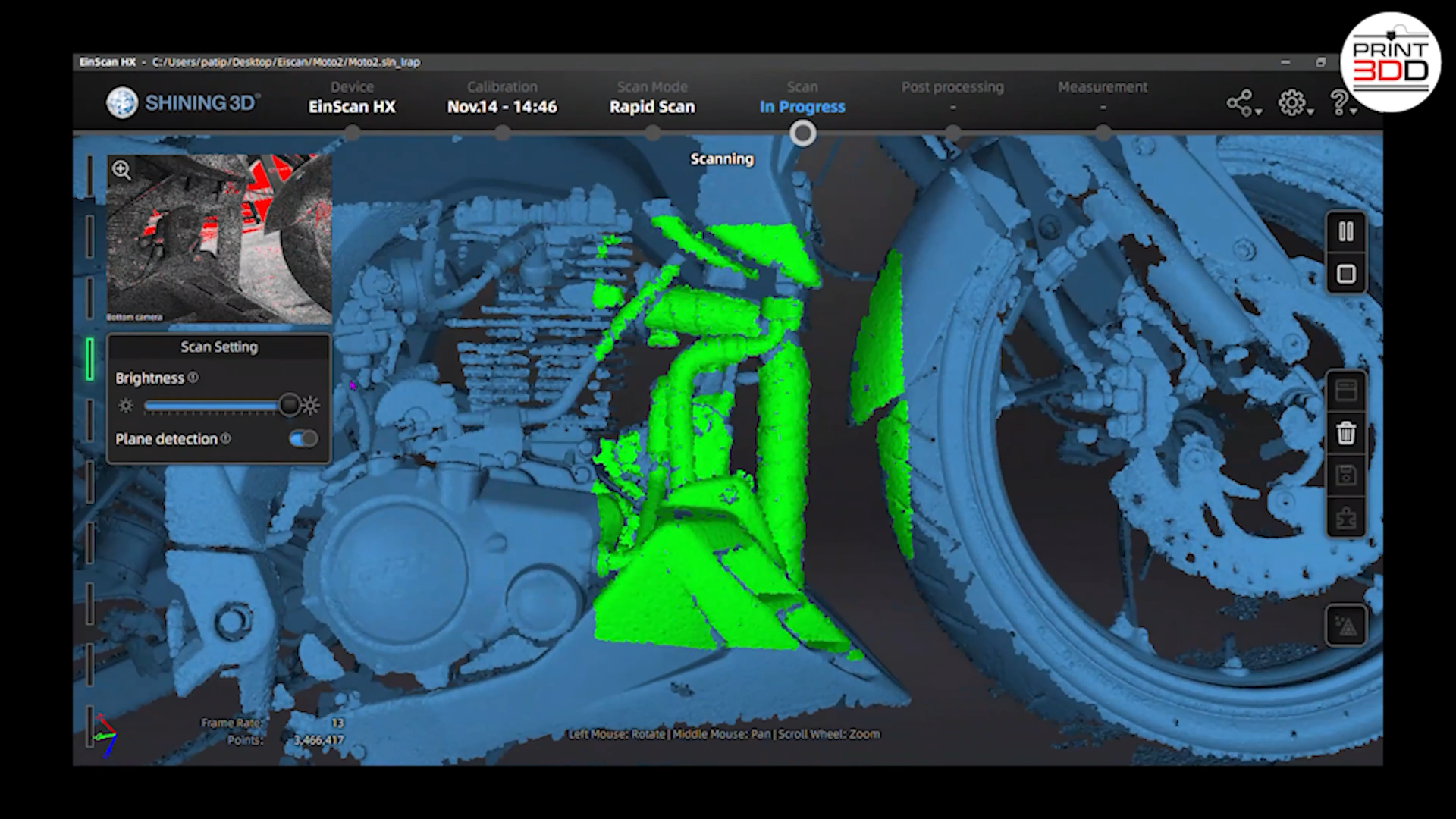

หากสแกนงานที่เป็นสีดำก็ต้องทำการลดแสงของเครื่องสแกนลงไม่งั้นเครื่องจะมองไม่เห็นสีดำ
ในการสแกนไม่สามารถติดMarkerได้ ในส่วนพื้นผิวที่เรียบและมีสีเดียวอาจจะทำได้ยากจึงต้องใช้ทักษะของผู้ใช้ประมาณนึง

สุรุป
Einscan HX ทำงานสแกนได้ค่อนข้างหลากหลายงาน แต่จะเน้นไปทางวิศวกรรมจะทำได้ดีที่สุด กับการสแกนงานที่ไม่ได้ใช้เวลาในการสแกนนานมากนักถือว่าทำได้ดี
จุดเด่น
-มีโหมดLaser Scan สำหรับสแกนงานละเอียดสูง
-Blue light LED สามารถสแกนงานได้หลากหลายมาก ความละเอียดสูง ทั้งแบบติดและไม่ติดMarker
-เป็นHandheld Scannerที่น้ำหนักเบา ทำให้ผู้ใช้ทำงานได้สะดวกมาก
-สแกนสีได้สวย สีใกล้เคียงกับความเป็นจริงมาก
-สแกนได้เร็ว สแกนได้ดีมากกับงานที่มีขนาดใหญ่ สแกนงานกลางแจ้งได้0
ข้อสังเกต
-จะไม่สามารถใช้โหมดFix Scanได้
-งานที่มีขนาดเล็กไม่สารถสแกนได้

หวังว่าEiscan HX จะเป็นตัวเลือกให้ผุ้ที่สแกนงานได้นำไปใช้กันนะครับ
หากยังไม่กล้าตัดสินใจ สามารถมาทดลองใช้ที่หน้าร้านของเราได้นะครับ
