เครื่องสแกน 3D EinScan-Pro สแกนสิ่งประดิษฐ์เพื่อช่วยเก็บเครื่องเคลือบดินเผาราชวงศ์ซ่งด้วยร่างกายดินเหนียวบิด

เครื่องสแกน 3D EinScan-Pro สแกนสิ่งประดิษฐ์เพื่อช่วยเก็บเครื่องเคลือบดินเผาราชวงศ์ซ่งด้วยร่างกายดินเหนียวบิด

ภาพรวม: สตูดิโอศิลปะการพิมพ์ 3 มิติของ Zhang Fei ในระหว่างการฟื้นฟูกระบวนการร่างกายจากเตาเผาเหอหนานแบบบิดเกลียวได้ในยุคราชวงศ์ซ่ง สแกนสิ่งประดิษฐ์ด้วยเครื่องสแกน
3D EinScan-Pro 3D แบบใช้มือถือของ SHINING 3D บนพื้นฐานของข้อมูลที่มีความแม่นยำสูงที่ได้จากการสแกน 3 มิติ ผู้ออกแบบใช้เทคโนโลยีวิศวกรรมย้อนกลับเพื่อสร้าง
แบบจำลอง 3 มิติแบบดิจิทัลสำหรับสิ่งประดิษฐ์ที่เหลือและพิมพ์ออกมาด้วยเครื่องพิมพ์ 3 มิติ และทำการประมวลผลภายหลังเพื่อให้การบูรณะเสร็จสมบูรณ์.

1. การสแกน 3 มิติ
นักออกแบบติดตั้ง EinScan-Pro ไว้บนขาตั้งกล้องเฉพาะ และวางชิ้นส่วนเครื่องเคลือบไว้ตรงกลางของแผ่นเสียง EinScan-Pro ต่อจากนั้น ผู้ออกแบบใช้โหมดการสแกนฟรีแบบคงที่และเลือกความแม่นยำสูงสุด (ความแม่นยำในการสแกน 0.05 มม.) เพื่อสแกนสิ่งประดิษฐ์

·เครื่องเคลือบดินเผาสมัยราชวงศ์ซ่งพร้อมเนื้อดินบิดเบี้ยว
·การสแกนชิ้นส่วนเครื่องเคลือบราชวงศ์ซ่งด้วย EinScan-Pro

หลังจากกระบวนการสแกนอัตโนมัติหลายครั้ง ข้อมูล point cloud ของชิ้นส่วนเครื่องเคลือบจะค่อยๆ ก่อตัวขึ้นในซอฟต์แวร์ที่มาพร้อมกับ EinScan-Pro ด้วยความละเอียดในการสแกนที่สูงของ EinScan-Pro ทำให้รายละเอียดเล็กๆ น้อยๆ เกี่ยวกับลักษณะที่ปรากฏและส่วนของสิ่งประดิษฐ์ได้รับการเก็บรักษาไว้ หลังจากการสแกนเสร็จสิ้น ผู้ออกแบบจะแปลงข้อมูล point cloud เป็นข้อมูลสามเหลี่ยมในซอฟต์แวร์ ในระหว่างกระบวนการแปลง ผู้ออกแบบจะเลือกค่า “แบบจำลองอย่างง่าย” เป็น 100 เพื่อรักษารายละเอียดทั้งหมดของแบบจำลอง หลังจากการแปลงเสร็จสิ้น ข้อมูลจะถูกส่งออกและบันทึกเป็นไฟล์ stl และ obj

·หลังจากการสแกน 3D เสร็จสิ้น ข้อมูล 3D ที่มีรายละเอียดมากมายจะได้รับ

·หลังจากการสแกน 3D เสร็จสิ้น ข้อมูล 3D ที่มีรายละเอียดมากมายจะได้รับ

2. ออกแบบ
ผู้ออกแบบจะนำเข้าไฟล์ obj ที่ได้รับจากการสแกนไปยัง Zbrunsh เนื่องจากจำนวนใบหน้าของโมเดลที่สแกนออกมาเป็นจำนวนมาก ซอฟต์แวร์ 3D จำนวนมากจึงไม่สามารถรับมือกับสถานการณ์นี้ได้ ในขณะที่ Zbrush สามารถทนต่อได้ ไฟล์ Stl ยังสามารถนำเข้าไปยัง zbrush ได้ แต่ขนาดมักจะเล็กลงหลังจากส่งออก ดังนั้นผู้ออกแบบจึงตัดสินใจใช้ zbrush เพื่อแก้ไขไฟล์ obj โดยตรง

แปรงเท็กซ์เจอร์ของตัวเครื่องแบบหมุนได้ซึ่งสร้างขึ้นเป็นพิเศษในซอฟต์แวร์ช่วยให้สามารถตัดแต่งรอยต่อระหว่างสิ่งประดิษฐ์และส่วนการบูรณะได้เป็นอย่างดี สุดท้าย การดำเนินการบูลีนถูกสร้างขึ้นเพื่อให้ได้แบบจำลองที่สมบูรณ์ของส่วนการบูรณะขั้นสุดท้าย

·ผู้ออกแบบจะคืนค่าส่วนที่เหลือของสิ่งประดิษฐ์ในซอฟต์แวร์สร้างแบบจำลอง 3 มิติ Zbrush

3. การพิมพ์และหลังการประมวลผล
ผู้ออกแบบส่งออกแบบจำลองที่ซ่อมแซมแล้วส่งไปยังซอฟต์แวร์แบ่งเครื่องพิมพ์เพื่อดำเนินการพิมพ์ เครื่องพิมพ์ 3 มิติ หลังจากทำงานนานกว่า 10 ชั่วโมง จะพิมพ์ส่วนการบูรณะของสิ่งประดิษฐ์ออกมา

·ส่วนการฟื้นฟูสิ่งประดิษฐ์ระหว่างการพิมพ์

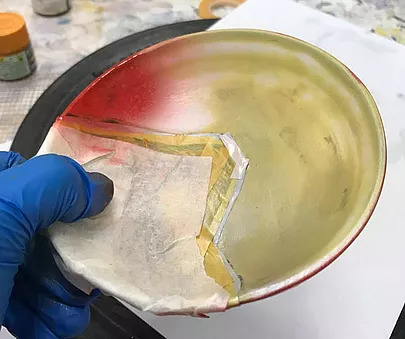

·หลังการประมวลผลส่วนที่พิมพ์ออกมาเรียกคืน
·การบูรณะโบราณวัตถุเครื่องเคลือบดินเผาสมัยราชวงศ์ซ่ง

·การบูรณะโบราณวัตถุเครื่องเคลือบดินเผาสมัยราชวงศ์ซ่ง- โปรไฟล์ลูกค้า –
Zhang Fei 3D Print art studio เป็นสตูดิโอที่สร้างขึ้นเองตามธรรมชาติโดยคณาจารย์และนักศึกษาใน College of Art & Design ของมหาวิทยาลัยเทคโนโลยีปักกิ่ง ระหว่างการสำรวจศิลปะ ครูและนักเรียนใช้วิธีการพิมพ์ 3 มิติที่ล้ำสมัยที่สุด ผสมผสานวิทยาศาสตร์และเทคโนโลยีเข้ากับศิลปะอย่างรอบคอบ และพยายามสร้างสรรค์ผลงานต่างๆ ที่เป็นไปได้ต่อไป ในปีที่ผ่านมา พวกเขาเริ่มต้นจากความเชี่ยวชาญด้านการออกแบบและแอนิเมชั่น และค่อยๆ ก้าวเข้าสู่อุตสาหกรรมศิลปะและการออกแบบที่เกี่ยวข้อง และพยายามอย่างมากที่จะมอบความสะดวกสบายของเทคโนโลยีใหม่อย่างเต็มที่ วิธีการทางเทคนิคใหม่สามารถกำหนดนักออกแบบให้เป็นอิสระจากการเรียนรู้เทคโนโลยีการประมวลผลที่ซับซ้อน เพื่อให้การออกแบบข้ามพรมแดนเป็นจริง
