เวลาทำงานลดลงด้วย Outline Drawing

เวลาทำงานลดลงด้วย Outline Drawing

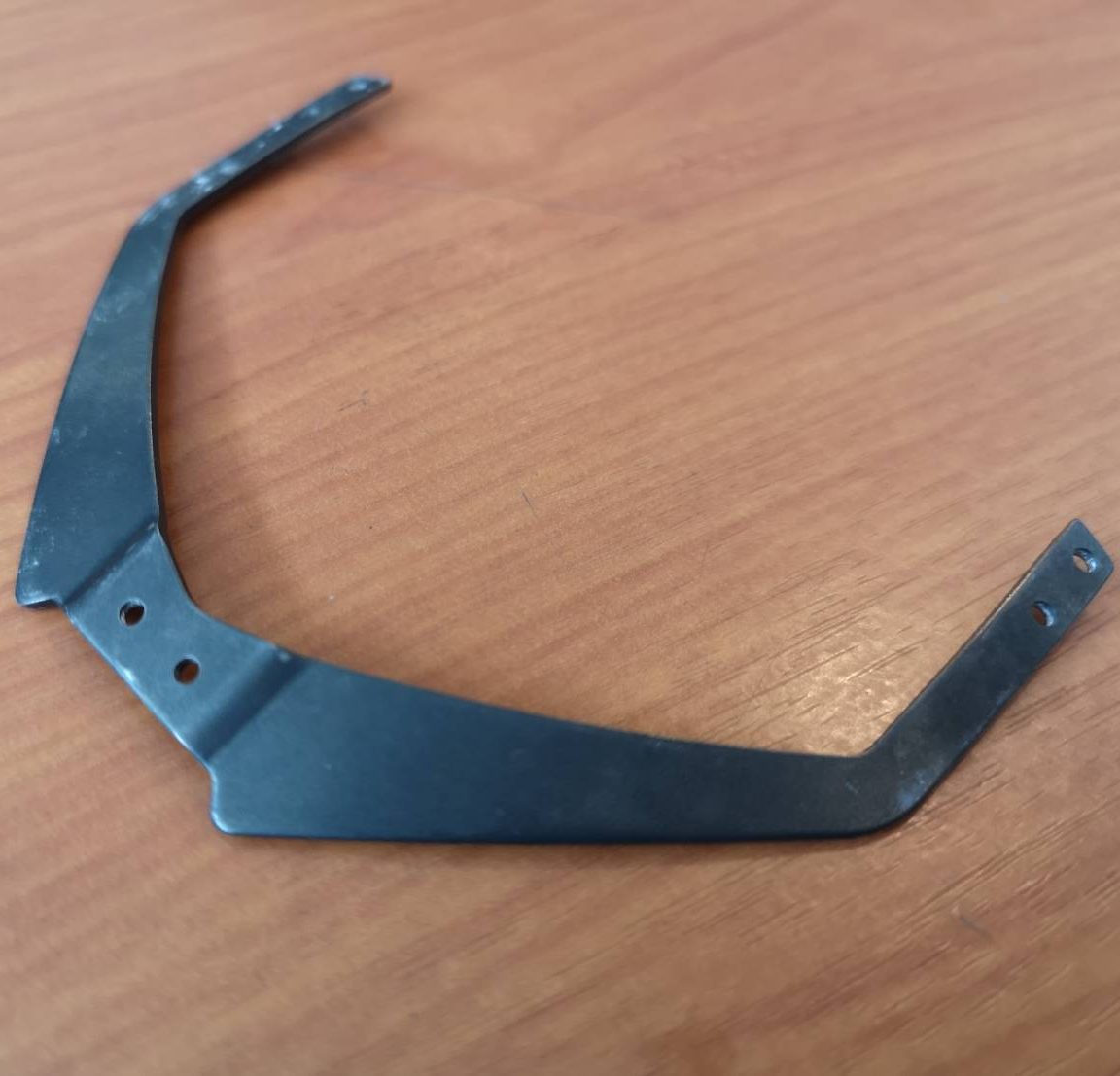

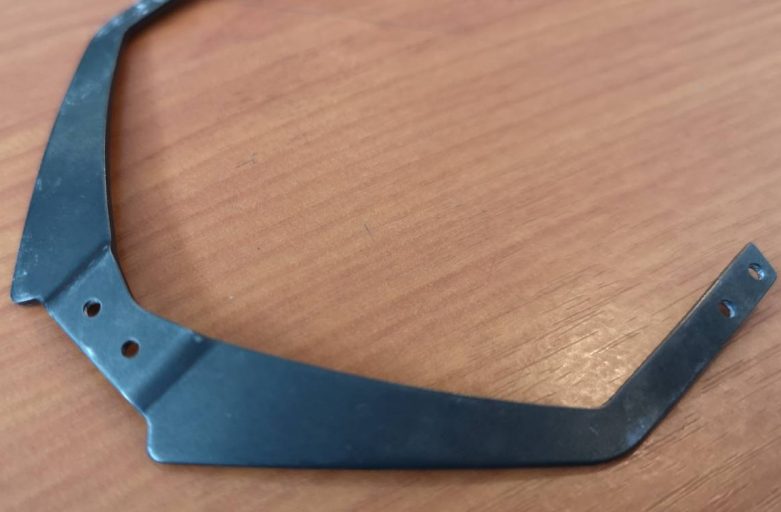

หลายคนคงต่างหาวิธีการต่างๆเพื่อทำให้การทำงานเร็วขึ้น และสะดวกขึ้น เช่นเดียวกับการเขียนแบบ 3 มิติ ซึ่งวันนี้จะมีตัวอย่างชิ้นงานที่มีความหนาค่อนข้างน้อย ซึ่งสามารถที่จะสแกนและมาทำ Reverse Engineering ในรูปแบบของ Surface Modeling ได้เลย โดยที่ใช้เวลาในการทำงานไม่เกิน 5 นาที!!! และชิ้นงานนี้ความหนาประมาณ 1.8 mm ซึ่งเครื่อง Einscan-Pro2x สามารถที่จะสแกนเก็บความหนาที่ค่อนข้างน้อยได้ ซึ่งถือว่าเป็นความหนาที่ค่อนข้างน้อยมาก

ขั้นตอนการทำงาน

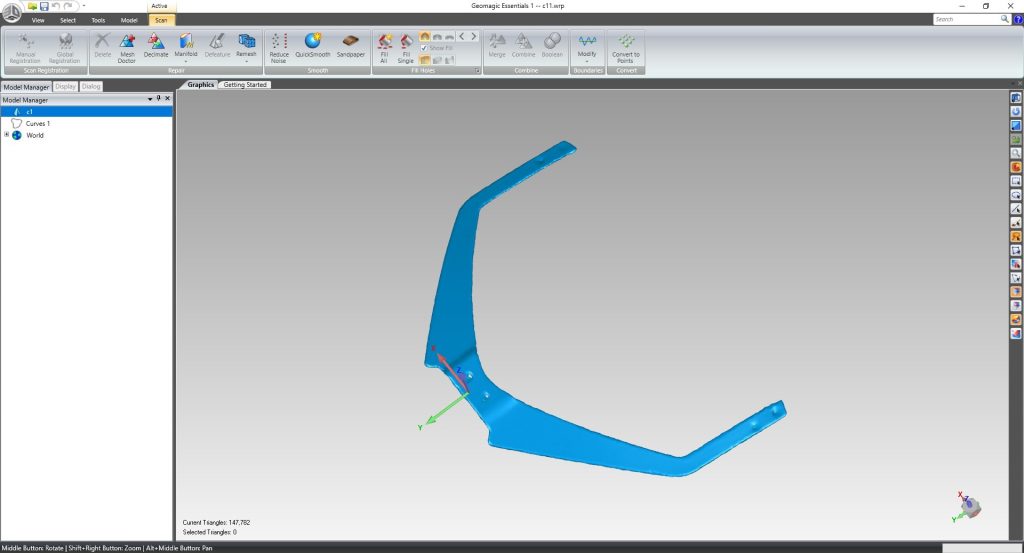

1.Input STL File เข้ามาใน Geomagic Essentials Software

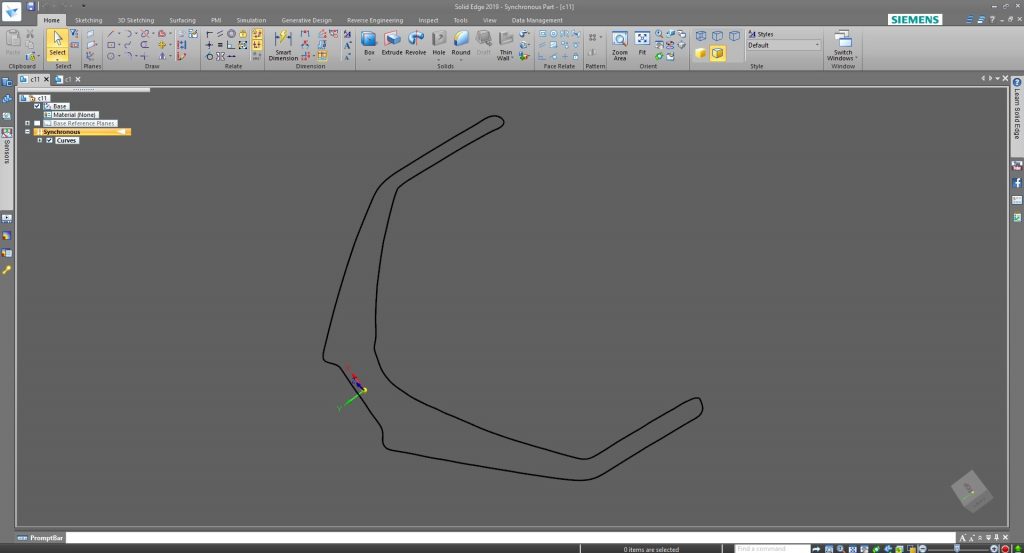

2.ทำการ Sketch outline รอบๆชิ้นงานด้วยการใช้คำสั่ง Draw จากนั้น ทำการ Save เป็น .IGES File และ Input file เข้า Solid Edge Software

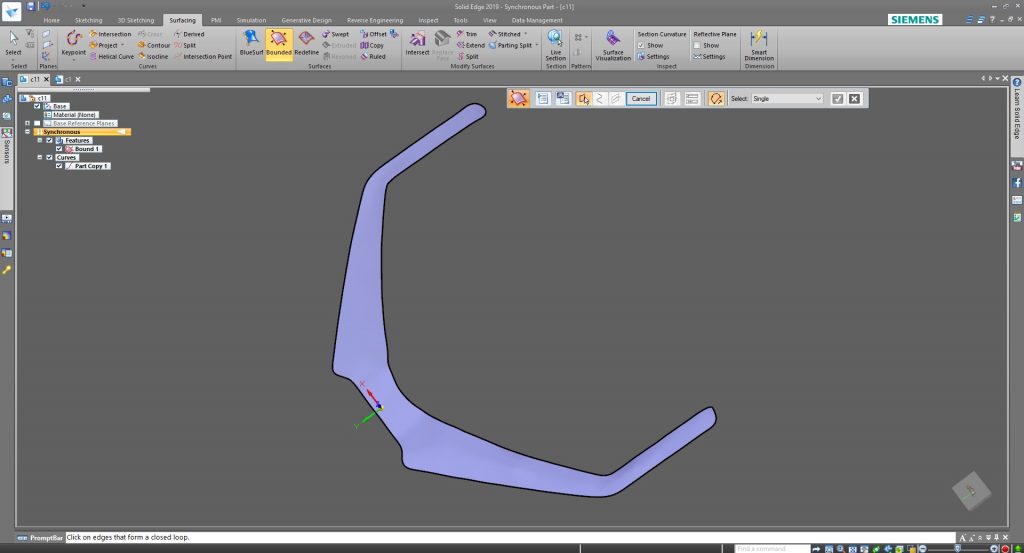

3.จากนั้นทำการสร้างพื้นผิวโดยใช้คำสั่ง bounded ในหน้าต่างของ surfacing

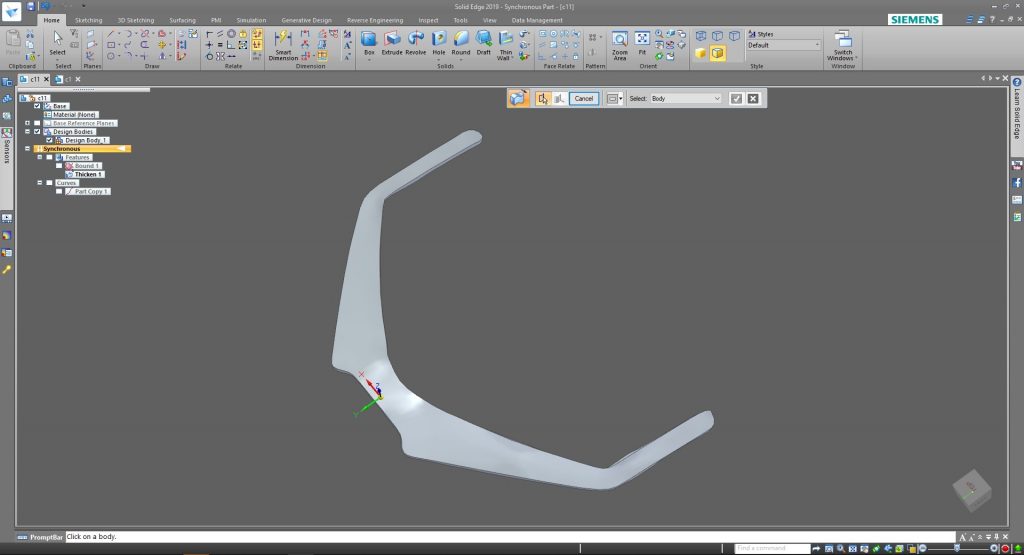

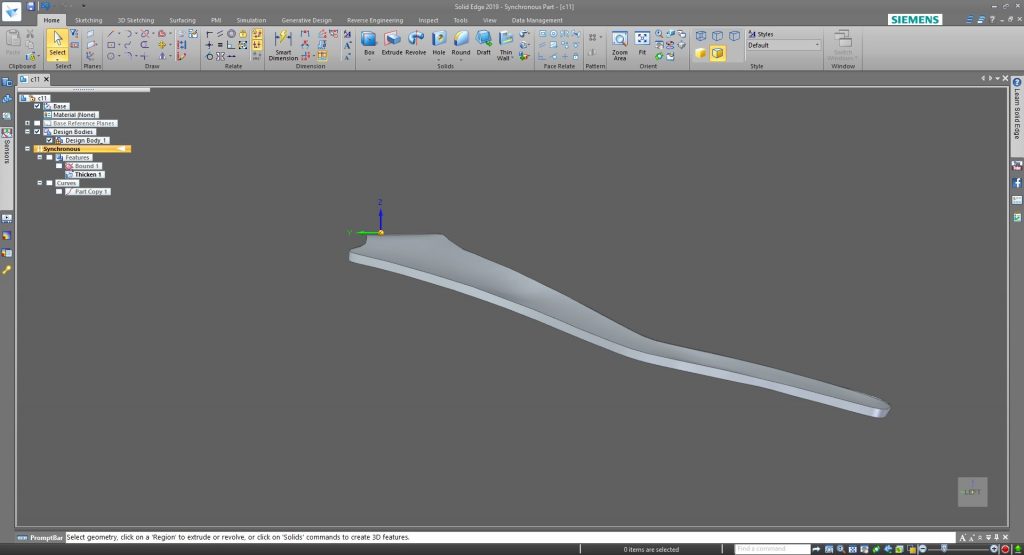

4.เมื่อทำการสร้าง Surface เรียบร้อยแล้วจึงทำการดึงความหนาของชิ้นงานเป็นขั้นตอนต่อไป สิ้นสุดขั้นตอนการทำงาน





ในกรณีถ้าเป็นการ Sketch ต้องใช้เวลามากกว่ามี Free curve รอบๆตัวชิ้นงานแล้วสามารถทำเป็น Surface Modeling ได้เลย
