สายน้ำทิพย์ วางใจใช้ 3D Printer กับ 3DD

สายน้ำทิพย์ วางใจใช้ 3D Printer กับ 3DD

ทางเราขอขอบคุณคุณโน๊ต จากสายน้ำทิตย์ Dental Labs แลปทันตกรรมที่ใหญ่ที่สุดแห่งหนึ่งในประเทศไทย ที่วางใจให้เครื่อง 3D Printer เพื่องานทันตกรรม
ทางสายน้ำทิพย์มีการปรับตัวให้ทันยุกต์ทันสมัยเกี่ยวกับด้าน Digital Dentistry ซึ่งปัจจุบันเริ่มเป็นกระแสหลัก จากที่เห็นในต่างประเทศที่ USA, ยุโรป, ญี่ปุ่นและจีน ทางแลปเริ่มมีการใช้ 3D Printer มา 3-4ปีแล้ว ตอนนี้มีซื้อเครื่องมาเสริมทัพ พร้อมทีมทำไฟล์ Digital ใครต้องการงานคุณภาพติดต่อ สายน้ำทิพย์เดนตัลแลป

คุณโน๊ตกับงานที่พิมพื Mask Fitter ที่ได้ครอบผ้าปิดปากอนามัย Mask Fitter นี้เป็นจะมี Shape เฉพาะเจาะจงกับคนนั้น ซึ่งเกิดสารการสแกน 3มิติ

คุณโน๊ต ไว้ใจเลือกเครื่องพิมพ์ 3มิติ ระบบ SLA จากยี่ห้อ Formlabs โดยเริ่มจาก Form 2 และ Form 3 ซึ่งเป็นเครื่องล่าสุดของ Formlabs.
Formlabs Form 3B

งานที่พิมพ์จากเครื่อง
อาคารของ สายน้ำทิพย์
งานทันตกรรม จากเครื่อง 3D Printer
โมเดลที่พิมพ์จาก Formlabs Form 3B

PP Face Design เมื่อทันตกรรม+ศัลยกรรม เปลี่ยนเป็น Digital

PP Face Design เมื่อทันตกรรม+ศัลยกรรม เปลี่ยนเป็น Digital

ทาง 3DD ได้รับความไว้วางใจจากคุณหมอ ทพ.ปกป้อง อมรวิทย์ (Pokpong Amornvit) ในการประยุกต์ใช้ 3D Printer กับ 3D Scanner มาช่วยในการออกแบบใบหน้าให้คนไข้แบบ ดิจิตรอน (Digital Dentistry) ทางคุณหมอต้า ยังเป็นเจ้าของคลีนิค The S ที่สวนพลูอีกด้วย ใครสนใจงานทันตกรรมคุณภาพ ระดับท็อปของทันตกรรมดิจิทัล ลองใช้บริการได้ครับ

แต่ก่อนการจัดฟัน ออกแบบรูปหน้า อาจจะ Simulate เป็นภาพถ่าย 2D แต่ปัจจุบันเทคโลยี 3มิติเข้ามาช่วยสามารถออกแบบ Simulate เป็น 3มิติเลย ลดการใช้พิมพ์โมเดลฟัน, ประหยัดเวลาในการส่งไฟล์โดยส่งเป็นไฟล์ดิจิทัล, แม่นยำกว่าคำนวนโดยคอมพิวเตอร์แทนงานทำมือ และ ลดแรงงานคน
– Intra-Oral Scanner เครื่องสแกน 3มิติในช่องปาก เช่น 3Shape, Itero, Shining3D
– Face and Body 3D Scanner เครื่องสแกนภายนอก สามารถสแกนใบหน้า หรือ ลำตัวของคนไข้ เช่น จาก Shining3D, Siemens
– Dental CAD Software ปัจจุบันมีให้เลือกใช้งานได้หลายตัว เช่น ExoCad, 3Shape
– 3D Printer สำหรับพิมพ์โมเดลฟัน(ควรจะใช้ระบบ SLA), wax สำหรับหล่อ, วัสดุ Bio-Compatible สำหรับผ่าตัว เช่น 3D Systems, Formlabs

ทางคุณหมอปกป้องเลือกใช้
– 3D Scanner จาก Shining3D >> EinScan Pro 2X+
– 3D Printer SLA จาก Formlabs >> Form 3B

ขั้นตอนการทำงานคร่าวๆ
Collect Data – เก็บข้อมูล
– เมื่อคนไข้มาที่หน้าร้าน ถ่ายรูปของคนไข้ กล้องถ่ายรูปทั่วไป >> เราจะได้ไฟล์รูป 2มิติ
– สแกน 3มิติในช่องปาก Intra-Oral Scan >> ได้ไฟล์ฟันบนล่าง 3มิติ
– สแกน 3มิติใบหน้าคนไข้ (Optional) >> จะได้ไฟล์ใบหน้า 3มิติ
– สแกน 3มิติโดยใช้ CT Scan (Optional) กรณีต้องการ Data ในการ Analysis >> ได้ไฟล์กราม กระโหลก 3มิติ

Correct Data เก็บข้อมูล Intral Oral

Process Data – จัดการ ออกแบบ
– ทำไฟล์ที่ได้มา Process สามารถทำได้หลากหลายมาก ตั้งแต่ครอบฟัน, รากเทียม, Clear Aligner, Night Guard, ครอบเซรามิก
แล้วแต่ Software ที่เลือกใช้

ตัวอย่างในรูปใช้ Software ExoCad ทำ Surgical Guide >> สามารถทำไฟล์ที่ได้ไปพิมพ์ต่อด้วยวัสดุ SG ใน 3D Printer

Create Model – สร้างชิ้นงาน
– ใช้ 3D Printer ปัจจุบันราคาไม่แพง ใช้งานได้หลากหลายวัสดุ อีกทั้งพิมพ์ชิ้นงานที่มีความซับซ้อนมากๆได้ เช่น วัสดุทนความร้อน, วัสดุ Wax, วัสดุยืดหยุ่น, วัสดุ Bio-Compatible 3D Printer กำลังจะมาแทนที่เครื่องมืออื่นๆ
– ใช้ CNC กัดเซรามิค, Wax

วัสดุใส่ Bio Compatible จากเครื่องพิมพ์ 3มิติ
โมเดลฟัน
โมเดลฟันสีเนื้อ, Wax สีม่วง สามารถทำไป Cast โลหะ หรือ Press Ceramic
Fitting โมเดลฟัน และ ส่วนปะหน้าฟัน Fitting กันจริงไหม ก่อนทำ Operate

Operate
เมื่อชิ้นงานทันตกรรม ที่ออกแบบถึงมือหมอ หมอจัดากร, ติด, ครอบ หรือแม้กระทั่ว implant ให้คนไข้



เก็บตกรูป

Showcase Dental Software
การประยุกต์ใช้เครื่องพิมพ์ 3มิติ กับงานทันตกรรม งานด้าน Medical
Form 3B เครื่องพิมพ์ 3มิติ เพื่องานทันตกรรม
Case ต่างๆที่ยกมา
3D Scan Files
3D Scanner ที่น่าใช้กับงานทันตกรรม

Mapping 2D Files and 3D Files, Intraoral and facial Scanner
3D Facial Scan
เรซิ่นสำหรับการใช้งานแบบต่างๆ

การใช้ cleaning mesh ในการกำจัดเศษเรซินที่ลอยในถาด

การใช้ cleaning mesh ในการกำจัดเศษเรซินที่ลอยในถาด

สำหรับเครื่อง Form 3Form 3B

เมื่อเกิดการพิมพ์ที่ล้มเหลว จะมีเศษงานที่แข็งตัวแล้วลอยอยู่ในถาดเรซิน ทำให้เกิดความลำบากในการจัดการ เครื่องมือ tank tool ก็อาจจะจัดการกับเศษเล็ก ๆ ได้ไม่หมด เครื่องมืออีกอันหนึ่งในเครื่อง Form 3/Form 3B คือ Cleaning Mesh ซึ่งจะรวบรวมเอาเศษเรซินเล็กๆ เข้าด้วยกันเป็นชิ้นเดียว ช่วยให้นำออกจากถาดเรซินได้อย่างง่ายดาย ในการทำ Cleaning Mesh จะสั่งผ่านหน้าจอของเครื่องพิมพ์ในเมนู Setting.

ข้อสังเกต เมนูนี้จะปรากฏในเครื่องที่มี firmware 1.5.15 หรือใหม่กว่า
Tank tool
Tank tool
สามารถแยกออกได้



การทำ Cleaning Mesh

Cleaning Mesh เป็นการพิมพ์ชิ้นงานบาง ๆ ที่ก้นถาดเรซินโดยตรง จะช่วยกำจัดเศษเรซินที่พิมพ์เสียซึ่งลอยอยู่ในถาดเรซินออกได้ในครั้งเดียว ทั้งหมดนี้จะใช้เวลาทำประมาณ 15-20 นาทีเท่านั้น

ขั้นตอนการพิมพ์ Cleaning Mesh

  1. ตรวจดูว่าไม่มีงานที่กำลังพิมพ์ค้างอยู่ และเครื่องพิมพ์อยู่ในสถานะไม่ได้ใช้งาน
  2. ใส่ถาดเรซินซึ่งเคยมีงานที่พิมพ์สียเข้าไปในเครื่องพิมพ์
  3. กดที่ Settings > Maintenance > Cleaning Mesh จะเห็นหน้าจอPrint Cleaning Mesh
  4. กดที่ Clean เครื่องจะเริ่มทำงาน
ข้อสังเกต แท่นพิมพ์จะไม่เลื่อนลงมาในถาดเรซินเมื่อเครื่องทำการพิมพ์ Cleaning Mesh

การเตรียมพร้อมในการนำ Cleaning mesh ออกจากถาดเรซิน

Cleaning mesh จะทำการรวบรวมเศษเรซินเล็ก ๆ เข้าด้วยกัน และรวมตัวเป็นตาข่ายเมื่อเสร็จเรียบร้อยแล้ว ก็ถึงเวลานำตาข่ายนี้ออกจากถาดเรซิน

ขั้นตอนการนำ Cleaning mesh ออกจากถาดเรซิน

  1. แน่ใจว่าการทำงานเสร็จสิ้นแล้วอย่างสมบูรณ์ สังเกตได้จากข้อความนี้บนหน้าจอ
    How did your print come out?
  2. นำขวดเรซินออกจากเครื่อง
  3. นำแท่นพิมพ์ออกจากเครื่อง
  4. นำถาดเรซินออกจากเครื่อง
  5. นำถาดเรซินวางลงในกล่องของมัน แล้ววางบนพื้นที่เรียบ
  6. เตรียม tank tool วางไว้ใกล้มือ

การนำ Cleaning mesh ออกจากถาดเรซิน

เมื่อเตรียมพร้อมแล้ว ให้ใช้ tank tool ค่อยๆ แซะ Cleaning mesh ออกจากถาดเรซิน

ขั้นที่ 1 วาง tank tool ลงตรงด้านที่ตรงข้ามกับ mixer

เคล็ดลับ Cleaning mesh จะไม่ได้ครอบคลุมทั่วทั้งถาดเรซิน มันจะมีขนาดเท่ากับแท่นพิมพ์ ให้เริ่มแซะที่ตำแหน่งใกล้กึ่งกลางถาดเรซิน

ขั้นที่ 2 แทรกขอบของ tank tool ไปใต้แผ่น Cleaning mesh

เคล็ดลับ อาจจะออกแรงกดแผ่นฟิล์มก้นถาดเพื่อให้ tank tool สามารถแทรกเข้าไปได้

ขั้นที่ 3 ค่อย ๆ ลาก tank tool ต่อไป

ลาก tank tool ไปจนเลยครึ่งหนึ่งของแผ่น cleaning mesh

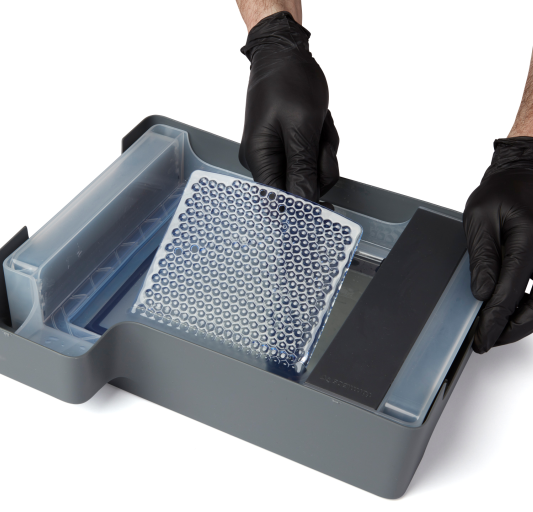

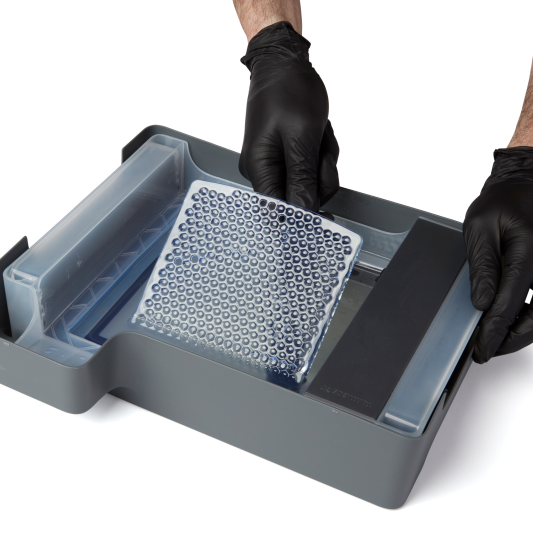

ขั้นที่ 4 ยกแผ่น cleaning mesh ขึ้นตรง ๆ

เมื่อเปิดแผ่น cleaning mesh ไปจนเลยครึ่งหนึ่งแล้ว ให้ยกด้ามจับของ tank tool ขึ้นให้แผ่น cleaning mesh หลุดออกมาจากก้นถาดทั้งแผ่น

ขั้นที่ 5 การกำจัด cleaning mesh

cleaning mesh คือเรซินที่แข็งตัวแล้ว จึงสามารถนำไปทิ้งรวมกับขยะทั่วไปได้ แต่ถ้ามีเรซินที่ยังไม่แข็งตัวเกาะอยู่ ให้นำไปวางตากแดด 1-2 วัน จนมันแข็งตัวทั้งหมด

เคล็ดลับ เพื่อความประหยัด ปล่อยให้เรซินหยดออกจากแผ่น cleaning mesh แล้วนำกลับไปเทลงในถาดเรซินได้

Uploading and confirming a print

ส่งไฟล์ไปพิมพ์ และยืนยันการพิมพ์

This article applies to Form 2, Form 3, Form 3B

PreForm เป็นโปรแกรมที่ใช้เตรียมงานที่จะพิมพ์ของคุณแล้วส่งไปพิมพ์ยังเครื่องพิมพ์ SLA ของ Formlabs เมื่อไฟล์ถูกส่งไปแล้วมันจะไปเข้าคิวอยู่ในเครื่องพิมพ์และจะต้องแตะที่หน้าจอแสดงผลเพื่อยืนยันก่อนจึงจะเริ่มพิมพ์

เคล็ดลับ:

หากคุณเตรียมเครื่องพิมพ์ของคุณล่วงหน้าก่อนส่งไฟล์มาพิมพ์ ก็ไม่จำเป็นต้องแตะยืนยัน เครื่องพิมพ์จะเริ่มพิมพ์โดยอัตโนมัติ

การส่งงานพิมพ์จาก PreForm ไปยังเครื่องพิมพ์ของคุณ

ก่อนที่จะส่งไฟล์ ให้เชื่อมต่อเครื่องพิมพ์เข้ากับโปรแกรม PreForm ก่อนผ่านเครือข่าย Wi-Fi, USB, หรือ Local Area Network (LAN)

การเชื่อมต่อเครื่องพิมพ์กับ PreForm ด้วย Wi-Fi

Formlabs แนะนำให้เชื่อมต่อเครื่องพิมพ์ผ่าน Wi-Fi เพื่อประโยชน์ในการตรวจสอบ และติดตามการพิมพ์ผ่าน Dashboard หากปุ่ม Upload Job สีส้มไม่สามารถกดได้ให้ตรวจสอบเครื่องพิมพ์ และเครื่องคอมพิวเตอร์ของคุณว่าอยู่ในเครือข่ายเดียวกันหรือเปล่า:

  1. ตรวจสอบว่าไม่มีการเปิดโปรแกรม PreForm ซ้ำซ้อนในเครื่องคอมพิวเตอร์ของคุณ
  2. ตรวจสอบเครื่องพิมพ์ และเครื่องคอมพิวเตอร์ของคุณว่าอยู่ในเครือข่ายเดียวกัน
  3. หากเครื่องคอมพิวเตอร์ของคุณไม่อยู่ในเครือข่ายเดียวกันกับเครื่องพิมพ์ ให้บันทึกงานของคุณก่อน แล้วปิดโปรแกรม PreForm
  4. เชื่อมต่อคอมพิวเตอร์ของคุณเข้ากับเครือข่ายเดียวกันกับเครื่องพิมพ์ เปิดโปรแกรม PreForm อีกครั้ง แล้วเชื่อมต่อกับเครื่องพิมพ์

ส่งไฟล์งานพิมพ์ไปยังเครื่องพิมพ์

หลังจากที่สร้าง support และ หันทิศทางของโมเดลในโปรแกรม PreForm เรียบร้อยแล้ว คลิกที่ปุ่มสีส้ม Start a print ที่แถบเครื่องด้านซ้าย

ข้อสังเกต:

อย่าตัดการเชื่อมต่อเครื่องพิมพ์ระหว่างที่กำลังส่งไฟล์

ดูชนิดของวัสดุที่จะพิมพ์ให้ตรงกัน

เครื่องพิมพ์จะแจ้งเตือนเมื่อวัสดุที่กำหนดในโปรแกรม กับวัสดุจริงที่ใส่อยู่ในเครื่องพิมพ์ไม่ตรงกัน ให้ปฏิบัติตามข้อความที่แจ้งบนหน้าจอสัมผัสในการยืนยันชนิดของเรซิน และถาดเรซินให้ตรงกับที่กำหนดใน PreForm

เคล็ดลับ:

เพื่อให้ได้ผลงานที่ดีที่สุด โปรดเขย่าขวดเรซินทุกๆ สองสัปดาห์เพื่อให้เนื้อเรซินเข้ากันได้ดี

ยืนยันงานพิมพ์บนหน้าจอสัมผัสของเครื่องพิมพ์

ในหน้าแรกของจอสัมผัสของเครื่องพิมพ์จะแสดงว่าไฟล์ FORM กำลังถูกส่งมา เมื่อส่งเสร็จเรียบร้อยคุณจะสามารถเลือกไฟล์ที่จะพิมพ์ได้จาก Queue

ในการยืนยันการพิมพ์บนหน้าจอสัมผัส:

  • สำหรับเครื่อง Form 2 เลือกงานที่จะพิมพ์จากหน้าจอเริ่มต้น หรือ Queue จากนั้นกดปุ่มบนเครื่องเพื่อยืนยัน
  • สำหรับเครื่อง Form 3/Form 3B แต่ที่ปุ่ม Print บนหน้าจอเริ่มต้นหลังจากที่เลือกงานที่จะพิมพ์จาก Queue แล้ว

การจัดการงานที่ส่งไปแล้ว

เครื่องพิมพ์จะบันทึกไฟล์ในรูปแบบของ FORM ที่ส่งไปยังเครื่องพิมพ์แล้วใน Queue เพื่อนำไปพิมพ์ได้ในภายหลัง

การสั่งพิมพ์งานที่เคยพิมพ์ไปแล้ว

การสั่งพิมพ์งานที่บันทึกอยู่เครื่อง:

  1. ตรวจสอบเรซิน และถาดเรซิน ให้ตรงกับที่ตั้งไว้ในไฟล์งาน
  2. เลือกชื่อไฟล์งานที่ต้องการพิมพ์ใน Queue บนหน้าจอสัมผัส
  3. ยืนยันการสั่งพิมพ์

 การลบไฟล์งาน

ในการลบไฟล์งาน:

  1. แตะที่ Queue บนหน้าจอสัมผัส
  2. เลือกชื่อไฟล์ที่จะลบใน Queue.
  3. แตะที่ Delete.

 การจัดการเครื่องพิมพ์ระหว่างงานพิมพ์

เครื่องพิมพ์ SLA ของ Formlabs ถูกออกแบบให้เปิดใช้งานตลอดเวลาแม้ไม่ได้พิมพ์งาน หากต้องการปิดเครื่องให้ถอดสายไฟฟ้าออกจากเครื่อง

โหมดพักเครื่อง (รุ่น Form 2 เท่านั้น)

การพักเครื่องจะเป็นการปิดหน้าจอสัมผัสเมื่อเครื่องไม่ได้ถูกใช้งาน วิธีพักเครื่องชั่วคราว:

  1. กดปุ่มบนเครื่องค้างไว้ประมาณ 10 วินาที จอภาพจะดับไป
  2. กดปุ่มบนเครื่องอีกครั้งหนึ่งเพื่อเรียกกลับมาในโหมดปรกติ
