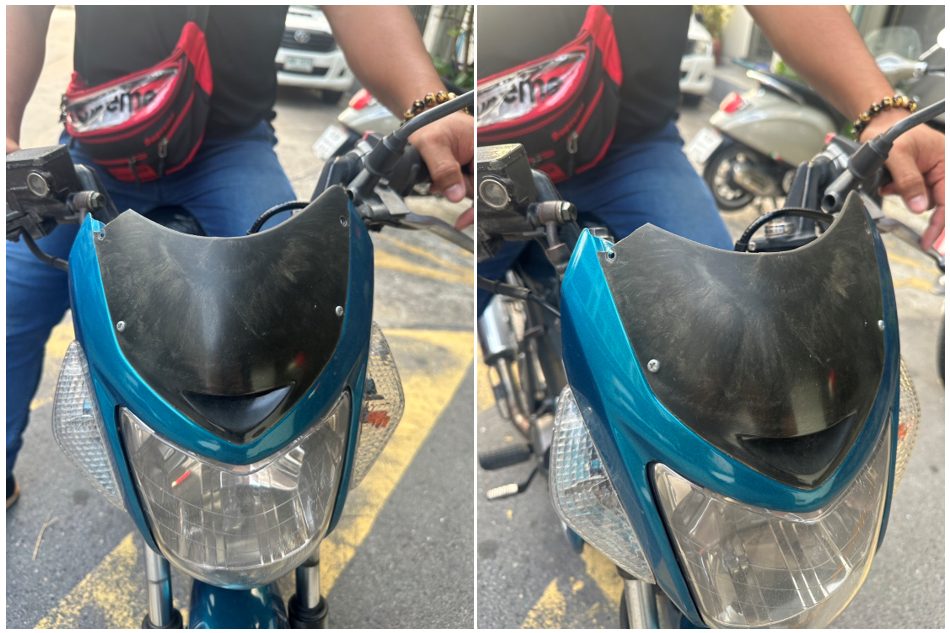

สวัสดีครับทุกๆท่าน วันนี้เรามาแชร์ Solution สนุกๆ สำหรับเครื่องมือในส่วนของ 3D Scanner & 3D Printer กันครับ สำหรับในเคสของวันนี้เราจะมาทำการสร้างชิ้นงานกรอบชุดสี มอเตอร์ไซส์ รุ่น Sonic 125 เนื่องจากว่ามันแตกหักตามภาพ
ก็เลยเกิดไอเดียในการทำ Content นี้ขึ้นมาให้ได้รับชมกระบวนการทำงานสำหรับงาน Reverse Engineering File กันครับ

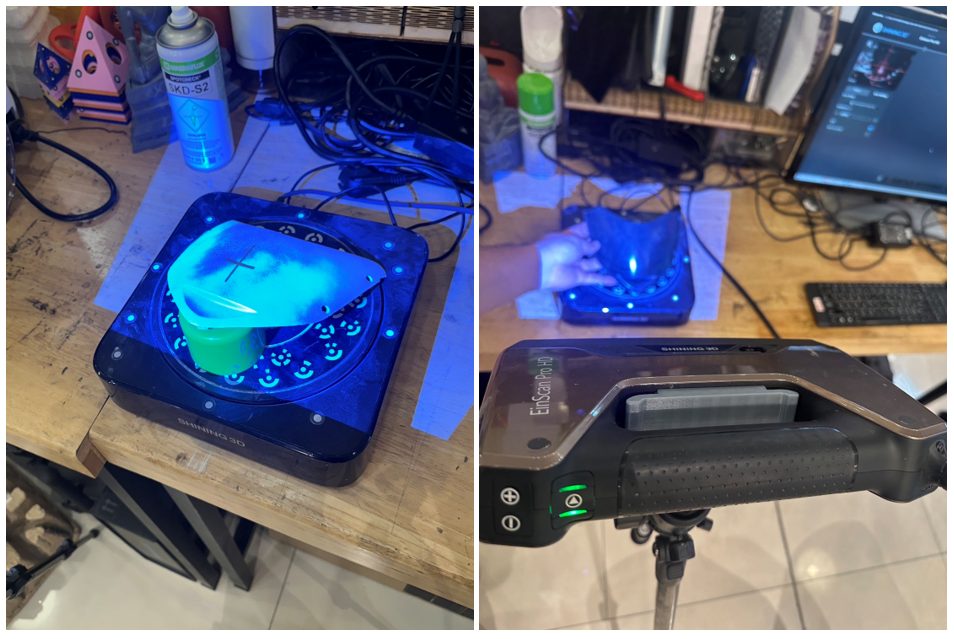

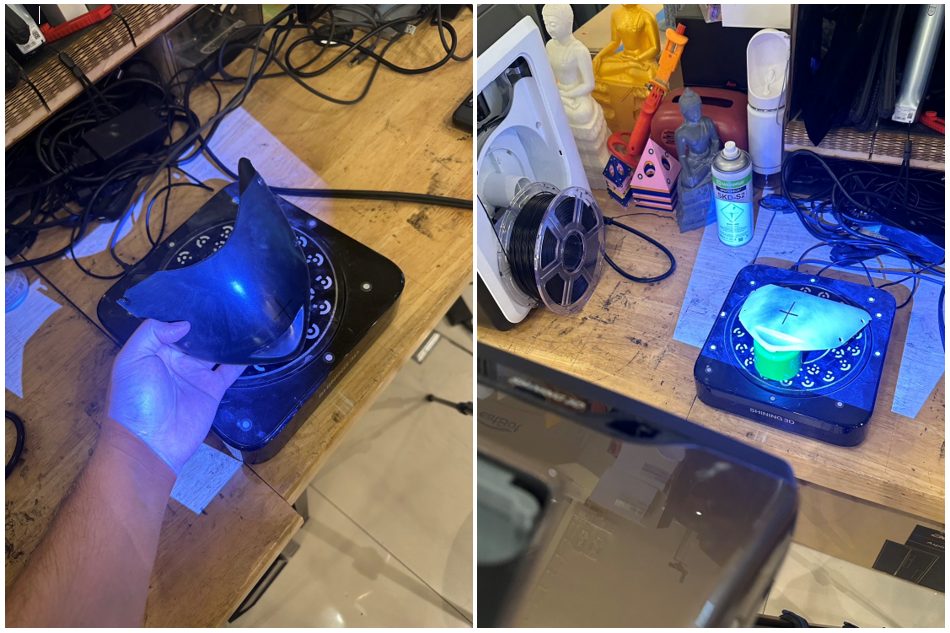

- เริ่มจากการถอดชิ้นงานและจับเครื่อง EinScan Pro HD + Turntable มาใช้ในการสแกนชิ้นงาน เพื่อให้ได้ความละเอียดที่ดีที่สุดควรจะใช้โหมด Fixed สำหรับขนาดของชิ้นงานประมาณนี้ครับ
- นี่จะเป็นชิ้นงานที่ได้จากโปรแกรม ExScan เราสามารถตัดส่วนที่ไม่ต้องการออกได้ครับ เคลียร์ไฟล์ให้เรียบร้อยก่อนจะไปกระบวนการต่อไป

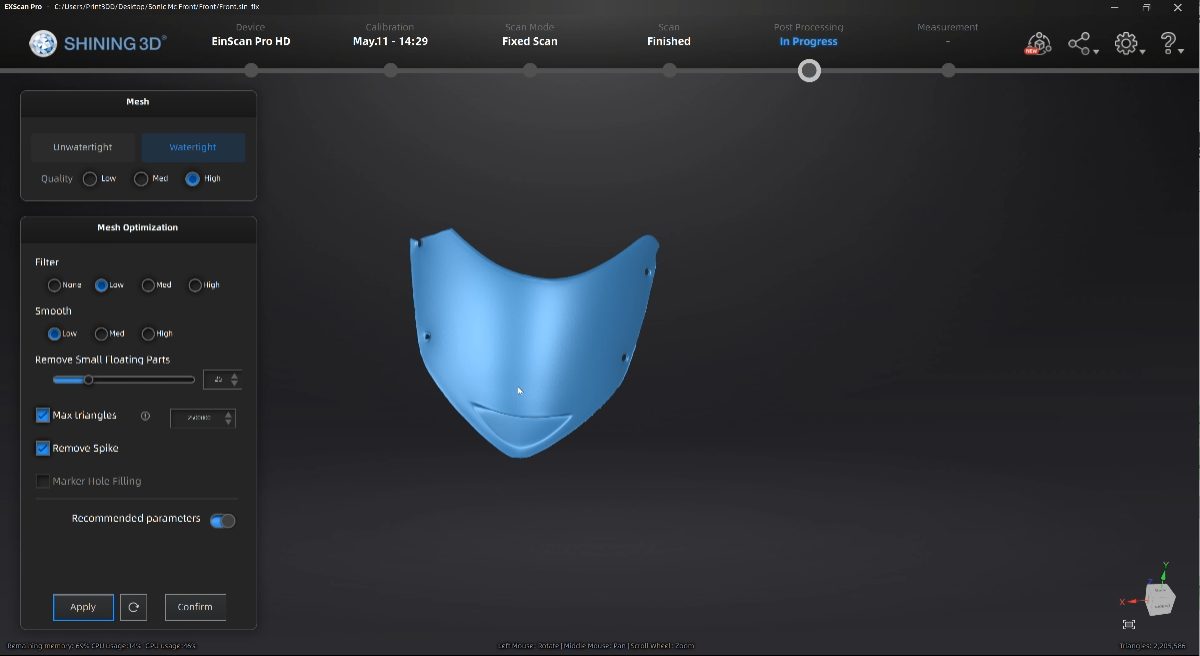

- เคลียร์เศษไฟล์ที่สแกนออกมาเรียบร้อยดีแล้ว ขั้นตอนต่อไปก็ปิดผิวงานแบบ Watertright หรือแบบตัน Solid กันได้เลยสำหรับการปิดผิวแบบวิธีนี้เราควรมั่นใจว่าเราสแกนงานออกมาดีแล้วจริงๆ ผิวจะออกมาสวยครับ

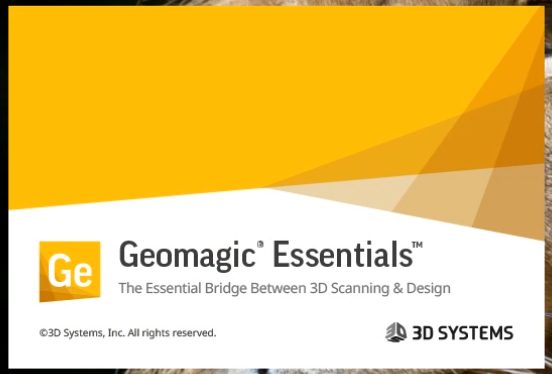

- ขั้นตอนต่อไปเข้าโปรแกรมสำหรับ Reverse Engineering เพื่อทำให้ผิวงานและแก้ไขใหม่ทั้งหมดกันกับ Geomagic Essentials กันครับ

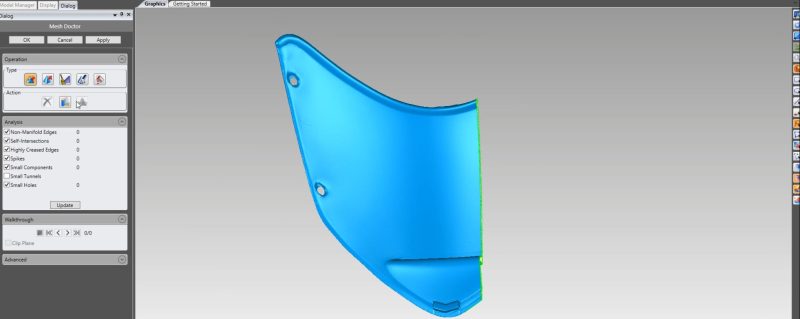

- ทำการตัดส่วนผิวงานที่ไม่ต้องการออกเนื่องจากว่างานนี้มีความสมมาตรกันทั้งซ้ายและขวา เราจึงไม่จำเป็นต้องใช้อีกส่วนที่มีความเสียหายหนักๆ จึงลบออกไปได้เลยครับ แต่เราควรลบออกให้น้อยที่สุดครับ

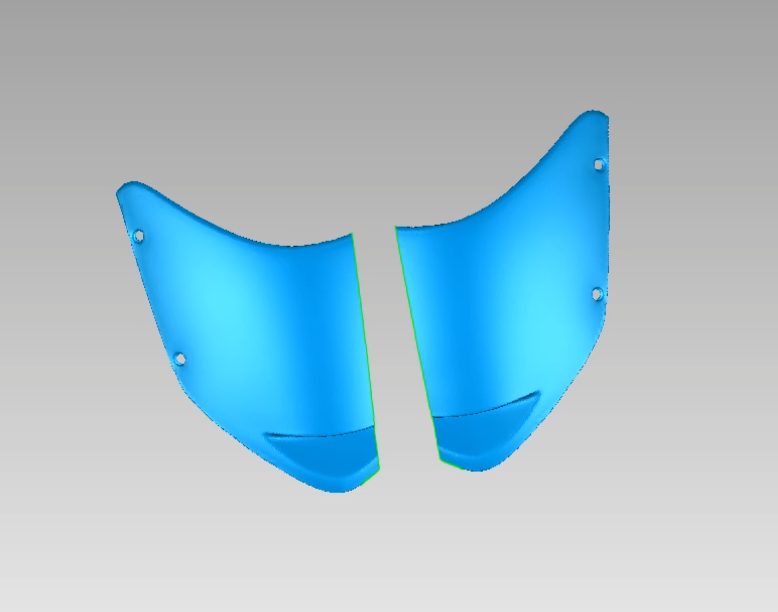

- ทำการสร้าง Mirror ผิวงานเดิมเพื่อที่จะได้งานอีกส่วนที่ขาดหายไปเพื่อที่จะนำชิ้นงานมาต่อกันในภายหลัง

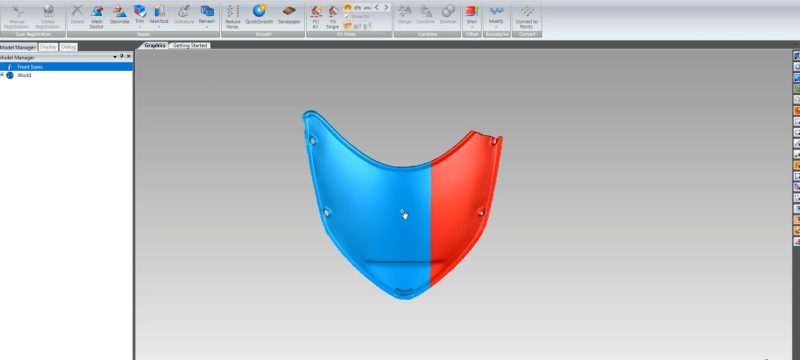

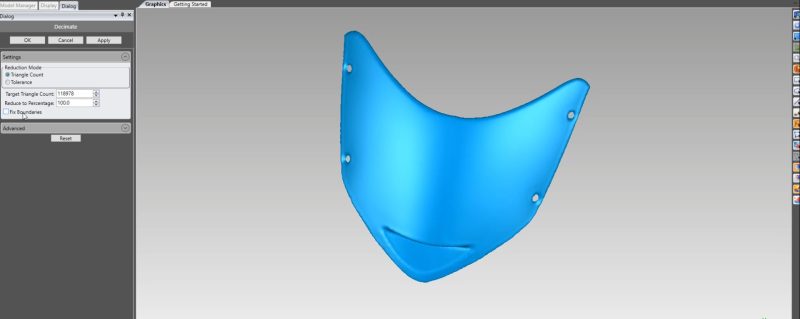

- หลังจากนั้นทำการ Mirror และ Merge ผิวงานเข้าหากัน และแต่งผิวนิดหน่อยโดยใช้ Geomagic Essentials ในการปรับจูนผิวงานให้เรียบเนียนตามใจชอบและทำการ Save File : .STL และนำออกไปใช้ 3D Printer กันต่อครับ

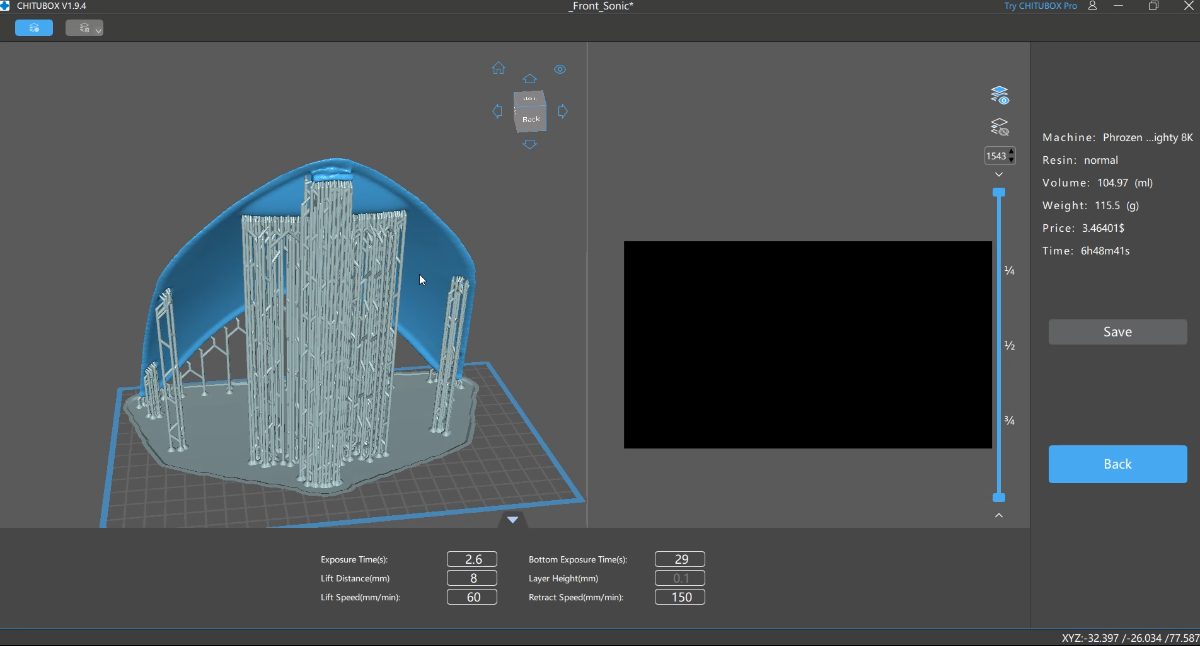

- เข้าโปรแกรม Chitubox เพื่อทำการ Slicer File งานให้ใช้กับเครื่อง SLA 3D Printer ที่มีความละเอียดสูงที่มีชื่อรุ่นว่า Phrozen Mega 8K ในการปริ้นงานครั้งนี้กันครับ

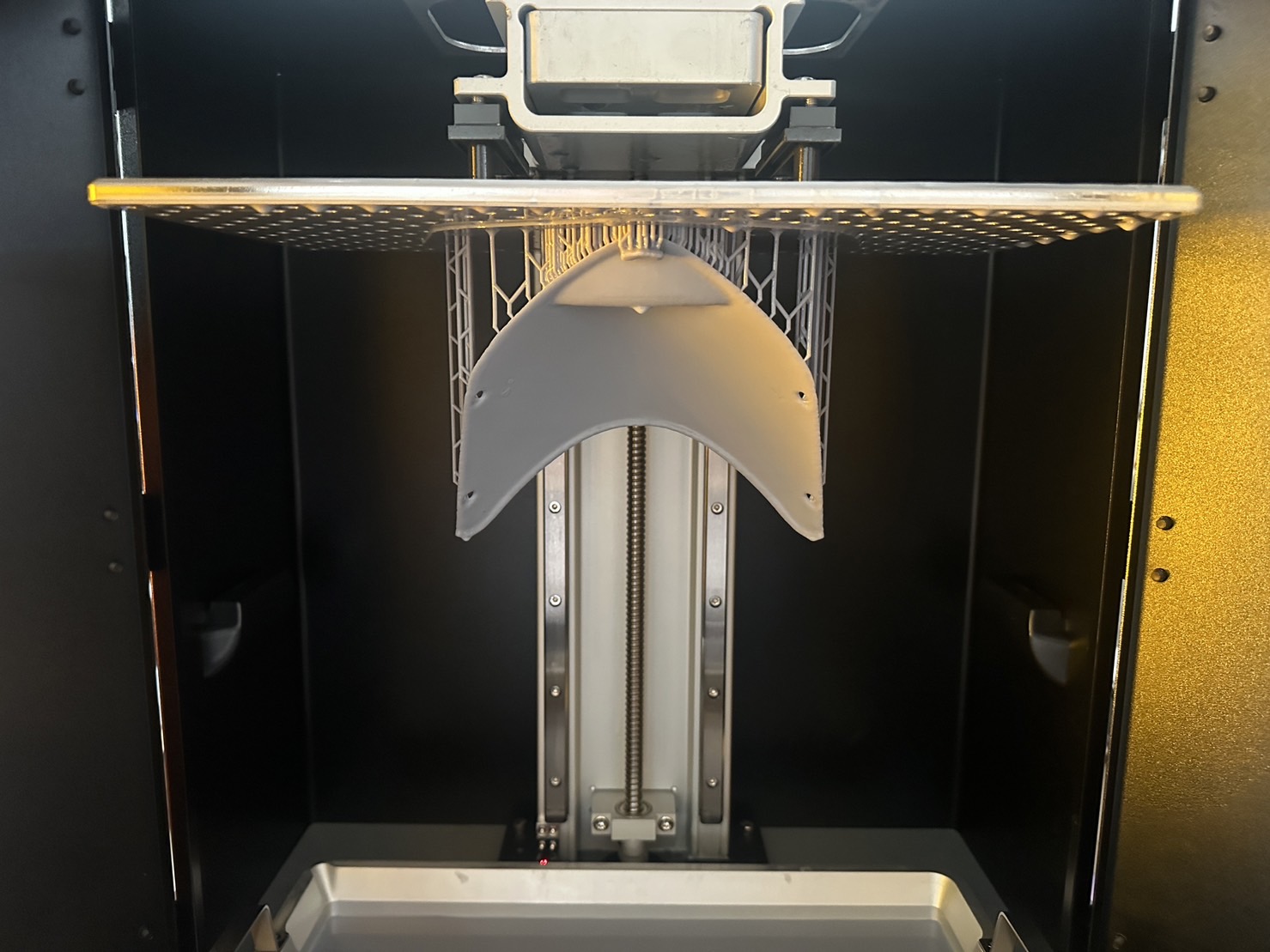

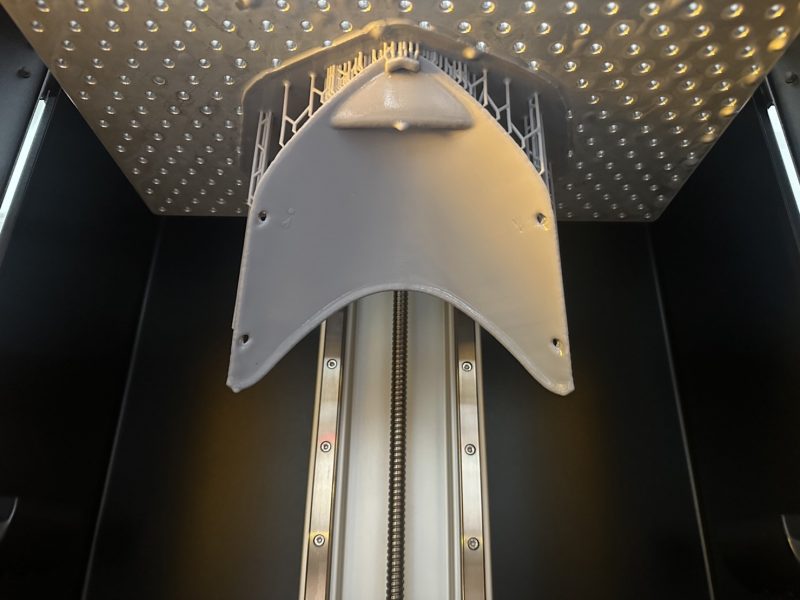

- ชิ้นงานปริ้นท์เสร็จเรียบร้อยแล้วครับงานออกมาสมบรูณ์แบบตามความต้องการ ก็เริ่มทำการแกะในส่วนของ Support และขัดแต่งกันต่อไป

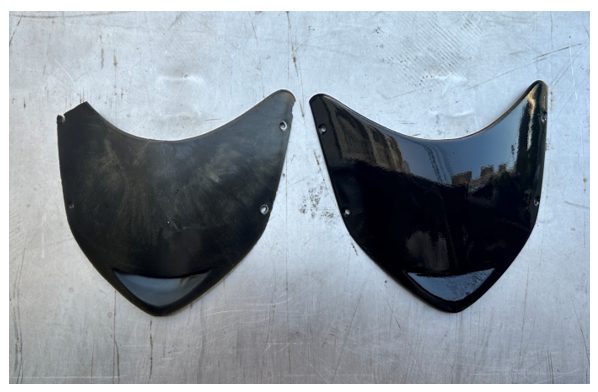

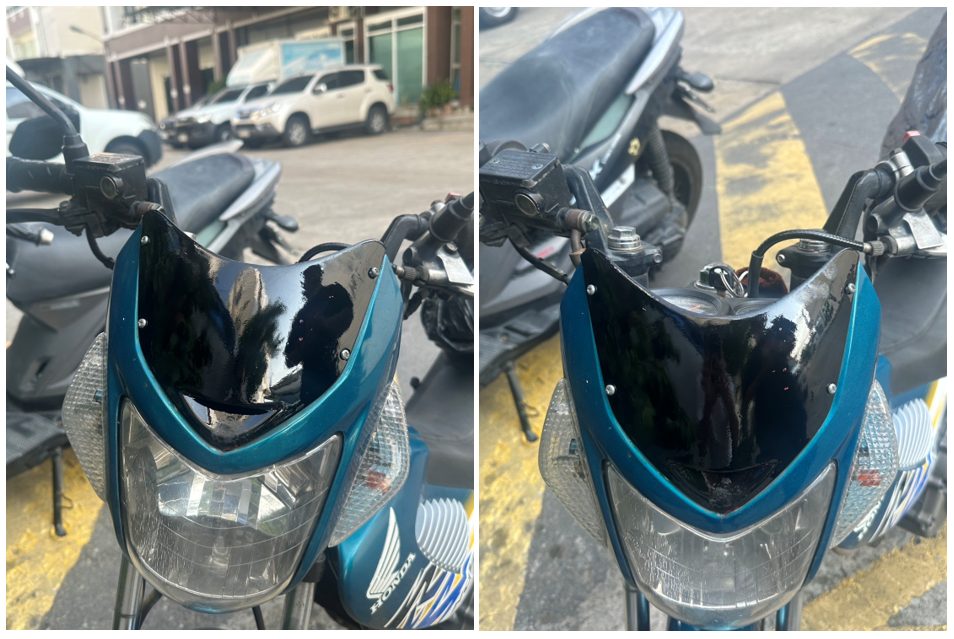

- นำชิ้นงานมาเทียบกับของจริงที่มีความเสียหายซึ่งชิ้นงานไม่มีความคลาดเคลื่อนและสามารถเข้ารูปกับตัวรถได้จริงโดยความละเอียดในการใช้ 3D Scanner นี้เราใช้ความละเอียดที่ 0.045 mm หรือ 45 Micron
- ทำการพ่นสีชิ้นงานเรียบร้อย งานสมบรูณ์แบบและสวยกว่าของดั้งเดิมมากๆ ครับ
