พิมพ์ครีบฉลามติดรถง่ายๆด้วย3D Scanner

พิมพ์ครีบฉลามติดรถง่ายๆด้วย3D Scanner

วันนี้เรานำเคสการสแกนอย่างง่ายที่สแกนเสร็จแล้วพิมพ์ด้วย3D Printerได้ทันทีมาให้ชมกัน ตัวอย่างสำหรับวันนี้คือ เสาครีบฉลามของรถToyotaและอุปกรณ์ที่เราจะใช้กันก็คือ Einscan ProHD + industrial pack 3D Scanner คุณภาพสูงมาพร้อมกับอุปกรณ์เสริมเพื่อให้สแกนงานขนาดลเ็กได้ง่ายขึ้น

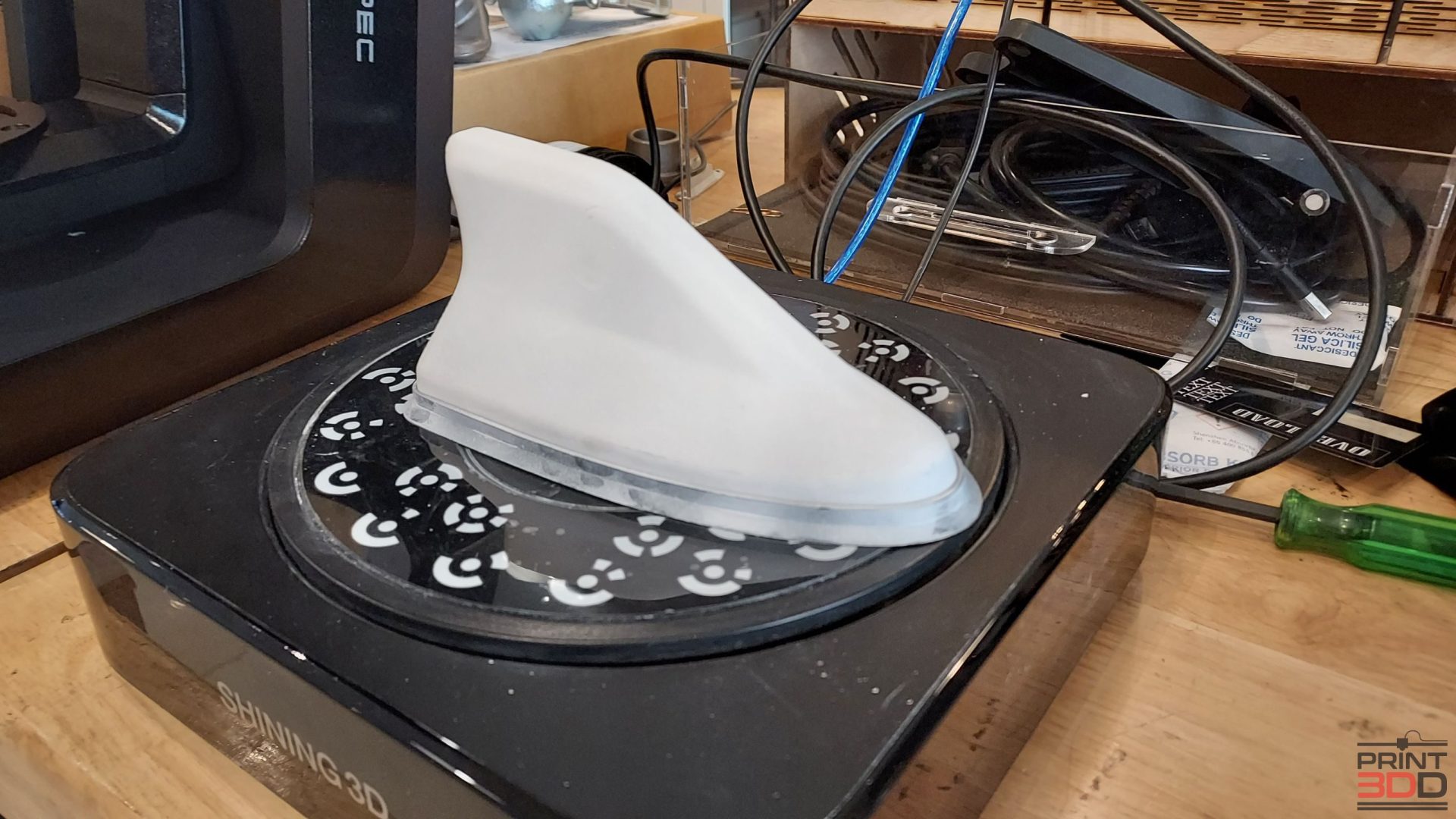

ก่อนอื่นเราก็นำครีบฉลามต้นแบบนำมาสแกน โดยก่อนสแกนนั้นจะต้องทำการพ่นสเปรย์แป้งก่อนเนื่องจากชิ้นส่วนบนรถมีความเงาทำให้การสแกนยากจึงต้องพ่นเพื่อลดความเงาลง(สเปรย์แป้งไม่อันตรายต่อสีรถนะจ๊ะ)

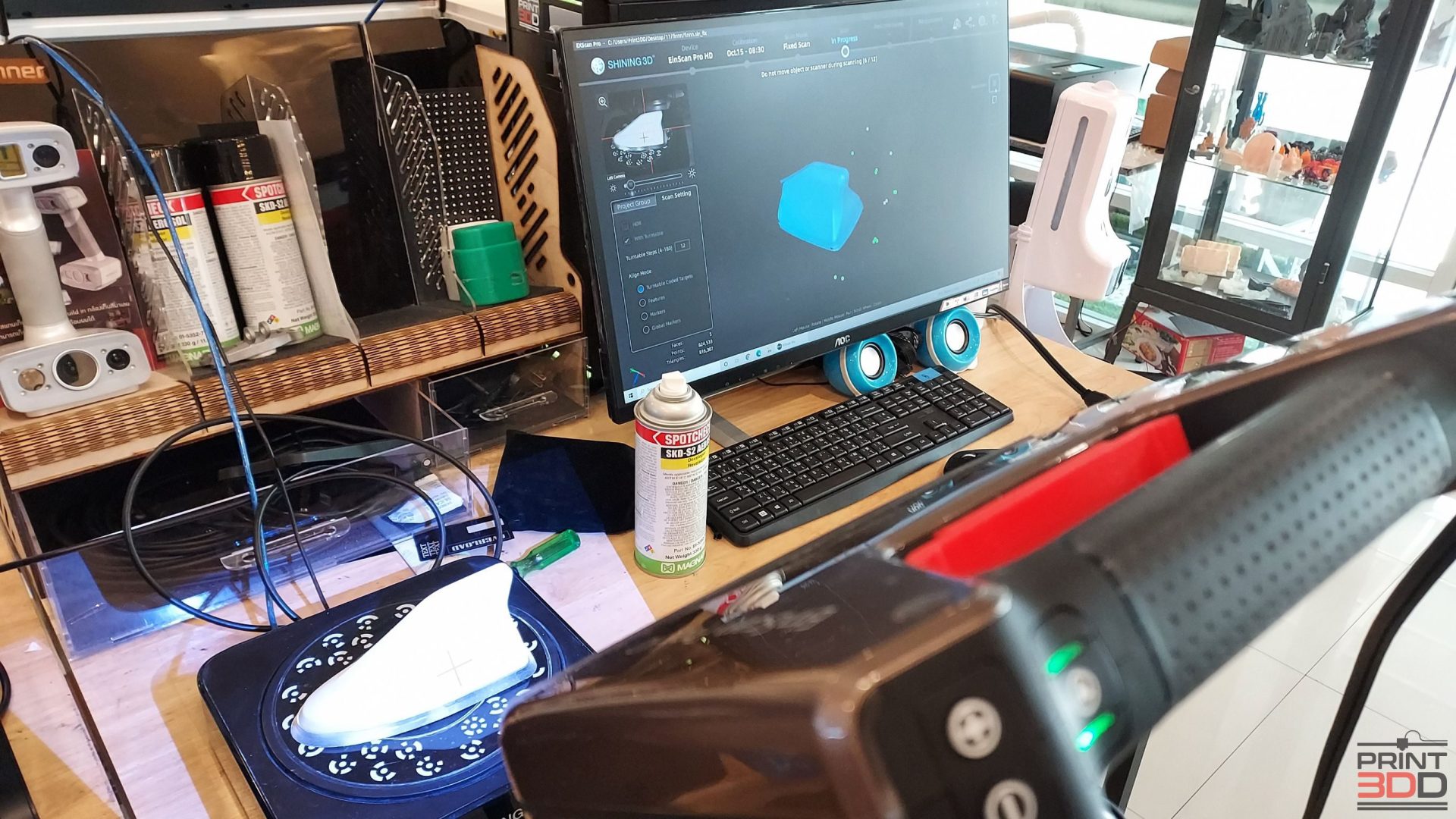

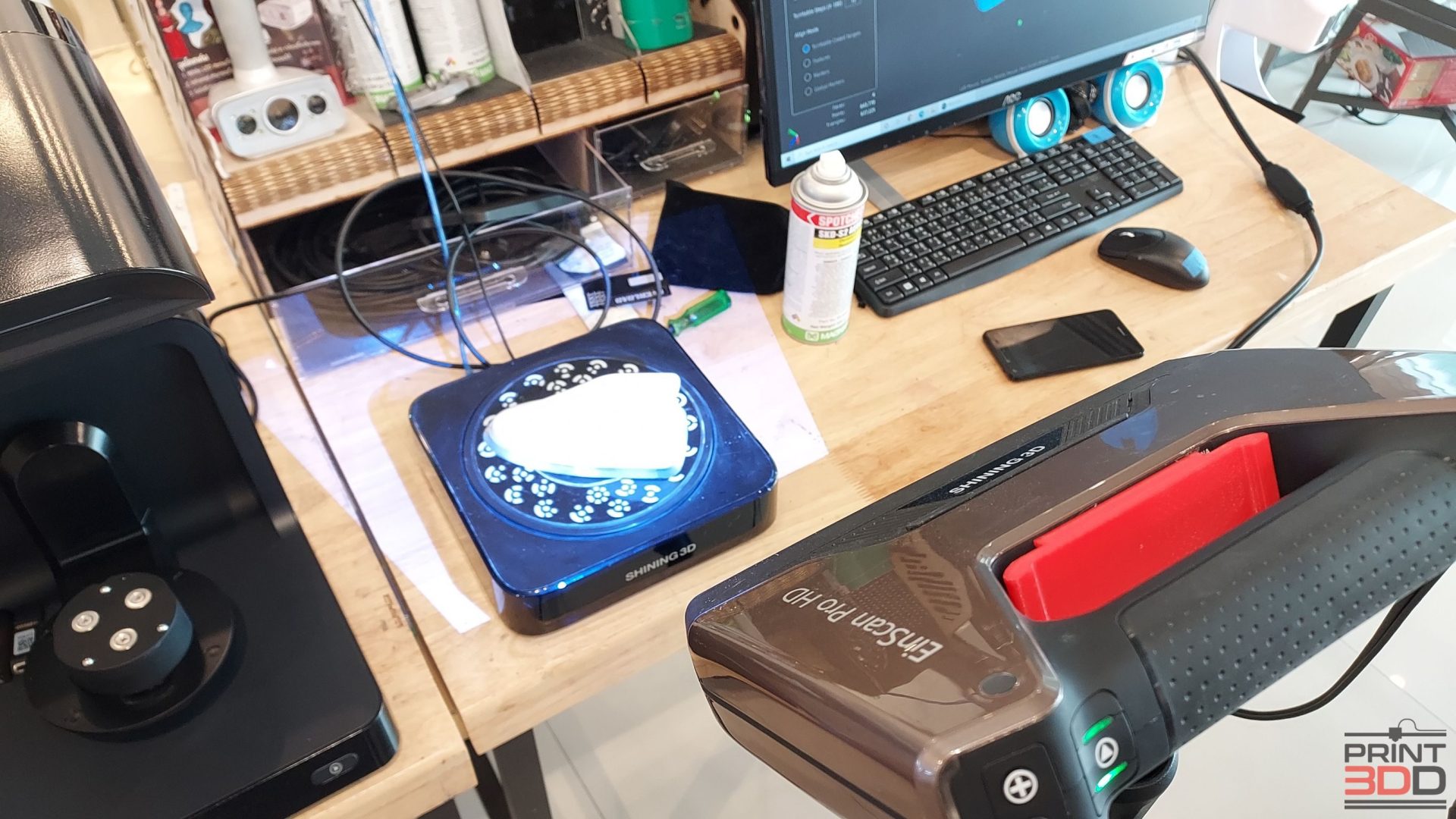

การสแกนครั้งนี้จำเป็นต้องใช้ชุดIndustrial packเพื่อใช้ประโยชน์จากTurntableเพื่อประหยัดMarker

เครื่องก็จะหมุนงานไปเรื่อยๆจนครบรอบตัวงานจากนั้นก็จะได้ตัวงานที่เกือบสมบูรณ์แล้ว

การสแกนจะทำการหมุนทั้งหมด12ครั้งจนครบรอบชิ้นงานและสามารถกำหนดได้โดยผุ้ใช้
เมื่อปิดผิวแล้วก็จะได้งานผิวเนียนๆพร้อมพิมพ์แล้ว

เมื่อทำการปิดผิวจนครบแล้วก็ทำการExport Fileออกมาเพื่อทำการพิมพ์ โดยวัสดุที่เราจะใช้เป็นวัสดุABS ด้วยเครื่องFlashforge Creator Pro2

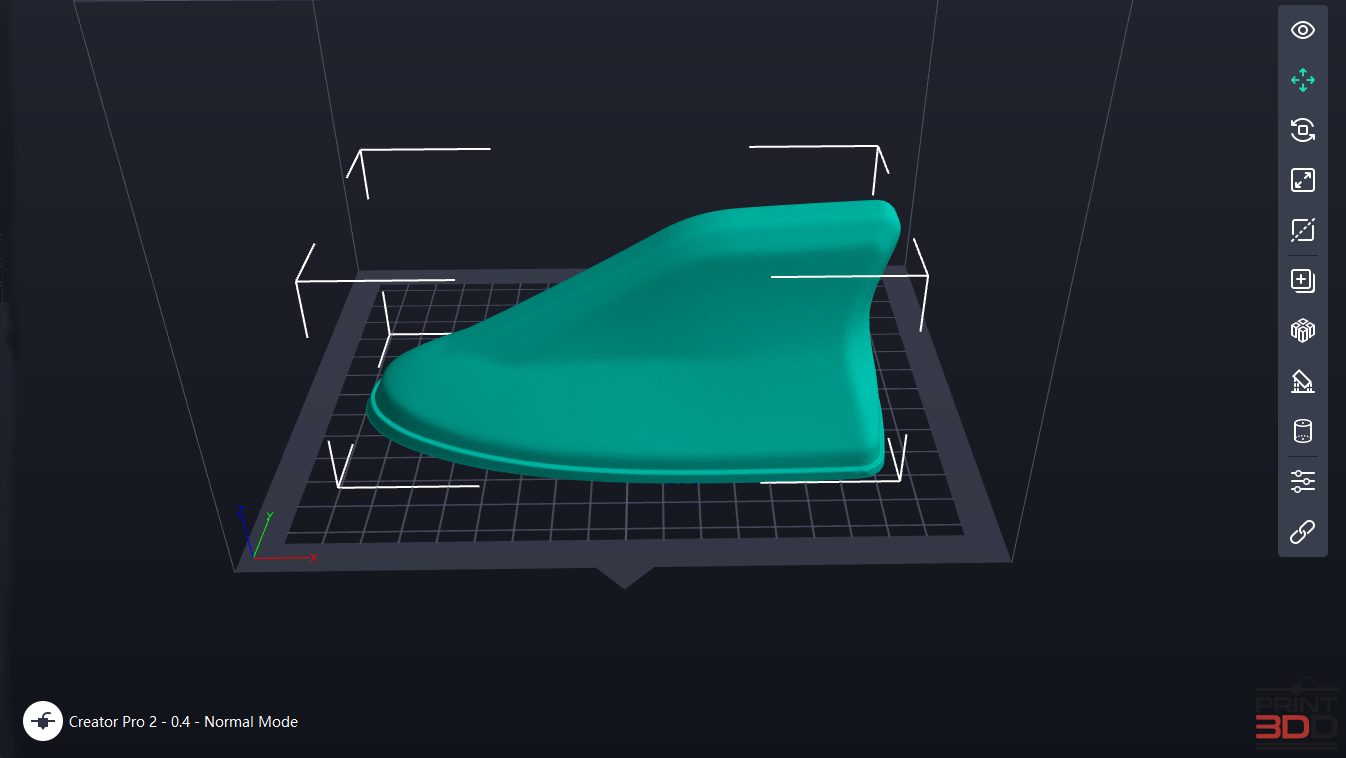

ทำการSliceด้วยโปรแกรมFlashprint

พิมพ์ด้วยCreator pro2 โดยใช้ABS

เมื่อพิมพ์เสร็จแล้วก็แกะออกมาเพื่อลองก่อนใช้งาน ถ้าหากพร้อมก็ติดกับรถได้เลย
**ชิ้นงานนี้ใช้เพื่อเป็นอุปกรณ์แต่งรถเท่านั้นไม่ได้ใช้เป้นเสาวิทยุแต่อย่างใด

ทดสอบระนาบเรียบร้อยก็พร้อมใช้งานแล้ว

บทความนี้ก็เป็นการใช้งานเครื่อง3D Scannerอย่างง่ายเพื่อจะเป็นการจุดประไอเดียใหม่ให้ผู้ใช้3D Scanner และครั้งหน้าทางเราจะทำการใช้Reverse Engineeringเพื่อทำการปรับแต่งครีบฉลามนี้เพื่อติดกับรถอื่นๆในครั้งถัดไปโปรดติดตามต่อไปได้เลยครับ
