สวัสดีครับวันนี้มาแชร์งานของลูกค้าเรา ใช้ 3D Scanner มาประยุกต์ใช้กับงานประติมากรรม
ประโยชน์ของการใช้ 3D Scanner / 3D Printer
– ไร้ข้อจำกัดในการ ย่อ ขยายงาน
– ทำซ้ำในรูปแบบต่างๆ หรือด้วยวัสดุต่างๆ
– สามารถนำไฟล์ 3D ที่ได้ไปแต่งเพิ่ม ตัดต่อ สร้างเพิ่ม ดัดรูปร่าง
Credit คุณนพพล
อ่านเพิ่มเติม
ประติมากรรม 4.0 ตอน1
ประติมากรรม 4.0 ตอน2
เครื่องที่ใช้
EinScan Pro/Pro+
Flashforge Guider2
เครื่องพิมพ์ 3 มิติสามารถสร้างชิ้นส่วนหลายๆ แบบมาประกอบกันเพื่อทำเป็นกลไกต่างๆ ได้ โดยงานชิ้นนี้พิมพ์ขึ้นจากเครื่องพิมพ์ 3 มิติ รุ่น Flashforge Guider2s ซึ่งมีพื้นที่ในการพิมพ์ที่ขนาด 280x250x300 ทำให้สามารถพิมพ์ชิ้นส่วนหลายๆ ชิ้นพร้อมๆ กันได้ ตัวนี้เราได้นำไฟล์มาจากเว็ป Thingiverse ซึ่งจะเป็นเว็ปที่มีผู้ใช้งานอยู่ทั่วโลกแชร์ความรู้ แชร์ไฟล์ มาให้โหลดไปใช้งานกันแบบฟรีๆ ในส่วนของงานชิ้นนี้ จะทำงานโดยการใช้มือดันแล้วตัวชิ้นงานจะทำการสลับขากันในการเดิน
อื่นๆ : 1. ความเร็วในการพิมพ์อยู่ที่ประมาณ 40 mm/s
2. ความละเอียด 0.2 mm
3. อุณหภูมิที่ใช้ 210 องศา
ใช้เวลาในการพิมพ์ : 12 ชั่วโมง 45 นาที ต่อขาหนึ่งชุด
รูปที่ 1 การพิมพ์ชิ้นงาน
รูปที่ 3 ขาหนึ่งข้างที่ประกอบออกมาได้
รูปที่ 5 ขา 1 คู่ ที่ประกอบออกมา
รูปที่ 6 ชิ้นงานที่เสร็จสมบูรณ์ (ด้านข้าง)
รูปที่ 7 ชิ้นงานที่เสร็จสมบูรณ์ (ด้านหน้า)
ที่มา : https://www.thingiverse.com/thing:3073375
ช่วง 13-15 สค. พี่ผ่านมาได้เราได้มีโอกาสไปเยี่ยมชมโรงงาน Flashforge ที่เมือง Jinhua / HangZhou ประเทศจีน โรงงานที่เราเป็นเยี่ยมชมเป็น Head Quarter เป็นที่อยู่ของส่วนการผลิต, Packing, QC, แผนก Sales และ Marketing (ส่วนฝ่าย R&D อยู่ที่สำนักงานใน Hangzhou และ Beijing) โรงงานค่อนข้างใหญ่ประกอบด้วยหลายตึก สายการผลิตรองรับการผลิตสูงสุด 12,000 units/units มีโรงงานผลิตเส้น Filament เป็นของตัวเอง พนักงานเฉพาะในส่วนของ HQ Jinhua คือ 350คน เรียกว่ามีมาตรฐานระดับโลก (หลายๆส่วนโดยเฉพาะในด้านการผลิต และ การวิจัย ไม่สามารถโชว์รูปได้) ISO9001, 14001, CE, FCC, RoHS ได้รางวัลจากทั่วโลกหลายรางวัล
หลังจาก Print3Dd ที่เราเป็น Exclusive Distributor มา 5 ปี เป็นโอกาสที่ดีที่เราได้ ไปเห็นโรงงานใหม่ การผลิตดูมีมาตฐาน มีขั้นตอนการประกอบชัดเจน / ขั้นตอนการ QC ชัดเจน ทุกเครื่องต้องผ่านการพิมพ์มาแล้ว 6-12 ชม. เพื่อมั่นใจว่าสินค้า ไม่มีปัญหา ลูกค้าจึงมั่นใจว่า Flashforge เป็นบริษัทระดับโลก สินค้ามีมาตรฐาน มีบริการหลังการขายเหมาะสม (Service Year ยาวมี Spare part ตลอดเนื่องจากยอดขายเยอะมาก — โดยเฉพาะใน USA และ Europe)
เรื่องน่ารู้เกี่ยวกับ Flashforge
1. Flashforge เครมว่าเป็นแบรนที่ขายที่สุด #1 ในประเทศจีน (ในแง่ยอดขายรวม–ระดับ consumer) และเป็นที่ 2# หรือ 3# ระดับโลก
2. Flashforge เป็นผู้ผลิตสินค้า OEM ให้ Bocsh(Dramel), GE, Polar, Monoprice และอีกหลายบริษัท
3. Flashforge เปิดบริษัทมาได้แค่ 6ปี ก่อนจะมาเป็นที่ #1 ในจีนปีที่ 5
4. Flashforge มี Team R&D อยู่ 40คน ในนี้เป็นระดับ Ph D. 10 คน โดยเป็นงานที่พัฒนาในรูปแบบ Hardware และ Software
5. Flashforge มีฐานลูกค้ามากมายในวงการศึกษาทั่วโลก เช่น โรงเรียนทั่วประเทศใน Australia, USA และใน จีนเอง
รุ่นที่ขายดีของ Flashsforge มีดังนี้ FF Finder, FF ADV3, FF Creator Pro, FF Guider2s,
ปัจจุบันการพิมพ์ 3 มิติเป็นอีกทางเลือกหนึ่งที่สามารถจะรังสรรค์สิ่งใหม่ๆออกมาได้มากมาย แม้กระทั่ง Minitape และสิ่งอื่นๆที่ใช้ในชีวิตประจำวันก็สามารถพิมพ์ได้เช่นเดียวกัน มาเริ่มกันเลยครับ
CREDIT FILE : https://www.thingiverse.com/thing:1169741
วัสดุที่ใช้ในการพิมพ์ : PLA
อื่นๆ : 1.ความเร็วในการพิมพ์ที่เหมาะสมควรอยู่ที่ประมาณ 40 mm/s
2.จะสร้างหรือไม่สร้าง Support ชิ้นงานก็สามารถขึ้นได้
ใช้เวลาในการพิมพ์ : 8 ชั่วโมง 2 นาที
ขอนำผลงานจากลูกค้าผู้น่ารักของเรามาให้ชมกันครับ เป็นผลงานจากเครื่อง Flashforge Dreamer, Flashforge Guider, และ Flashforge Guider II
ผู้ที่มีจินตนาการ มีฝีมือ การมีเครื่องมือที่ดี ไว้ใจได้ ในราคาที่จับต้องได้ด้วย ก็ช่วยให้จินตนาการนั้นเป็นจริง จับต้องได้โดยไม่ยากเลย
ป.ล. หากใครต้องการใช้บริการน้องเขาติดต่อได้เลยที่ https://www.facebook.com/madin3d/ ครับ บริการเป็นกันเองมาก

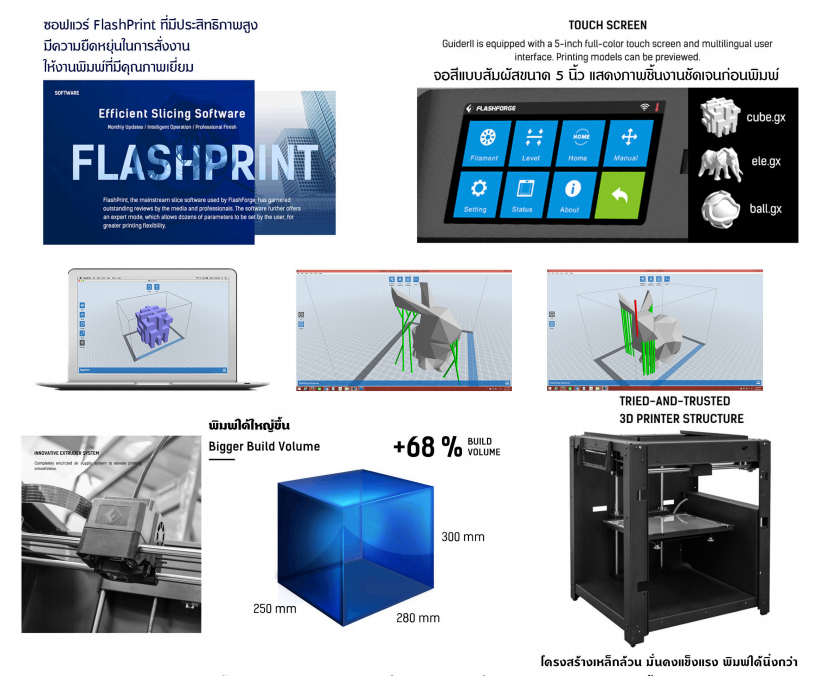

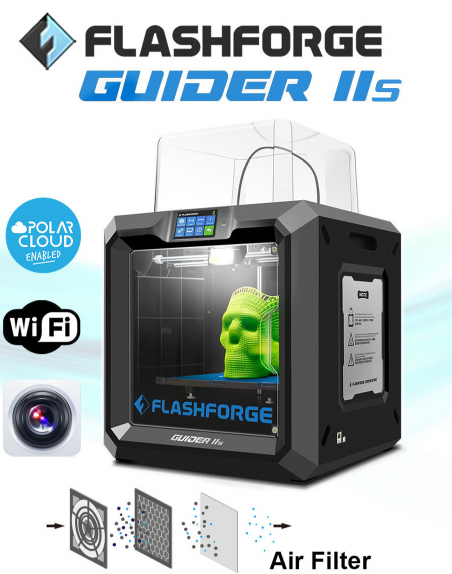

เปิดตัวใหม่สำหรับเครื่องพิมพ์ 3 มิติ ขนาดใหญ่ของทาง Flashforge ก็คือ Flashforge Guider2s ที่มีขนาดฐานในการพิมพ์ชิ้นงานอยู่ที่ 28x25x30 cm ซึ่งก็เท่ากับเจ้าตัว Flashforge Guider2 ด้วยฐานที่มีขนาดใหญ่ก็เลยจะทำให้ตัวเครื่องนั้นมีขนาดใหญ่ถึง 55x49x56 cm โครงสร้างของตัวเครื่องนั้นเป็นโลหะแข็งแรงประกอบกับโครงสร้างภายนอกเป็นพลาสติกอย่างดีปิดทุกด้าน เพื่อป้องกันฝุ่น แมลง หรืออื่นๆ ที่จะเข้าไปขัดขว้างรหว่างการพิมพ์งานของเราได้ เครื่อง Guider2s สามารถใช้พลาสติก (filament) ได้หลากหลายชนิดเพราะมี Stepping Motor ในการดึงเส้นติดอยู่ใกล้กับหัวฉีดทำให้เวลา Load Filament ทำได้ดีกว่าเครื่องที่มี Stepping Motor อยู่ไกลจากหัวฉีดไม่ว่าจะเป็นเส้นที่นิ่ม แข็ง ยืดหยุ่น หรืออื่นๆ เช่น Flexible Nylon HIPS PETG ABS PLA และอื่นๆ อีกมากมาย ถ้าใครที่เคยใช้เจ้า Guider2 ตัวธรรมดาอยู่แล้วจะรูปวาเครื่องนี้นั้นพิมพ์งานได้ดี สวย และงานมีเนื้อผิวที่ดีมาก ความละเอียดที่ตัวเครื่องทำได้อยู่ระหว่าง 0.05-0.4 mm หรือ 50-400 ไมคอน สิ่งที่ตัวเครื่อง Flashforge Guider2s มีการอัพเกรดเพิ่มมานั้นคือ ตัวกรองอาการภายในตัวเครื่อง(Air Filter), กล้องไว้มองชิ้นงานระหว่างพิมพ์(Build-in Camera), รองรับการสังพิมพ์งานผ่าน Cloud(Polar Cloud), ฝาครอบด้านบนแบบใหม่แข็งแรงกวาเดิม(Cover) และเปลี่ยนสีของตัวเครื่องใหม่เป็นสีเทา อาจจะนึกภาพไม่ออกกันใช่ไหมครับงั้นเดี๋ยวผมจะมารีวิวให้เห็นกันว่าเจ้าตัวเครื่อง Flashforge Guider2s นั้นมีหน้าตา และแตกต่างจาก Flashforge Guider2 อย่างไรมาดูกันเลยครับ
ภาพที่ 1
ส่วนที่เพิ่มเข้ามจาก Flashforge Guider2s มีอะไรบ้าง

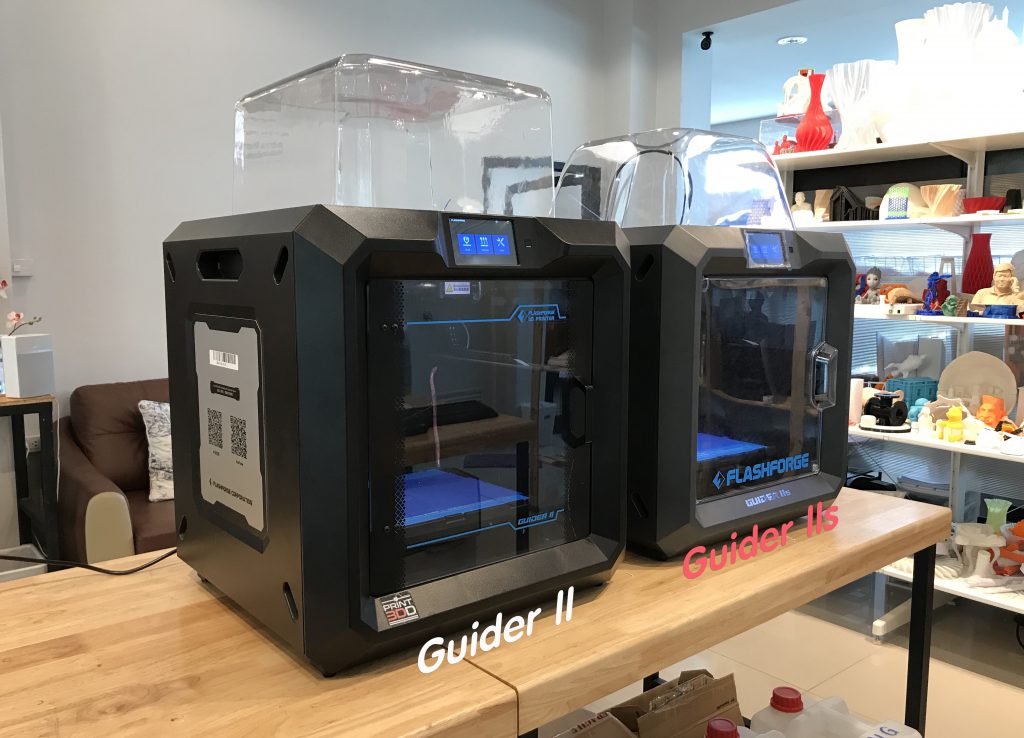

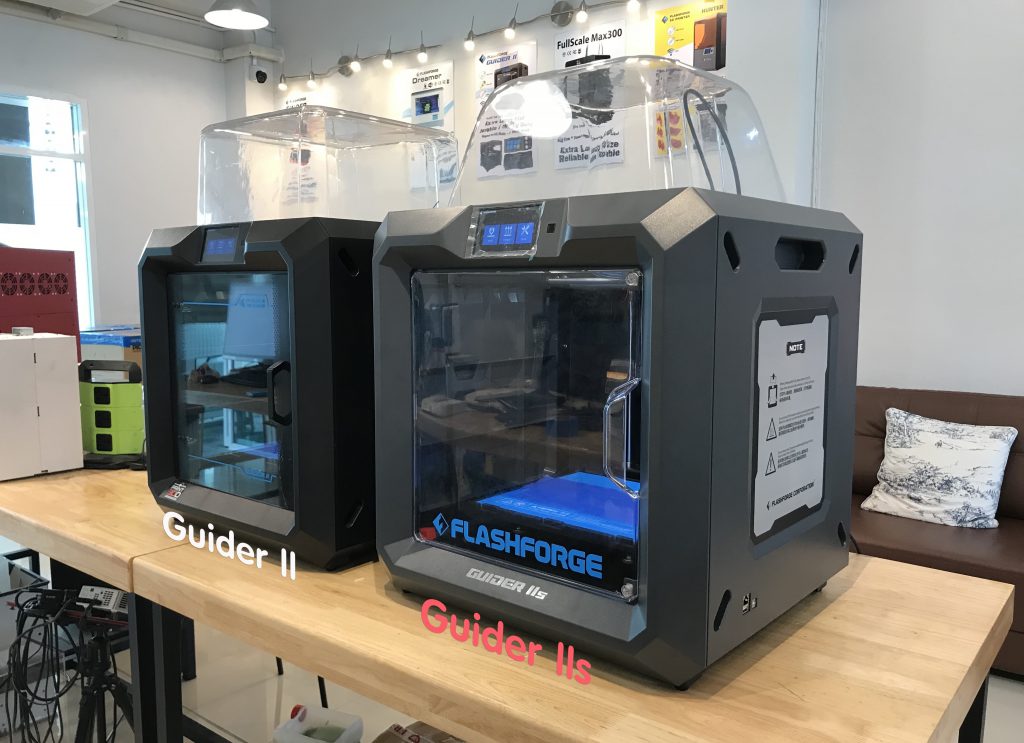

เครื่อง Flashforge Guider2s มีการอัพเกรดอะไรมาบ้างเราจะมารีวิวให้ดูกันชัดๆ ไปเลยครับ ว่าจะมีส่วนไหนบ้างที่เพิ่มขึ้นมาจากเจ้ารุ่นพี่ Flashforge Guider2 แต่ก่อนอื่นเลยจะขอบอกว่าเครื่องทั้ง 2 ตัวนี้จะมีหน้าตาคล้ายๆ กัน และขนาดยังใกล้เคียงกันอีกด้วยเหมือนตัว Flashforge Guider2 เดิมเลย(ภาพที่ 2) สิ่งที่เปลี่ยนไปนั้นเรามาดูกันครับ

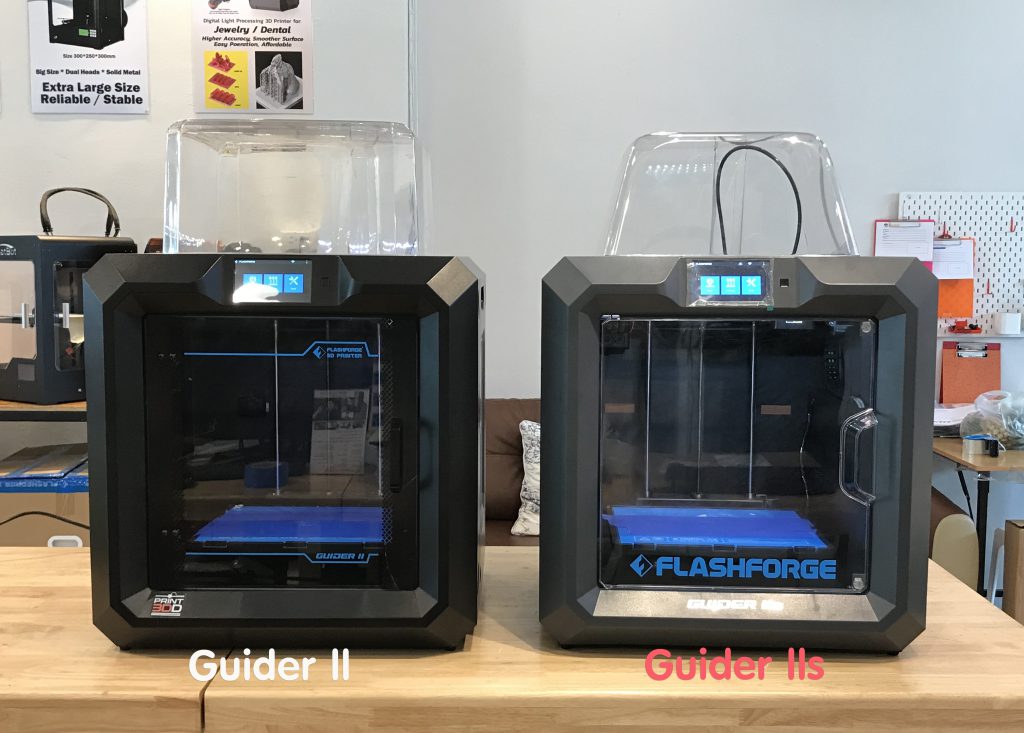

1.สีของตัวเครื่องเปลี่ยนจากสีดำ(Color Black) เป็นสีเทา(Color Gray) สีของโครงสร้างด้านนอกของตัวเครื่องในส่วนที่เป็นพลาสติกนั้นได้ทำการปรับเปลี่ยนให้มีความแตกต่างจาก Guider2 ออกไปเนื่องด้วยหน้าตาที่มีความคล้ายกันมากเลยต้องทำให้สีแตกต่างกัน (ภาพที่2-4)
ภาพที่2
ภาพที่ 3
ภาพที่ 4

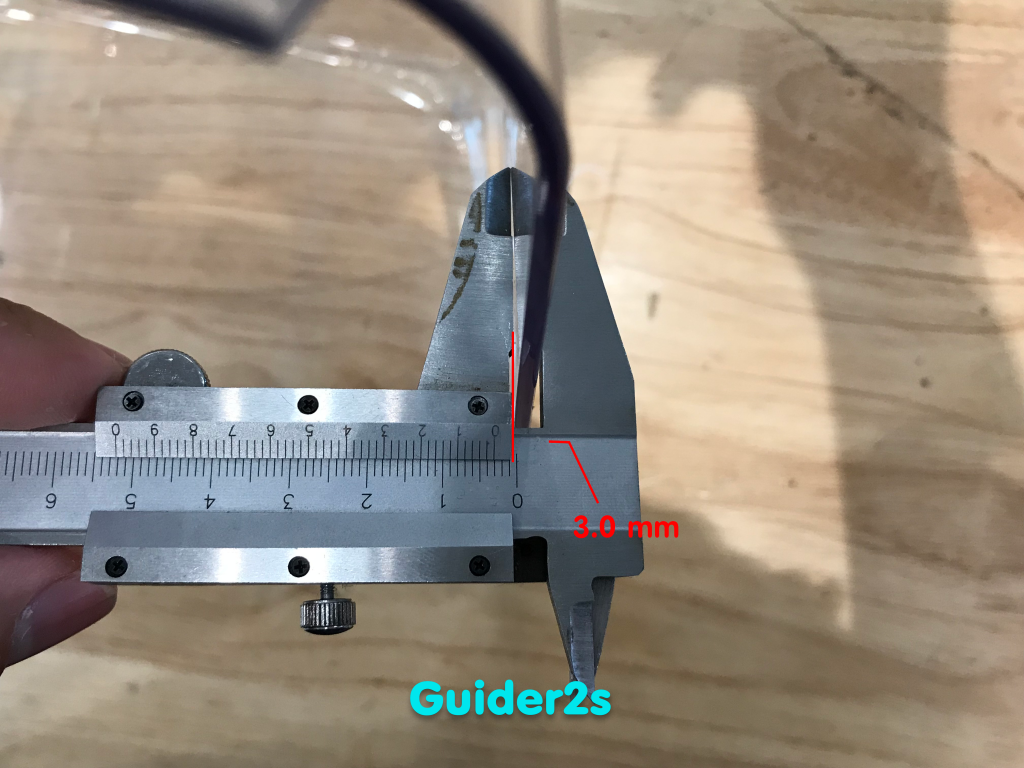

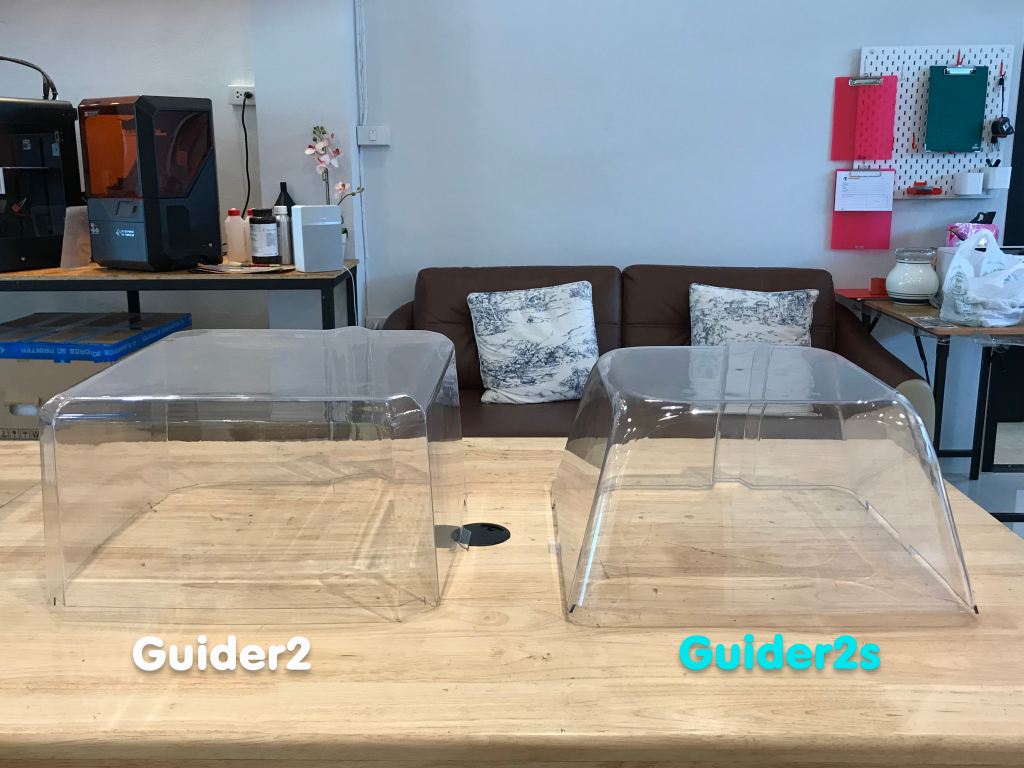

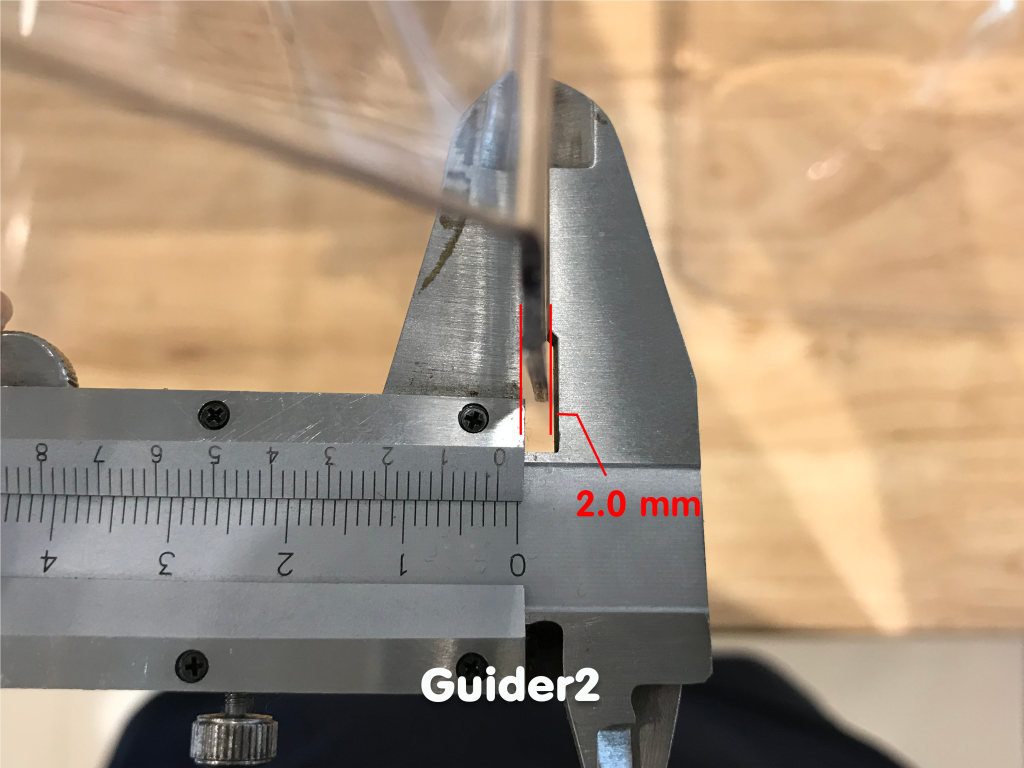

2.ฝาครอบด้านบนใหม่ ฝาครอบที่ด้านบนของ Guider2s นั้นได้มีการออกแบบใหม่ให้มีความแข็งแรงมากกว่าเดิมด้วยความโค้งมนในส่วนที่เป็นขอบของฝาครอบ และฝาครอบยังมีความหน้ามากขึ้นกว่าเดิมอีกจาก 2.0 mm เป็น 3.00 mm แถมส่วนที่เป็นจุดสโลปของฝาครอบยังทำให้มองชิ้นงานที่พิมพ์ได้ง่ายขึ้นกว่าเดิมด้วย (ภาพที่5-7)
ภาพที่ 5
ภาพที่ 6
ภาพที่ 7

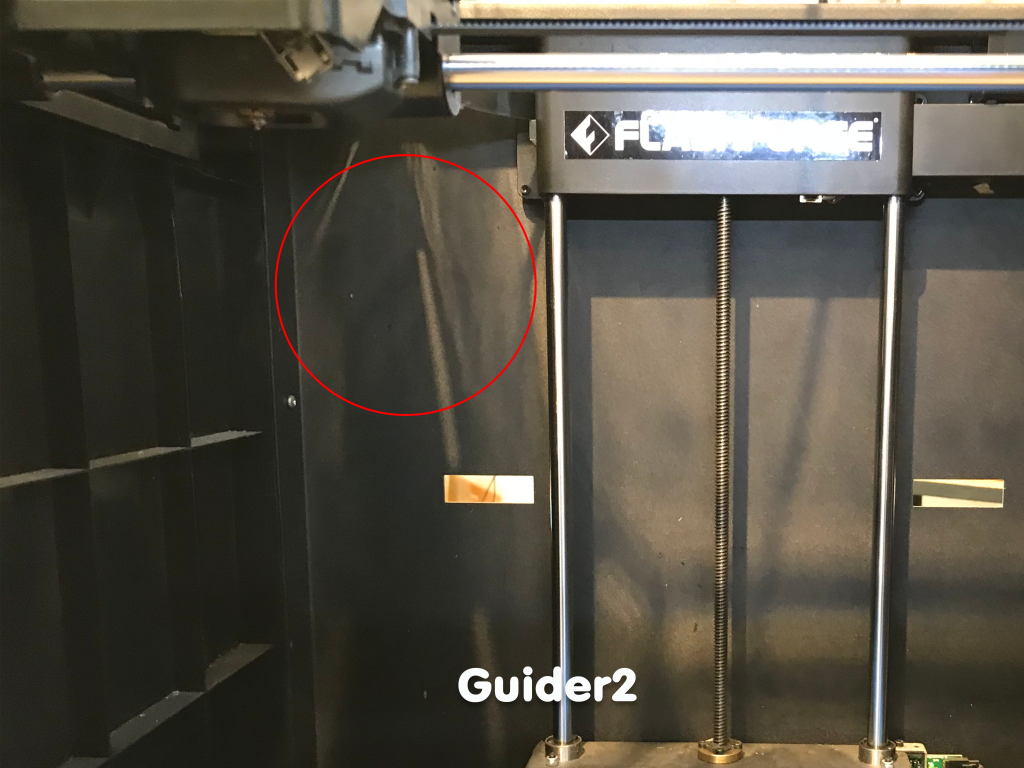

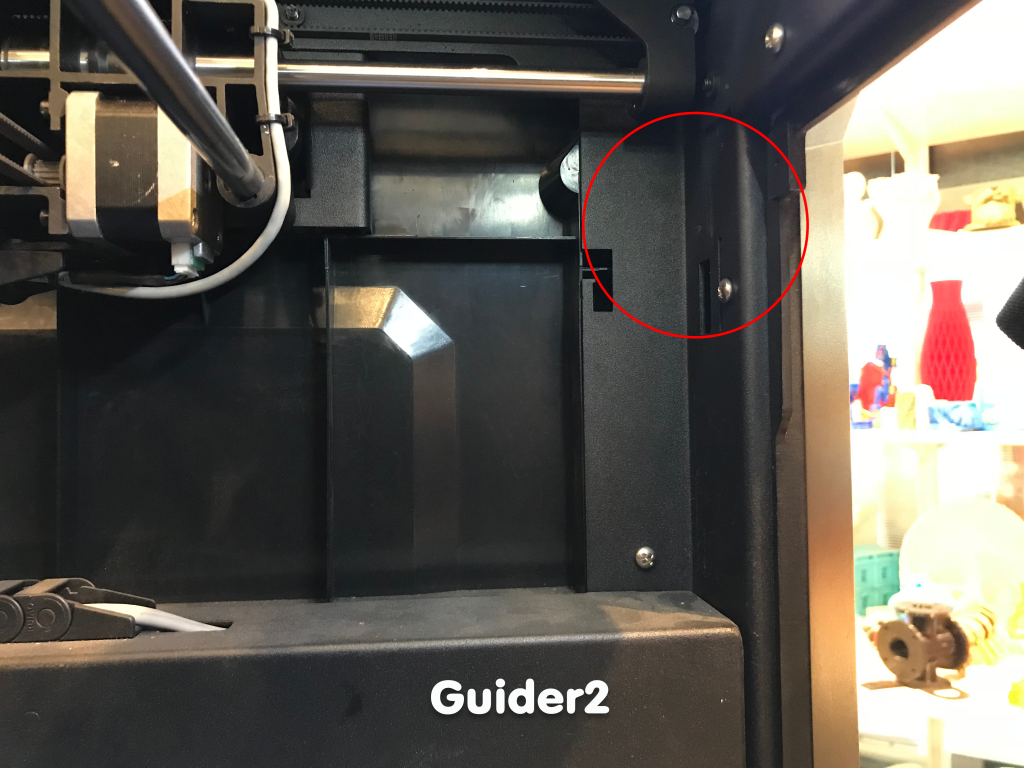

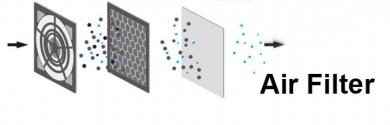

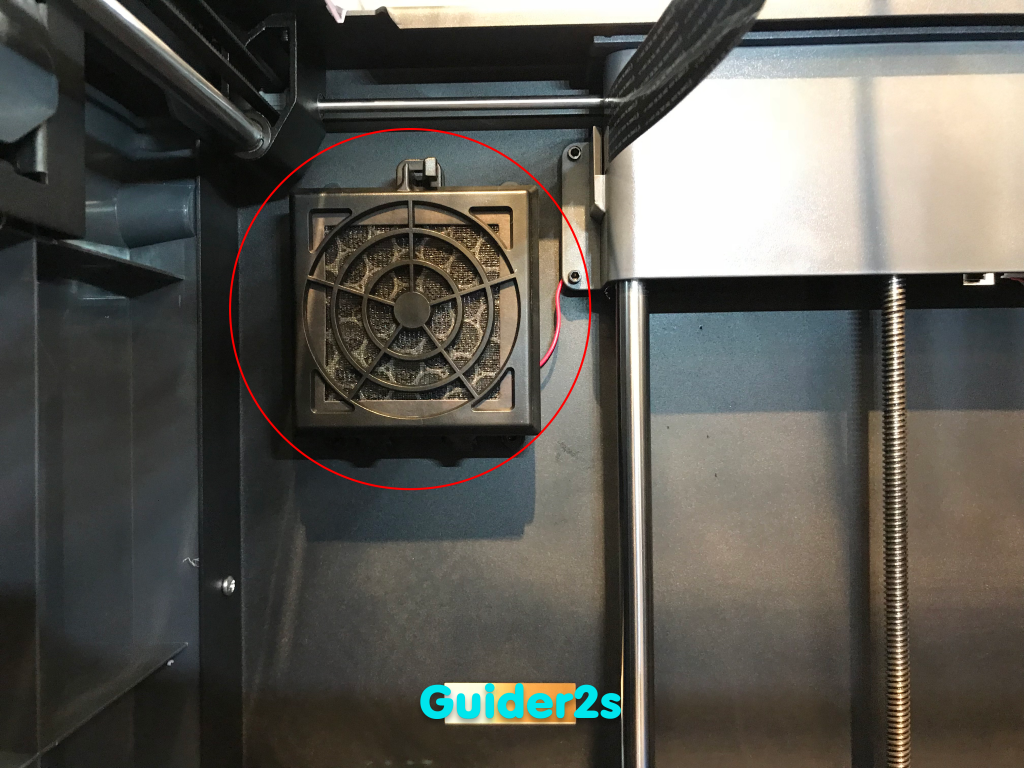

3.ตัวกรองอาการภายในตัวเครื่อง(Air Filter) เครื่อง Guider2s จะมีการเพิ่มพัดลมดูอากาศพร้อมกับตัวกรองอากาศมาให้อยู่ภายในตัวเครื่องแบบ Build In เพื่อช่วยให้การถ่ายเทอากาศภายในตัวเครื่องพิมพ์ทำได้ดียิ่งขึ้นเมื่อมีการสั่งพิมพ์งาน แต่เมื่อมีการถ่ายเทอากาศที่ดีขึ้นแล้วก็ควรจะมีตัวกรองอากาศด้วยเพราะระหว่างที่อากาศไหลเวียนอยู่นั้นอาจจะมีมลพิษออกมากับอากาศด้วย ดังนั้นทางผู้ผลิตจึงติดทั้งพัดลมระบายอากาศและตัวกรองอากาศมาให้ด้วยครบชุดเลย (ภาพที่ 8-10)
ภาพที่ 8
ภาพที่ 9
ภาพที่ 10

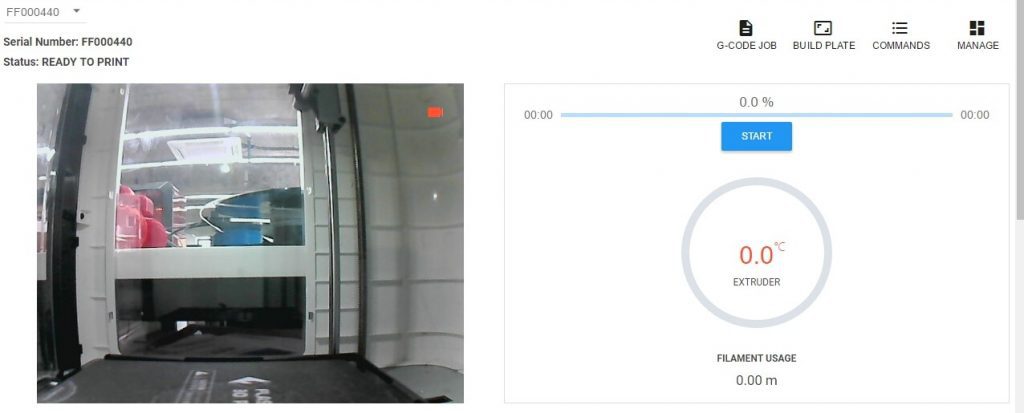

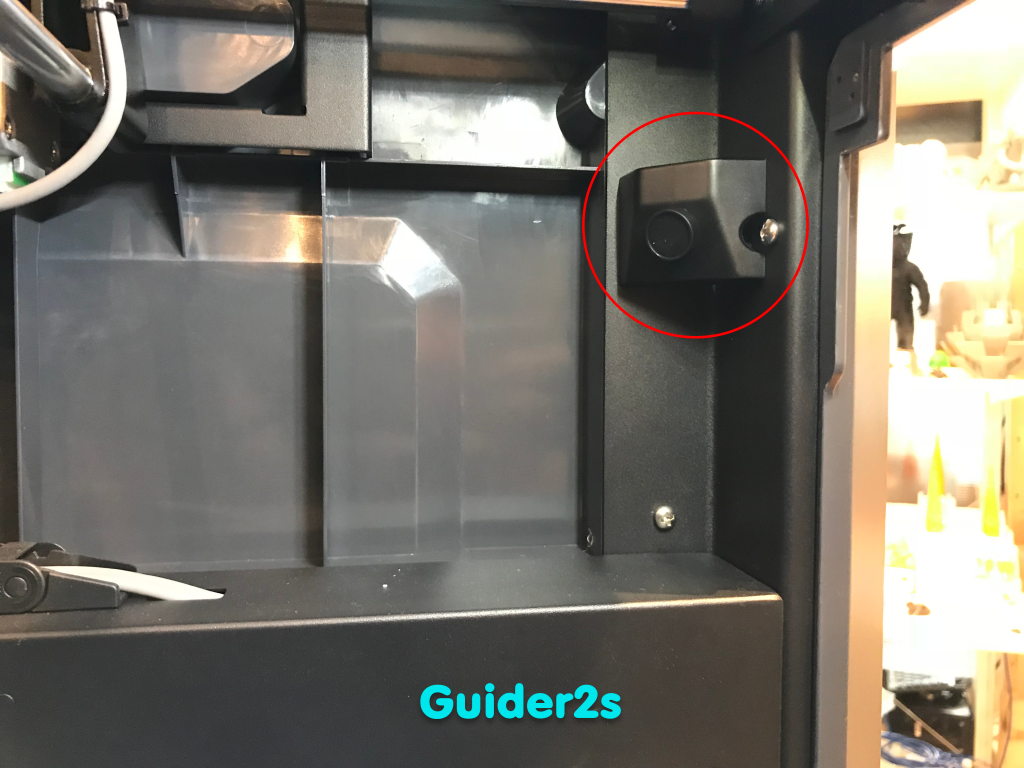

4.กล้องไว้มองชิ้นงานระหว่างพิมพ์(Build-in Camera) เมื่อมีการอัพเกรดทั้งทีจะเพิ่มนิดหน่อยไม่ได้จึงได้เพิ่มกล้องเข้ามา เพื่อไว้ดูชิ้นงานที่พิมพ์อยู่จากมือถือ หรือคอมพิวพเตอร์ของเราจากที่ไหนก็ได้โดยผ่าน Polar Cloud ให้ตัวเครื่องต่อ Wifi เมื่อเราเห็นว่างานที่พิมพ์หลุดหรือเสียสามารถสั่งหยุด ยกเลิก หรือสั่งพิมพ์งานได้ (ภาพที่ 11-13)
ภาพที่ 11
ภาพที่ 12
ภาพที่ 13

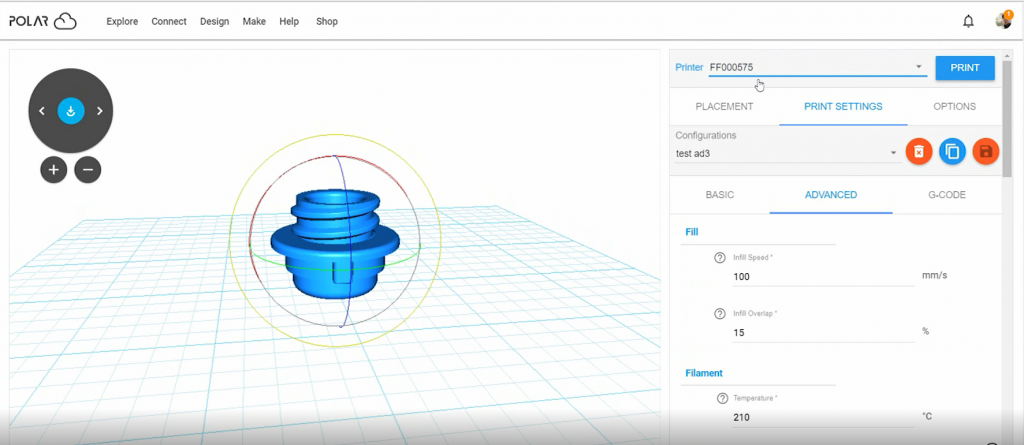

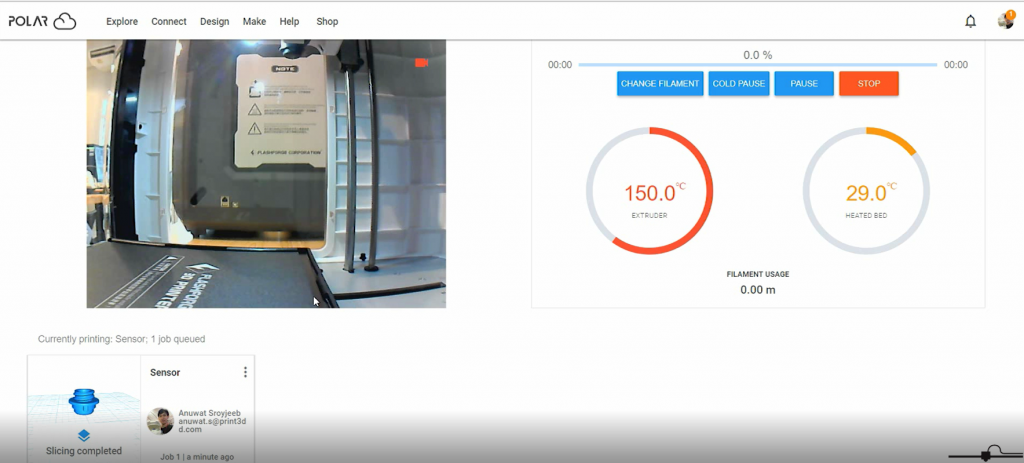

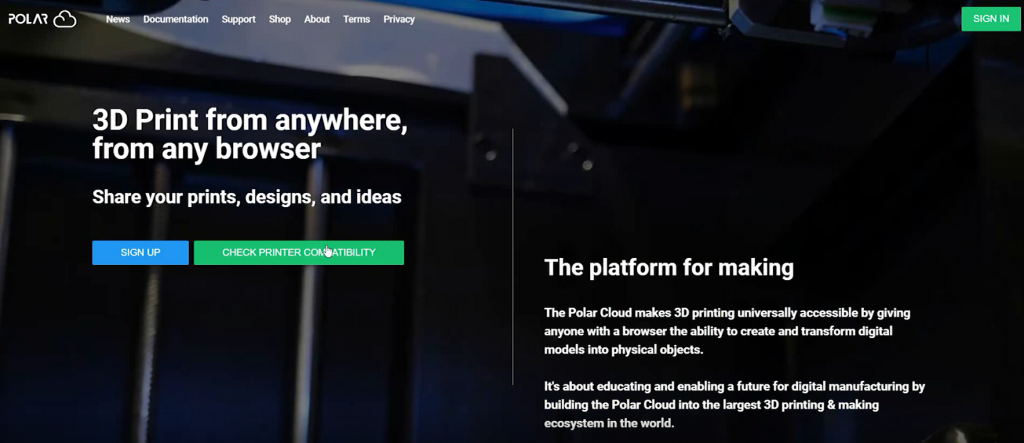

5.รองรับการสังพิมพ์งานผ่าน Cloud(Polar Cloud) เป็นฟังก์ชันที่ Build-In ในตัวเครื่องมาเลย และก็ยังมีในรุ่นอื่นๆ ด้วย เช่น Flashforge Adventerure3, Flashforge Guider2, Flashforge Finder หลักการทำงานง่ายๆ ของมันคือให้ 3D Printer ต่อ internet, wifi ซึ่งเครื่องที่เราได้ทำการเชื่อมต่อจะไปต่อกับ server ของ Polar Cloud จากนั้นเราก็สามารถควบคุมเครื่องทั้งหมดได้ผ่านหน้าเบราว์เซอร์ จะใช้ PC, Mobile หรือ Tablet ก็ได้ และผู้ที่เป็นเจ้าของเครื่องยังสามารถแชร์เครื่องของตนเองให้ผู้อื่นใช้งานเครื่องได้อีกด้วย ในเว็ป Polar Cloud นั้นเราสามารถนำไฟล์งาน 3 มิติต่างไปฝากเก็บไว้ต้องการจะพิมพ์เมื่อไหร่ก็ เลือกไฟล์งานมาแล้วทำการตั้งค่าการพิมพ์งานผ่าน Cloud ได้เลยการตั้งค่านั้นจะเหมือนกับหน้า Software Flashprint เลยทำให้เราสะดวกสบายขึ้นอยู่นอกบ้านยังสั่งพิมพ์งาน และดูการพิมพ์งานได้ด้วย (รีวิวการเชื่อมต่อ Polar Cloud)
ภาพที่ 14
ภาพที่ 15
ภาพที่ 16

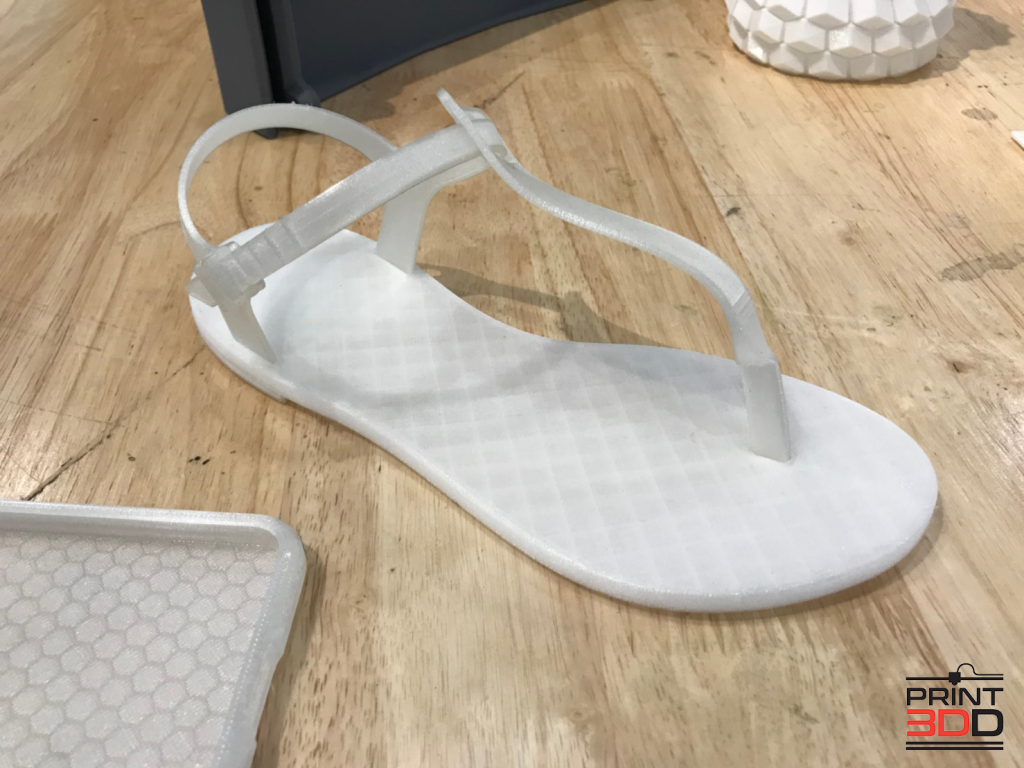

ตัวอย่างงานที่พิมพ์จากเครื่อง Flashforge Guider2s
ภาพที่ 17
ภาพที่ 18
รีวิวตัวอย่างงานที่พิมพ์จากเครื่อง Flashforge Guider2s
VDO รีวิวตัวเครื่อง
นักพัฒนาด้านการพิมพ์ 3 มิติ ได้สร้างเครื่องตัดหญ้าที่ใช้ Playstation joypad ในการควบคุมการทำงาน พลังงานที่ใช้ก็มาจากธรรมชาติที่ได้มาจากแสงอาทิตย์โดยใช้แผงโซล่าเซลล์เป็นตัวผลิตพลังงาน ส่วนประกอบภายนอกของตัวเครื่องก็เลือกใช้งานได้อย่างเหมาะสมเป็น ABS เพื่อเน้นความแข็งแรง และสามารถทนความร้อนได้สูง ด้วยความที่กล้าคิดกล้าทำนี้จึงทำให้ได้รับรางวัล Hackaday ในงาน 2018 Hackaday Prize ในช่วงไม่กี่อาทิตที่ผ่านมานี้
ถ้าพูดถึงในช่วงฤดูร้อนนั้นคุณอาจจะไม่อยากออกไปตกแต่ง จัดส่วน ตัดหญ้า ทำนู้นทำนี่ตอนที่แดดร้อนๆ แน่นอน ซิ่งทำให้บริเวณรอบบ้านของคุณเองไม่น่ามองเลยทีเดียว นี่แหละเป็นเหตุผลที่ควรจะมีเครื่องตัดหญ้าแบบที่สามารถควบคุมจากระยะไกลได้ เพื่อมาช่วยแก้ปัญหาในเรื่องนี้จริงๆ ทั้งสะดวกสบาย ไม่ต้องทนร้อนจากแสงแดด แถมยังประหยัดพลังงานอีกด้วย ด้วยการประยุกต์ใช้เครื่องพิมพ์แบบ 3 มิติ กับการใช้ชีวิตประจำวันได้นั้นเป็นเรื่องที่ยอดเยี่ยมมากจริงๆ ซึ่งเจ้าหุ่นยนต์เครื่องตัดหญ้านี้ได้มีการออกแบบโดย v.loschiavo ได้การออกให้มีความสวยงาม และเหมาะสมต่อการใช้งานจริงมากที่สุด ด้านในของตัวเครื่องตัดหญ้ามีแบตเตอรี่ที่สามารถเก็บพลังงานที่ผลิดได้จากแผงโซล่าเซลล์อีกด้วย เผื่อไว้ในวันที่แสงแดดไม่มีให้แผงโซล่าเซลล์ผลิตพลังงานมาใช้งานได้ แผงโซล่าเซลล์ที่ใช้มีกำลังไฟอยู่ที่ 10 วัตต์ และส่วนประกอบของตัวถังเครื่องตัดหญ้าสร้างขึ้นจากเครื่องพิมพ์ 3 มิติ วัสดุเป็น ABS ตัวเครื่องมีขนาด 495 x 340 x 195 mm. มีีมอเตอร์สองตัวที่ติดตั้งอยู่กับล้อด้านหลังที่มีขนาดเส้นผ่านศูนย์กลาง 150 mm. การที่มีมอเตอร์แยกจะทำให้ล้อทั้งสองสามารถควบคุมแบบแยกกันทำงานได้นั้นเอง เพื่อให้เลี้ยวผ่านจุดต่างๆ ได้อย่างมีประสิทธิภาพมากที่สุด
การที่จะตัดหญ้าได้สิ่งที่ขาดไม่ได้เลยนั้นคือใบมีด ใบมีดที่ใช้เป็นใบมีดไนล่อนมีขนาดเส้นผ่านศูนย์กลาง 255 mm. ติดอยู่กับเพลาของเครื่องตัดหญ้า ส่วนที่ใบมีดได้มีระบบเซ็นเซอร์เพื่อเช็คความปลอดภัยที่สามารถทำการล็อคใบมีดได้ทันทีเมื่อมีคนเข้ามาในบริเวณที่เครื่องตัดหญ้ากำลังทำงานอยู่ และยังมีฟังก์ชั่นที่สามารถทำงานแบบกึ่งอิสระได้อีกด้วยโดยใช้เซ็นเซอร์ ultrasonic, infrared และ shock sensors ในการตรวจสอบอุปสรรคขณะที่เครื่องกำลังตัดหญ้าอยู่ ทั้งหมดนี้สามารถควบคุมจากระยะไกลได้ด้วย joypad ของเครื่อง Playstation ทั้งนี้ทั้งนั้นเจ้าหุ่นยนต์เครื่องตัดหญ้านี้ยังไม่ได้มีแผนว่าจะผลิตเพิ่มจำนวนขึ้นมาอีกหลายๆ เครื่อง แต่ในอนาคตอีกไม่นานอาจจะได้รับการพัฒนาให้ผลิตขึ้นมาหลายๆ เครื่องเพื่อให้เป็นประโชยน์ต่อการใช้ชีวิตประจำวันมากที่สุด โอ้ว!! เป็นความคิดที่ดีเลยครับ
ที่มา : http://www.3ders.org/articles/
ขอขอบคุณ โรงพยาบาลสิรินธร จังหวัดขอนแก่น
ที่อุดหนุนเครื่องพิมพ์สามมิติ Fullscale Max 450, Flashforge Guider II และ เครื่องสแกนสามมิติ Einscan Pro ไปใช้ในการผลิตอวัยวะเทียมแจกจ่ายให้ผู้พิการที่มีฐานะยากจนทั่วประเทศ
3D Scanner : Einscan Pro
3D Printers: Fullscale Max 450, Flashforge Guider II

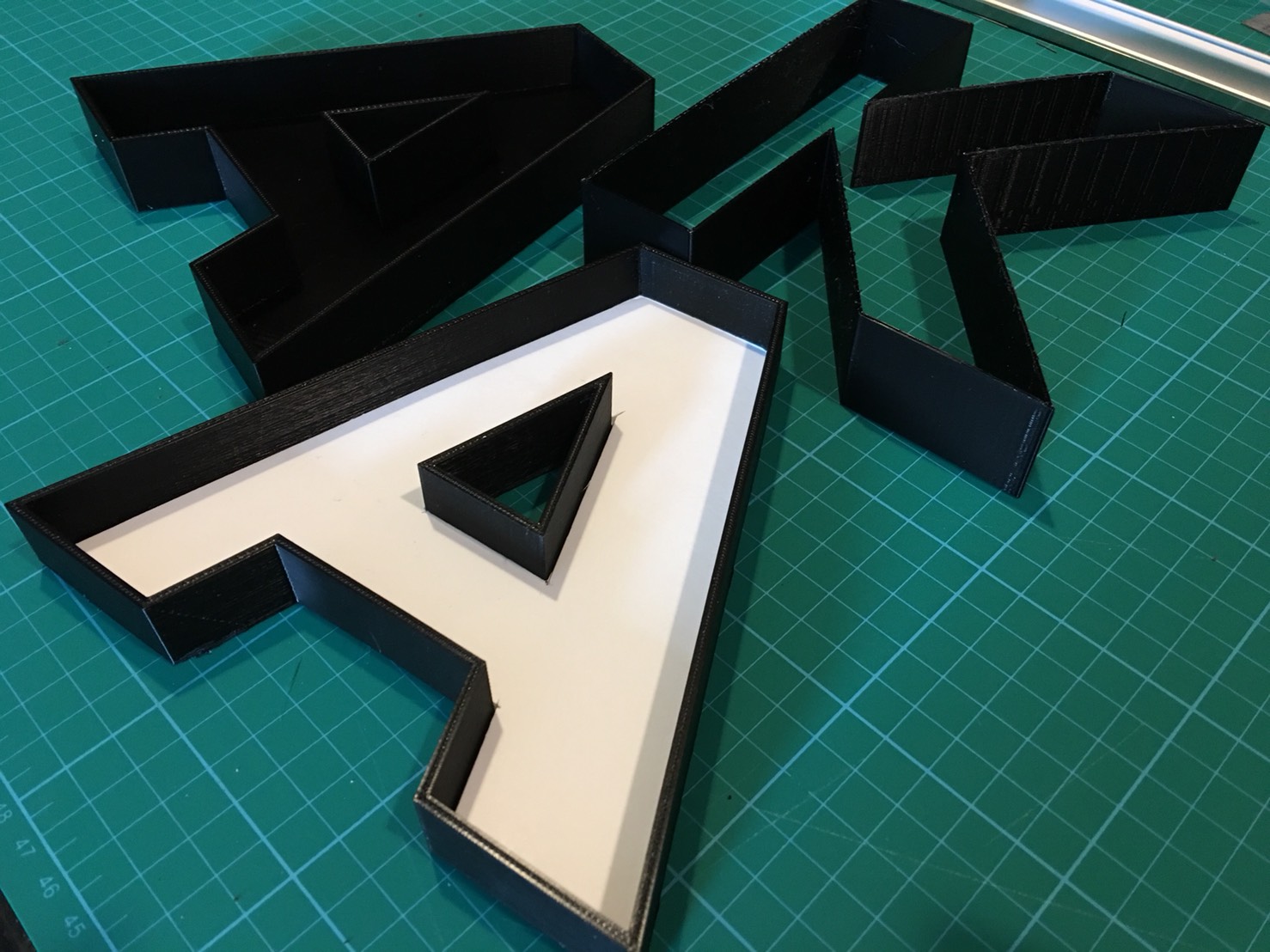

เป็นที่ทราบดีอยู่แล้วเครื่องพิมพ์ 3มิติ เป็นเครื่องสารพัดนึก หากมีไฟล์ 3มิติ ก็พิมพ์อะไรออกมาก็ได้ คราวนี้เรามาดูการใช้งานเครื่องพิมพ์ 3มิติ ในงานป้าย งานทำตัวอักษรติดไฟ LED หรือ งาน Signage กันบ้าง
เครื่องสามารถนำไปประยุกต์ การใช้งานได้หลาก
การทำกล่องตัวอักษร อักษรนูน เพื่อติดไฟล์ LED สามารถอ่านบทความเพิ่มเติมได้ที่นี่ >>click<<
การทำตัวอักษร นูน ลักษณะต่างๆ สามารถอ่านบทความเพิ่มเติมได้ที่นี่ >>click<<
สวัสดีครับ พอดีลูกค้าท่านหนึ่งให้เกียรติแชร์รูปจากเครื่องพิมพ์ 3มิติ งานออกมาเป็นงานเชิงสถาปัตกรรม โมเดลจำลอง และการออกแบบผลิตภัณฑ์ น้องจิวผู้ออกแบบเริ่มใช้ 3D Printer ในขณะอยู่มัธยมปลาย ใช้ Software 123D Design ในการออกแบบงานเชิงสถาปัตย์ ตอนแรกๆทำเล่นๆ ออกแบบของใช้ในบ้าน ทำไปทำมา ติดใจทำได้ดีและสวยขึ้นเรื่อยๆ ข่าวดีที่สุดคือ น้องสามารถเข้าคณะสถาปัตย์ จุฬา ภาค inter ได้โดยการส่ง Portfolio ผลงานที่พิมพ์จากเครื่องพิมพ์ 3มิติ (สวยๆอยู่ใต้ๆของ Post นี้)
จุดสังเกตุคือ ทุกคนสามารถใช้เครื่อง 3D Printer ในการออกแบบงานและสร้างงานได้เองไม่ยาก หากมีสร้างสรรค์ดีๆเหมือนน้องจิว ทุกคนก็สามารถสร้างชิ้นงานของตัวเองออกมาเป็นชิ้นงานจริงที่จับต้องได้ ไม่ได้เป็นเครื่องแค่ไฟล์ 3มิติ โดยใช้ 3D Printer พิมพ์ออกมา
Credit : ผลงานของ น้องจิว ชินภัทร
3D Printer : Flashforge Finder / Flashforge Guider2
