ทำความรู้จักเครื่องพิมพ์สามมิติระบบ SLS

ทำความรู้จักเครื่องพิมพ์สามมิติระบบ SLS

การพิมพ์สามมิติแบบ Selective Laser Sintering (SLS) เป็นการผลิตแบบเพิ่มเนื้อวัสดุ หรือ additive manufacturing (AM) ซึ่งจะใช้แสงเลเซอร์ในการเผาผนึกผงพลาสติกให้เป็นก้อนแข็งตามรูปแบบไฟล์สามมิติที่เขียนขึ้นมา SLS เป็นระบบที่วิศวกรนิยมใช้ในการพัฒนาผลิตภัณฑ์มานานนับสิบปีแล้ว ด้วยต้นทุนที่ต่ำ ผลิตได้มาก และใช้วัสดุที่ช่วยให้ระบบนี้สามารถผลิตได้ตั้งแต่ต้นแบบที่ใช้งานได้ จนถึงการผลิตจำนวนน้อยๆ หรือผลิตสินค้าในช่วงรอยต่อก่อนการผลิตจำนวนมาก

ด้วยปัจจัยที่ทันสมัยของตัวเครื่อง ซอฟแวร์ และวัสดุพิมพ์ในปัจจุบัน ทำให้เครื่องพิมพ์ระบบ SLS สามารถเข้าถึงการผลิตในทุกกลุ่มธุรกิจ ทำให้หลายๆ บริษัทสามารถใช้เครื่องพิมพ์ระบบนี้ได้ง่ายกว่าเดิมที่กระจุกตัวอยู่แค่บริษัทหรือโรงงานขนาดใหญ่เท่านั้น

ในบทความนี้จะครอบคลุมถึงระบบการทำงานของ SLS รูปแบบต่างๆ วัสดุพิมพ์ และการเลือกงานที่เหมาะจะใช้ SLS มากกว่าเครื่องพิมพ์สามมิติระบบอื่น รวมถึงการผลิตแบบดั้งเดิม

จุดเริ่มต้นของระบบ SLS

Selective Laser Sintering (SLS) เป็นเทคนิคการพิมพ์แบบแรกๆ ของการผลิตแบบเพิ่มเนื้อวัสดุ ถูกพัฒนาขึ้นในช่วงกลางทศวรรษที่ 1980 โดย Dr. Carl Deckard และ Dr. Joe Beaman แห่งมหาวิทยาลัยเท็กซัส วิธีการของพวกเขาตอนนั้นตั้งใจจะจะทำงานกับวัสดุหลากหลายเช่นพลาสติก โลหะ แก้ว เซรามิก และวัสดุผสมต่างๆ ปัจจุบันเทคโนโลยีเหล่านี้ได้ถูกแบ่งแยกเป็นกลุ่มต่างๆ โดยเรียกรวมเป็นการหลอมผงวัสดุบนแท่นพิมพ์-การให้ความร้อนหลอมเหลวผงวัสดุเฉพาะจุดที่ต้องการ

การหลอมผงวัสดุบนแท่นพิมพ์ที่เป็นที่นิยมจะมีสองกลุ่มใหญ่ๆ คือกลุ่มที่ใช้พลาสติกเป็นวัสดุพิมพ์ จะเรียกว่า SLS และพวกที่ใช้ผงโละเป็นวัสดุพิมพ์ซึ่งจะเรียกว่า direct metal laser sintering (DMLS) or selective laser melting (SLM) ก่อนหน้านี้เครื่องพิมพ์ทั้งสองกลุ่มจะมีราคาสูงมาก และขั้นตอนการทำงานที่ยุ่งยาก จำกัดการทำงานอยู่กับการผลิตชิ้นส่วนที่ราคาแพงและจำนวนน้อยๆ เช่นชิ้นส่วนยานอวกาศ หรืออุปกรณ์ทางการแพทย์

เครื่องระบบนี้มีการพัฒนาเพิ่มขึ้นอย่างมากในปัจจบัน มันกำลังตามเครื่องพิมพ์ระบบอื่นเช่น stereolithography (SLA) และ fused filament fabrication (FFF) เพื่อให้เกิดการใช้งานอย่างแพร่หลาย เข้าถึงได้ง่าย และกระทัดรัดมากขึ้น

SLS ทำงานอย่างไร

เครื่องพิมพ์สามมิติแบบ SLS ใช้ลำแสงเลเซอร์ในการหลอมละลายผงพลาสติกที่มีความละเอียดมาก

ขั้นตอนการพิมพ์

  1. ผงพลาสติกถูกแผ่ไปบนแท่นพิมพ์เป็นชั้นบางๆ
  2. เครื่องพิมพ์จะอุ่นผงพลาสติกให้ร้อนถึงอุณหภูมิที่ต่ำกว่าจุดหลอมเหลวของพลาสติกเพียงเล็กน้อย นี่จะช่วยให้เลเซอร์ใช้พลังงานเพียงเล็กน้อยเท่านั้นในการหลอมละลายผงพลาสติกในตำแหน่งที่ต้องการเพื่อให้แข็งตัว
  3. แสงเลเซอร์จะยิงเป็นรูปภาพตัดขวางของโมเดลไปที่ผงพลาสติก ทำให้อุณหภูมิสูงขึ้นจนถึงจุดหลอมเหลว ละลายผงพลาสติกเข้าด้วยกัน จนเกิดเป็นชิ้นส่วนของโมเดล ผงพลาสติกที่ไม่ถูกหลอมเหลวจะทำหน้าที่เป็นตัวรองรับส่วนอื่นๆ ของโมเดลไปในตัว ทำให้ไม่ต้องสร้างเสารองรับเพิ่มอีก
  4. จากนั้นแท่นพิมพ์จะขยับต่ำลงไป 1 ชั้น โดยทั่วไปจะมีระยะ 50 ถึง 200 ไมครอน ใบปาดจะเกลี่ยผงพลาสติกชั้นต่อไปทับบนชั้นที่พิมพ์เสร็จไปก่อนหน้า แล้วแสงเลเซอร์ก็จะยิงแสงไปหลอมละลายผงพลาสติกให้เป็นเนื้อเดียวกันกับชั้นล่าง
  5. กระบวนการจะดำเนินซ้ำไปอย่างนี้จนเสร็จสิ้น และต้องรอให้ผงพลาสติกเย็นตัวลงก่อนภายในเครื่องพิมพ์
  6. เมื่อเย็นแล้ว จะนำถังบรรจุโมเดลและผงพลาสติกไปแยกส่วน ทำความสะอาดผงที่เกินมา

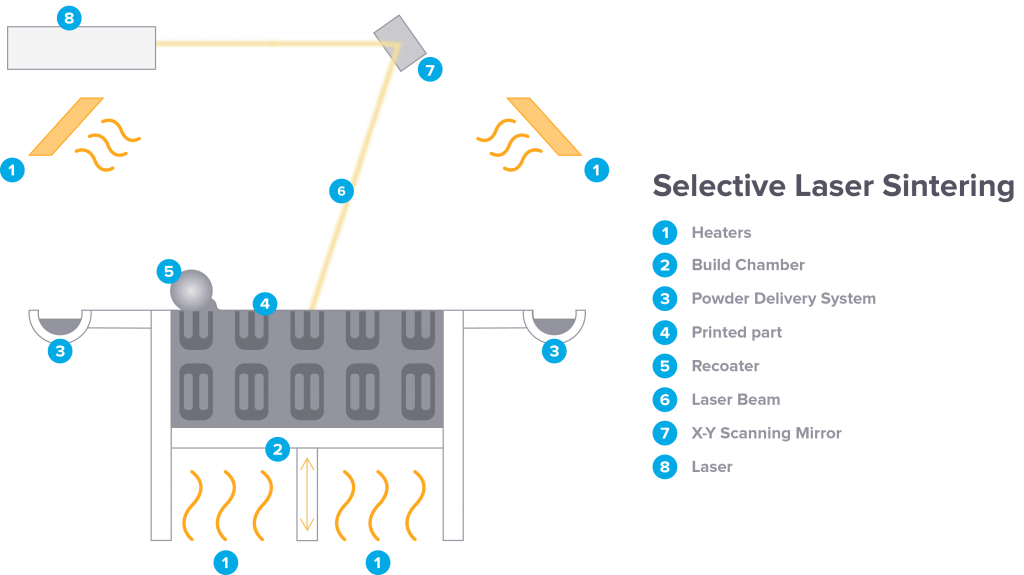

SLS ใช้การยิงแสงเลเซอร์เพื่อหลอมละลายผงพลาสติกเพื่อขึ้นรูปวัตถุสามมิติ

การตกแต่งงานพิมพ์และขั้นตอนหลังจากการพิมพ์

ขั้นตอนหลังจากพิมพ์เสร็จแล้วใช้เวลาและแรงงานไม่มากนัก ทำให้เกิดความเสถียรของงานในกรณีที่พิมพ์เป็นจำนวนมาก

เมื่อการพิมพ์เสร็จสิ้นลงชิ้นงานจะถูกนำออกจากเครื่องพิมพ์ แยกออกจากภาชนะบรรจุผงพลาสติก ล้างผงส่วนที่ยังติดกับชิ้นงานออกไป ซึ่งโดยทั่วไปจะทำเสร็จในจุดเดียวโดยใช้ลมเป่า หรือเครื่องยิงทราย

ชิ้นงานที่พิมพ์จากเครื่องพิมพ์ SLS จะมีผิวที่ค่อนข้างหยาบ พอๆ กับกระดาษทรายความละเอียดปานกลาง วัสดุไนลอนสามารถทำงานต่อหลังจากพิมพ์เสร็จได้หลายอย่างเช่น การขัด ย้อม ลงสี เคลือบสี เคลือบโลหะ เชื่อมประกอบ และเคลือบกำมะหยี่

การนำผงพลาสติกกลับมาใช้ใหม่

ผงพลาสติกส่วนที่ไม่ได้ถูกใช้งานจะถูกนำไปกรองเพื่อนำเศษชิ้นใหญ่ๆ ออกไปแล้วนำกลับไปใช้ใหม่ได้ แต่คุณสมบัติจะด้อยลง จึงควรผสมผงพลาสติกใหม่เข้าไปเมื่อใช้งานไปได้สักระยะ การที่มันสามารถนำกลับมาใช้ใหม่ได้ ทำให้ระบบ SLS เป็นระบบการผลิตที่ทำให้เกิดการสูญเสียน้อยที่สุดระบบหนึ่ง

SLS แบบต่างๆ

เครื่องพิมพ์ระบบ SLS ทุกเครื่องจะมีโครงสร้างเดียวกันกับที่อธิบายไปแล้วข้างต้น ความแตกต่างหลักจะอยู่ที่ชนิดของเลเซอร์ และขนาดที่พิมพ์ได้ แต่ละเครื่องจะมีระบบควบคุมอุณหภูมิ การเกลี่ยผงวัสดุ และการสร้างเลเยอร์ที่ต่างกัน

SLS จะมีการควบคุมที่แม่นยำและเที่ยงตรงอย่างสูง อุณหภูมิของผงวัสดุในส่วนของชิ้นงาน (ที่ยังพิมพ์ไม่เสร็จ) จะถูกควบคุมไว้ให้ไม่เกิน 2 °C ในระหว่างขั้นตอนการให้ความร้อนล่วงหน้า การขึ้นรูป และการจัดเก็บก่อนการนำออกมาจากเครื่อง เพื่อป้องการบิดตัว ลดแรงเค้น และการเสียรูปจากการเปลี่ยนแปลงอุณหภูมิ

SLS ระดับอุตสาหกรรม

เครื่องพิมพ์ SLS ระดับอุตสาหกรรมถูกใช้ในการผลิตสินค้าที่หลากหลายตั้งแต่อะไหล่สำหรับโรงงานผลิตรถบรรทุกระดับโลก จนถึงชิ้นส่วนสั่งทำสำหรับเสื้อผ้า เครื่องพิมพ์ขนาดใหญ่ที่สุดสามารถพิมพ์ได้ถึงขนาด 1 เมตรเลยทีเดียว

เครื่องพิมพ์ SLS ระดับอุตสาหกรรมอาจจะใช้หัวเลเซอร์คาร์บอนไดออกไซด์กำลังสูงหัวเดียว หรือหลายหัวก็ได้ ยิ่งขนาดพิมพ์ที่ใหญ่ขึ้น ระบบต่างๆ ก็จะมีความสลับซับซ้อนมากขึ้นตาม เครื่องพิมพ์ SLS ระดับอุตสาหกรรม ต้องการสภาพแวดล้อมในการพิมพ์ที่อยู่ในสภาวะเฉื่อย โดยใช้ก๊าซเฉื่อยเช่นไนโตรเจน หรือก๊าซชนิดอื่นเพื่อป้องกันวัสดุเกิดการทำปฎิกิริยากับอ็อกซิเจน และเสื่อมสภาพลง ดังนั้นเครื่องพิมพ์ SLS ระดับอุตสาหกรรมจึงต้องมีระบบจัดการก๊าซที่เหมาะสม รวมทั้งการใช้กำลังไฟฟ้าอย่างมากอีกด้วย แม้แต่เครื่องที่เล็กที่สุดของเครื่องพิมพ์ SLS ระดับอุตสาหกรรมก็ต้องการพื้นที่วางเครื่อง 10 ตารางเมตรเป็นอย่างน้อย

SLS แบบตั้งโต๊ะ

SLS แบบตั้งโต๊ะสามารถพิมพ์งานได้คุณภาพเทียบเท่าเครื่องระดับอุตสาหกรรม ในขนาดที่กระทัดรัดกว่าและจัดการได้ง่ายกว่า

SLS แบบตั้งโต๊ะไม่จำเป็นต้องมีระบบพื้นฐานพิเศษใดๆ และสามารถตั้งอยู่บนโต๊ะทำงานได้เลย

SLS แบบตั้งโต๊ะใช้เลเซอร์แบบไดโอด หรือแบบไฟเบอร์ แทนการใช้เลเซอร์แบบ CO2 เนื่องจากให้คุณภาพแสงเทียบเท่ากันแต่ต้นทุนถูกกว่า

ด้วยขนาดที่เล็กกว่าจึงใช้พลังงานในการทำความร้อนน้อยกว่า และด้วยการที่ใช้เวลาในการยิงแสงน้อยกว่าจึงไม่จำเป็นต้องใช้ก๊าซเฉื่อย และอุปกรณ์พิเศษในการควบคุมก๊าซใดๆ โดยภาพรวมการใช้พลังงานน้อยทำให้สามารถใช้ไฟฟ้าที่มีอยู่ในบ้านได้เลย

SLS แบบตั้งโต๊ะจะพิมพ์งานได้เล็กกว่า และช้ากว่าเล็กน้อย เมื่อเทียบกับเครื่องพิมพ์ขนาดเล็กที่สุดของเครื่องระดับอุตสาหกรรม แต่ก็จะได้เปรียบเรื่องพื้นที่ตั้งเครื่องที่น้อยกว่า และต้นทุนที่ถูกกว่า

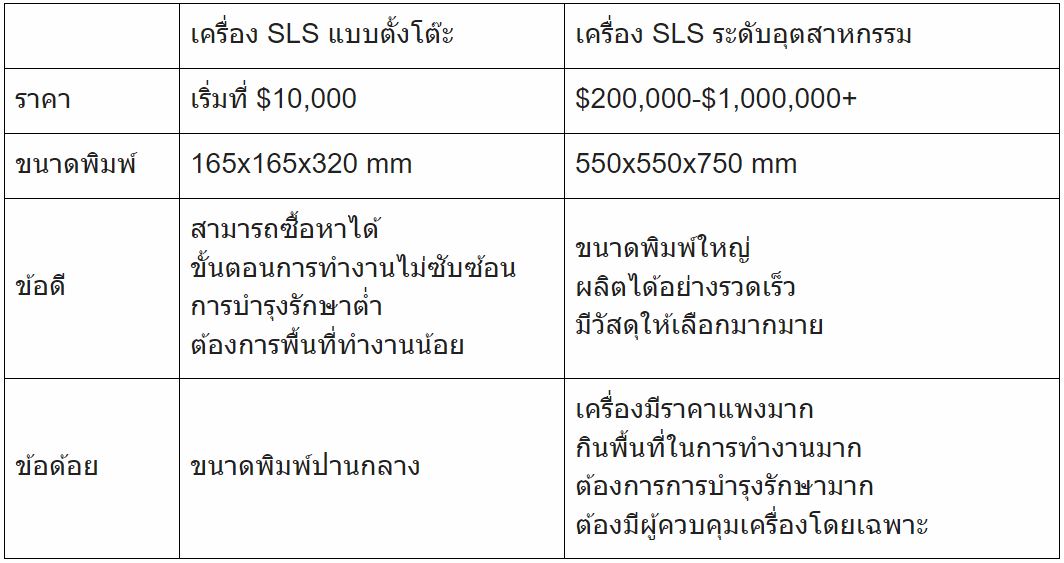

การเปรียบเทียบเครื่องพิมพ์ SLS

เปรียบเทียบจากเครื่อง Formlabs Fuse 1 แบบตั้งโต๊ะ กับเครื่อง SLS ระดับอุตสาหกรรมของ EOS และ 3D Systems

Nylon: วัสดุสำหรับต้นแบบและผลิตภัณฑ์

วัสดุหลักที่ใช้ในเครื่อง SLS คือ nylon เป็นพลาสติกวิศวกรรมที่นิยมใช้อย่างแพร่หลายเนื่องด้วยน้ำหนักที่เบา แข็งแรง ยืดหยุ่นได้ มีความคงตัวต่อแรงแรงกระทำ สารเคมี อุณหภูมิ แสงยูวี น้ำ และความสกปรก

Nylon เป็นวัสดุในอุดมคติในการผลิตสินค้าต่างๆ ตั้งแต่งานวิศวกรรม สินค้าอุปโภค จนถึงผลิตภัณฑ์ด้านดูแลสุขภาพ

Nylon เป็นเทอร์โมพลาสติกที่สังเคราะห์ขึ้น เป็นพลาสติกในตระกูลโพลีอามายด์ มีสองชนิดที่ใช้ในเครื่องพิมพ์ SLS คือ Nylon 11 and 12, หรือ PA11 and PA12

PA เป็นตัวย่อของ Polyamind และตัวเลขหมายถึงจำนวนอะตอมของคาร์บอนในวัสดุนั้น ทั้งคู่มีคุณสมบัติเหมือนกัน PA11 จะมีความยืดหยุ่น และทนแรงกระทำได้ดีกว่าเล็กน้อย ในขณะที่ PA12 แข็งแรงกว่า ทนการเสียดสีได้ดีกว่า และมีความเข้ากันได้กับเนื้อเยื่อในร่างการ

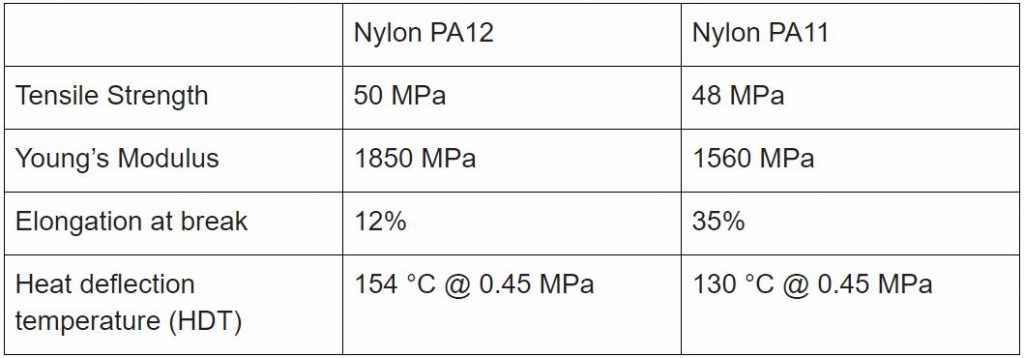

คุณสมบัติของ Nylon ที่ใช้กับเครื่องพิมพ์ SLS

Nylon 11 และ 12 เป็นผงวัสดุเดี่ยว แต่เครื่องพิมพ์ SLS สามารถพิมพ์ 2 วัสดุได้ เช่นผงที่มีการเคลือบ หรือผงที่ผสมสารอื่น Nylon ที่ผสมด้วย aluminide หรือคาร์บอน หรือแก้ว ถูกพัฒนามาเพื่อให้เกิดคุณสมบัติด้านความแข็งแรง ความแกร่ง หรือความยืดหยุ่น การใช้สองวัสดุผสมนี้ วัสดุที่มีค่า Glass transition ที่ต่ำกว่าจะหลอมเหลวและเชื่อมวัสดุทั้งสองเข้าด้วยกัน

ทำไมจึงควรใช้ SLS?

วิศวกรจะเลือกใช้ SLS เมื่อต้องการอิสระในการออกแบบ ผลผลิตจำนวนมาก ราคาต้นทุนต่อหน่วยต่ำ และมีอัตราการพิมพ์สำเร็จสูง

อิสระในการออกแบบ

ระบบการพิมพ์สามมิติส่วนใหญ่เช่น stereolithography SLA หรือ fused filament fabrication FFF ต้องมีการสร้าง support  เพื่อรองรับส่วนที่ยื่นไปในอากาศ หรือ overhang

SLS ไม่ต้องการโครงสร้าง support เนื่องจากผงพลาสติกรอบๆ ชิ้นงานที่ไม่ถูกแสงเลเซอร์จะทำหน้าที่เป็น support ไปในตัว SLS ช่วยให้พิมพ์งานที่ก่อนหน้านี้แทบเป็นไปไม่ได้ที่จะพิมพ์ขึ้นมาเช่น ชิ้นส่วนที่เกี่ยวติดกัน หรือชิ้นส่วนที่ขยับได้ หรืองานออกแบบที่มีความซับซ้อนมากๆ

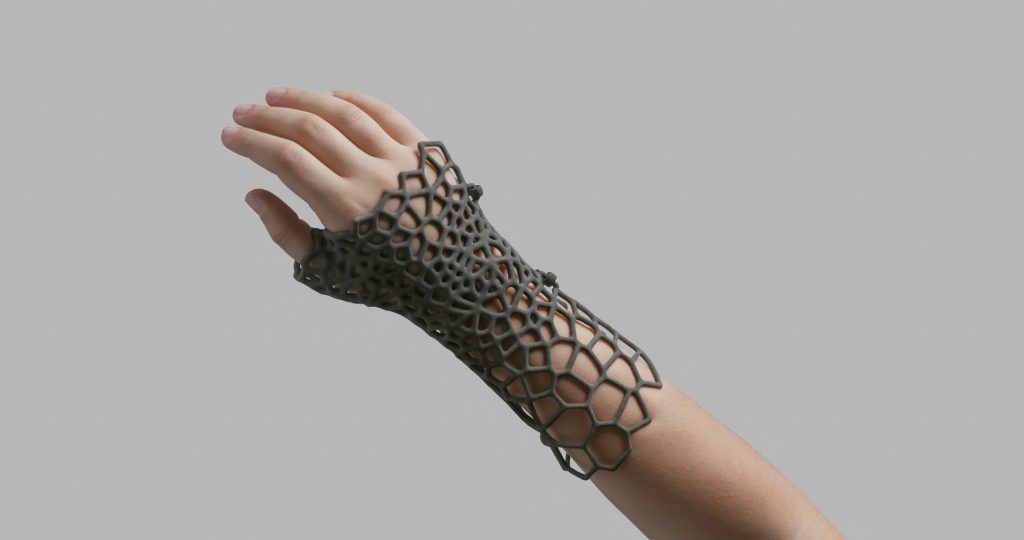

เฝือกมือที่ออกแบบเป็นรูปร่างซับซ้อนเพื่อลดน้ำหนักของตัวมัน

ปกติแล้ววิศวกรจะออกแบบโดยคิดถึงการกระบวนการผลิตในขั้นสุดท้ายไว้ล่วงหน้า หรือที่เรียกว่า design for manufacturing (DFM) เมื่อเครื่องพิมพ์สามมิติถูกใช้เพียงเพื่อสร้างต้นแบบเท่านั้น การออกแบบจึงถูกจำกัดด้วยวิธีการผลิตแบบดั้งเดิม

แต่เมื่อมีเครื่องพิมพ์แบบ SLS เริ่มจับต้องได้ และมีการใช้งานที่หลากหลายขึ้น จึงเป็นสิ่งที่จะปลดปล่อยข้อจำกัดในการออกแบบของวิศวกร SLS มีความสามารถที่จะพิมพ์งานที่มีความซับซ้อนมากๆ ได้ในการพิมพ์ครั้งเดียว ซึ่งโดยปรกติจะต้องผลิตเป็นจำนวนหลายชิ้นมาประกอบกัน ทำให้ลดจุดอ่อนในงาน และลดเวลาการประกอบได้มาก

SLS สามารถช่วยให้การออกแบบ generative design เป็นไปได้อย่างเต็มความสามารถ ด้วยโครงสร้างที่เบา มีความซับซ้อนของโครงสร้าง รูปร่างของชิ้นงาน ซึ่งไม่สามารถผลิตได้ด้วยกรรมวิธีการผลิตแบบดั้งเดิม

ผลผลิต และอัตราการผลิตต่อเนื่องที่สูงขึ้น

SLS เป็นระบบการพิมพ์สามมิติที่เร็วที่สุดสำหรับชิ้นส่วนที่สามารถนำไปใช้ได้จริง ต้นแบบที่ทนทาน และผลิตภัณฑ์สำหรับลูกค้า แสงเลเซอร์ที่ใช้ในการพิมพ์มีความเร็วสูง ความแม่นยำสูงกว่าเครื่องพิมพ์แบบเส้นพลาสติกอย่างมาก

การพิมพ์ชิ้นงานจำนวนมากในคราวเดียวสามารถวางให้ชิดเกือบติดกันได้ ผู้ใช้งานสามารถกำหนดตำแหน่งของแต่ละชิ้นได้ในซอฟแวร์เพื่อให้พิมพ์ได้เต็มพื้นที่ และเหลือช่องว่างน้อยที่สุดได้

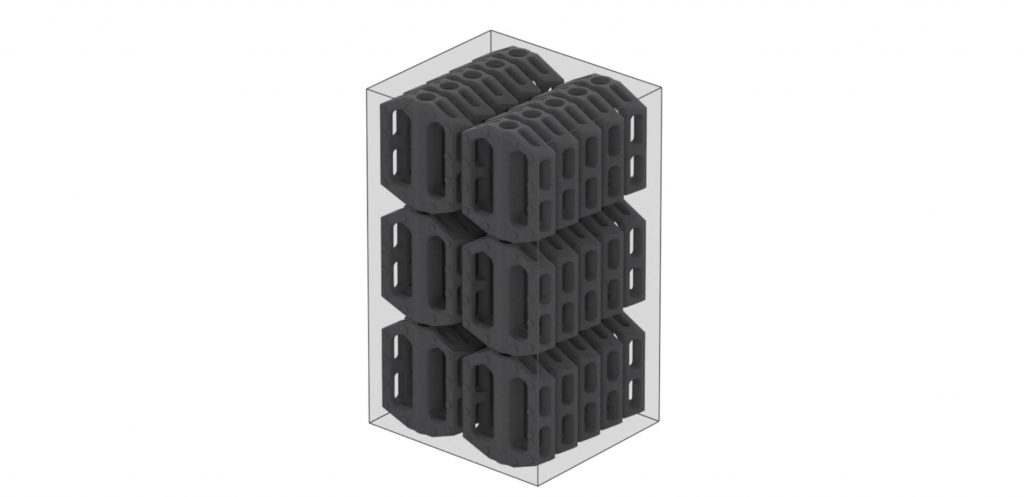

SLS ยอมให้วางชิ้นงานในห้องพิมพ์ให้ชิดกันเพื่อพิมพ์งานจำนวนมากในครั้งเดียวเพื่อลดเวลาการทำงาน

ผู้ใช้งานสามารถเพิ่มชิ้นงานในระหว่างที่เครื่องกำลังพิมพ์อยู่ได้ ช่วยให้เพิ่มโอกาสได้งานที่ถูกแก้ไขในนาทีสุดท้าย หรือเพิ่มชิ้นส่วนต่อเนื่องลงไป

วัสดุที่ได้รับการพิสูจน์แล้วว่าคงทนยาวนาน

หัวใจสำคัญของการพิมพ์ SLS ให้ใช้งานได้และทนทานคือตัววัสดุ Nylon เป็นวัสดุที่ได้พิสูจน์แล้วว่าเป็นพลาสติกที่มีคุณภาพสูง การใช้เลเซอร์หลอมละลายผงไนลอนทำให้ได้เนื้องานเต็มเกือบ 100% ใกล้เคียงกับการขึ้นรูปด้วยวิธีการฉีดพลาสติด (Injection moulding)

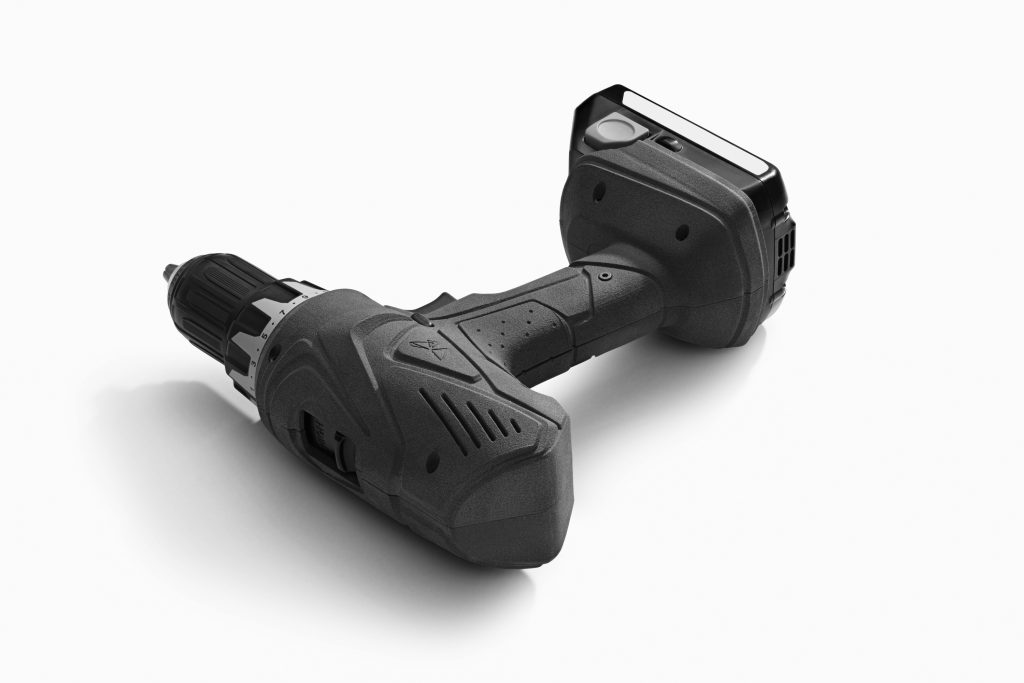

ฝาครอบสว่านพิมพ์ด้วย Nylon PA 12 สามารถทำการแต่งผิวเพื่อให้มีความเรียบ และดูมีราคา

Nylon เป็นวัสดุที่ดีมากที่ใช้ทดแทนพลาสติกในกระบวนการฉีดพลาสติก มันสามารถทำจุดหมุน บานพับที่ขยับได้ การประกบล็อก หรือข้อต่อเชิงกลแบบต่างๆ ไนลอนสามารถผลิตงานที่มีความคงทนที่ยาวนานกว่าการขึ้นรูปสามมิติด้วยระบบอื่นมาก

ราคาต้นทุนต่อชิ้นต่ำ

การคำนวณต้นทุนต่อชิ้นจะมี 3 องค์ประกอบคือ ความเป็นเจ้าของเครื่องมือ วัสดุ และแรงงาน

  • ความเป็นเจ้าของเครื่องมือ จำนวนชิ้นงานที่ผลิตได้มากกว่าตลอดอายุการใช้งานของมันจะมีผลให้ต้นทุนต่อหน่วยยิ่งลดลง และยิ่งทำให้คืนทุนได้เร็วขึ้น ความเร็วในการกวาดแสงเลเซอร์ การวางชิ้นงานที่ชิดกันมากๆ ได้ และขั้นตอนง่ายๆ การทำงานหลังจากการพิมพ์ทำให้ SLS มีผลผลิตที่สูงที่สุดเมื่อเทียบกับการพิมพ์สามมิติแบบอื่นๆ
  • วัสดุ ในขนณะที่เครื่องพิมพ์สามมิติส่วนใหญ่จะใช้วัสดุเฉพาะของตนเอง ไนลอนเป็นพลาสติกทั่วไปที่มีการผลิตจำนวนมากสำหรับอุตสาหกรรมต่างๆ ดังนั้นมันจึงราคาถูกมาก นอกจากนี้ในการพิมพ์ยังไม่ต้องใช้ support และผงไนลอนก็สามารถนำกลับมาใช้ใหม่ได้ทำให้เกิดความสูญเสียน้อยที่สุด
  • แรงงาน จุดด้อยของการพิมพ์สามมิติระบบอื่นคือแรงงานที่ต้องใช้ภายหลังจากการพิมพ์ชิ้นงานเสร็จแล้ว ซึ่งมีขั้นตอนและใช้เวลามาก ทำให้ต้นทุนส่วนนี้ค่อนข้างสูง ส่วน SLS มีขั้นตอนง่ายๆ หลังจากพิมพ์เสร็จแล้ว

ลดขั้นตอนการพัฒนาสินค้า

SLS ช่วยให้วิศวกรทำต้นแบบงานในช่วงการออกแบบ จากนั้นก็ใช้เครื่องพิมพ์ และวัสดุเดิมเพื่อผลิตสินค้าสำหรับผู้บริโภคได้เลย SLS ไม่ต้องการอุปกรณ์ เครื่องมือ เครื่องจักรราคาแพงที่ใช้เวลาเตรียมนานเหมือนการผลิตแบบดั้งเดิม การพัฒนาผลิตภัณฑ์สามารถเสร็จสิ้นได้ภายในเวลาไม่กี่วันเท่านั้น ทำให้ลดเวลาการพัฒนาสินค้าลงไปได้มาก

ด้วยเหตุผลต่างๆ ดังที่กล่าวมา เครื่องพิมพ์สามมิติระบบ SLS จึงสามารถเป็นอีกทางเลือกหนึ่งของการใช้เครื่องฉีดพลาสติกเพื่อผลิตสินค้า เพราะมันประหยัดกว่ามากในกรณีที่ผลิตจำนวนไม่มาก หรือระยะสั้นๆ

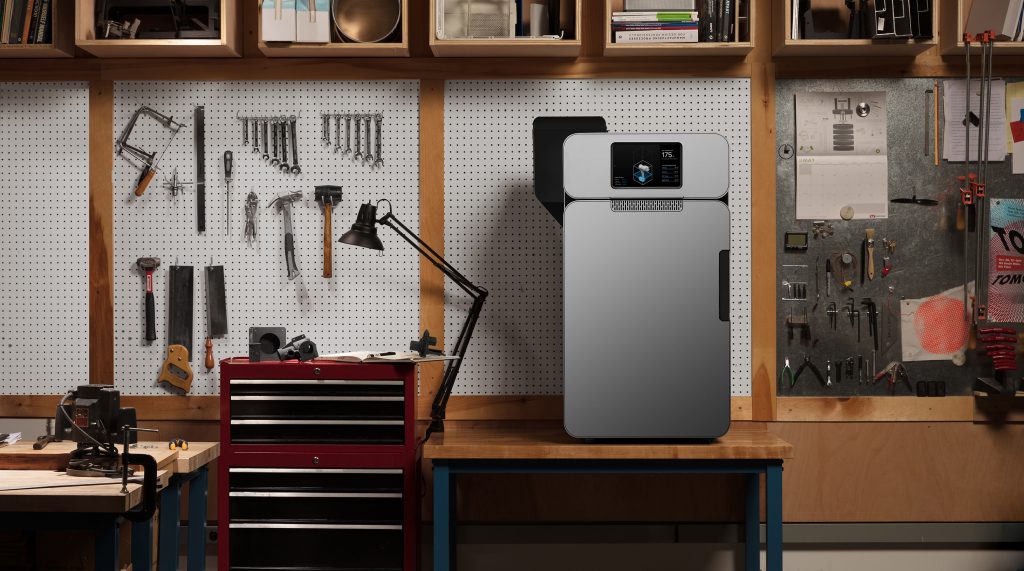

พบกับเครื่อง Fuse 1

เครื่อง SLS ถูกจำกัดการใช้งานด้วยราคาของตัวเครื่องที่สูงกว่า $200,000 แต่ด้วยเครื่อง Fuse 1 ทำให้ธุรกิจจำนวนมากเข้าถึงการใช้งานเครื่องพิมพ์ SLS ได้ง่ายขึ้น
