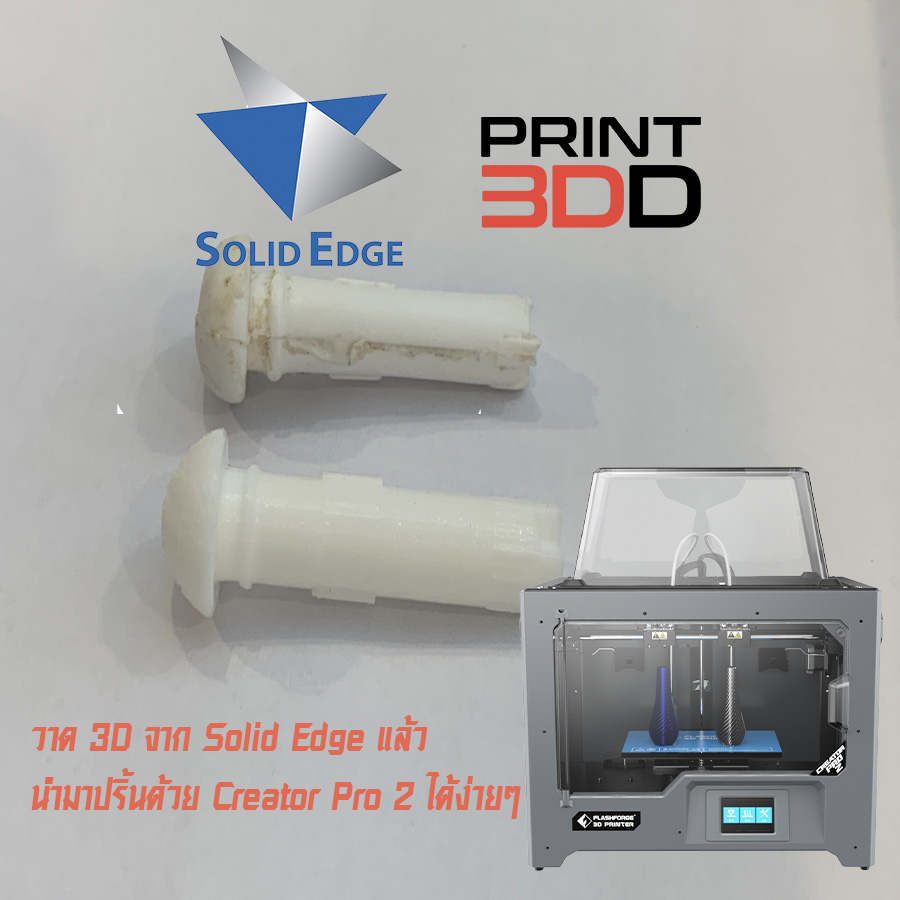

แก้ไขอะไหล่ชำรุดง่ายๆ ด้วย SolidEdge – Creator Pro 2

แก้ไขอะไหล่ชำรุดง่ายๆ ด้วย SolidEdge – Creator Pro 2

สวัสดีครับ วันนี้ทาง Print 3DD จะมานำเสนอ กระบวณการออกแบบชิ้นงานง่ายๆ ไม่ยากมากนัก แล้วนำไฟล์ที่เราเขียนเอง นำไปพิมพ์กับเครื่องพิมพ์ 3 มิติ โดยครั้งนี้เราได้ นำชิ้นส่วนอุปกรณ์ชนิดหนึ่ง ที่ชำรุด หรือบิดเบี้ยวไปจากเดิม ซึ่งเรานำมาวาดใหม่ทั้งหมด โดยใช้โปรแกรม Solid Edge 2021 ในการออกแบบ และกำหนดขนาดให้ใกล้เคียงกับของจริงมากที่สุด และหลังจากนั้น Save File เป็น นามสกุล .STL แล้วนำไปมาพิมพ์เครื่องพิมพ์ Creator Pro 2 โดยใช้โปรแกรม FlashPrint นั่นเอง โดยสรุปขั้นตอน การออกแบบจนไปถึงการพิมพ์นั้น เราจะไปเริ่มกันที่
1. ออกแบบ วาด 3D ในโปรแกรม Solid Edge 2021
2. Export File จาก Solid Edge 2021 เป็น .STL
3. นำไฟล์ .STL มาเปิดในโปรแกรม FlashPrint
4. ตั้งค่าความละเอียดการพิมพ์ วัสดุที่ใช้ แล้วสั่งพิมพ์ได้เลย
5.รอเวลาพิมพ์เสร็จ จบขั้นตอนครับ

Solid Edge 2021 : วาดชิ้นงาน 3D
Solid Edge 2021 : วาดชิ้นงาน 3D
Solid Edge 2021 : วาดชิ้นงาน 3D

โดยโปรแกรม Solid Edge สามารถ Export File ได้หลายนามสกุล แต่ครั้งนี้เรานำไปพิมพ์กับเครื่องพิมพ์ 3 มิติ แนะนำให้ Export File เป็น .STL ครับ

FlashPrint : สั่งพิมพ์งานโดยเลือกเป็น Creator Pro 2 แล้วตั้งค่าความละเอียดได้ตามต้องการเลยครับ
Creator Pro 2 : พิมพ์งานเสร็จแล้วครับ
Creator Pro 2 : ใข้วัสดุเป็น PLA และใช้เวลาพิมพ์งาน ประมาณ 30 นาทีครับ

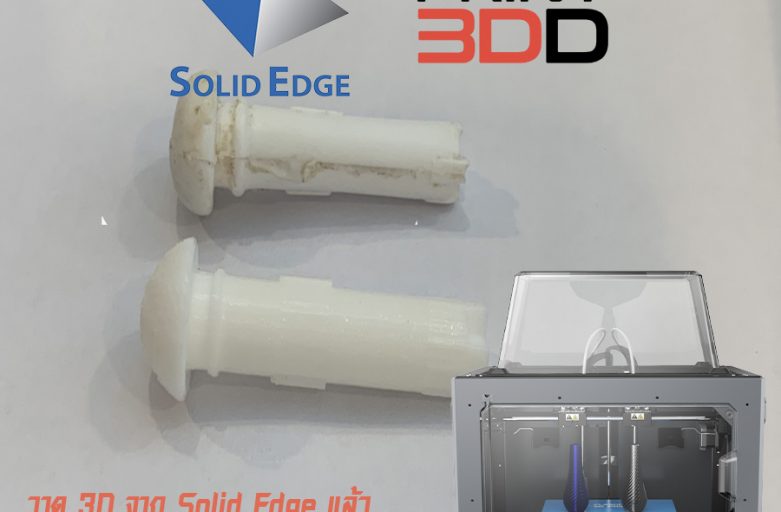

เสร็จแล้ว นำมาเทียบกับชิ้นงานจริงกันครับ
เสร็จแล้ว นำมาเทียบกับชิ้นงานจริงกันครับ
เสร็จแล้ว นำมาเทียบกับชิ้นงานจริงกันครับ

ชิ้นงานที่ได้ ผู้ใช้งาน สามารถเลือกเปลี่ยนวัสดุที่พิมพ์ให้แข็งแรงขึ้น เช่น ABS – PC – Nylon ตามความต้องการได้เลย ส่วนการออกแบบนั้นเพื่อนๆสามารถ ออกแบบเองได้ตามความชอบได้เลย กระบวณการออกแบบไม่ยาก ไม่ง่าย แต่ขึ้นอยู่กับความชำนาญ ทางด้านใช้โปรแกรมด้วย ทั้งนี้ทั้งนั้นเพื่อนๆลองไปทำกันดูนะคร้าบ

ขอบคุณ : วิทยาลัยเทคนิคปทุมธานี กับ Flashforge Creator Pro2 สองหัวฉีดอิสระ

ขอบคุณ : วิทยาลัยเทคนิคปทุมธานี กับ Flashforge Creator Pro2 สองหัวฉีดอิสระ

ขอขอบคุณ วิทยาลัยเทคนิคปทุมธานี ที่สั่งซื้อFlashforge Creator Pro2 สองหัวฉีดอิสระ

เพื่อนำไปเป็นสื่อการเรียนการสอน ทางทีมงานได้ทำการจัดส่งติดตั้งและสอนการใช้งานเป็นที่เรียบร้อย

และได้มีการตรวจสอบเครื่อง ก่อนทำการส่งงาน

ถูกใจเครื่อง3D Printer และบริการของเราแบบ 300%

พิมพ์กระเพาะหมูนุ่มนิ่มด้วย Flexible Filament

พิมพ์กระเพาะหมูนุ่มนิ่มด้วย Flexible Filament

ในสายงาน 3D Print1 นั้นมีหลากหลายวัสดุ Filament ให้เลือกใช้กันมาก ถ้าจะให้พูดถึงทั่วไปคงหนีไม่พ้น PLA ABS ซึ่งเป็น Filament พื้นฐาน แต่ก็ยังมีอีกหลายอย่างแยกย่อยไปอีก เช่น พิมพ์โลหะ ฯลฯ

และยังมีอีกชนิดหนึ่งที่ค่อนข้างได้รับความนิยมและใช้งานในเฉพาะด้านอย่างเส้น Flexible

ที่มีคุณสมบัติเด่นเลยคือ ความยืดหยุ่น ที่มีมากตามชื่อ Flexible ซึ่งเส้นชนิดนี้มัดจะใช้ในงานจำพวกของเล่นที่ต้องการความนุ่มนิ่ม เพื่อป้องกันอันตลาดจากของแข็ง เคสโทรศัทพ์ เครื่องมือต่างๆ ที่ช่วยห่อหุ้มป้องกันการกระแทกได้เป็นอย่างดี และอีกงานหนึ่งที่เป้นงานเฉพาะด้าน อย่าง โมเดลทางการแพทย์

โมเดลทางการแพทย์คืออะไร มีความเกี่ยวข้องกันอย่างไร แล้วจะเอาไปพิมพ์เป็นอะไร…???

คำตอบนั้นง่ายมาก นั่นก็คือ อวัยวะสิ่งมีชีวิต เนื่องจากอวัยวะมีลักษณะที่ Freeform และคุณลักษณnความนุ่มนิ่มเมื่อบีบจับ เนื่องจากเป็นอวัยวะเป็นสิ่งธรรมชาติมีการยืดหดขยายตามธรรมชาติ การใช้เส้น Flexible ในการพิมพ์โมเดลอวัยวะสิ่งมีชีวิต จึงเป็นงานที่ตอบโจทย์เอามากๆ ซึ่งสามารถนำไปใช้ในด้านการศึกษา วิจัยและพัฒนางานต่างๆด้านการแพทย์ นำมาใช้ทดลองการบิดตัวหรือโครงสร้างต่างๆ ของอวัยวะ ซึ่งมีความคล้ายคลึงกัน ทำให้การศึกษาสามารถเข้าถึงได้ง่ายด้วยต้นทุนที่ถูกกว่าโมเดลจริง และเรื่องวระยะเวลาที่ใช้เวลาในการขึ้นงานไม่นาน และเหมาะกับอวัยวะที่มีความซับซ้อนด้านโครงสร้างมากๆ เพราะจุดเด่นของเครื่องพิมพ์ 3มิติ นั้นสามารถสร้างโมเดลที่ซับซ้อนขึ้นได้ไม่ยาก

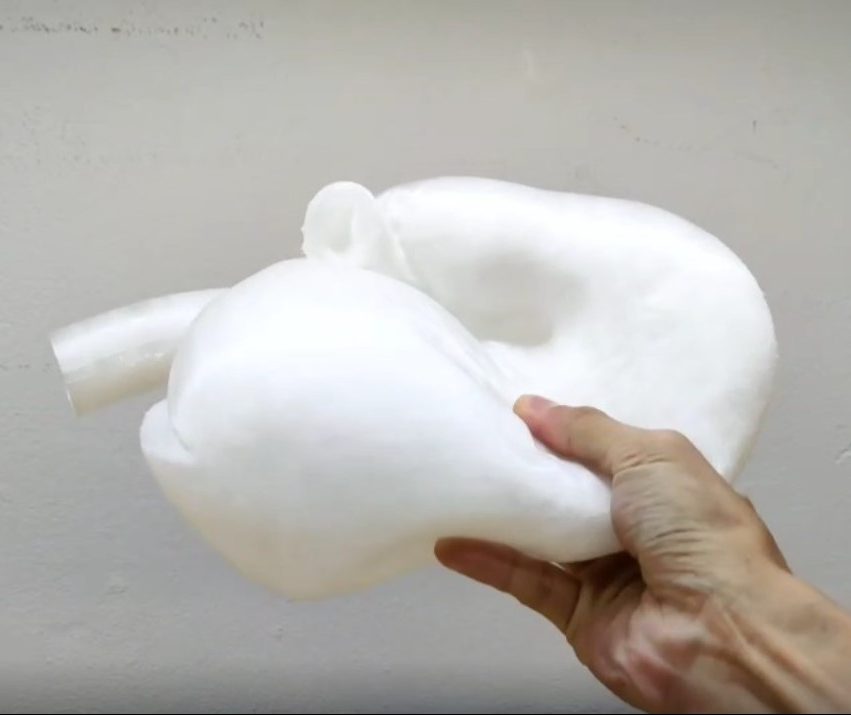

ซึ่งเราได้ลองพิมพ์อวัยวะ กระเพาะหมู โดยใช้เส้น Flexible พิมพ์ ขึ้นงานกลวงและขยายขนาดประมาณ20% เพื่อนำมาเป็นตัวอย่างและศึกษาได้ชัดเจน

จะเห็นได้ว่ารูปทรงค่อนข้างตรงกับของจริงเลย

กระเพาะหมูของจริง

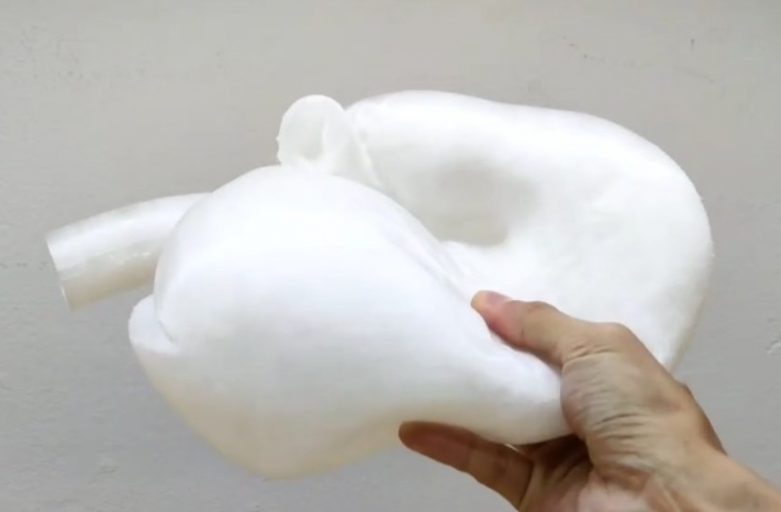

โมเดลกระเพาะหมูจากเส้น Flexible

เนื่องจากข้างในเราตั้งค่าการพิมพ์กลวงหรือ Infill 0% และตั้งค่าความแข็งแรงด้วยผนังให้มีความหนาขึ้นมาหน่อยทำให้อยู่ทรงได้

(วิธีตั้งค่าการพิมพ์เส้น Flexible :https://www.print3dd.com/flexible-on-adventurer3/)

ทำให้การบีบ จับนั้นมีความยืดหยุ่นมาก บีบติดกันยังไหว

หรือจะหักงอบริเวณปลายก็ยังสามารถทำได้ไม่ยาก

เมื่อเรามีสิ่งนี้และเราก็สามารถนำไปทำวิจัยอะไรต่อได้โดยไม่จำเป็นต้องใช้ของจริงตลอดเวลา และยังสามารถหั่นแบ่งหรือย่อขยายได้อีกด้วย

แต่ก่อนที่จะพิมพ์งานออกมาได้นั้นจำเป็นต้องมีไฟล์งานที่สมบูรณ์แบบเสียก่อนโดยงานนี้เราเริ่มจากการ Scan โมเดลตันที่ขึ้นด้วยมือจากวัสดุดินน้ำมัน

และได้ออกมาเป็นไฟล์ 3มิติ นำมาปรับเปลี่ยนให้พร้อมพิมพ์อีกรอบหนึ่ง



จากน้ำทำการปั้นเพิม่เป็นการต่อท่อขึ้นมาเพิ่มและขยายขนาด 20%

นำเข้าโปรแกรมเพื่อทำให้โมเดลกลวง และทำการเตรียมพิมพ์

เข้าโปรแกรมเพื่อทำให้โมเดลกลวงข้างใน
เข้าโปรแกรม FlashPrint เพื่อตั้งค่าการพิมพ์
ได้โมเดลตามต้องการ

ข้อแนะนำในการใช้งานเส้น Flexible

– เครื่องที่ใช้ควรเป็นแบบ Direct Drive หรือ ชุดเฟืองขับเส้นติดกับหัวฉีด เช่น Flashforge DreamerFlashforge Creator Pro2 , Flashforge Guider2s


– อุณหภูมิในการพิมพ์ 190-220 องศา
– ไม่จำเป็นต้องเปิดฐานทำความร้อน
– ความเร็วในการพิมพ์ ควรน้อยกว่า 40 mm/sec

จะเห็นได้ว่าการพิมพ์ 3มิติ นั้นมีความเป็นได้กว้างมาก หากเลือกวัสที่เข้ากับการทำงานของเรา เราก็จะสามารถทำชิ้นงานต้นแบบหรือตัวทดลองนำไปใช้เพื่อทดสอบและพัฒนาต่อในอนาคตได้อีกด้วย

อุปกรณ์เสริมการถ่ายวิดิโอด้วย 3D Printer

อุปกรณ์เสริมการถ่ายวิดิโอด้วย 3D Printer

อุปกรณ์ในการทำงานถ่ายวิดิโอนั้นมีมากมายหลายอย่าง ที่ช่วยให้การทำงานเป็นไปได้อย่างราบรื่นยิ่งขึ้นและสะดวกสบาย สร้างสรรค์ผลงานได้มากกว่าเดิมจากการใช้อุปกรณ์เสริมต่างๆ สามรถเข้าถึงผลงานที่ดูยากให้ทำออกมาได้ง่ายมากขึ้น สวยยิ่งขึ้น และคุณภาพดียิ่งขึ้น

แต่เนื่องจากอุปกรณ์ในปัจจุบันมีราคาที่ยังสูงอยู่ จึงทำให้มือสมัครเล่นในการถ่ายวิดิโอนั้นยังอาจจะไม่สามารถซื้อมาเพื่อทดลองใช้ เนื่องจากบางครั้งอุปกรณืบางชนิดอาจจะไม่เข้ากับการทำงานของแต่ละบุคคลได้ ทำให้หากซื้อมาก็อาจจะใช้ได้เพียงไม่กี่ครั้งเพราะไม่ถนัดและต้องเสียเงินนั้นไปเพื่อซื้ออุปกรณ์อื่นที่เข้ากับตนมากกว่า

แต่ปัญหานั้นจะหมดไปหากเรามี 3D Printer ที่สามารถสร้างสรรค์ชิ้นงานโมเดล 3มิติ เอาไปใช้งานได้จริงในการทำงานต่างๆ และยังพิมพ์ออกมาได้หลากหลายและใช้เวลาไม่นาน

หลังจากลองหาๆ หลังจากหาไฟล์โมเดลที่จะสามารถมาช่วยให้การทำงานด้านวิดิโอได้ง่ายและสะดวกมากขึ้น ก็ไปได้เจอกับไฟล์ Camera+Rig+for+Smartphones จาก Thingiverse (สามารถกดลิ้งเพื่ดดาวโหลดไปพิมพ์กันฟรีๆ ได้เลย)

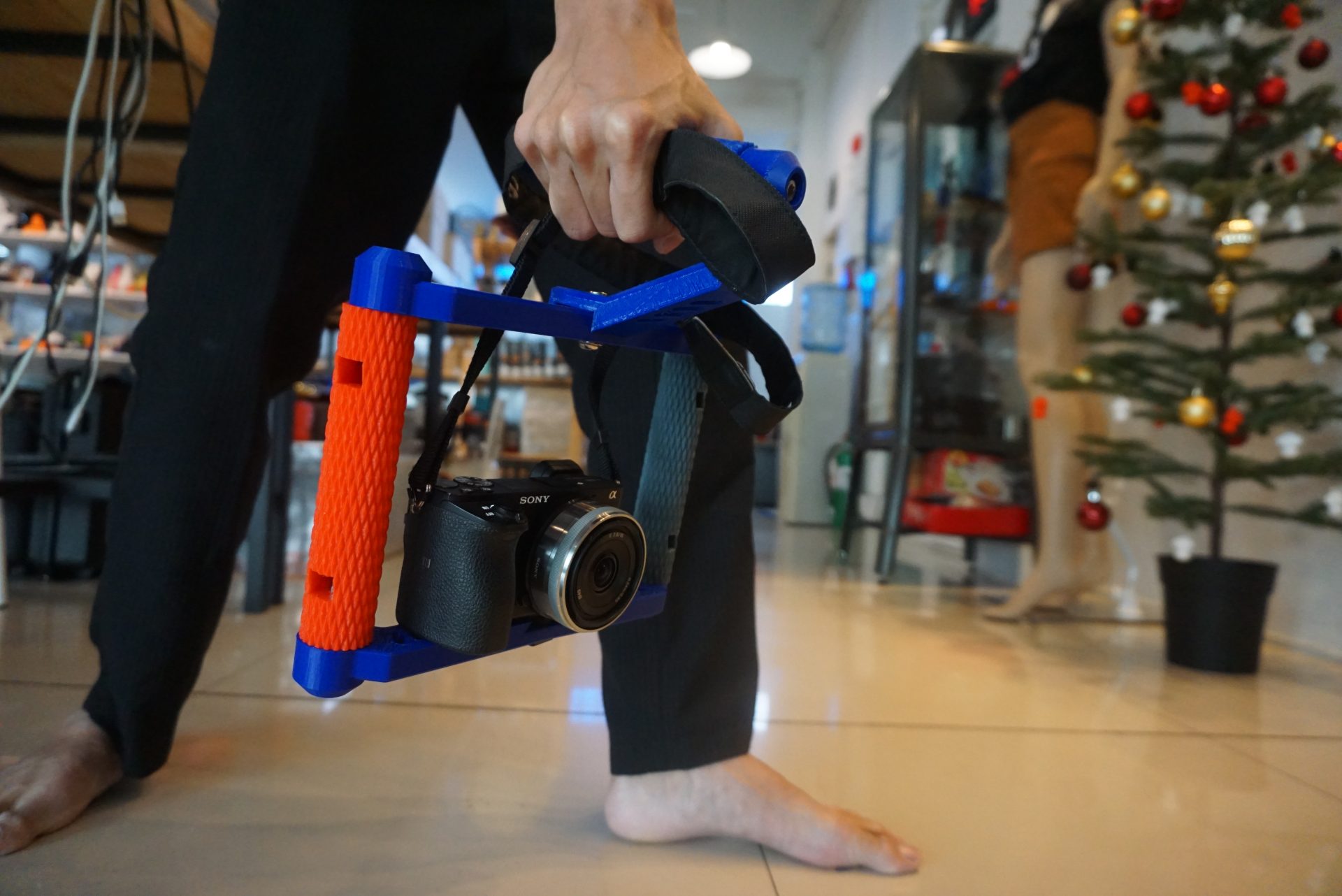

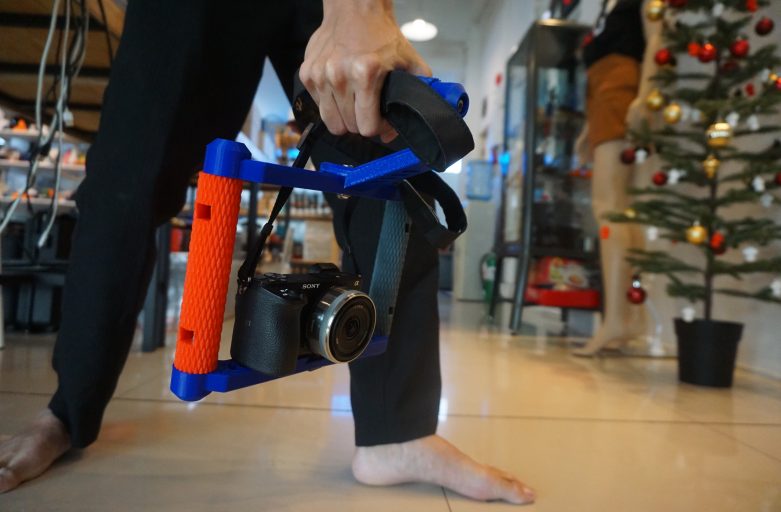

โดยจากไฟล์เป็นตัวอุปกรณ์เสริมที่เรียกว่า Camera Rig ที่ทำเพื่อใช้กับ Smart Phone  แต่เราใช้กล้องใหญ่ จึงทำการดัดแปลงให้สามารถใช้กับกล้องใหญ่ได้

โดยตัวโมเดลที่เป็นเส้นสีน้ำเงินนั้น ใช้เครื่องพิมพ์ Guider 2s ในการพิมพ์ชึ้นมาทีเดียว เนื่องจากขนาดการพิมพ์ที่มีถึง 280 x 250 x 300 mm. กดพิมพ์ทิ้งไว้คืนเดียวก็เสร็จเรียบร้อย

และตัวมือจับทั้งสองข้างนั้น ใช้เครื่อง Creator Pro2 ในการพิมพ์ ซึ่งเป็นเครื่องรุ่นใหม่ล่าสุดของร้านที่มีระบบ 2หัวฉีดอิสระ ทำให้สามารถพิมพ์ได้หลากหลายและรวดเร็วมากขึ้น โดยจัดการพิมพ์แบบ Duplicate พร้อมกัน ทำให้การทำงานนั้นรวดเร็วขึ้น เป็น 2 เท่า❤️❤️❤️

เมื่อเรามีเครื่องมือเสริมนี้แล้ว จึงทำให้การถ่ายวิดิโอนนั้น สะดวกและทำให้การขยับไปมาในการถ่ายวิดิโอนั้นนั้นง่ายกว่าการจับกล้องอย่างเดียวซึ่งทำให้เกิดการสั่นของภาพได้ง่ายกว่ามาก

และเพื่อให้เกิดความยิดหยุ่นในการทำงานมากขึ้นไปอีกจึงได้ทำการพิมพ์ตัวเสริมที่เป็น Top ของอุปกรณ์นี้เพื่อใช้ในการจับถ่ายในแนวต่ำได้ง่าย ไม่ต้องก้มตัวลงไป🙋‍♂️

จากนี้ไปการถ่ายงานวิดิโอก็จะง่ายกว่าเดิมมากและหากเบื่อๆ ก็หาไฟล์ที่ปล่อยให้โหลดฟรีมาพิมพ์ใหม่ได้อีกเรื่อยๆ โดยต้นทุนตอนนี้มีเพียงเส้นพลาสติกที่ใช้ ซึ่งราคาไม่ได้แพงเลยในปัจจุบัน

จะเห็นได้ว่า 3D Printer มีประโยชน์อย่างมากในการขึ้นต้นแบบหรือโมเดลที่พร้อมไปใช้งานได้จริงในการทำงานด้านต่างๆ เพียงแค่เรามีจินตนาการและการนำไปปรับใช้งานการทำงานในสายต่างๆ ของตัวเอง ก็สามารถเพิ่มประสิทธิภาพในการทำงานนั้นๆได้ไม่ยาก

ลูกค้า วิทยาลัยเทคโนโลยีสยามบริหารธุรกิจ SBAC สะพานใหม่ Creator Pro 2

ลูกค้า  วิทยาลัยเทคโนโลยีสยามบริหารธุรกิจ SBAC สะพานใหม่ Creator Pro 2

เมื่อการศึกษาต้องเข้าสู่ยุคแห่งเทคโนโลยีที่ไม่หยุดนิ่ง ทาง วิทยาลัยเทคโนโลยีสยามบริหารธุรกิจ SBAC สะพานใหม่ ได้เล็งเห็นถึงความสำคัญนี้ และได้ศึกษาเทคโนโลยีต่างๆ และพร้อมที่จะเปิดห้องเรียนแห่งเทคโนโลยีอย่าง The Future lab ที่จะรวบรวมเครื่องมือ เทคโนโลยีต่างๆ เพื่อปรับใช้ในการเรียนการสอน สร้างประสบการณ์ใหม่ให้แก่นักศึกษา



เทคโนโลยีการพิมพ์ 3มิติ นั้นได้เข้ามามีบทบาทมากขึ้นกับการศึกษาไทย เป็นตัวช่วยการขึ้นรูปชิ้นงาน 3มิติ ที่จับต้องได้ตามการออกแบบที่คิดไว้ทำให้ไม่จำเป็นต้องลงทุนจ้างงานข้างนอกซึ่งจะช่วยลดต้นทุนในการศึกษาและวิจัยเป็นอย่างมาก

ยิ่งผนวกกับการเรียนด้านบริหารธุรกิจด้วยแล้ว จะทำให้เราสามารถคิด วิเคราะห์ด้านการตลาดจากสิ่งของที่เราสร้างขึ้นมาเองได้อย่างจัดเจนอีกด้วย

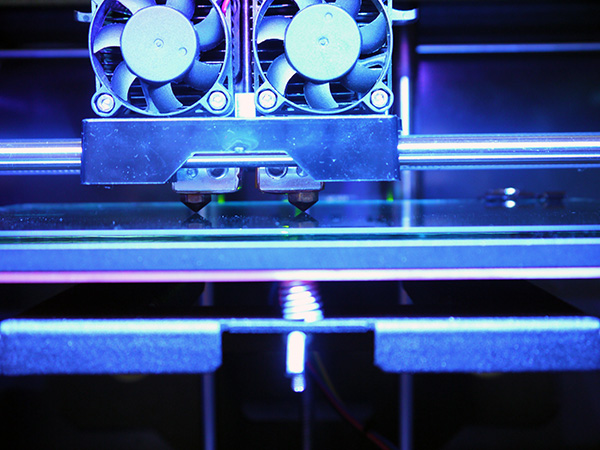

เครื่องพิมพ์ที่มี 2หัว ฉีดอิสระ


จึงได้ทำการสั่งซื้อเครื่องพิมพ์ 3มิติ Creator Pro 2เพื่อเป็นจุดเริ่มต้นของการศึกษาในด้านต่างๆ

เครื่องพิมพ์ 3มิติ รุ่น Creator Pro 2 นั้นเป็นรุ่นใหม่ล่าสุด ที่ได้ประปรับปรุงและแก้ไขให้มีประสิทธิภาพมากขึ้นจากรุ่นเก่า โดยจุดเด่นคือ หัวฉีด 2 หัวอิสระแยกจากกัน ทำให้สามารถพิมพ์ชินงานได้พร้อมกัน 2ชิ้น ทำให้ลดเวลาในการพิมพืได้ถึง 50%

ทางเราได้บริการส่งเครื่องถึงที่ และอบรบการใช้งานอย่างละเอียด เพื่อให้แน่ใจว่าผู้ใช้งานสามารถใช้เครื่องพิมพ์ 3มิต ที่สั่งซื้อไป ใช้ได้เต็มประสิทธิภาพ

โดยทางคณาจารย์และนักศึกษาได้ให้ความร่วมมือในการอบรมและให้ความสนใจในเครื่องพิมพ์ 3มิติ เป็นอย่างมากและทางเราพร้อมที่จะ Support เรื่องการใช้งานและตัวเครื่องหากมีปัญหาต่างๆ
