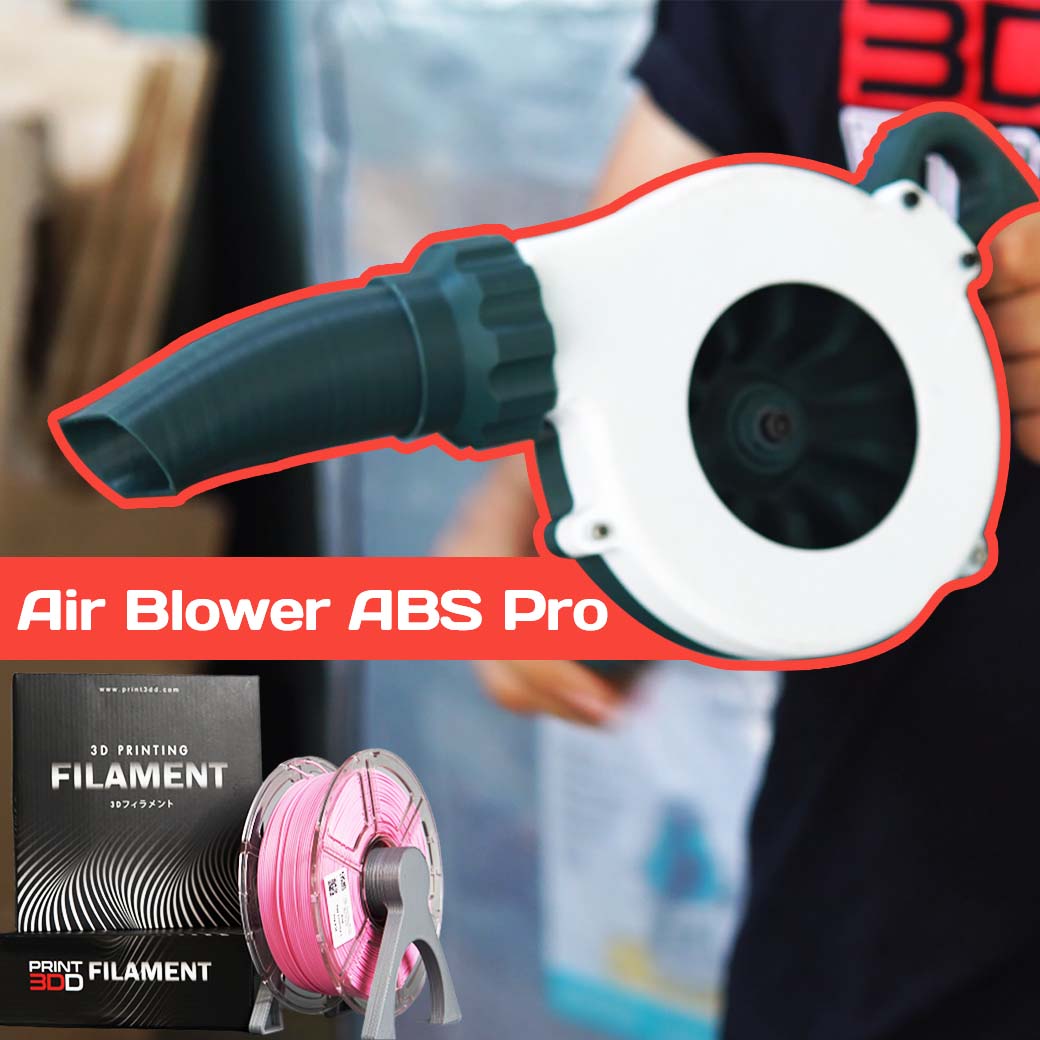

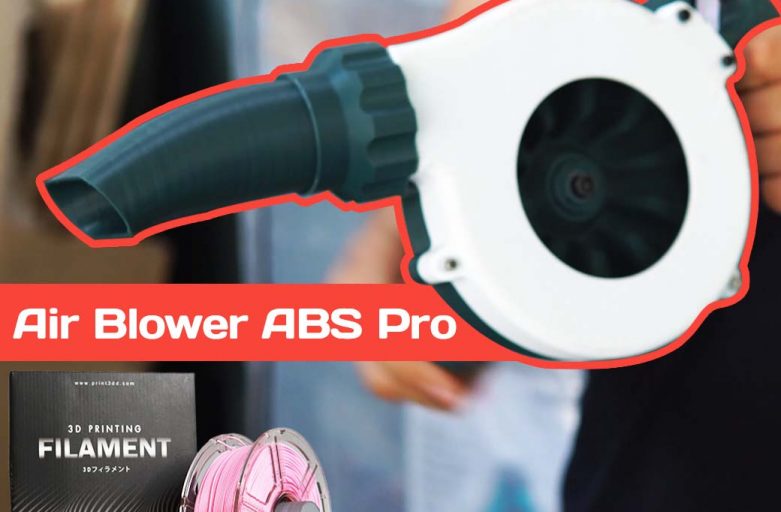

Air Blower เครื่องเป่าลม มือหมุนและเทคนิคเล็กๆเกี่ยวกับการพิมพ์ ABS PRO

Air Blower เครื่องเป่าลม มือหมุนและเทคนิคเล็กๆเกี่ยวกับการพิมพ์ ABS PRO

Blower คือเครื่องเป่าลม ที่ใช้หลักการ การสูดเอาอากาศด้านนอกเข้ามา และเป่าออกไปทางปากท่อ ซึ่งราคาเครื่องมีราคาค่อนข้างสูง
ในครั้งนี้ทางทีมงานได้ไปเจอโมเดลของคุณ Aleksei Aliapkin ในเว็ปไซต์ thingiverse ซึ่งโมเดลนี้น่าสนใจอย่างมากเนื่องจากมีกลไกลฟันเฟือง
ที่ช่วยทดแรง ในการหมุนและกันเหวี่ยงอีกด้วย จึงได้ทดลองโหลดโมเดลนำมาพิมพ์เพื่อทดสอบดู โดยใช้เครื่อง Flashforge Guider lls และวัสดุ  3DD ABS PRO FILIMENT

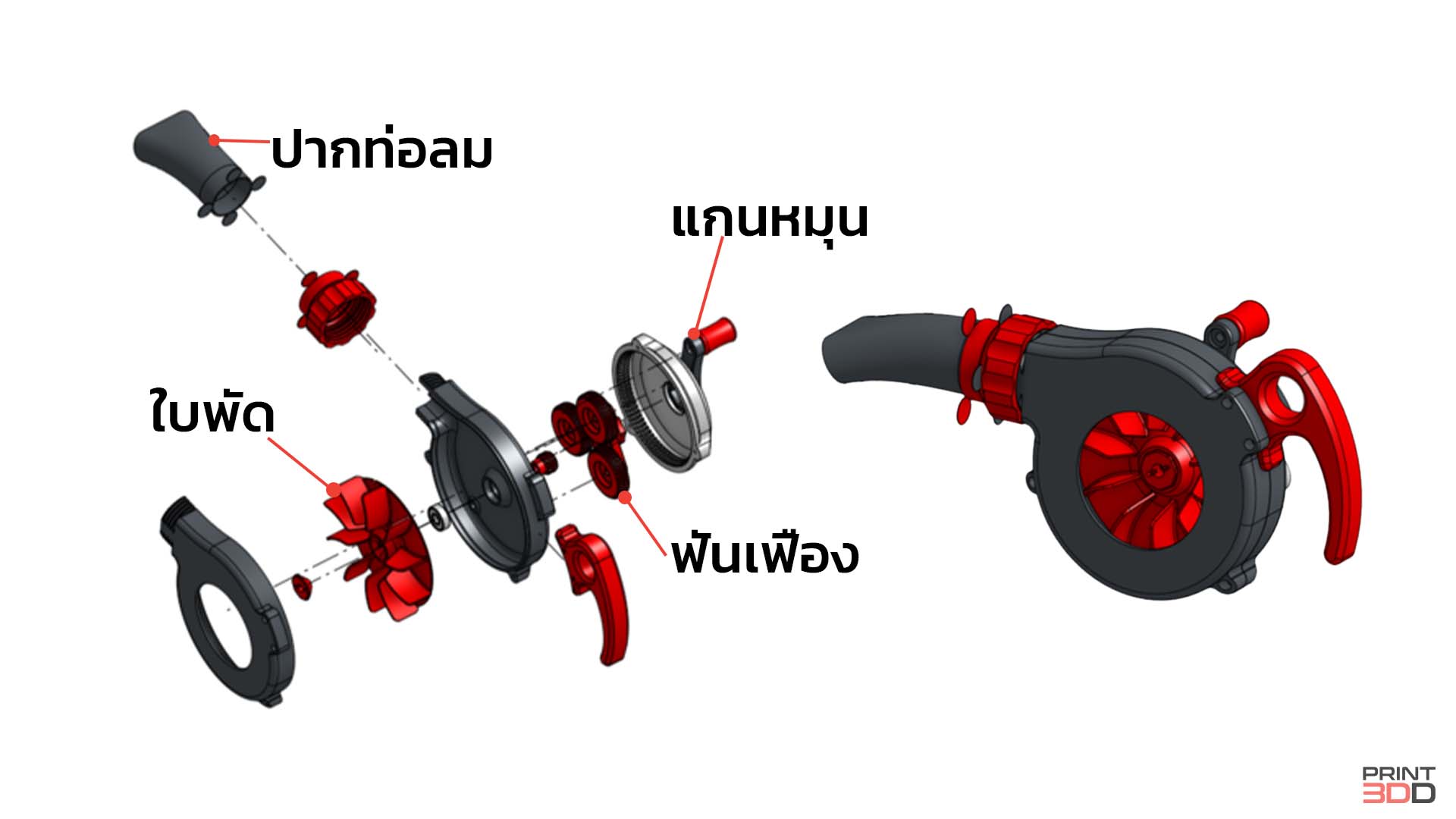

ภาพจำลอง แต่ละส่วนก่อนทำการพิมพ์

โมเดลมีทั้งหมด 16 ชิ้น ในครั้งนี้เลยจะต้องจัดแบ่งทั้งหมด 3 Part
Part 1 ฟันเฟืองและส่วนเล็กๆ
Part2 ใบพัด ปากท่อและกรอบด้านข้าง
Part 3 กรอบทั้งหมด เนื่องจาก Flashforge Guider lls  มีพื้นที่ ที่กว้าง 280 x 250 x 300mm และใช้งานได้เยอะมากๆ จึงไม่จำเป็นที่จะต้องพิมพ์ที่ละส่วน

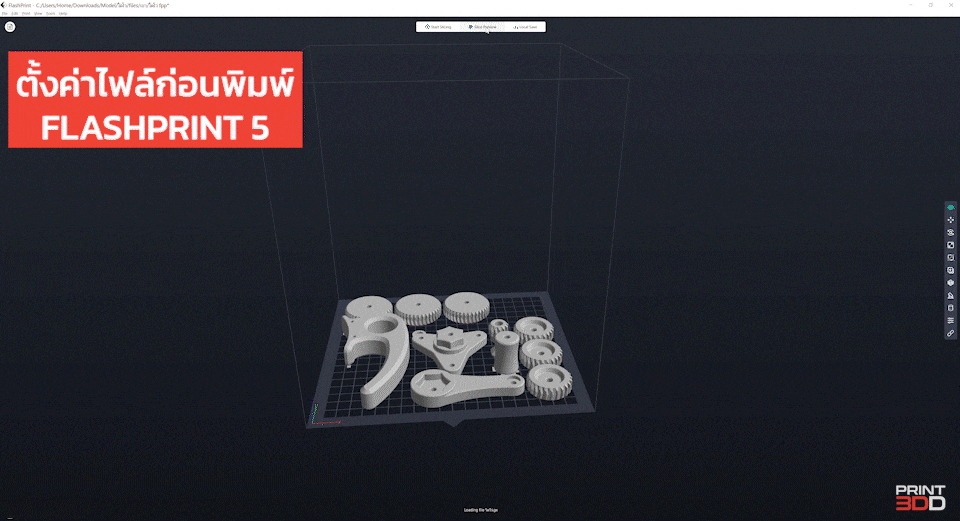

เทคนิคการตั้งค่าไฟล์ คือ ต้องเข้าใจก่อนว่า  3DD ABS PRO FILIMENTเค้าจะต้องปิดพัดลมในเครื่องทั้งหมด ไม่อย่างนั้นงานจะไม่สำเร็จ และทำให้งานเสียได้
โดยวิธีการปิดพัดลมนี้จะช่วยให้เลเยอร์ของชิ้นงานติดกัน และฐานของงานจะไม่เผยอ พิมพ์ง่ายขึ้นมากๆ และที่สำคัญอย่าลืมตั้งค่า Matereal ที่จะพิมพ์ให้ถูก

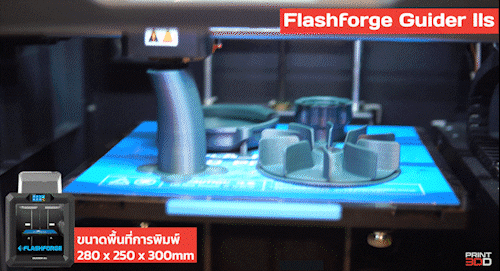

Guider lls ขนาดพื้นที่การพิมพ์ 280x250x300 mm

หลังจากที่พิมพ์เสร็จแล้วก็ได้ทำการประกอบชิ้นส่วนต่างๆเข้าด้วยกัน ต้องบอกเลยว่าการประกอบชิ้นส่วนต่างๆนั้นยากมาก เนื่องจากจะต้องมีการเลือกน๊อตและแหวนรองให้ถูกต้อง
จึงจะทำการใส่ด้วยกันได้ รวมถึงการหาบูสของน๊อต เพื่อให้เกิดช่องว่างระหว่างฟันเฟืองและกรอบด้านใน รวมถึงการใช้น๊อตยาวเพื่อต่อตั้งแต่ใบพัดถึงแกนหมุน

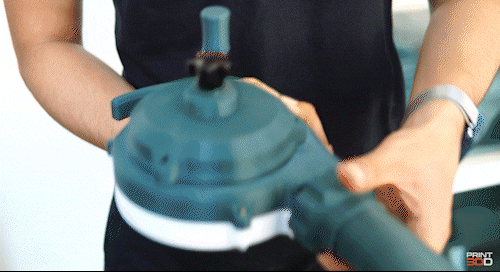

ประกอบส่วนต่างๆเข้าด้วยกัน

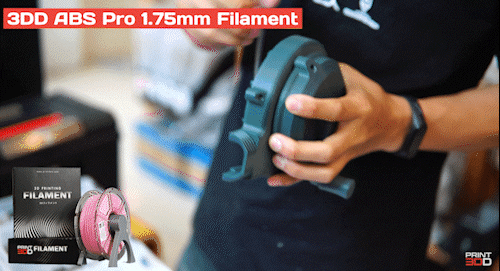

การประกอบและการเลือกน๊อตในการยึดของวัสดุ

สรุปผล
จากการทดสอบการใช้งานจริง สามารถใช้งานได้จริง แต่แรงทดอาจจะยังใช้งานไม่ได้ดีเท่าไหร่ จึงจำเป็นจะต้องมีการพัฒนาอีกต่อไป
ในการทดสอบนี้ได้มีการนำเศษกระดาษมาทดสอบ สรุปว่าการใช้งานฟันเฟืองได้ดี เนื่องจากวัสดุภายในมีการขบกันจึงจะต้องใช้วัสดุที่แข็งแรง
และการเลือกใช้วัสดุ 3DD ABS PRO FILIMENT ก็เป็นตัวเลือกที่ดีในการใช้งานระบบภายใน และการเลือกใช้ Flashforge Guider lls ก็เป็นอีกตัวเลือกที่ดี เพราะตัวเครื่องมีขนาดใหญ่ พิมพ์ได้ใหญ่ ใช้ง่าย

ทดสอบการเป่าของ Blower
