Einscan-HX สแกนเพื่อดัดแปลงท่อกรองไอดี HONDA RC30 รถแข่งรุ่นเก๋าปี 80 ที่ไม่สามารถหาอะไหล่ได้แล้ว

Einscan-HX สแกนเพื่อดัดแปลงท่อกรองไอดี HONDA RC30 รถแข่งรุ่นเก๋าปี 80 ที่ไม่สามารถหาอะไหล่ได้แล้ว

เมื่อทีม Stas Retro-Engineering ทีมจากเบลเยี่ยมเป็นทีมที่มีความเชี่ยวชาญด้านการสแกน การทำไฟล์ ได้คิดทำ Event คืนชีพรถเก่า
อย่าง HONDA RC30 รถแข่งรถเก๋าปี 80 ที่ไม่สามารถหาอะไหล่ หาอุปกรณ์ของรถมอเตอร์ไซค์ Big Bike คันนี้ได้แล้ว นอกจากการสั่งทำพิเศษ
โดยครั้งนี้ทีม Stas Retro-Engineering ได้ทำการสแกนในส่วนของ ท่ออากาศไอดี จะทำหน้าที่นำอากาศที่ผ่านจากเครื่องกรองแล้วเข้าสู่กระบอกสูบ
และมีการดัดแปลงเพิ่มขึ้น เพราะท่อของรุ่นนี้เค้าจะรับอากาศที่อยู่ด้านล่าง ไม่ได้หงายเพื่อรับอากาศที่ด้านหน้า

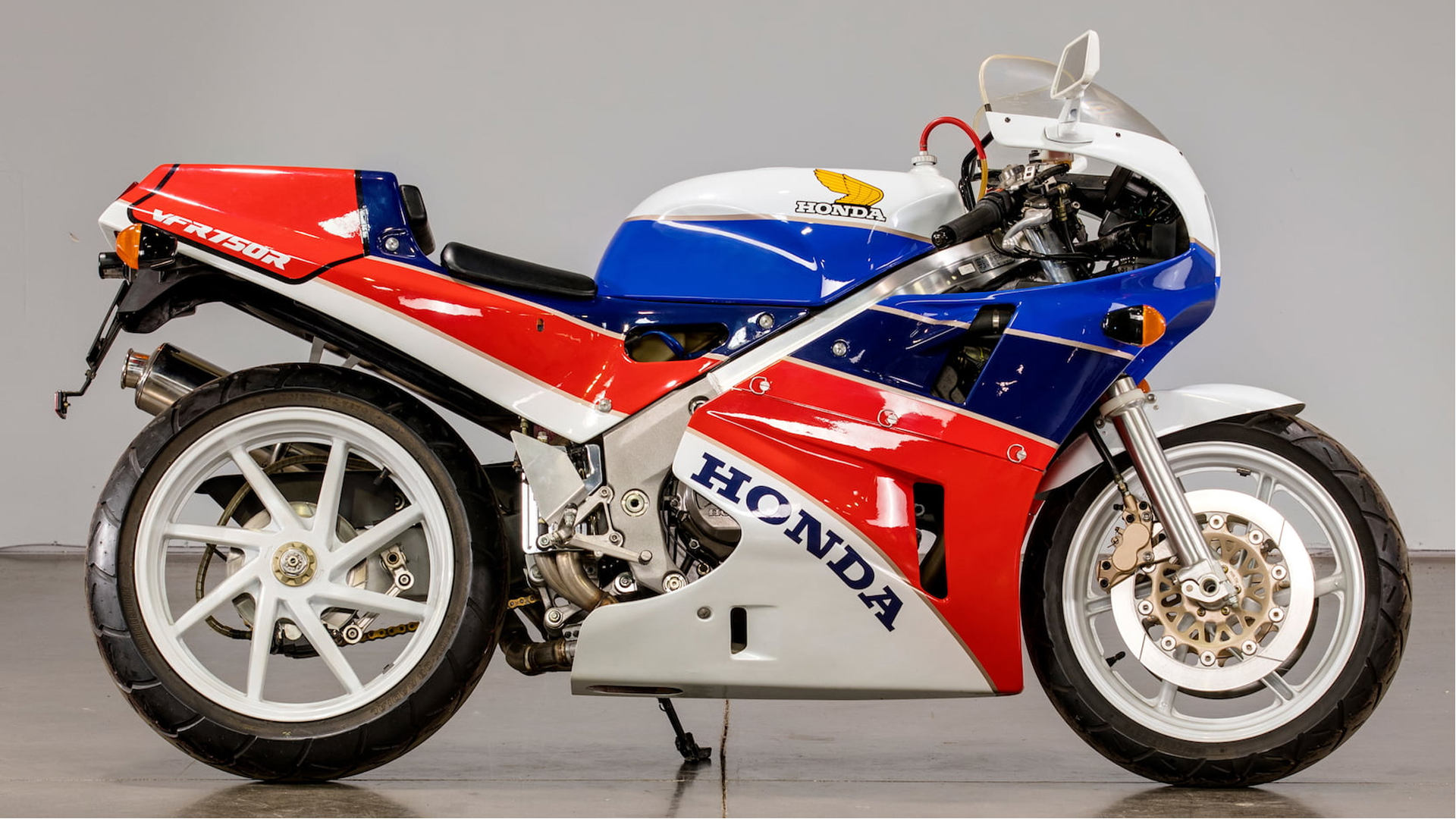

คุณลุง Honda RC30 รุ่นเก๋าในตำนานยุค 80

ในรถสมัยใหม่หรือรุ่นใหม่ๆไอดีไอเสียจะอยู่ใกล้กับเครื่องยนต์เป็นการย่นระยะเวลาการเข้าเครื่องโดยท่ออยู่แยกออกจากถังน้ำมัน

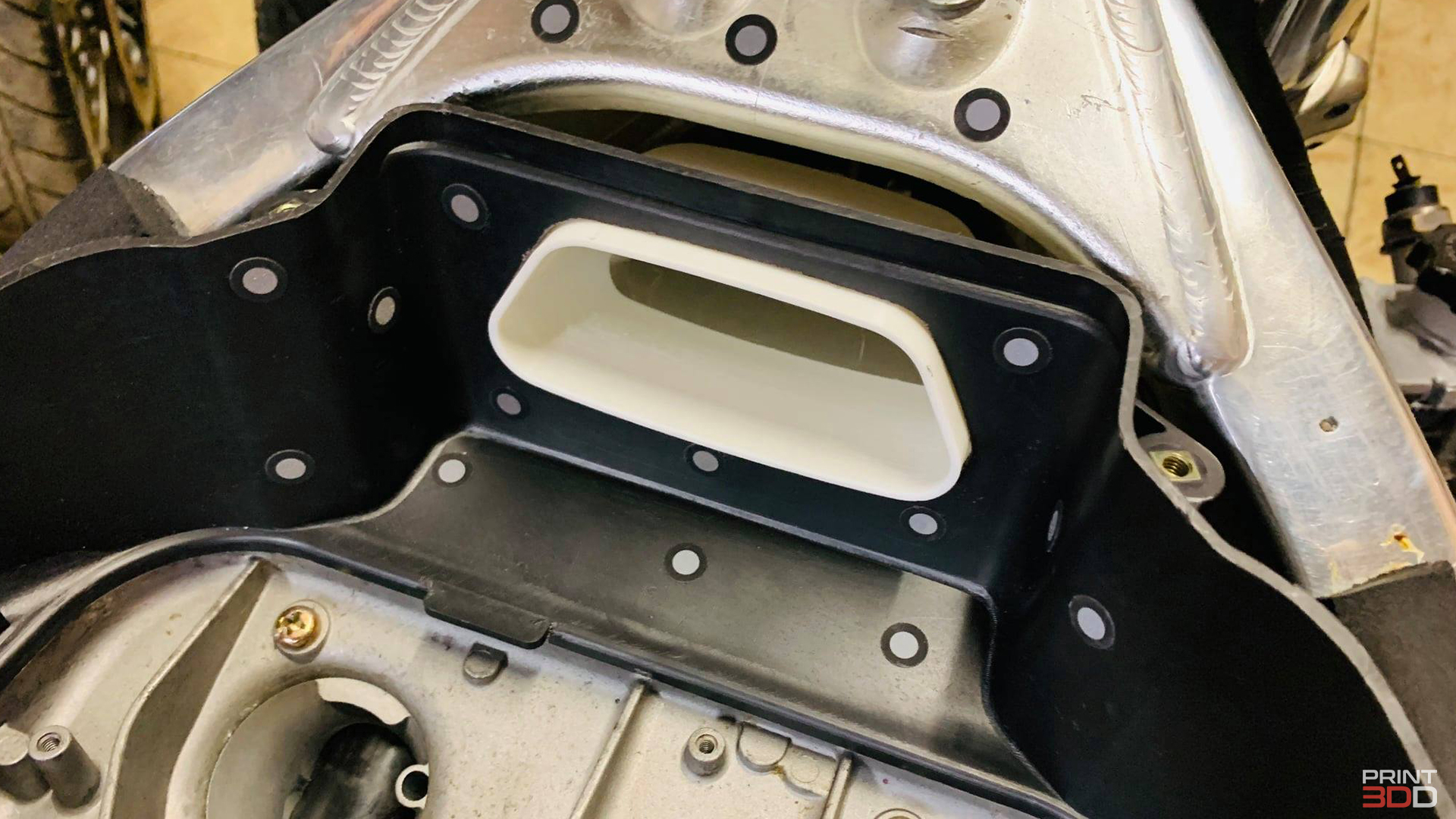

เริ่มโดยการถอดถังน้ำมันออกและทำการเปิดรูท่อและติดสติ๊กเกอร์ มาร์คเกอร์ ในที่จุดของปลายทางเข้าอากาศ
ต้องบอกเลยว่ารถ Honda RC30 ที่นำมานั้นสภาพสวยมากและใหม่มาก

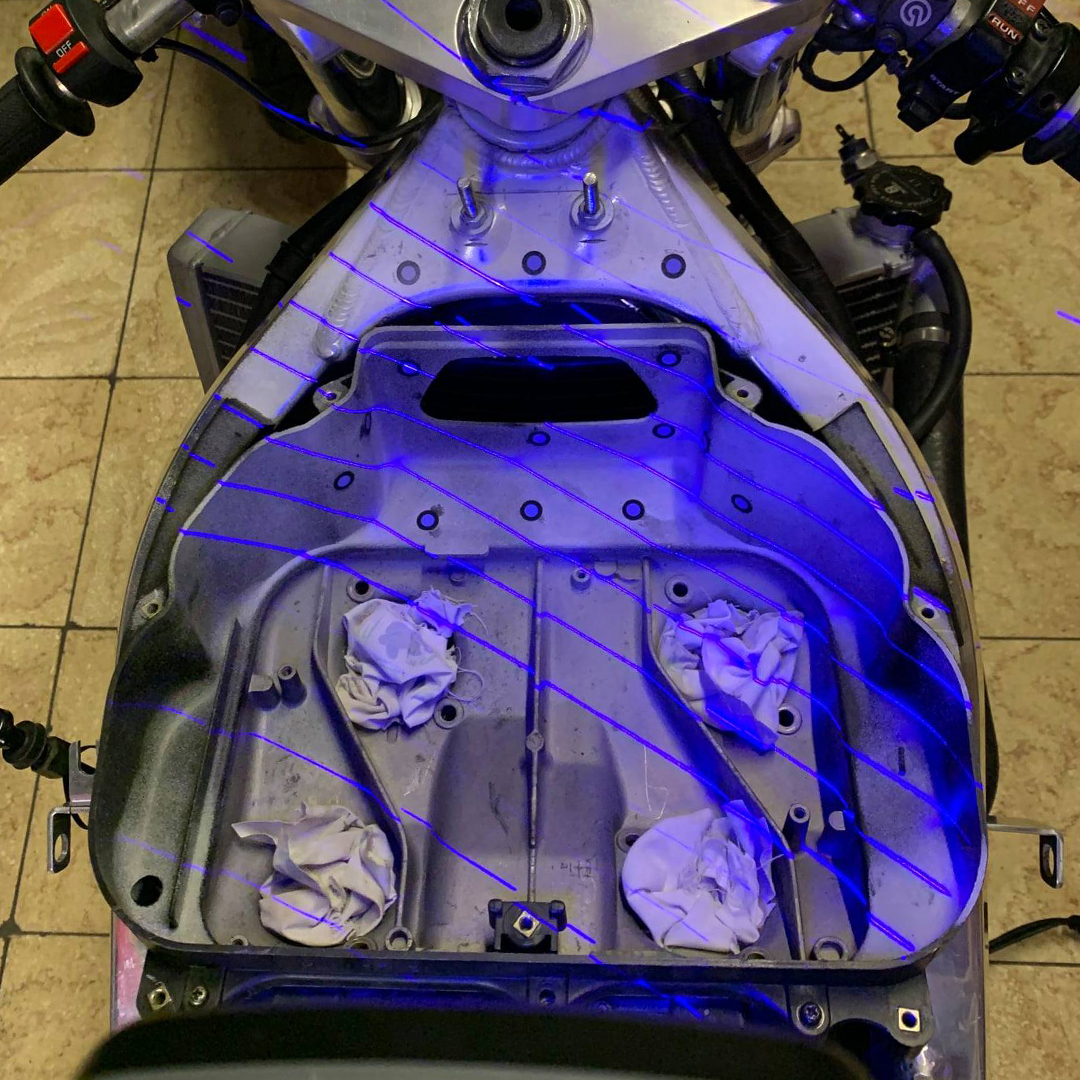

ติดมาร์คเกอร์แล้วทำการสแกนเลย

และนำ EinScan HX – 3D Scanner Hybrid Blue Laser & Blue LED ทำการสแกนบริเวณส่วนปากท่อเพื่อ ดูขนาดส่วนของจริงก่อนทำการสร้างท่อในโปรแกรม
หากถามว่า ถ้าไม่มี Scanner แล้วจะสร้างไฟล์เพื่อปริ้นเลยจะได้ไหม ก็ต้องบอกว่า ได้เช่นกัน แต่การทำเช่นนั้นจะมั่นใจได้ยังไงว่า อัตราส่วนถูกต้องเป๊ะ
จะเสียเวลาทำไฟล์ฟรีทำไม ในเมื่อสามารถสร้างไฟล์ให้ถูกต้องได้ง่ายๆ

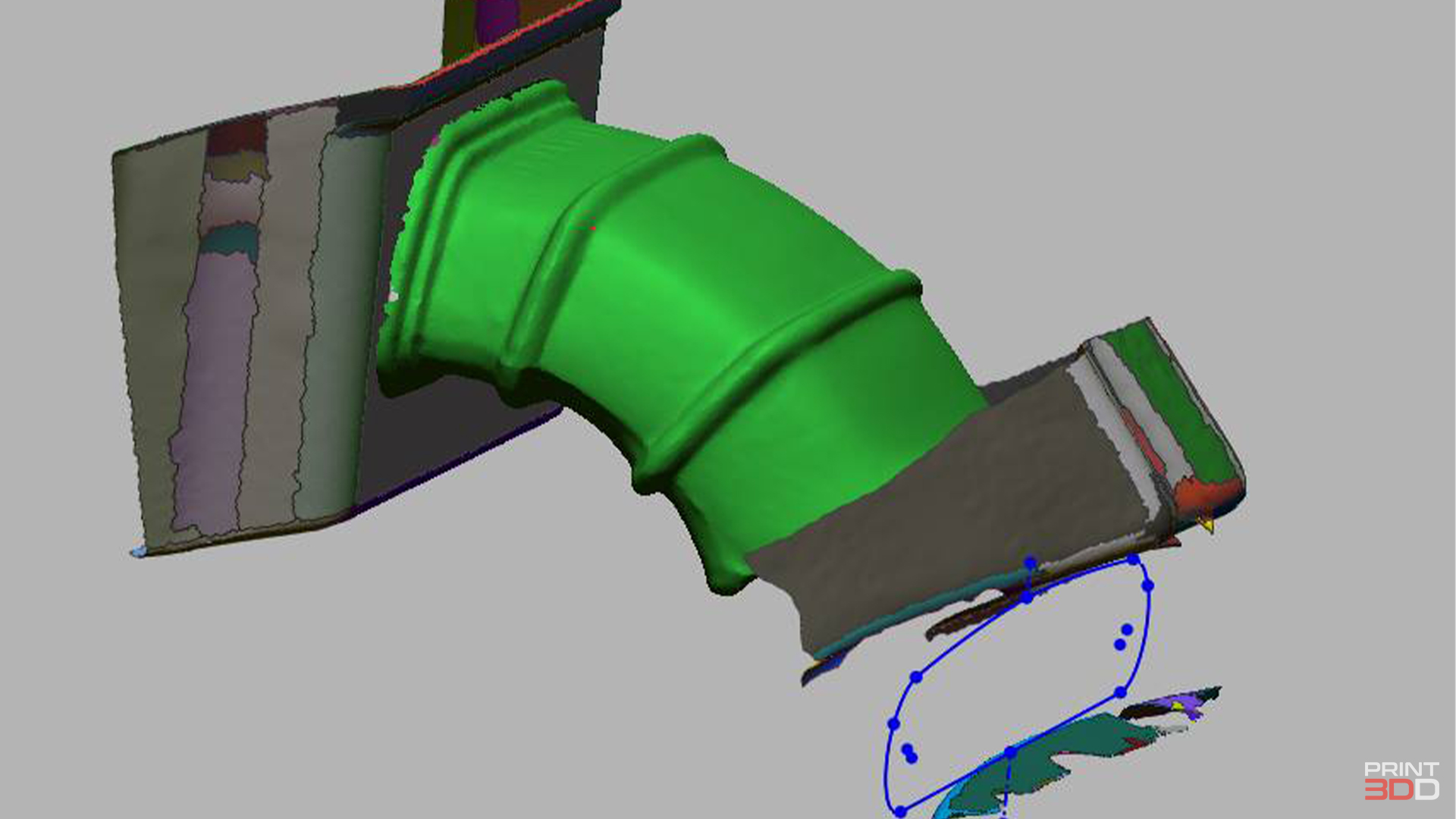

หลังจากการสแกนเสร็จแล้ว ได้ทำมุมการรับอากาศเพิ่มขึ้น

หลังจากที่สแกนเสร็จแล้วก็จะนำไฟล์มาทำเพิ่ม โดยเป้าหมายในครั้งนี้ จะดัดแปลงจากทรงหัวทิ่มลง เป็นปากแตรที่สามารถรับอากาศเข้าลูกสูบได้มากขึ้น

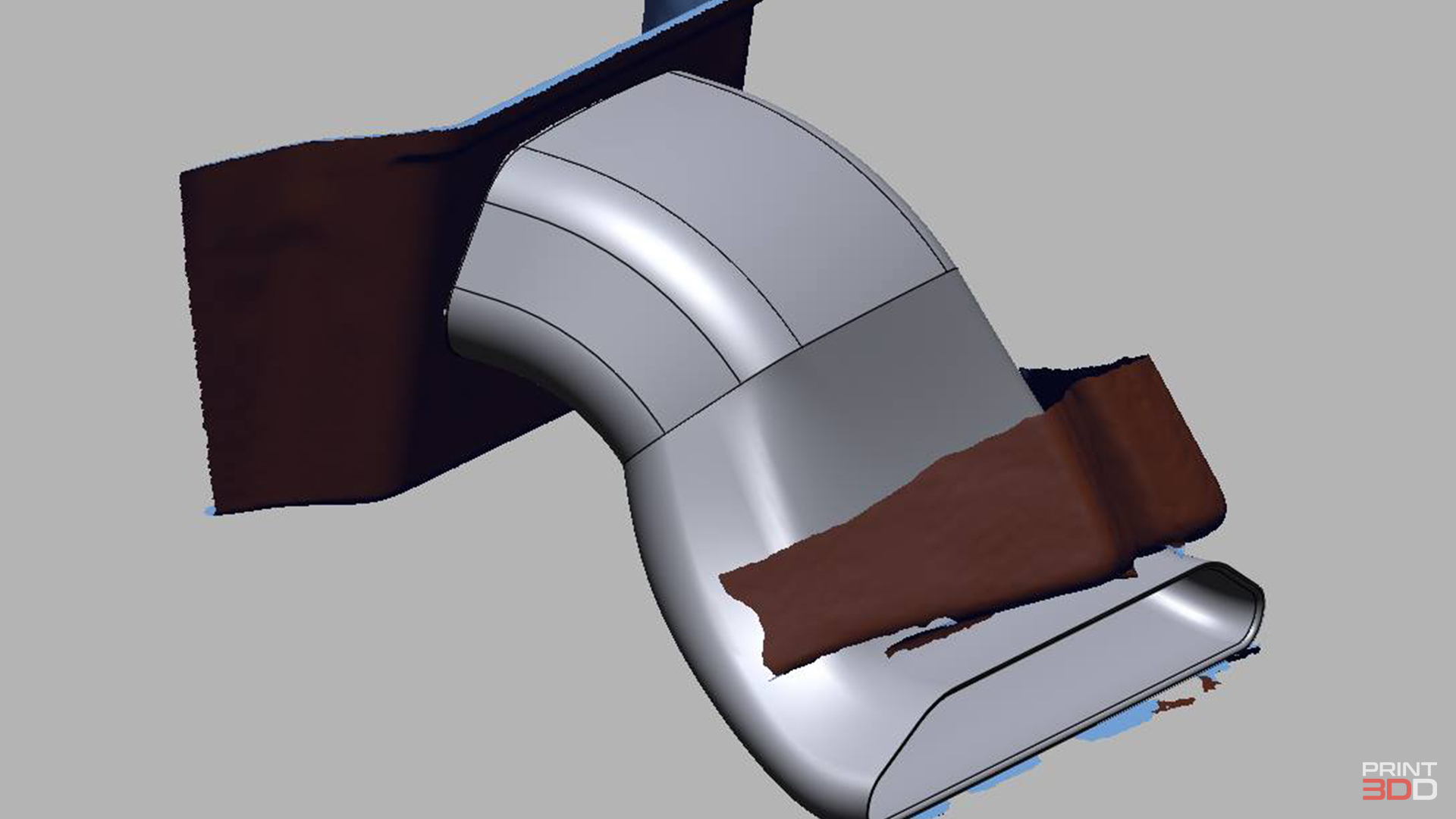

การดัดแปลงจากเดิม

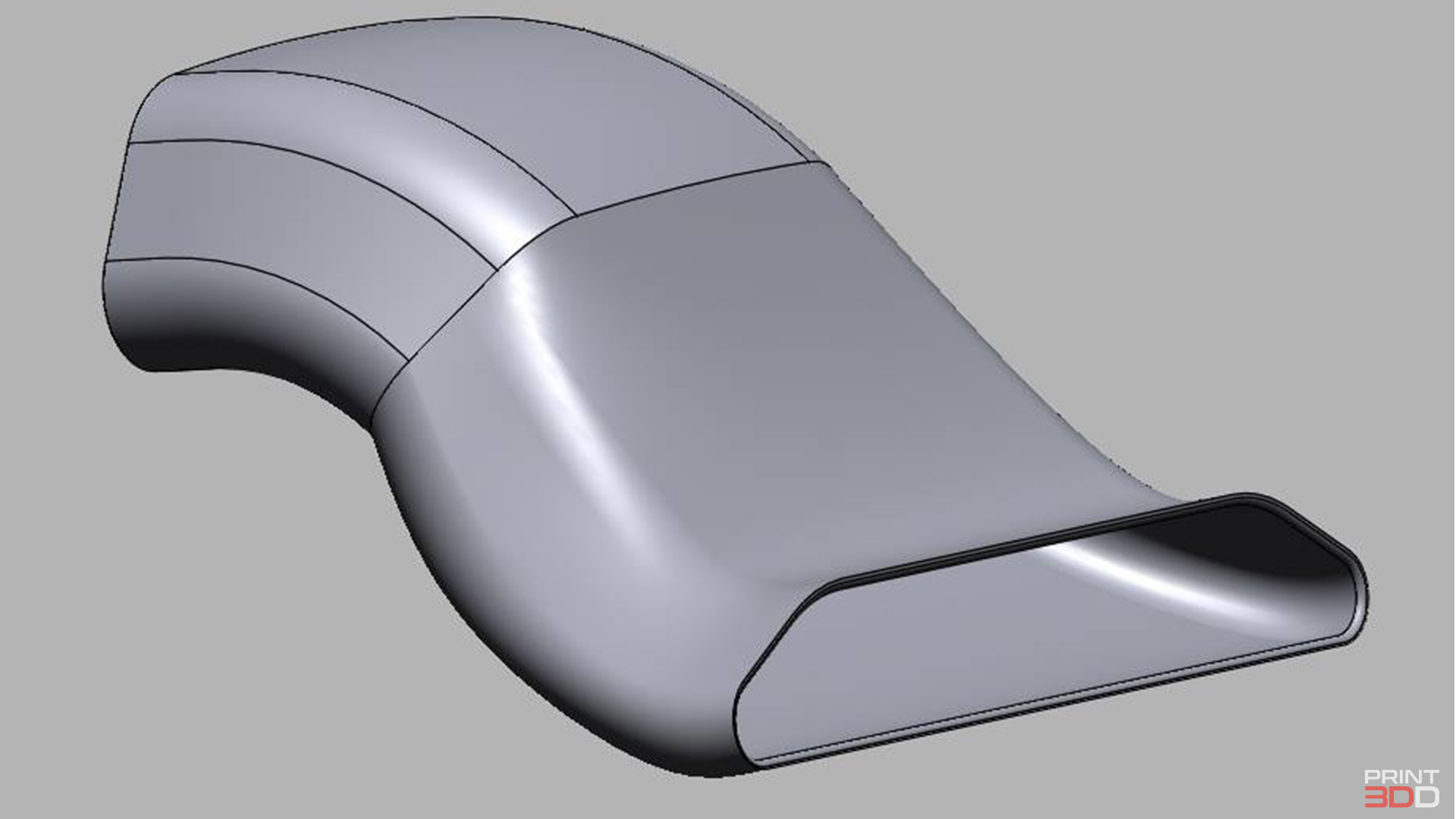

ชิ้นส่วนที่ดัดแปลงและทำเสร็จเป็นที่เรียบร้อย

หลังจากที่ได้ทำการเตรียมไฟล์เสร็จแล้วก็ได้นำไปพิมพ์กับเครื่องพิมพ์3มิติ FDM โดยทางทีม Stas Retro-Engineering
ไม่ได้บอกว่าใช้เครื่องพิมพ์ตัวไหนในการพิมพ์ ทาง Print3DD เลยขออนุญาตแนะนำเป็น2เครื่องที่สามารถพิมพ์วัสดุได้หลากหลาย และขนาดใหญ่ที่พอดีอีกด้วย
นั่นก็คือ Flashforge Adventurer4 และ Flashforge Creator3

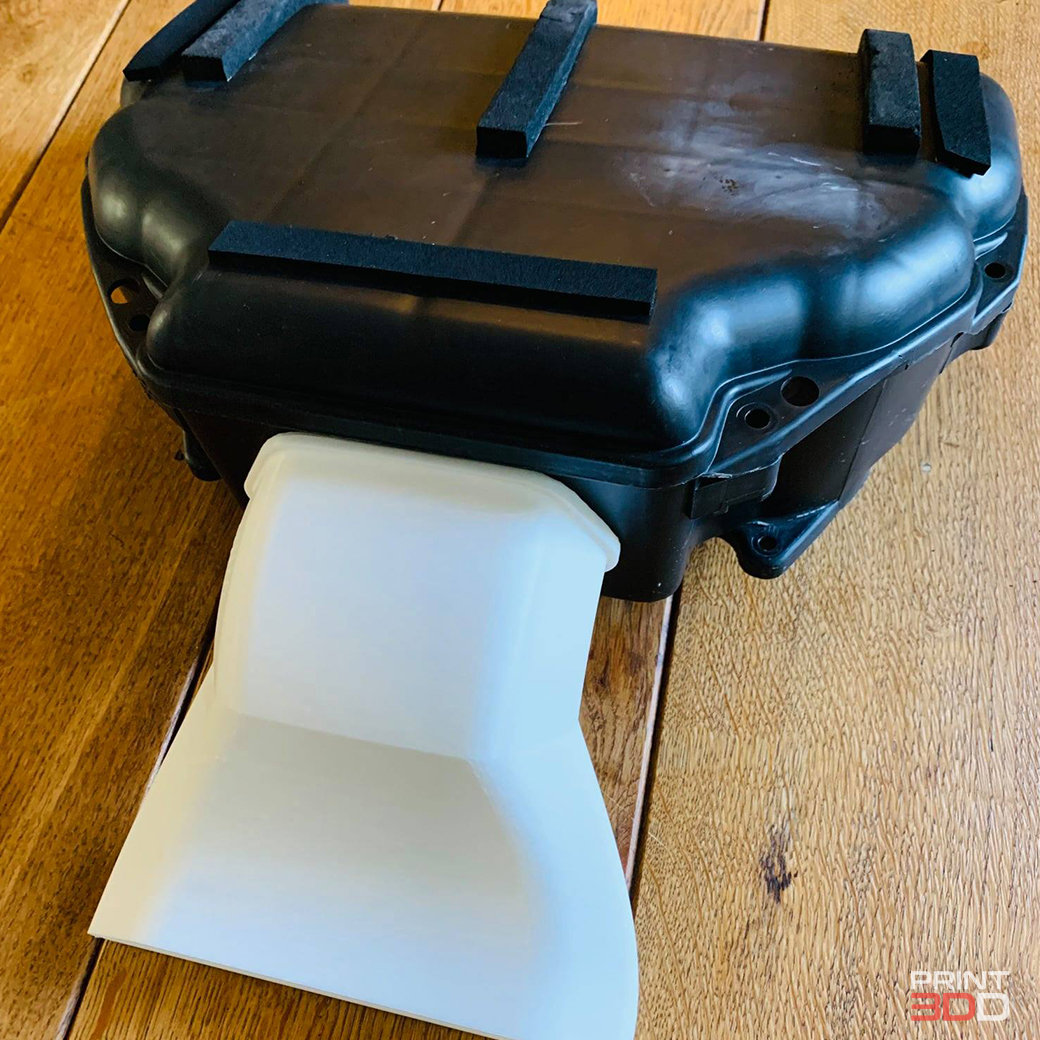

หลังจากพิมพ์เสร็จแล้วจะนำมาประกอบกัน
แค่ใส่ที่ดัดแปลงไอดีใหม่ ก็ดูทรงแรงขึ้น x10 เท่า
ดูซิ่งสุดยอด


ที่มา EinScan Experts
