โมเดลสวยๆ จากเครื่อง Kings Professional SLA

โมเดลสวยๆ จากเครื่อง Kings Professional SLA

หลังจากใช้งานไปหลายปี เราไปเก็บรวบรวมงานพิมพ์ สวยๆจากเครื่อง Kings SLA ทั้งรุ่น Kings 600Pro, 800Pro, 1700Pro มาให้ชมกันครับ โดยในโพสนี้จะเป็นเน้นไปที่โมเดล Art งานศิลปะกรรม 3มิติ งานรูปปั้นพระ โดยโมเดลส่วนใหญ่สร้างขึ้นจาก Zbrush (สร้างทั้งหมด หรือ สร้างบางส่วนต่อเติมจากเครื่องสแกน 3มิติ)
Credit : FastFabb.com – Kings 600Pro

โดยหากเป็นงานเชิงวิศวะกรรมจะเป็นอีก Post หนึ่งสามารถชมได้ด้านล่างนี้ครับ

EV SUPER CAR BY AMOTRIZ สัญชาติไทยแท้ๆ ขึ้นรูปหล่อๆด้วย Kings SLA 1700 Pro

EV SUPER CAR BY AMOTRIZ สัญชาติไทยแท้ๆ ขึ้นรูปหล่อๆด้วย Kings SLA 1700 Pro

สวัสดีครับวันนี้ ทางเรา PRINT3DD มาแนะนำและทำความรู้จักกับรถไฟฟ้า EV (Electrical Vehicle) Car ณ ตอนนี้ต้องยอมรับเลยว่ากระแสรถไฟฟ้าทั่วโลกกำลังมาแรงแซงทางโค้งกันเลยทีเดียว เนื่องด้วยยุคปัจจุบันสมัยนี้ ผู้คนต่างๆ ให้ความสำคัญและรัฐบาลทั่วประเทศให้ความสำคัญกับการประหยัดพลังงานเพื่อช่วยลดโลกร้อน รถไฟฟ้าซึ่งอีกหน่อยคาดว่าไม่เกิน 10 ปี จะได้เห็นว่าจะมีรถไฟฟ้าวิ่งแทนรถน้ำมันได้เกินกว่า 60% ของทั้งหมด เรามาทำความรู้จักกับรถไฟฟ้ากันดีกว่าครับโดยตามหัวข้อข้างต้นนี้ได้เลยครับ

รถยนต์ที่ขับเคลื่อนด้วยมอเตอร์โดยใช้พลังงานไฟฟ้าซึ่งเก็บอยู่ในแบตเตอรี่หรืออุปกรณ์เก็บพลังงานไฟฟ้าแบบอื่นๆ และด้วยข้อดีของมอเตอร์ไฟฟ้าที่ให้แรงบิดได้ทันทีทำให้รถชนิดนี้มีอัตราเร่งที่เรียบและเร็ว และเหนือกว่าเครื่องยนต์ที่ใช้น้ำมันรวมถึงการลดมลภาวะทางอากาศเพราะไม่ปล่อยควันพิษมาจากท่อไอเสียอีกด้วยและจากความแพร่หลายของการใช้รถยนต์พลังงานไฟฟ้า ทั้งรถยนต์ EV และรถยนต์ Plug-in Hybrid ในบ้านเรามีสัดส่วนเพิ่มขึ้นอย่างต่อเนื่อง หลังจากรัฐบาลประกาศเป้าหมาย นโยบายส่งเสริมการผลิตยานยนต์ไฟฟ้าที่ขับเคลื่อนด้วยแบตเตอรี่ (EV) โดยมีเป้าหมายว่าในปี 2569-2573 จะผลิตรถยนต์ไฟฟ้าและรถยนต์ Plug-in Hybrid 30% ของการผลิต หรือ 750,000 คันในเวลานี้ ดังนั้นวันนี้เรามาดูข้อดี ของเจ้ารถยนต์พลังงานไฟฟ้านอกเหนือจากเรื่องการเป็นมิตรกับสิ่งแวดล้อมแล้วรถยนต์พลังงานไฟฟ้ายังมีข้อดีอื่นๆ อีกดังนี้

รถยนต์ที่มาพร้อมความเงียบและอัตราเร่งที่ได้ดั่งใจ

  • รถยนต์ไฟฟ้าใช้พลังงานไฟฟ้าจากแบตเตอรี่สู่มอเตอร์เพื่อทำการขับเคลื่อน โดยที่ไม่ได้ใช้เครื่องยนต์สันดาป ภายในจึงไม่ก่อให้เกิดการเผาไหม้ ทำให้เสียงของการทำงานของรถยนต์ไฟฟ้านั้นเงียบกว่ารถยนต์ที่ใช้น้ำมันเชื้อเพลิงหลายเท่า และสามารถทำให้มีอัตราเร่งเป็นอย่างที่ใจต้องการ เพราะไม่มีขั้นตอนการทดเกียร์อีกต่อไป จึงทำให้สามารถตอบสนองในการขับขี่ได้ตามความต้องการของผู้ขับ

รถยนต์ประหยัดค่าใช้จ่ายและค่าซ่อมบำรุง

  • รถยนต์ไฟฟ้าจะช่วยคุณประหยัดเงินค่าน้ำมันและค่าซ่อมบำรุง เพราะใช้พลังงานไฟฟ้ามาแทนที่น้ำมันเชื้อเพลิงที่มีราคาสูง เช่นเดียวกันกับค่าใช้จ่ายในการซ่อมบำรุงรถยนต์ไฟฟ้า ที่จะมีค่าใช้จ่ายในการบำรุงรักษาน้อยกว่า เพราะ ไม่มีเครื่องยนต์ และไม่ต้องเปลี่ยนถ่ายน้ำมันเครื่อง จึงทำให้การดูแลรักษาเป็นเรื่องที่ง่ายขึ้น ไม่ต้องเสียเวลาในการนำรถยนต์ไปเข้ารับการบำรุงรักษาบ่อยๆ

รถยนต์ที่ไม่ต้องเสียเวลาไปปั๊มน้ำมันเพราะสามารถชาร์จแบตได้ที่บ้าน

  • การต่อคิวเพื่อเติมน้ำมันเชื้อเพลิงยังคงเป็นปัญหากวนใจหลายคน แต่รถยนต์พลังงานไฟฟ้านั้น สามารถชาร์จแบตได้ที่บ้าน ซึ่งสามารถชาร์จได้ระหว่างที่นอนหลับ เมื่อตื่นเช้ามารถก็จะอยู่ในสภาพพร้อมใช้งาน ไม่ต้องกังวลเรื่องการเสียเวลาที่สถานีบริการน้ำมันอีกต่อไป นอกจากนี้ หลายๆบริษัทยังเดินหน้าขยายธุรกิจในส่วนของการจัดจำหน่ายเครื่องชาร์จไฟฟ้า หรือ wallbox ไปยังลูกค้ากลุ่มผู้ใช้งานรถยนต์ไฟฟ้า และรถยนต์ปลั๊ก-อิน ไฮบริด เพิ่มมากขึ้นหลังจากพบว่าความต้องการของลูกค้าในกลุ่มนี้มีเพิ่มมากขึ้น โดยเฉพาะกลุ่มผู้ใช้ที่เป็นโครงการอสังหาริมทรัพย์ คอนโดฯ และบ้านพักอาศัย



ทาง บริษัท มาร์แชล แอร์โรพาร์ท จำกัด หรือที่รู้จักกันในนาม แบรนด์ AMOTRIZ ทำให้ประเทศเรามี รถ EV ที่เรียกได้ว่าเมื่อประกอบเข้ากับโครงสร้างรถไฟฟ้าที่ทำขึ้นเองแล้วมันคือ SuperCar EV ก็ว่าได้เพราะโครงสร้างที่ถูกออกแบบและผลิตชิ้นงานด้วยเครื่องพิมพ์ 3 มิติ Kins 1700 SLA Professional Industrial

เรามารับชมผลงานที่ผลิตและขึ้นรูปด้วยเครื่องพิมพ์ 3 มิติ จากทาง AMOTRIZ กันได้เลยครับรับรองว่า ว้าววว… แน่นอน

นี้คือรถตัวอย่างต้นแบบ ซึ่งมีแต่โครงรถเท่านั้นยังไม่มี Body เพื่อให้ดูเหมือนรถจะต้องมาทำการออกแบบและพัฒนาต่อกันครับ

และวันนี้ก็ได้นำเสนอตัวเครื่องและผลงานที่ได้จากเครื่อง Kings SLA 1700 Pro กันครับ เริ่มต้นทาง AMOTRIZ ได้ทำแบบไฟล์งาน 3D สำเร็จแล้วเป็นที่เรียบร้อยครับ ดำเนินการต่อมาคือการขึ้นรูป

แค่เห็นแบบก็รู้เลยว่าถ้าประกอบเข้ากับโครงรถแล้วคงไม่ใช่รถธรรมดาแน่นอน นี่มันรถ Super Car แน่นอน



เรามาดูโฉมหน้าตัวเครื่องที่ใช้ผลิต Body SuperCar สวยๆ กันดีกว่าครับว่าจะใหญ่อลังการสมกับงานที่ออกมาขนาดไหนกันครับกับ Kings SLA 1700 Pro

เริ่มทยอยขึ้นรูปโครงสร้างกันแล้ว ใหญ่มาก และผิวเรียบเนียนมาก พิมพ์เสร็จก็เป็นขั้นตอนในการประกอบ Part ต่างๆ เข้าด้วยกันเพื่อตรวจสอบการ Fitting และตรวจสอบผิวสัมผัสการใช้งานจริงภายนอก ให้ได้ความมั่นคงและความพอใจของผู้สร้าง โดยรวมแล้วงานนี้ที่ได้ออกมาถือว่าสุดยอดและสมกับเป็น Super Car จริงๆ

การประกอบโครงสร้าง Body มีความสำคัญและต้องต้องใช้ความละเอียดอ่อนเป็นอย่างมาก หากไม่ใช่เครื่องพิมพ์ที่มีคุณภาพสูงจะเกิด Fitting Loss ของตัวงานทั้งหมด ทำให้ตัวชิ้นงานที่เราต้องการประกอบของทุกๆ ส่วนจะไม่สามารถเข้ากันได้และผิวงานที่จะไปทำ Finishing งานต่อนั้นก็สำคัญไม่แพ้กัน ซึ่งงานที่ดีจะต้องออกมาเรียบและคมที่สุดเพราะถ้าชิ้นงานที่ออกมามี Layer มากจะทำให้ตอนที่ทำสี งานออกมาไม่ดีและยังเพิ่มเวลาในส่วนของการซ่อมชิ้นงานเข้าไปอีกด้วย ซึ่งชิ้นงานของ Kings SLA 1700 Pro นั้น สามารถทำงานออกมาและแก้ไขปัญญหา Fitting Loss หนำซ้ำผิวงานยังเรียบเนียนและความแข็งแรงเทียบเท่ากับพลาสติก ABS อีกด้วยครับ

เป็นยังไงกันบ้างครับกับอีก 1 Content ดีๆ สำหรับเครื่องพิมพ์ 3 มิติ ตัวอย่างงาน Super Car EV ตื่นเต้นแทน AMOTRIZ กันเลยจริงๆครับว่าถ้าประกอบกับรถมาแล้วจะเป็นอย่างไร หากเราเริ่มต้นได้เร็ว เราจะสามารถเกาะกระแสตลาดได้เร็วและไว  งานนี้ขอบอกเลยว่า รอรับชมผลงานได้เร็วๆ นี้เลยครับ

หากท่านใดสนใจปรึกษาเกี่ยวกับเครื่องพิมพ์ 3 มิติระบบเรซิ่น อุตสาหกรรมอย่าง Kings SLA สามารถติดต่อทางเรา PRINT3DD ได้โดยตรงเลยครับ

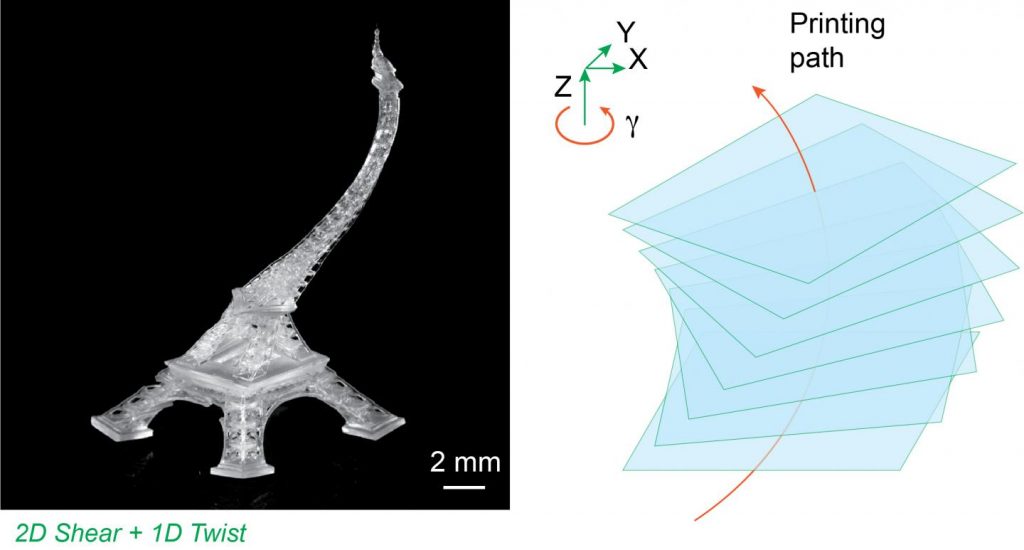

การวิจัยเครื่องพิมพ์สามมิติความเร็วสูงด้วยการพิมพ์แบบอิสระ

การวิจัยเครื่องพิมพ์สามมิติความเร็วสูงด้วยการพิมพ์แบบอิสระ

นักวิจัยแห่งรัฐอิลลินอยส์ประสบความสำเร็จในการสร้างเครื่องพิมพ์สามมิติความเร็วสูง

ทีมวิจัยจากมหาวิทยาลัยนอร์ทเวสเทิร์นในสหรัฐได้ทำการพัฒนาเครื่องพิมพ์สามมิติความเร็วสูงและความแม่นยำสูง โดยงานวิจัยนี้มีฐานมาจากเครื่องพิมพ์เรซิ่นทั่วไป ซึ่งจุดเด่นของเครื่องนี้ก็คือเการรวมกันระหว่างเครื่องพิมพ์น้ำยาเรซิ่นกับระบบแขนกล6แกน โดยให้มีการเคลื่อนที่อย่างอิสระ หมุน และปรับเปลี่ยนขนาดได้ในขณะที่กำลังพิมพ์ จึงทำให้การออกแบบชิ้นงานทำได้อย่างอิสระมากขึ้น

เป็นเครื่องพิมพ์ที่พัฒนาจากระบบDLPแบบเดิมผสานกับแขนกล6แกน

ในเครื่องพิมพ์สามมิติระบบดั้งเดิมที่เคยมีมาซอร์ฟแวร์จะทำการจำลองการทำงานเป็นระนาบแบนเป็นเลเยอร์ซ้อนกันหลายๆชั้นโดยจะอ้างอิงจากจุดของหัวพิมพ์แล้วสร้างแบบจำลองขึ้นมา แต่เครื่องของทางมหาลัยนอร์ทเวสเทิร์นจะสร้างแบบจำลองโดยอ้างอิงจากตัวชิ้นงานจึงทำให้การขึ้นรูปตัวงานทำอย่างอิสระและสามารถพิมพ์งานซับซ้อนได้

สรุปง่ายๆก็คือ การพิมพ์แบบดั้งเดิมที่ใช้กันอยู่ ณ ปัจจุบันนี้จะสร้างขึ้นทีละชั้นจากล่างขึ้นบนเป็นเส้นตรงตามแกนZของเครื่องพิมพ์ แต่ระบบนี้จะขึ้นรูปตามทิศทางของชิ้นงานโดยจะไม่อ้างอิงกับฐานพิมพ์เหมือนแต่ก่อนอีกต่อไป

ความเร็วในการพิมพ์ของเครื่องนี้จะอยู่ที่2,000เลเยอร์/นาที ซึ่งทางทีมวิจัยได้ทำการทดสอบพิมพ์งานในหลากหลายรูปแบบเช่น หอไอเฟลเอน เกลียวคู่ เป็นต้น นอกจากนี้ยังรองรับการพิมพ์แบบหลากหลายวัสดุ(Multi materials)
การขึ้นรูปของเครื่องนั้นจะทำการสร้างแท่นจับแบบนิ่มขึ้นมาเชื่อมต่อกับฐานชิ้นงานที่แข็งแล้วทำการขึ้นชิ้นงานโดยจะมีกิ่งก้านแบบนิ่มมาคอยรองรับชิ้นงานเอาไว้

นี่เป็นเพียงส่วนหนึ่งของงานวิจัยเกี่ยวกับเครื่องพิมพ์สามมิติที่หวังว่าจะเปลี่ยนแปลงวงการนี้ไปในทางที่ดีขึ้น ก่อนที่จะมีเครื่องนี้จริงๆเราคงต้องรองานวิจัยนี้สำเร็จอย่างราบรื่นก่อนที่จะมีจะมีการเปิดเผยสู่สาธารณชนอย่างเป้นทางการ

เครื่องพิมพ์เรซิ่นคุณภาพสูงที่เหมาะกับงานทุกประเภทพร้อมให้ผู้ที่สนใจได้เป็นเจ้าของกันแล้ว!!!!!

เครื่องพิมพ์เรซิ่นคุณภาพดีที่เหมาะกับทุกงาน Formlabs

เครื่องพิมพ์เรซิ่นขนาดใหญ่สำหรับมืออาชีพ

Marshal Aeropart กับ Kings 1700 พิมพ์ต้นแบบเรซิ่นขนาดใหญ่

Marshal Aeropart กับ Kings 1700 พิมพ์ต้นแบบเรซิ่นขนาดใหญ่

ต้นแบบงานใหญ่งานโตไว้ใจเรา

ล่าสุดพิมพ์สำเร็จกับงานขนาดใหญ่ อย่าง โครงภายนอกรถยนต์สำหรับขึ้นต้นแบบเพื่องานชุดแต่งรถยนต์ ของทาง Marshal Aeropart ที่ได้ทำการสั่งซื้อเครื่องพิมพ์ 3มิติ อย่าง Kings 1700 ไว้ในอ้อมกอด เพื่องานขึ้นต้นแบบชิ้นส่วนรถยนต์ต่างๆ

ด้วยขนาดของเครื่องที่ใหญ่แล้ว ขนาดพื้นที่การพิมพ์ก็ใหญ่ตาม ขนาดจุใจที่สามารถพิมพ์ “กันชน” รถยนต์ได้ภายในครั้งเดียว โดยขนาดของการพิมพ์นั้นจะอยู่ที่ 1700 x 800 x 600 mm.

กว้างใหญ่ขนาดนี้ ใช้เวลาไม่นานเลยในการพิมพ์งานที่ใหญ่และซับซ้อน จำพวกงานวิศวกรรม รถยนต์ และอื่นๆ

พิมพ์โมเดลกันชนรถยนต์แบบไร้รอยต่อ

โดยทางร้านของเราไม่ได้มีแค่ไซต์1700 เท่านั้น ยังมี 600 และ 800 เพื่อให้เหมาะกับขนาดของงานแต่ละงานอีกด้วย

เครื่องพิมพ์ระดับอุตสาหกรรม SLA (Stereolithography) เครื่องระบบนี้จะมีวัสดุตั้งต้นเป็นน้ำเรซิ่นไวแสง ขึ้นรูปด้วยแสงเลเซอร์ งานที่ออกมามีคุณภาพผิวสวยเก็บรายละเอียดได้ดีที่สุด เนื้อจากสารตั้งต้นเป็นของเหลวและจุดเลเซอร์นั้นเล็กมาก ทำให้สามารถสร้างชิ้นงานที่ซับซ้อนและรายละเอียดสูงๆได้ จุดเด่นคือชิ้นงานสวยที่สุดใน 3D Printer ทุกระบบ อีกทั้งสามารถพิมพ์ได้ใหญ่ ตั้งแต่ 300mm-1700mm ขึ้นกับรุ่นที่เลือก สามารถนำเครื่องไปพิมพ์ชิ้นงานตัวอย่าง หรือ Prototype

ส่วนหนึ่งของรถสปอต พิมพ์งานออกมาแล้วจะเห็นภาพรวมโดยชัดเจนมากขึ้น
ออกแบบงานเท่ๆ พิมพ์ออกมาเท่ดั่งใจนึก
ชิ้นงานที่พึ่งพิมพ์เสร็จใหม่ สดๆ ร้อนๆ

ทางร้านเข้าไปควบคุมการติดตั้งด้วยตัวเอง และคอยซัพพอร์ทการใช้งานตลอดเวลา ไม่ว่าปัญหาอะไรเราก็พร้อมที่ขับเดินทางไปแก้ไขให้ทันที

ลองเทียบขนาดชิ้นงานที่ออกแบบและพิมพ์ออกมา กับ ตัวรถจริง

เหมาะกับงานประเภท…
Automotive : กันชนรถยนต์ / หมวกกันน็อต / Console รถเข็น / อุปกรณ์ต่างๆในรถยนต์
Architecture : ตัวอย่างบ้าน / โครงสร้างสถาปัตยกรรม ที่ซับซ้อน
Artist : รูปปั้น / พระพุทธรูป / งานศิลปะขแนงต่างๆ
Medical : กระดูกและกระโหลกจาก CT หรือ MRI สแกน เพื่อใช้ในการวางแผนวิเคราะการรักษา / แบบหล่อชิ้นส่วนในการปลูกถ่าย implant

ทาง Print 3DD ขอขอบคุณ Marshal Aeropart // AmotriZ Bodykits Car ที่ได้ทำการสั่งซื้อ Kings 1700 เพื่อใช้ในงาน R&D ต้นแบบชุดแต่งรถยนต์ ทำให้งานออกแบบชิ้นงานเป็นไปได้อย่างรวดเร็วและเห็นชิ้นงานจริงที่จับต้องได้ ก่อนนำไปเข้ากระบวนการผลิตจริง

หากใครสนใจชุดแต่งรถยนต์ มีหลากหลายรุ่นและหลายแบบ งานชุดแต่งรถยนต์ งาน Hyper Car สามารถติดต่อได้ที่ Marshal Aeropart / Amotriz :
👉facebook-Amotriz
👉Amotriz

สเกิร์ตชุดแต่งรถยนต์ที่ดีที่สุด AmotriZ

สัมภาษณ์ลูกค้า Kings 600Pro : Alpha Innovation

สัมภาษณ์ลูกค้า Kings 600Pro : Alpha Innovation

ตัวอย่างลูกค้า Alpha Innovation ที่ใช้เครื่องพิมพ์3มิติ SLA Kings 600Pro ในการพัฒนาและออกแบบ R&D โรงงานผลิตชิ้นส่วนรถยนต์

❤️❤️“เครื่อง Kings ช่วยย่นระยะเวลาการพัฒนา R&D ได้เยอะเลย”
/ Interview บริษัท Alpha Innovation ผู้ใช้งาน Kings 600Pro❤️❤️
“เครื่องนี้ช่วยย่นระยะเวลาการพัฒนา R&D ได้เยอะเลย”
“ปริ้นออกมาเสร็จเอาไปทำต่อได้ เอาไปขึ้นพิมพ์ ทำอะไรอย่างอื่นต่อได้ทันที”
“งานที่พิมพ์จาก Kings มีความแม่นยำ แทบจะไม่แตกต่างจากไฟล์ Original เลย”
/ บทสัมภาษณ์ของ บริษัท Alpha Innovation ผู้ใช้งาน Kings 600Pro

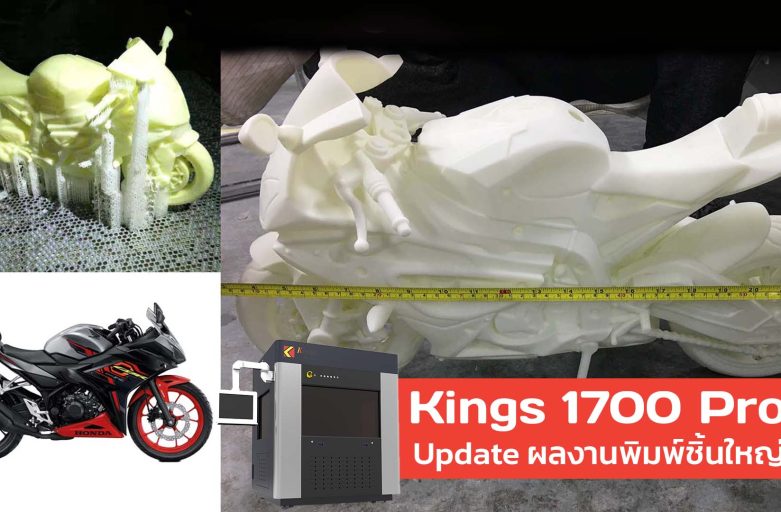

3D Printer พิมพ์ Motor Part ขั้นตอนตั้งแต่ไฟล์3Dจนมาเป็นรถ

3D Printer พิมพ์ Motor Part ขั้นตอนตั้งแต่ไฟล์3Dจนมาเป็นรถ

พอดีได้ไปเห็น Video นี้น่าสนใจ เป็นการใช้เครื่อง 3D printer ในการช่วยร่นระยะเวลาในการผลิตชิ้นส่วนรถยนต์ โดยตัวอย่างที่ยกมานั้นเป็น รถยนต์จาก Great Wall Motor (ที่เพิ่งซื้อโรงงาน GM ไปเร็วๆนี้ในไทย) ได้โชว์ผลงานการทำ “พวงมาลัย” รถยนต์ จากเครื่องพิมพ์3มิต ระบบ SLA

**ระบบSLA คืออะไร?…คร่าวๆคือระบบที่ใช้แสงเลเซอร์ในการยิงน้ำยาเรซิ่นให้เซตตัวทำให้เกิดรูปร่าง โดยนำไฟล์3มิติมาปรับให้แบ่งเป็น Layer ยิ่ง Layer เยอะความละเอียดยิ่งมากตาม ซึ่งตัวระบบนี้จะเป็นการยิงแสงวาดไปตามรูปร่างในแต่ละชั้นๆด้วยความเร็วสูง**

ทำให้เรานึกย้อนไปในสมัยที่เทคโนโลยียังไม่ได้มาไกลขนาดนี้ ที่นักโมเดลเลอร์นั้นจะต้องมานั่งขึ้นต้นแบบด้วยมือทั้งหมด ซึ่กินระยะเวลานานมากๆ และการลงทุนลงแรงกับคนกว่าจะได้ 1 ชิ้น ซึ่งหากผิดพลาดก็อาจจะต้องกลับมาแก้ไขใหม่ตั้งแต่ต้น

💁‍♂️แต่ในปัจจุบันเทคโนโลยการพิมพ์3มิติเข้ามาช่วยให้การทำงานนั้นสะดวกสบายและสร้างความน่าประทับใจทุกครั้งที่พิมพ์ชิ้นงานกันเลยทีเดียว นอกจากความเร็วในการขึ้นชิ้นงาน ความสวยงาม และที่สำคัญความเนี้ยบของงานที่ทุกอย่างแทบจะสมสูรณืแบบ 100% มากกว่าการทำชิ้นงานด้วยมืออย่างแน่นอน ช่วยร่นเวลาและผ่อนแรงในการทำงานได้มากทีเดียว แถมเป็นการสร้างมาตรฐานใหม่และการควบคุมคุณภาพของชิ้นงานให้มีประสิทธิภาพมากขึ้นในวงการ Product Design อีกด้วย



เรามาดูวิธีการผลิตต้นแบบอะไหล่ตั้งแต่ต้นยันจบอย่างละเอียดกันอีกทีเดียวกว่าครับ…เพื่อความเข้าใจในแต่ละ Process ว่าเค้าทำอะไรเพื่ออะไรและมีข้อสังเกตยังไงได้บ้าง

เลือกไฟล์ 3 มิติที่ต้องการพิมพ์ โดยให้เป็นไฟล์นามสกุล stl. หรือ obj.
เช็คดูรูปร่างและโครงสร้างของโมเดลว่าไม่มีจุดไหนเสียหาย
Import ไฟล์เข้าโปรแกรม 3D
ใช้คำสั่งเลือกบริเวณพื้นที่ที่ต้องการจะให้สัมผัสกับฐานพิมพ์ เพื่อให้สามารถขึ้นงานได้อย่างมันคง ซึ่งขึ้นอยู่กับแต่ละโมเดลว่าควรขึ้นยังไง
เจาะรูที่ชิ้นงาน 1-2 รู บริเวณใต้สุดของโมเดล เพื่อให้เวลาพิมพ์เสร็จ ตัวน้ำยาเรซิ่นที่เคลือบอยู่ข้างในไหลออกมา เป็นการประหยัดน้ำยาเรซิ่น และให้น้ำยาIPA ที่ไว้ล้างไหลออกมาหลังจากล้างเสร็จเรียบร้อย ป้องกันการแตกหักของชิ้นงานเมื่อนำไปอบหากยังมีน้ำยาเรซิ่นหลงเหลืออยู่ข้างใน
ตัวโปรแกรมเมื่อใช้คำสั่งเจาะรู โปรแกรมจะคำนวนและสร้างเนื้อที่เป็นรูให้เพื่อเวลาพิมพ์เสร็จสามารถนำมาประกบติดกันเหมือนเดิมได้
สร้าง Support แบบอัตโนมัติ
เช็คดูรอบๆตัวงานว่าซัพพอร์ตที่โปรแกรมคำนวนนั้นโอเคหรือยัง
เช็คความหนาผนังของชิ้นงาน แต่ละเลเยอร์
และอย่าลืมที่จะทำ Support ให้กับชิ้นที่ปิดรู
สร้างเส้นเพื่อเชื่อม Support ต่อกัน เพื่อให้เวลาพิมพ์งาน จะทำให้พิมพ์ซัพพอร์ทได้มั่นคงขึ้นและช่วยให้เป็นก้อนชิ้นงานเดียวกัน
เมื่อเช็คทุกอย่างเรียบร้อยแล้ว ทำการตั้งค่าต่างๆในการพิมพ์ และบันทึกไฟล์ออกมาพร้อมที่จะพิมพ์ต่อไป
เทน้ำยาเรซิ่นลงบนแท่นพิมพ์ให้เต็มแท็งค์
ตัวปาดผิวจะทำการปาดเพื่อเคลียร์ผิวหน้าของแท็งค์ไม่ให้มีฟองอากาศหรือเศษผงที่จะมารบกวนการพิมพ์งาน
ทำการอัพโหลดไฟล์ที่พร้อมพิมพ์งาน ลง Thumb Drive แล้วนำมาต่อกับเครื่องพิมพ์ เพื่อสั่งงานผ่านเครื่องพิมพ์ต่อไป
เมื่ออัพโหลดลงเครื่องพิมพ์แล้ว หน้าจอจะขึ้นเป็นพื้นที่พิมพ์งาน ซึ่งเราสามารถจัดวางโมเดลว่าจะให้พิมพ์บริเวณไหน มีประโยชน์ในกรณีมีพิมพ์ทีเดียวหลายชิ้นงาน เมื่อจัดวางได้ที่แล้วก็กดสั่งพิมพ์ได้เลย
ตัวเลเซอร์จะยิงและวิ่งตามแบบในแต่ละชั้นด้วยความเร็วสูง เหมือนกับการวาดภาพ
เมื่อเลเซอร์ยิงได้ครบทั้งชั้นแล้ว ตัวปาดนำยาเรซิ่นจะปาดผิวน้ำยา1รอบเพื่อเคลียร์พื้นผิวของแท็งค์ และแท่นพิมพ์จะค่อยๆเลื่อนลงทีละชั้นๆ เป็นการพิมพ์จากล่างขึ้นบน
เมื่อทำการพิมพ์เสร็จ ตัวแท่นพิมพ์จะเลื่อนขึ้นยกชิ้นงานขึ้นมาจากแท็งค์เรซิ่น



แท่นพิมพ์ยกชิ้นงานขึ้นจนเลยน้ำยาเรซิ่นแท็งค์ รอให้น้ำยาที่ยังหลงเหลือเคลือบบนชิ้นงานไหลลงมาก่อนที่จะทำการนำออก เพื่อเป็นการประหยัดน้ำยาเรซิ่นและเคลียร์พื้นผิวให้ได้มากที่สุดก่อนล้าง

👉เนื่องจากหากเรานำไปล้างทันที ตัว IPA ที่ล้างจะสกปรกเร็วขึ้น มีเรซิ่นผสมกับIPA อยู่มาก ทำให้การล้างชิ้นงานในครั้งถัดๆไปตัวชิ้นงานจะล้างไม่สะอาดเพราะพวกเศษๆเรซิ่นที่ผสมกับIPA อยู่จะไปเกาะกับชิ้นงานซึ่งจะเล็กจนเรามองไม่เห็น
แต่หากนำไปอบให้เซตตัวและแห้งแล้ว ตัวพื้นผิวชิ้นงานจะมีเศษเรซิ่นเกาะอยู่และต้องมาขัดเก็บทีหลังทำให้เสียเวลาและเสียแรงในการขัดแต่งงานหลายรอบ

เมื่อรอให้น้ำยาเรซิ่นที่เคลือบผิวงานไหลออกไปพอได้ที่แล้ว จึงทำการแซะชิ้นงานออกจากแท่นพิมพ์
จะเห็นได้ว่ามีส่วนที่เป็นเส้นเชื่อมซัพพอร์ตของแต่ละส่วนเข้าด้วยกัน เพื่อทำให้ชิ้นงานมั่นคงและเป็นก้อนเดียวกัน
ยกชิ้นงานออกจากเครื่องพิมพ์ โดยใช้ถาดรองกันน้ำยาเรซิ่นไหลเลอะเทอะ

ซึ่งต้องใส่ถุงเมือ และชุดป้องกัน IPA และที่สำคัญคือแว่นตาและหน้ากากกันแก๊สที่ต้องสวมอยู่ตลอดเวลาการทำงาน เนื่องจาก IPA เป็นแอลกอฮอร์บริสุทธิ มีกลิ่นฉุนมากๆ
ยิ่งใช้ในแท็คใหญ่ด้วยแล้วยิ่งฉุนรุนแรง ทำใหเกิดอันตรายแก่ผู้ใช้ได้ จึงควรที่จะต้องสวมเครื่องป้องกันอย่างแน่นหน้

นำมาล้างน้ำ IPA รอบแรก

👉ซึ่งต้องใส่ถุงเมือ และชุดป้องกัน IPA และที่สำคัญคือแว่นตาและหน้ากากกันแก๊สที่ต้องสวมอยู่ตลอดเวลาการทำงาน เนื่องจาก IPA เป็นแอลกอฮอร์บริสุทธิ มีกลิ่นฉุนมากๆ
ยิ่งใช้ในแท็คใหญ่ด้วยแล้วยิ่งฉุนรุนแรง ทำใหเกิดอันตรายแก่ผู้ใช้ได้ จึงควรที่จะต้องสวมเครื่องป้องกันอย่างแน่นหนา

นำมาล้างน้ำ IPA รอบสอง ในแท็คที่อยู่ข้างๆกัน
ใช้แปรงจุ่ม IPA และปาดเช็ดน้ำยาเรซิ่นที่เกาะบนผิวงานออก
ในขั้นตอนการล้างนี้สามารถดึงชิ้นส่วนซัพพอร์ตคร่าวๆออกระหว่างล้าง IPA ได้เลย เนื่องจากตัวซัพพอร์ตยังนิ่มและดึงออกได้ง่ายอยู่
จากนั้นจึงนำไปล้างน้ำรอบที่3หลังจากดึงซัพพอร์ตออกไปส่วนหนึ่งแล้ว ใช้แปรงปาดๆออกอีกรอบหนึ่งเพื่อความสะอาด เรียบร้อย
เป่าลมเข้าไปในรูเพื่อให้น้ำที่ขังอยู่ข้างในไหลออกมาให้ได้มากที่สุด
เป่าลมให้ทั่วชิ้นงานไล่น้ำ IPA ออกจากพวกร่อง รู เล็กๆที่เป็นรายละเอียดของชิ้นงานให้หมด จากนั้นนำไปตากผึ่งลมไว้ก่อนเพื่อให้IPA ระเหยออกให้หมดไป เช็ดงานให้สะอาดก่อนนำไปขัดแต่ง
ใช้ที่คีบเก็บงานภายในรูปที่เจาะไว้เพื่อไม่ให้มีเศษซัพพอร์ตติดอยู่ข้างใน
ขัดแต่งภาพนอกให้เรียบร้อยก่อนนำไปอบชิ้นงาน ซึ่งก่อนอบชิ้นงาน ตัวโมเดลค่อนข้างมีความแข็งแรงมากพออยู่แล้ว จึงไม่ต้องกังวลว่าโมเดลจะเสียหายระหว่างขัดแต่ง
ใช้กระดาษทรายขัดผิวให้เรียบร้อย
นำเข้าเตาอบ UV
ไฟ UV จะช่วยให้ชิ้นงานเซตตัวและแข็งโดยสมบูรณ์
เสร็จแล้วจึงติดชิ้นส่วนที่เจาะรูเข้าไว้ด้วยกันเหมือนเดิม
พ่นรองพื้นที่มีเนื้อสีเข้มข้นเพื่อเป็นการอุดรวย หรือ ตามด บนผิวชิ้นงาน เป็นการเช็คเนื่องจากสีเรซิ่นทำให้เราไม่สามารถมองเห้ฯร่องรอยที่เล็กได้
รอให้สีแห้งแล้วจึงขัดแต่งผิวงานอีกครั้ง
เมื่อขัดเรียบร้อย ผิวงานจะเผยให้เห็นสีที่เราพ่นอุดร่อยนั้นเด่นชัดขึ้นมา
จากนั้นจึงเริ่มพ่นสีจริงต่อ โดยพ่นสีพื้นให้ทั่ว สีพื้นจะเป็นสีที่มีเปอร์เซ็นเยอะกว่าสีอื่นของตัวชิ้นงาน ในภาพจะเห็นว่าเป็นการพ่นสีดำ เนื่องจากตัวงานจริงเป็นสีเงินเมทัลลิก การรองพื้นดำนั้นจะช่วยให้การพ่อนสีประเภทเมทัลลิกเงาขึ้นมาก
ใช้เทปติดกั้นพ่นสี
พ่นสีจริงทับกับเทปกั้นพ่นได้เลย รอสีแห้งแล้วจึงแกะเทปกั้นพ่นออก
จากนั้นตกแต่งด้วยวัสดุอื่นๆตามที่ออกแบบไว้ ได้ชิ้นงานสมจริง สวยงาม ออกมาเรียบร้อย



และมี Video การเปรียบเทียบระหว่างการ CNC และ 3D Printing ว่ามีความแตกต่างและน่าสนใจต่างกันอย่างไรบ้าง

จากที่กล่าวมาทั้งหมดนี้จะเห็นได้ว่า Process ในการทำงานนั้นมีหลายขั้นตอน กว่าจะได้ชิ้นงาน Prototype มา1ชิ้น แต่เนื่องจากการเข้ามาของเทคโนโลยีการพิมพ์ SLA แบบนี้นั้นทำให้การขึ้นต้นแบบเป็นไปได้อย่างรวดเร็ว ทำงานง่าย การทำโครงสร้างที่ซับซ้อนได้ไม่ยากซึ่งต่างจากการทำด้วยเครื่องจักรอื่นๆที่มีข้อจำกัดในการขึ้นรูปทรงที่ซับซ้อนมากมาย จึงไม่แปลกใจเลยถ้าอนาคตเราจะเห็นรถยนต์ที่ถูกสร้างด้วย 3D Printing ทั้งคัน



ทางเรา Print 3DD ก็มีเครื่อง SLA ขนาดใหญ่รองรับการขึ้นโมเดลทางอุตสาหกรรมให้ลองเลือกดูอีกด้วย

การมีเครื่องจักรที่สามารถลดต้นทุนเวลาและการทำงานที่ซับซ้อนได้ ก็คงคุ้มไม่ใช้น้อยจะที่ได้ใช้งานนะครับ….😁

หรือ หากใครสนใจเครื่องที่เล็กลงมาก็ขอแนะนำเป็น…





งานสวยๆจากเครื่องพิมพ์ Kings 1700pro

งานสวยๆจากเครื่องพิมพ์ Kings 1700pro

สวัสดีครับ เอางานจากเครื่องพิมพ์ Kings SLA Professional Printer มาโชว์เครื่องพิมพ์เป็นแบบ Top Down คือส่วนของเลเซอร์อยู่ด้านบน ชิ้นงานอยู่ด้านล่าง โดยแท่นพิมพ์จมลงในถังเรซิ่นไปเรื่อยๆ ระบบนี้จะพิมพ์ชิ้นงานได้ใหญ่ และมีความละเอียดสูง พิมพ์ชิ้นงานได้เร็วกว่าในระบบอื่นๆ มีข้อเสียอยู่บ้างคือ เครื่องมีขนาดใหญ่ ราคาจัดว่าสูง

แต่แลกมาด้วยคุณภาพงานพิมพ์ที่ละเอียด สามารถพิมพ์ได้ขนาดใหญ่ เหมาะกับการพิมพ์ชิ้นงาน ต้นแบบ, โมเดลทางการแพทย์, งานออกแบบผลิตภัณฑ์ โดยเฉพาะรุ่น Kings 1700pro พิมพ์ได้หน้ากว้าง 1700mm*800mm*600mm เหมาะกับการพิมพ์ชิ้นส่วนรถยนต์ กันชน, โครงสร้าง, คอนโซล รถยนต์ ปัจจุบันมีผู้ประกอบการไทย ใช้เครื่องพิมพ์ 3มิติ Kings อยู่หลายแห่งที่อยู่ในหมวดการผลิต และ การแพทย์

ชิ้นส่วน Console หน้าของตัวรถ ออกแบบใน CAD แล้วสั่งพิมพ์ โรงงานสามารถดูเรื่อง Fitting มิติความสวยงานของออกแบบได้เลย ไม่ใช่เดาจากแบบในคอมพิวเตอร์ ชิ้นนี้กว้าง 1850mm ใช้เครื่องพิมพ์ Kings 1700pro
กระจังหน้าของตัวรถ พิมพ์ได้สบาย รวมการพิมพ์กันชนหน้า กันชนหลังของตัวรถ

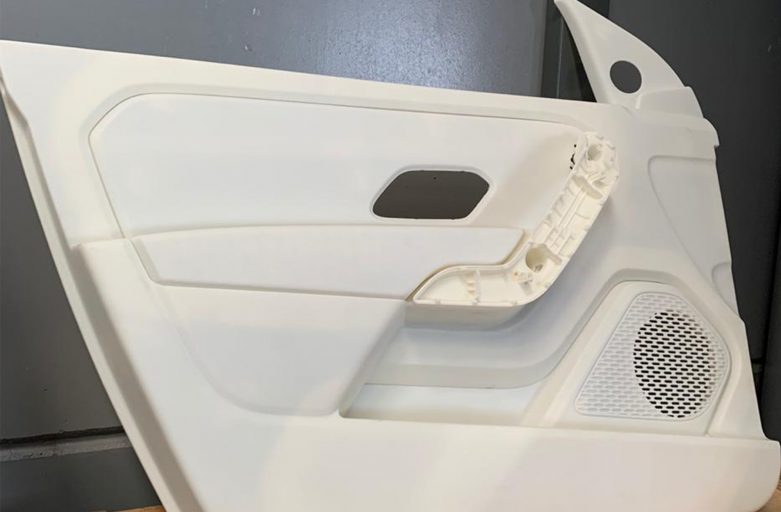

พิมพ์งานตกแต่งภายใน ประตูข้าง ผู้ผลิตร่นระยะเวลาในการออกแบบแล้วสร้างชิ้นงานได้ Designer สามารถออกแบบและปรับแต่งๆส่วนต่างๆได้เร็ว ขั้นตอนการสร้างผลิตภัณฑ์ ต่างๆจะเร็วขั้นอย่างมาก
งานพิมพ์ซับซ้อนไม่มีปัญหา (พิมพ์จาก Kings 800Pro)
งาน Bumper ใหญ่พิมพ์ได้ชิ้นเดียวไม่ต้องต่อ (Kings 1700pro)
งานพิมพ์บางๆ เนียนๆ รายละเอียดครบถ้วน
งาน Console รถอีกงาน

เครื่องพิมพ์ 3มิติ Kings Professional SLA

งานเชิงสถาปัตยกรรม
สร้างมาทำงาน Display งาน Event ต่างๆได้รวดเร็ว เก็บงานน้อยลง
ตัวเครื่องค่อนข้างใหญ่
ตัวอย่างงาน Event งานสร้างโมเดล
งานในพิพิธภัณฑ์ ทำโดยไปสแกนหน้างานที่เป็นสุสานโบราณ นำไฟล์ 3มิติ มาพิมพ์

Additive Manufacturing AM คืออะไร?

Additive Manufacturing AM คืออะไร?

Additive Manufacturing (AM) แปลตรงตัวเลย การผลิตแบบเติมเข้าไป บางครั้งอาจจะใช้คำว่า 3D Printing, Rapid Prototype ล้วนมีความหมายเดียวกัน เป็น CAM(Computer Aided Manufacturing)เครื่องมือ เครื่องจักรในการสร้างชิ้นงานโดยการเพิ่มเนื้อวัสดุเข้าไปที่ละชั้น ชิ้นประกอบด้วยชั้นวันวัสดุหลายๆชั้น โดยไฟล์ที่ใช้ในการพิมพ์นั้นเกิดจากการออกแบบ, สแกน หรือ สร้างจาก CAD(Computer Aided Design) ซอฟแวร์จำพวก SolidWord, Maya, Fusion360 เป็นต้น โดยมาไฟล์ที่ใช้จะมีนามสกุลชื่อ .STL เป็นไฟล์มาตรฐานในการพิมพ์ 3มิติ

ก่อนหน้านี้ AM จะใช้คำว่า Rapid Prototype เนื่องการใช้งานเครื่องช่วงแรกๆนั้น จะใช้ในหน่วยงาน R&D การวิจัยออกแบบ และ พัฒนา ต่อมาเครื่อง Additive Manufacturing มีการใช้งานที่หลากหลายมากขึ้น ระบบที่ออกมาหลังๆ นอกจะพิมพ์เพื่อเป็น ต้นแบบ Prototype แล้ว วัสดุที่พิมพ์ออกมาสามารถใช้ได้จริง ทดแทนการผลิตในรูปแบบเก่า จึงนี้นิยมใช้คำว่า 3D Printing, AM มากกว่าในปัจจุบัน

วัสดุจากเครื่อง AM

วัสตุที่สามารถสร้างขึ้นมาได้จากเครื่อง AM หรือ 3D Printer มีหลากหลายชนิด ตั้งแต่พลาสติก, เหล็ก หรือ แม้กระทั่งเซลล์ ปัจจุบันวัสดุที่สร้างสรรค์จากเครื่อ Additive Manufacturing สามารถแบ่งเป็น

  • Polymer พลาสติกต่างๆเช่น ABS, PLA, PET, Nylon (สารตั้งต้นอาจจะอยู่ในแบบ ของแข็ง, ของเหลว หรือ ผง ก็ได้)
  • Wax, Polymer Wax เพื่อใช้ในอุตสหากรรมการหล่อ
  • Metal โลหะชนิดต่างๆ เช่น Stainless, Copper, Titanium
  • ปูนหรือซีเมนต์ บ้านจาก 3D Printing เป็นต้น
  • Bio Material ในอนาคตอันใกล้ เราจะได้เห็นการพิมพ์อวัยวะจากเซลล์ของเราเอง

Subtractive VS Additive Manufacturing

หลายคนอาจจะยังคุ้นเคยกับการผลิตแบบ Subtractive Manufacturing  จำพวก CNC ซึ่งเป็นการขึ้นรูปชิ้นงานโดยการตัดวัสดุออกไป ระบบ Subtractive มีการใช้งานกันมานานแล้ว ยกตัวอย่างง่ายๆคือ “มีท่อนไม้หนึ่งท่อน ช่างแกะสลัก เอาเครื่องมือแกะเนื้อไม้ออกมาจนเป็นเรือ 1 ลำ” เครื่อง CNC มีหลักการทำงานเหมือนกันคือวัสดุตั้นต้นอาจจะเป็นก้อนอลูมิเนียมขนาดใหญ่ 1 ก้อนเครื่องจะใช้ดอกสว่าน หัวต่างๆตัดเนื้ออลูมิเนียมออกไปให้ได้ชิ้นงาน ระบบนี้ยังมีข้อจำกัดในการทำชิ้นงานที่ซับซ้อนอยู่ เช่นไม่สามารถคว้านส่วนที่เป็น Under cut ได้

Additive Manufacturing เป็นการเพิ่มวัสดุเข้าไปทีละชั้นเพื่อในเกิดชิ้นงาน ยกตัวอย่างเปรียบเทียบง่ายๆ “มีก้อนดินอยู่ ช่างปั้นเนื้อดินดังกล่าวเป็นโอ่งขนาดใหญ่” เป็นการเปลี่ยนรูปร่างวัสดุตั้งต้นเป็นรูปร่างอื่นๆ ปัจจุบันระบบที่มีค่าใช้จ่ายถูกที่สุดคือ ระบบ FFF (Fused Filament Fabrication) มีหลักการทำงานคือ เครื่องใช้งานร้อนหลอมพลาสติกให้เป็นของเหลวและพิมพ์ออกมา เหมือนปีนฉีดกาว โดยพิมพ์รูปแบบตามไฟล์ 3มิติที่เราตั้งค่าไว้ การฉีดพลาสติกจะพิมพ์ทีละชั้นขึ้นไปเรื่อยๆ จนได้เป็นรูปร่างตามต้องการ

ข้อดีของ Additive Manufacturing

  • ไม่ขึ้นข้อจำกัดในการออกแบบ สามารถสร้างชิ้นงานที่ซับซ้อนมากๆได้ เนื่องจากพิมพ์ทีละเลเยอร์ ทับไปเรื่อยๆ
  • ไม่ต้องมีการผลิตขั้นต่ำ สามารถผลิตชิ้นงานเดียวในโลกได้เลย สินค้าในอนาคตจะเป็นสินค้า Personalize มากขึ้นเรื่อยๆ
  • เป็นเครื่องจักรในการผลิต จะแทนทีเครื่องจักรอื่นๆมากขึ้นในอนาคต เนื่องจากไม่ต้องผลิตขึ้นต่ำ สามารถ Customized ได้สูง AM จะอยู่ในโรงงานผลิตทุกๆที ไม่จำเป็นต้องเป็นโรงงานผลิตใหญ่ๆอีกต่อไป
  • สามารถพัฒนาต่อไปได้อีกมาก วัสดุหลากหลาย และท้ายที่สุด สามารถพิมพ์อวัยวะได้

ข้อเสียของ Additive Manufacturing

  • ปัจจุบันยังข้อจำกัดในเวลาการพิมพ์อยุ่ คือ ใช้เวลานานในการพิมพ์ โดยจุดด้อยตรงนี้มีการพัฒนาอยู่ หรือ อาจแก้โดยการมีเครื่องไว้หลายๆเครื่องแทน

เครื่อง AM มีระบบอะไรกันบ้าง

เครื่องพิมพ์สามมิติแต่ละระบบทำงานอย่างไร

เครื่องพิมพ์สามมิติไม่ว่าจะเป็นระบบใดก็ตามจะสร้างวัตถุขึ้นมาจากไฟล์สามมิติทีละชั้น ๆ เพียงแต่ระบบหนึ่ง ๆ จะมีวิธีการเฉพาะตัว เพื่อไม่ให้เกิดความสับสน เราทำ Infographic ของเครื่องพิมพ์ทุกระบบมาเปรียบเทียบให้เข้าใจได้ง่าย โดยจัดเป็นกลุ่ม ระบบ ชื่อระบบ วัสดุที่ใช้ และยี่ห้อที่มีจำหน่ายในท้องตลาด
additive-manufacturing-infographic--x-large

คลิ๊กที่รูปเพื่อขยาย

กับคำถามที่ว่าเทคโนโลยีแต่ละแบบทำงานอย่างไร และผลงานที่ได้ออกมาหน้าตาเป็นอย่างไร ระบบการพิมพ์แต่ละแบบมีข้อดี-ข้อด้อยอย่างไร?
ในบทต่อไปนี้จะแสดงให้เห็นว่าระบบต่างๆ ทำงานอย่างไรโดยละเอียด

Fused Filament Fabrication (FFF)

เป็นระบบที่นิยมใช้มากที่สุดสำหรับเครื่องพิมพ์ตั้งโต๊ะ ทำงานได้รวดเร็ว และต้นทุนถูกที่สุด


FFF เป็นการพิมพ์ที่เริ่มต้นจากวัสดุที่ทำมาเป็นเส้นยาว ๆ ซึ่งเรียกว่า Filament มันจะถูกดึงมาจากม้วนป้อนเข้าสู่ส่วนที่ทำความร้อนเพื่อทำให้วัสดุละลาย เมื่อมันละลายแล้วก็จะถูกฉีดออกมาจากหัวพิมพ์ซึ่งจะลากไปตามแบบที่กำหนดจากโปรแกรม ในขณะที่วัสดุถูกฉีดออกมาเป็นชั้นๆ มันก็จะเย็นลง และแข็งตัวเพื่อรองรับวัสดุที่จะซ้อนในชั้นต่อๆ ไปจนกระทั่งเสร็จสิ้นทั้งชิ้นงาน
fdm-technologyนอกจากจะเป็นระบบที่ต้นทุนถูกที่สุดแล้ว ยังมีวัสดุ และสีให้เลือกมากมาย ทั้งวัสดุ ABS, PLA, Nylon หรือวัสดุแปลกๆ เช่นเส้นที่ผสมคาร์บอน บรอนซ์ หรือไม้
FDM เป็นตัวเลือกที่ดีที่สุดสำหรับงานที่ต้องการทำต้นแบบด้วยความรวดเร็ว และราคาถูก สามารถนำไปใช้ได้กับงานต่างๆ ได้อย่างกว้างขวาง การพิมพ์ในปัจจุบันมีความก้าวหน้ามาก สามารถพิมพ์ในส่วนที่เป็นกลไก และอิเลคทรอนิคส์ได้ด้วย เช่น โดรน แต่การออกแบบบางลักษณะ และข้อจำกัดของวัสดุ ดังนั้นจึงไม่แนะนำให้ใช้ระบบ FDM กับงานที่มีความละเอียด และซับซ้อนสูง

raspberrypi-case

กล่องใส่ Raspberry Pi B+ ออกแบบโดย walter

housingต้นแบบฝาครอบอุปกรณ์อิเล็กทรอนิกส์

drone Mini FPV Tricopter ออกแบบโดย EMaglio. Printed by Ken’s Hub

house-modelแบบจำลองบ้านพิมพ์ด้วยวัสดุ PLA และ เส้นพลาสติกผสมไม้

bronze-bustsรูปปั้นครึ่งตัวพิมพ์ด้วยเส้นพลาสติกผสมบรอนซ์ ทางขวาเป็นตัวที่ขัดแล้ว

Stereolithography and Digital Light Processing (SLA & DLP)

ระบบเรซิ่นเหลวที่ทำให้แข็งตัวโดยแสง ส่วนมากจะใช้ในงานที่มีรายละเอียดมากๆ งานปั้น และงานเครื่องประดับ

ทั้งระบบ Stereolithography (SLA) และ Digital Light Processing (DLP) สร้างชิ้นงานสามมิติขึ้นจากเรซิ่นเหลว (photopolymer) ใช้แสงที่ส่องเป็นรูปร่างชิ้นงานทำให้มันแข็งตัวเป็นชั้นๆ
ในการขึ้นรูปชิ้นงาน แท่นพิมพ์จะจุ่มลงไปในถาดโปร่งแสงที่มีน้ำเรซิ่นอยู่ เมื่อแท่นพิมพ์จุ่มลงไปถึงก้นถาดเครื่องกำเนิดแสง จะฉายภาพชิ้นงานทีละชั้นทะลุผ่านถาดมาทำให้เรซิ่นแข็งตัว เมื่อเรซิ่นแข็งตัวแล้วแท่นพิมพ์จะขยับสูงขึ้นไปเท่ากับความสูงของชั้นถัดไป น้ำเรซิ่นใหม่ก็จะไหลเข้ามาแทนที่ แล้วเครื่องกำเนิดแสงก็จะฉายภาพของชั้นถัดไป เป็นแบบนี้ทีละชั้นไปเรื่อยๆ จะกระทั่งเสร็จงาน ปัจจุบันเครื่องพิมพ์ระบบนี้มีอยู่สองลักษณะ แตกต่างกันด้วยแหล่งกำเนิดแสงซึ่ง SLA จะใช้แสงเลเซอร์ ในขณะที่เครื่องระบบ DLP จะใช้แสงจากเครื่อง projector

sla-technology
แผนภาพแสดงการทำงานของเครื่องพิมพ์สามมิติระบบ SLA

เทคโนโลยีการพิมพ์สามมิติประเภทนี้มีอยู่ในเครื่องตั้งโต๊ะด้วย วัสดุที่ใช้ได้ขณะนี้จำกัดอยู่ที่เรซิ่นเท่านั้น แต่ก็กำลังจะมีวัสดุหลากหลายอย่างที่มีการผลิตออกมาเพื่อเพิ่มความแข็งแรง และความยืดหยุ่นของชิ้นงาน

เครื่องพิมพ์สามมิติทั้ง SLA และ DLP เป็นระบบมีความละเอียดสูง ได้ผิวงานที่เนียนเรียบ มักใช้กับงานที่มีรายละเอียดมากๆ เช่นงานประติมากรรม เครื่องประดับ งานต้นแบบ โดยปรกติเครื่องพิมพ์ชนิดนี้มีพื้นที่พิมพ์ขนาดเล็ก จึงไม่สามารถพิมพ์งานขนาดใหญ่ได้

part-prototypeการประกอบงานต้นแบบ ใช้เรซิ่นความแข็งแรงสูง (สีน้ำเงิน) กับเรซิ่นปกติ โดยใช้เครื่องของ Formlabs

propeller-prototype ใบพัดเทอโบชาร์จเจอร์ ใช้เรซิ่นความแข็งแรงสูง

planetary-gears ชุดเกียร์ ประกอบกับส่วนที่เคลื่อนไหวได้ ออกแบบโดย aubenc. พิมพ์โดย Diederik’s Hub

ninja-turtleรูปปั้นพิมพ์ที่ความละเอียด 25 ไมครอน ให้รายละเอียด และความเรียบเนียนของพื้นผิวสูง ออกแบบโดย Robin Brockötter

jewelryเครื่องประดับพิมพ์จากเรซิ่นชนิดหล่อตรง และแหวนที่หล่อสำเร็จแล้ว ออกแบบและพิมพ์โดย Formlabs

ระบบ Selective Laser Sintering (SLS)

การขึ้นรูปพลาสติกโดยใช้เลเซอร์ความเข้มสูง เหมาะสำหรับต้นแบบที่นำไปใช้งานได้ และชิ้นส่วนที่มีความสลับซับซ้อน

Selective Laser Sintering (SLS) เป็นการใช้แสงเลเซอร์ไปทำละลายและขึ้นรูปชิ้นงานจากผงวัสดุที่ใส่เข้าไป

เครื่องพิมพ์ระบบนี้จะมีแท่นพิมพ์อยู่สองส่วน เมื่อเริ่มพิมพ์เครื่องจะยิงแสงเลเซอร์ลงไปที่ผงวัสดุ เป็นรูปร่างตามแบบที่กำหนด เมื่อวัสดุละลาย หลอมเป็นเนื้อเดียวกันแล้ว แท่นพิมพ์ส่วนที่สร้างชิ้นงานจะเลื่อนลง ในขณะที่แท่นพิมพ์ส่วนที่บรรจุผงวัสดุจะเลื่อนขึ้น ลูกกลิ้งก็จะกลิ้งเอาผงวัสดุมาทับบนส่วนที่พิมพ์ไปแล้ว แสงเลเซอร์ก็จะยิงแสงเป็นรูปร่างของชั้นต่อไป จนกว่างานจะเสร็จ

sls-technologyแผนภาพแสดงการทำงานของเครื่องพิมพ์สามมิติระบบ SLS

เครื่องพิมพ์ระบบนี้มักใช้ในโรงงานอุตสาหกรรมขนาดใหญ่ อย่างไรก็ตามในปัจจุบันเครื่องระดับตั้งโต๊ะก็มีให้เห็นแล้ว และกำลังถูกผลักดันให้เป็นระบบหลักของการพิมพ์สามมิติ วัสดุที่ใช้ได้มีหลากหลายเช่น polyamides (หรือ nylon), polystyrenes และ thermoplastic elastomers
ระบบ SLS ถูกใช้อย่างแพร่หลายในการทำต้นแบบที่ใช้การได้จริง รวมถึงผลิตภัณฑ์สำเร็จรูปเลยทีเดียว ข้อได้เปรียบประการสำคัญของระบบนี้คือเราสามารถออกแบบได้อย่างอิสระ เนื่องจากผงวัสดุที่ไม่ได้ถูกหลอมจะทำหน้าที่เป็น support ให้กับเนื้องาน ดังนั้นงานที่มีความสลับซับซ้อน มีส่วนยื่น หรือ overhang ก็ไม่มีความจำเป็นต้องสร้าง support เพิ่มเติม เนื่องจากระบบนี้ต้องการเวลาในการระบายความร้อนค่อนข้างนาน จึงทำให้ต้องใช้เวลารวมทั้งกระบวนการนานกว่า

bracketข้อต่อหลักของเครื่องยนต์เจ็ท สามารถลดเนื้อวัสดุลงได้ 78% ออกแบบโดย GE

goproอุปกรณ์เสริมของ GoPro ออกแบบโดย Alan Nguyen

jet-engineแบบจำลองแสดงภาพตัดภายในเครื่องยนต์เจ็ทขอบริษัท GE สามารถเคลื่อนไหวได้ด้วย

beagleboardกล่องใส่คอมพิวเตอร์จิ๋ว BeagleBone พร้อมกับ breadboard ขนาดครึ่งเดียว เพื่อทำเป็นห้องทดลองแบบพกพา

t-rexหุ่นจำลองโครงกระดูกของ Tyrannosaurus rex

Material Jetting (PolyJet and MultiJet Modeling)





ระบบที่มีความแม่นยำ และเสมือนจริงมากที่สุด มีความละเอียด และความเรียบเนียนของพื้นผิวที่ดี
Material Jetting (หรือที่บริษัท Stratasys เรียกว่า PolyJet และ 3D Systems เรียกว่า MultiJet Modeling) เป็นระบบที่คล้ายกับเครื่องพิมพ์ inkjet แต่แทนที่มันจะพ่นหมึกพิมพ์ลงบนกระดาษ มันจะพ่นโพลีเมอร์เหลวลงบนแท่นพิมพ์ จากนั้นแสง UV จะทำให้มันแข็งตัวในทันที
กระบวนการสร้างชิ้นงานจะเริ่มจากการที่เครื่องพิมพ์พ่นของเหลวลงบนแท่นพิมพ์ตามด้วยแสง UV เพื่อให้ของเหลวแข็งตัว จากนั้นชั้นบางๆ ของโพลีเมอร์ก็จะถูกทับซ้อนกันขึ้นไปเรื่อยๆ จนเสร็จ ในส่วนที่เป็น overhang ซึ่งต้องการ support เครื่องจะพ่นวัสดุที่เหมือนเจลเพื่อสร้าง support ชั่วคราว และสามารถเอาออกได้โดยง่ายหลังจากพิมพ์เสร็จ

polyjet-technology
ผังการทำงานของระบบ Material Jetting

ระบบนี้มักใช้ในโรงงานอุตสาหกรรม วัสดุพิมพ์จะประกอบด้วยโพลีเมอร์ไวแสงแบบเหลว มีให้เลือกหลายชนิดตามความต้องการ เช่นความแข็งแรง ความใส ความยืดหยุ่น ข้อได้เปรียบที่สำคัญคือสามารถฉีดวัสดุได้หลากหลายชนิดพร้อมกัน เพื่อให้ได้ลักษณะและสีตามความต้องการ
Material Jetting มีข้อได้เปรียบมากมายในการทำงานต้นแบบ มันช่วยให้ผู้ใช้งานสร้างสรรค์งานที่เหมือนจริง และสามารถใช้งานได้ด้วย และยังมีความละเอียด เที่ยงตรง แม่นยำ เป็นระบบการพิมพ์สามมิติที่ให้ความเที่ยงตรงที่สุดในปัจจุบัน มันพิมพ์ได้ถึง 16 ไมครอน ซึ่งบางกว่าเส้นผมของคนเรา

toothbrushต้นแบบแปรงสีฟัน ที่มีขนแปรงเป็นวัสดุอ่อนนิ่ม ด้ามแปรงแข็ง เหมือนการฉีดพลาสติกแบบ Overmold

injection-moldสร้างแม่พิมพ์โดยใช้วัสดุคล้าย ABS ทำได้รวดเร็ว เที่ยงตรงสูง และประหยัด ใช้เป็นแม่พิมพ์ในการฉีดพลาสติกจำนวนไม่มาก ประมาณ 10-100 ชิ้น

medical-visualizationแบบจำลองตับ ที่ใส มองเห็นภายในเพื่อการศึกษาของมหาวิทยาลัยโกเบ ใช้พลาสติกใสในการพิมพ์

turboท่อแยกหลายทางในเครื่องเทอร์โบ เพื่อทดสอบการติดตั้ง
iphone-caseกรอบใส่โทรศัพท์มือถือ ได้แรงบันดาลใจจากคลื่นน้ำทะเล พิมพ์ด้วยวัสดุเสมือน Polypropylene

Binder Jetting

เครื่องพิมพ์สีธรรมชาติจากหินทราย ใช้กันอย่างกว้างขวางงานประติมากรรมรูปเหมือน และหุ่นจำลอง





เครื่องในระบบ binder jetting จะเหมือนกับระบบ SLS ในแง่ของการพิมพ์โดยใช้ผงวัสดุแล้วหลอมเข้าด้วยกัน เพียงแต่แทนที่จะใช้แสงเลเซอร์เพื่อหลอมผงวัสดุเข้าด้วยกัน มันจะใช้สารเหลวเพื่อเชื่อมให้ผงวัสดุติดกัน
กระบวนการพิมพ์จะเริ่มจากหัวพิมพ์ฉีดสารเหลวไปบนแท่นพิมพ์เพื่อเชื่อมผงวัสดุเข้าด้วยกัน เมื่อชั้นแรกเสร็จเรียบร้อย แท่นพิมพ์จะลดระดับลงเล็กน้อย และผงวัสดุชั้นต่อไปจะถูกเกลี่ยลงไปเป็นชั้นบางๆ แล้ววงจรการพิมพ์ก็จะดำเนินไปเรื่อยๆ จนกระทั่งเสร็จสิ้น ได้ชิ้นงานออกมา
หลังจากที่นำชิ้นงานออกจากแท่นพิมพ์ มันจะต้องถูกนำไปล้างเอาผงวัสดุส่วนเกินออกไป และเคลือบด้วยกาวอีกทีหนึ่งเพื่อให้มันมีความแข็งแรง และป้องกันสีซีดจาง

binder-jetting-technology แผนผังแสดงการทำงานของเครื่องพิมพ์ระบบ Binder Jetting

ระบบ Binder Jetting ถูกใช้ในวงการอุตสาหกรรม วัสดุที่ใช้ปกติจะเป็นหินทราย ให้สีเหมือนธรรมชาติ ในราคาที่เอื้อมถึง เมื่อเทียบกับระบบ SLS เนื่องจากว่าระบบนี้ใช้พลังงานน้อยกว่า แต่งานที่ได้ก็มีความแข็งแรงน้อยกว่า
จากการที่มันพิมพ์งานได้สีตามจริงทำให้มันเป็นที่นิยมในงานแบบจำลองทางสถาปัตยกรรม และรูปปั้นเหมือนจริง ข้อดีข้อหนึ่งที่เหมือนกับระบบ SLS คือผงวัสดุที่ไม่ได้เป็นเนื้องานจะทำหน้าที่เป็น Support ไปในตัว ทำให้งานยากๆ มีส่วนยื่นเยอะๆ ทำได้ง่าย ไม่ต้องสร้าง support เพิ่มเติม

3dl-maisonแบบจำลองบ้าน

stadium-modelแบบจำลองสนามกีฬา AEK ในกรุงเอเธนส์

kitchen-modelแบบจำลองครัว

dinosaurรูปปั้น Tyrannosaurus rex

spraying-device
แบบจำลองเครื่องพ่น

การพิมพ์โลหะ (Selective Laser Melting and Electron Beam Melting)

การพิมพ์ในระบบอุตสาหกรรมอย่างแท้จริง เพื่อผลิตงานที่ใช้งานได้จริง และสามารถใช้โลหะ และอัลลอยได้หลายชนิด

Selective Laser Melting and Electron Beam Melting (SLM and EBM) เป็นระบบที่ใช้กันเป็นปรกติสำหรับการพิมพ์โลหะ ลักษณะของมันจะเหมือนกับระบบ SLS ตรงที่ใช้ผงวัสดุเป็นวัตถุดิบในการขึ้นรูป แล้วหลอมวัสดุเหล่านั้นให้เป็นรูปร่างตามต้องการด้วยความร้อน แต่ด้วยวัสดุที่เป็นโลหะ ระบบนี้ต้องใช้พลังงานสูงมากในการหลอมโลหะ แสงเลเซอร์กำลังสูง (ในระบบ SLM) และแสงอิเล็กตรอน (ในระบบ EBM) จึงถูกนำมาใช้
ในการพิมพ์ด้วยระบบนี้ เครื่องพิมพ์จะเกลี่ยผงโลหะให้เป็นชั้นบางๆ บนแท่นพิมพ์ แล้วผงโลหะจะถูกหลอมละลายด้วยแสงเลเซอร์ (SLM) หรือลำแสงอิเล็กตรอน (EBM) จากนั้นแท่นพิมพ์ก็จะเลื่อนลงแล้วเครื่องก็จะเกลี่ยผงโลหะทับขึ้นไปเพื่อพิมพ์ชั้นต่อไป ทำซ้ำๆ ไปจนชิ้นงานเสร็จสมบูรณ์ ทั้งระบบ SLM และ EBM ต้องการ support เพื่อยึดตัวชิ้นงาน และรองรับส่วนยื่นให้ติดกับแท่นพิมพ์ และเพื่อระบายความร้อนจากตัวงานด้วย นอกจากนี้เวลาพิมพ์ ระบบ SLM จะต้องพิมพ์ในพื้นที่ที่มีออกซิเจนต่ำ และระบบ EBM ต้องพิมพ์ในสุญญากาศ เพื่อลดแรงเค้นจากอุณหภูมิ และลดการบิดงอด้วย
dmls-technology ebm-technology
ผังแสดงการพิมพ์ระบบ SLM                                                                                                                       ผังแสดงการพิมพ์ระบบ EBM
ระบบ SLM และ EBM ถูกใช้กันมากในโรงงานอุตสาหกรรม วัสดุที่ใช้ได้เป็นโลหะหลากหลายชนิด เช่นเหล็ก ไทเทเนียม อลูมิเนียม โคบอลต์-โครม และนิเกิล
การพิมพ์โลหะถือเป็นสิ่งที่ขาดไม่ได้ในการพิมพ์สามมิติ โดยเฉพาะอย่างยิ่งในวงการการบินอวกาศ อากาศยาน รถยนต์ และระบบดูแลสุขภาพ ครอบคลุมตั้งแต่สินค้าไฮเทค แต่ปริมาณน้อย จากงานต้นแบบไปถึงการพิมพ์เพื่อใช้งานจริง การพิมพ์ชิ้นส่วนโลหะทำให้การออกแบบชิ้นส่วนได้เป็นชิ้นเดียว ไม่จำเป็นต้องมีส่วนย่อยๆ มาประกอบกัน สามารถลดขนาดของชิ้นงาน และลดเนื้อวัตถุดิบได้ ระบบการพิมพ์นี้ได้พัฒนามาจนถึงจุดที่ผลงานสามารถเทียบได้กับสิ่งที่ผลิตจากเครื่องจักรโดยทั่วไปได้แล้ว ทั้งในแง่ของเนื้อวัสดุ และคุณสมบัติทางกายภาพ จนถึงระดับจุลภาคเลยทีเดียว

ge-3d-printed-fuel-nozzleชิ้นส่วนเครื่องยนต์ LEAP ของ GE จำนวน 19 ชิ้น ในส่วนของหัวฉีดน้ำมัน สามารถทำให้เครื่องบินรูปร่างเพรียวลมแบบเครื่องบินรุ่น Boeing 737MAX และ Airbus A320neo ทะยานไปได้

dental-copingครอบฟัน และสะพานฟันของคนไข้ พิมพ์ด้วยวัสดุผสม cobalt-chrome

airbusข้อต่อน้ำหนักเบาใช้ในเครื่องบิน Airbus A380

koenigsegg-turboเครื่องยนต์เทอร์โบชาร์จน้ำหนักเบามาก ผลิตโดยบริษัทรถยนต์ในสวีเดน Koenigsegg

globeโล่รางวัลพิมพ์จากโลหะ stainless steel

ติดตามตอนต่อไปในเรื่องของวัสดุที่ใช้ในการพิมพ์

ติดตั้งเครื่อง Kings 600Pro Industrial SLA Printer

ติดตั้งเครื่อง Kings 600Pro Industrial SLA Printer

เดือนกันยายน ได้มีการนำเข้าเครื่อง Kings 600Pro industrial SLA Printer โดยมีขนาดพิมพ์ 600*600*400mm

ข้อดีของเครื่องนี้คือ พิมพ์ได้ใหญ่ และ พิมพ์ได้ละเอียดสูง ใครสนใจเครื่องสามารถติดต่อได้ที่ 085-366-7023

S__16883718

S__16883721

IMG_20180915_080728

IMG_20180915_075413

IMG_20180915_075418

S__18382864

163705

S__18382863

S__18382862

S__18300940

S__18300939

ผลงานจากเครื่องสแกน 3D และเครื่องพิมพ์ 3D รูปปั้นในพิพิธภัณฑ์ทั่วโลก

ผลงานจากเครื่องสแกน 3D และเครื่องพิมพ์ 3D รูปปั้นในพิพิธภัณฑ์ทั่วโลก

สแกนด้วยเครื่อง 3D Scanner และพิมพ์ด้วยเครื่องพิมพ์ Kings SLA ความละเอียดสูง พิมพ์ได้ขนาดใหญ่ สามารถมาชมของจริงที่โชว์รูมได้เลย

D7K_1199
รูปปั้น David สูง 660 มม.

4pieces

D7K_1202

D7K_1197

D7K_1194

D7K_1198

D7K_1190

D7K_1187

D7K_1185

D7K_1206

D7K_1205
